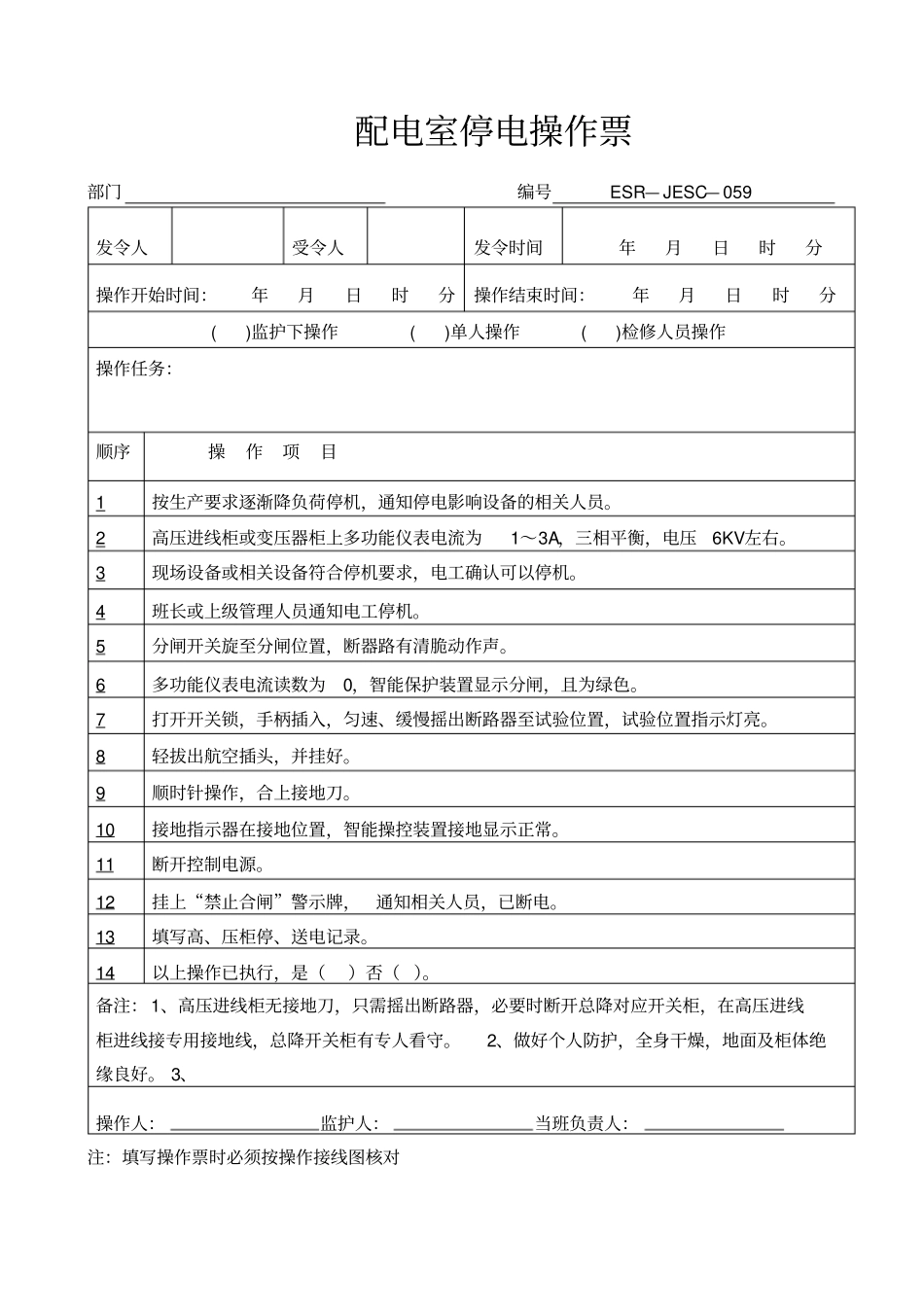

配电室停电操作票部门编号ESR—JESC—059发令人受令人发令时间年月日时分操作开始时间：年月日时分操作结束时间：年月日时分()监护下操作()单人操作()检修人员操作操作任务：顺序操作项目1按生产要求逐渐降负荷停机，通知停电影响设备的相关人员。2高压进线柜或变压器柜上多功能仪表电流为1～3A，三相平衡，电压6KV左右。3现场设备或相关设备符合停机要求，电工确认可以停机。4班长或上级管理人员通知电工停机。5分闸开关旋至分闸位置，断器路有清脆动作声。6多功能仪表电流读数为0，智能保护装置显示分闸，且为绿色。7打开开关锁，手柄插入，匀速、缓慢摇出断路器至试验位置，试验位置指示灯亮。8轻拔出航空插头，并挂好。9顺时针操作，合上接地刀。10接地指示器在接地位置，智能操控装置接地显示正常。11断开控制电源。12挂上“禁止合闸”警示牌，通知相关人员，已断电。13填写高、压柜停、送电记录。14以上操作已执行，是（）否（）。备注：1、高压进线柜无接地刀，只需摇出断路器，必要时断开总降对应开关柜，在高压进线柜进线接专用接地线，总降开关柜有专人看守。2、做好个人防护，全身干燥，地面及柜体绝缘良好。3、操作人：监护人：当班负责人：注：填写操作票时必须按操作接线图核对配电室工作票部门编号ESR—JESC—0581.工作负责人（监护人）班组2.工作班人员（不包括工作负责人）共人3.工作任务线路或设备名称工作地点.范围工作内容4.计划工作时间自年月日时分至年月日时分5.注意事项（安全措施）1、按高压柜停、送电操作流程操作。2、按操作票上操作项目操作，并打“∨”。3、交接班需当面说清情况，并如实填写高、低压送电操作记录。工作票签发人签名年月日时分工作负责人签名年月日时分6.确认工作负责人布置的工作任务和安全措施，工作班组人员签名：7.工作开始时间年月日时分工作负责人签名工作完工时间年月日时分工作负责人签名8.工作票延期：有效期延长到年月日时分9.备注配电室送电操作票部门编号ESR—JESC—060发令人受令人发令时间年月日时分操作开始时间：年月日时分操作结束时间：年月日时分()监护下操作()单人操作()检修人员操作操作任务：将________________10kV开关由运行转为冷备用顺序操作项目1通知相关人员准备送电。2拆除接地线或分接地刀。3用2500V摇表检测或用高压绝缘电阻表检测对地绝缘阻值：＞300MQ或4GQ4前后柜门，柜门无缝隙，螺栓紧固，接地指示片、接地与前后柜门机械联锁正常。5取下“禁止合闸”警示牌。6用摇柄逆时针操作，分开接地刀。7智能操控装置上地刀分开位置指示灯亮，地刀指示器复位。8打开开关锁，插上航空插头，手动合闸检查断路器动作正常与否。9合上控制电源，各仪器显示正常。10手车摇柄插入摇柄口并用压下，顺时针转动摇柄，匀速、绶慢摇入小车，取下摇柄11工作位置指示灯显示正常，电压在6KV左右，三只带电显示器指示灯亮。12通知相关人员，准备合闸送电。13高压开关柜开关拨到“就地控制”位置，合闸开关旋转到合闸位置，断路器合闸。14断电无异常后再合闸。15各仪表、信号显示正常，通知相关人员已正常送电，锁上开关锁，填写操作记录。16以上操作已执行，是（）否（）。备注：1、高压进线柜在检查正常后方可在总降按操作规程送电。2、做好个人防护，全身干燥，地面及柜体绝缘良好。操作人：监护人：当班负责人：注：填写操作票时必须按操作接线图核对
