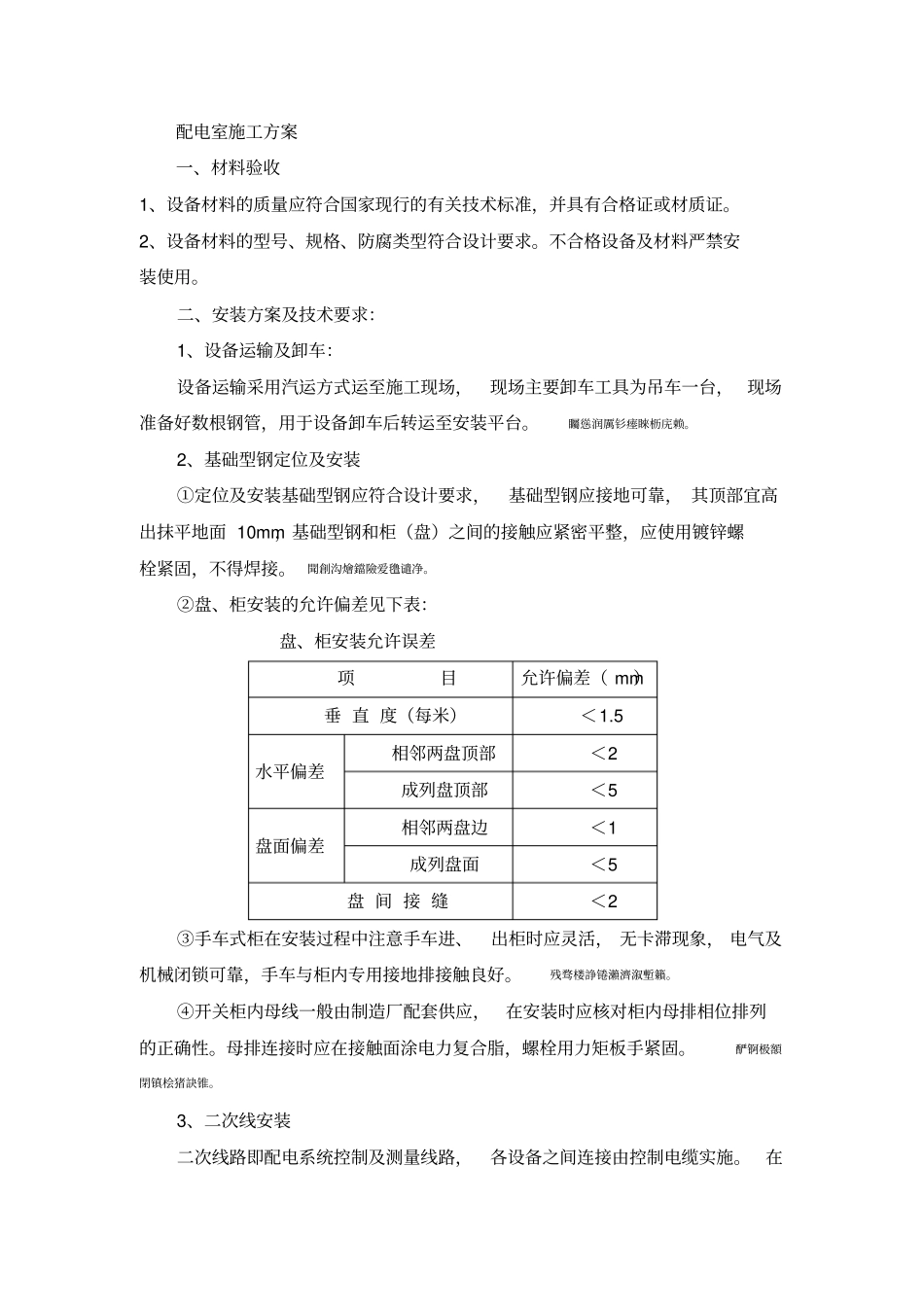

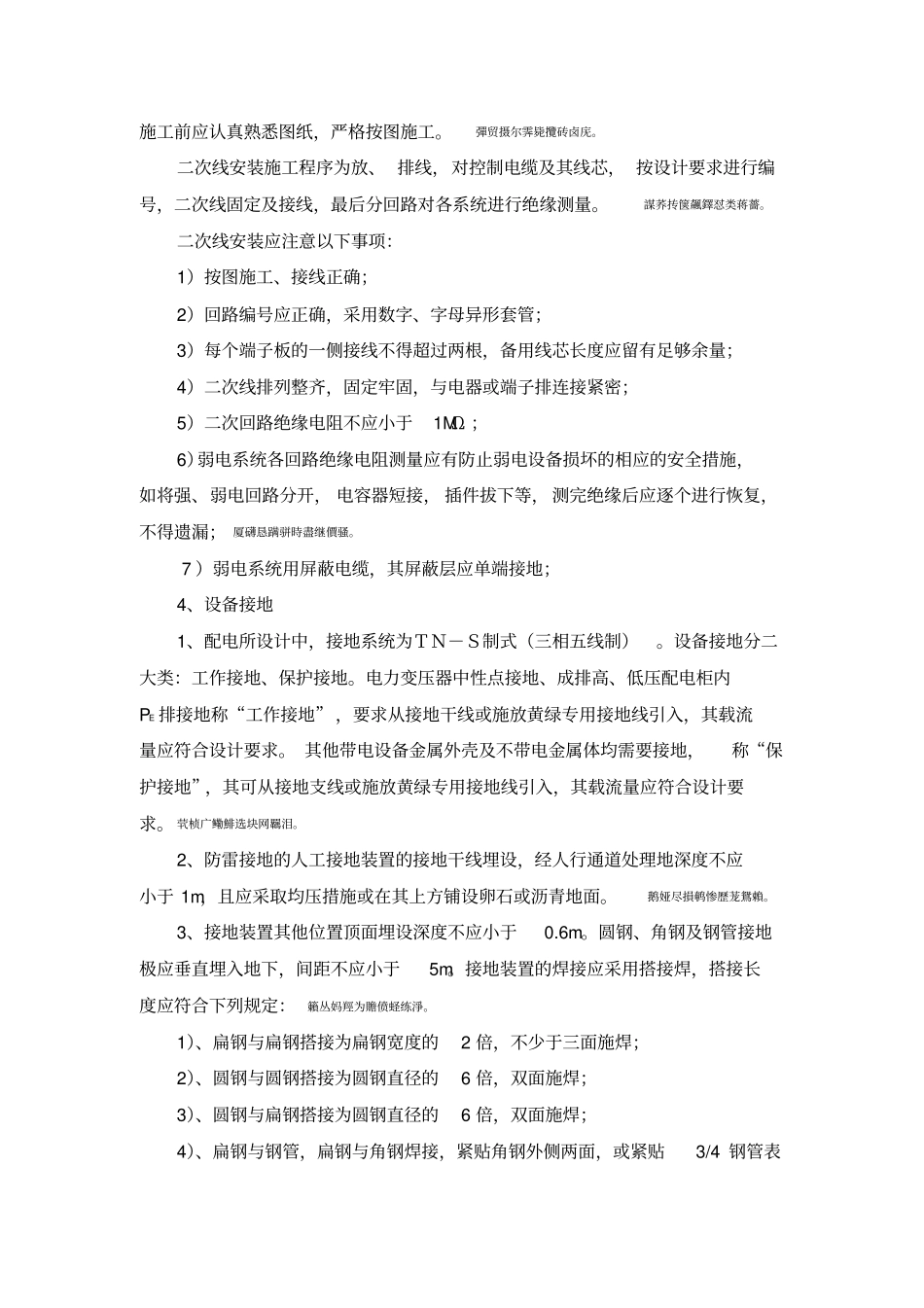

配电室施工方案一、材料验收1、设备材料的质量应符合国家现行的有关技术标准，并具有合格证或材质证。2、设备材料的型号、规格、防腐类型符合设计要求。不合格设备及材料严禁安装使用。二、安装方案及技术要求：1、设备运输及卸车：设备运输采用汽运方式运至施工现场，现场主要卸车工具为吊车一台，现场准备好数根钢管，用于设备卸车后转运至安装平台。矚慫润厲钐瘗睞枥庑赖。2、基础型钢定位及安装①定位及安装基础型钢应符合设计要求，基础型钢应接地可靠，其顶部宜高出抹平地面10mm，基础型钢和柜（盘）之间的接触应紧密平整，应使用镀锌螺栓紧固，不得焊接。聞創沟燴鐺險爱氇谴净。②盘、柜安装的允许偏差见下表：盘、柜安装允许误差项目允许偏差（mm）垂直度（每米）＜1.5水平偏差相邻两盘顶部＜2成列盘顶部＜5盘面偏差相邻两盘边＜1成列盘面＜5盘间接缝＜2③手车式柜在安装过程中注意手车进、出柜时应灵活，无卡滞现象，电气及机械闭锁可靠，手车与柜内专用接地排接触良好。残骛楼諍锩瀨濟溆塹籟。④开关柜内母线一般由制造厂配套供应，在安装时应核对柜内母排相位排列的正确性。母排连接时应在接触面涂电力复合脂，螺栓用力矩板手紧固。酽锕极額閉镇桧猪訣锥。3、二次线安装二次线路即配电系统控制及测量线路，各设备之间连接由控制电缆实施。在施工前应认真熟悉图纸，严格按图施工。彈贸摄尔霁毙攬砖卤庑。二次线安装施工程序为放、排线，对控制电缆及其线芯，按设计要求进行编号，二次线固定及接线，最后分回路对各系统进行绝缘测量。謀荞抟箧飆鐸怼类蒋薔。二次线安装应注意以下事项：1）按图施工、接线正确；2）回路编号应正确，采用数字、字母异形套管；3）每个端子板的一侧接线不得超过两根，备用线芯长度应留有足够余量；4）二次线排列整齐，固定牢固，与电器或端子排连接紧密；5）二次回路绝缘电阻不应小于1MΩ；6）弱电系统各回路绝缘电阻测量应有防止弱电设备损坏的相应的安全措施，如将强、弱电回路分开，电容器短接，插件拔下等，测完绝缘后应逐个进行恢复，不得遗漏；厦礴恳蹒骈時盡继價骚。7）弱电系统用屏蔽电缆，其屏蔽层应单端接地；4、设备接地1、配电所设计中，接地系统为ＴＮ－Ｓ制式（三相五线制）。设备接地分二大类：工作接地、保护接地。电力变压器中性点接地、成排高、低压配电柜内PE排接地称“工作接地”，要求从接地干线或施放黄绿专用接地线引入，其载流量应符合设计要求。其他带电设备金属外壳及不带电金属体均需要接地，称“保护接地”，其可从接地支线或施放黄绿专用接地线引入，其载流量应符合设计要求。茕桢广鳓鯡选块网羈泪。2、防雷接地的人工接地装置的接地干线埋设，经人行通道处理地深度不应小于1m，且应采取均压措施或在其上方铺设卵石或沥青地面。鹅娅尽損鹌惨歷茏鴛賴。3、接地装置其他位置顶面埋设深度不应小于0.6m。圆钢、角钢及钢管接地极应垂直埋入地下，间距不应小于5m。接地装置的焊接应采用搭接焊，搭接长度应符合下列规定：籟丛妈羥为贍偾蛏练淨。1）、扁钢与扁钢搭接为扁钢宽度的2倍，不少于三面施焊；2）、圆钢与圆钢搭接为圆钢直径的6倍，双面施焊；3）、圆钢与扁钢搭接为圆钢直径的6倍，双面施焊；4）、扁钢与钢管，扁钢与角钢焊接，紧贴角钢外侧两面，或紧贴3/4钢管表面，上下两侧施焊；5）、除埋设在混凝土中焊接接头外，有防腐措施。4、当设计无要求时，接地装置的材料采用为钢材，热浸镀锌处理，最小允许规格、尺寸应符合下表的规定：种类、规格及单位敷设位置及使用类别地上地下室内室外交流电流回路直流电流回路圆钢直径（mm）6.08.010.012.0扁钢截面（mm2）60100100100厚度（mm）3.04.04.06.0角钢厚度（mm）2.02.54.06.0钢管管壁厚度（mm）2.52.53.54.55、电缆敷设1)电缆支架制安：电缆支、托架按图纸设计要求的规格、尺寸进行加工、制作，并按设计位置安装。2)施工前应对电缆进行详细检查；规格、型号、截面、电压等级均符合设计要求，外观无扭曲、损坏现象。3)电缆敷设前进行绝缘摇测及耐压试验.4）工艺流程施工准备————〉电缆绝缘检测————〉剥除电缆护层————〉包缠应力锥————〉套入热塑指...
