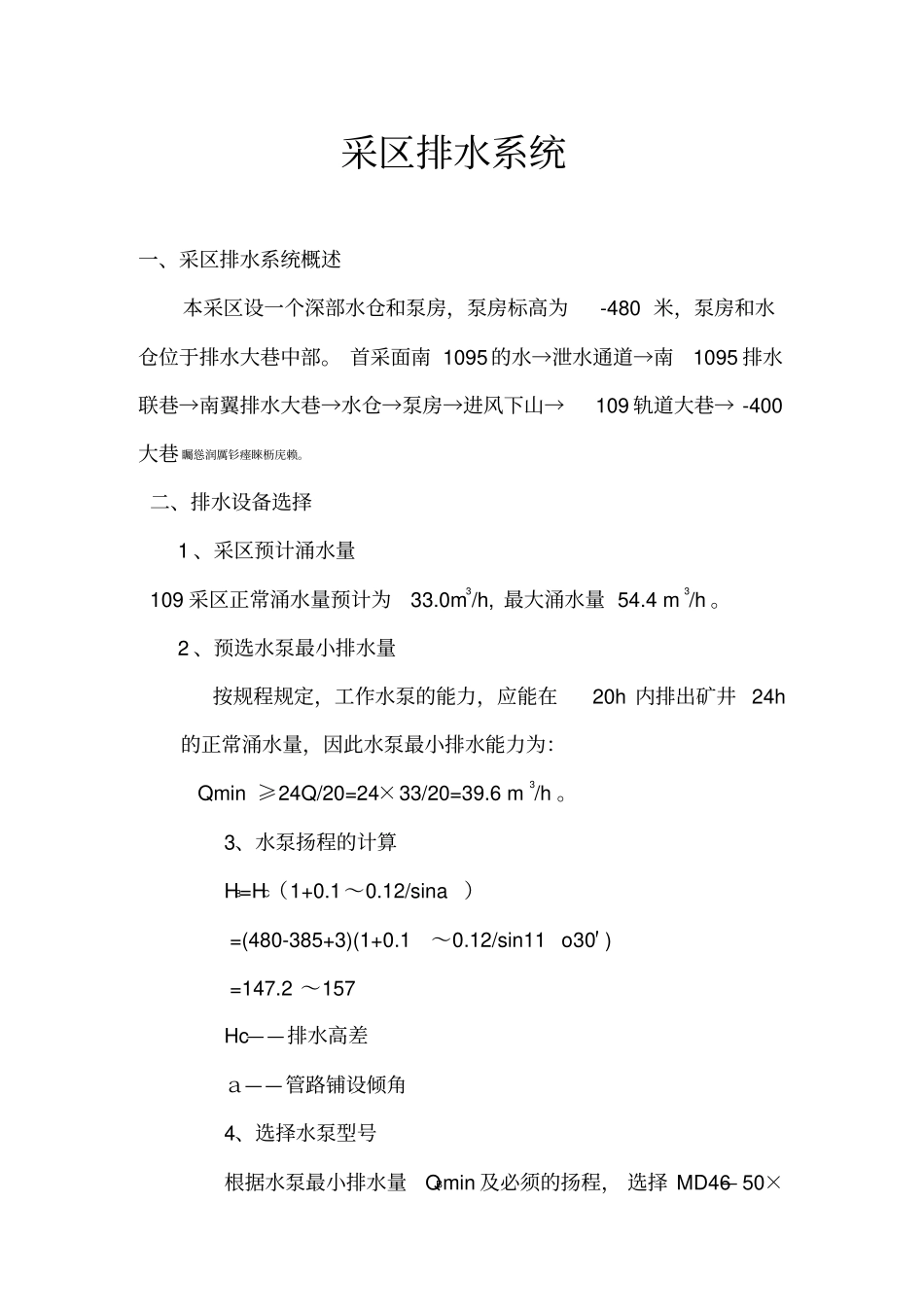

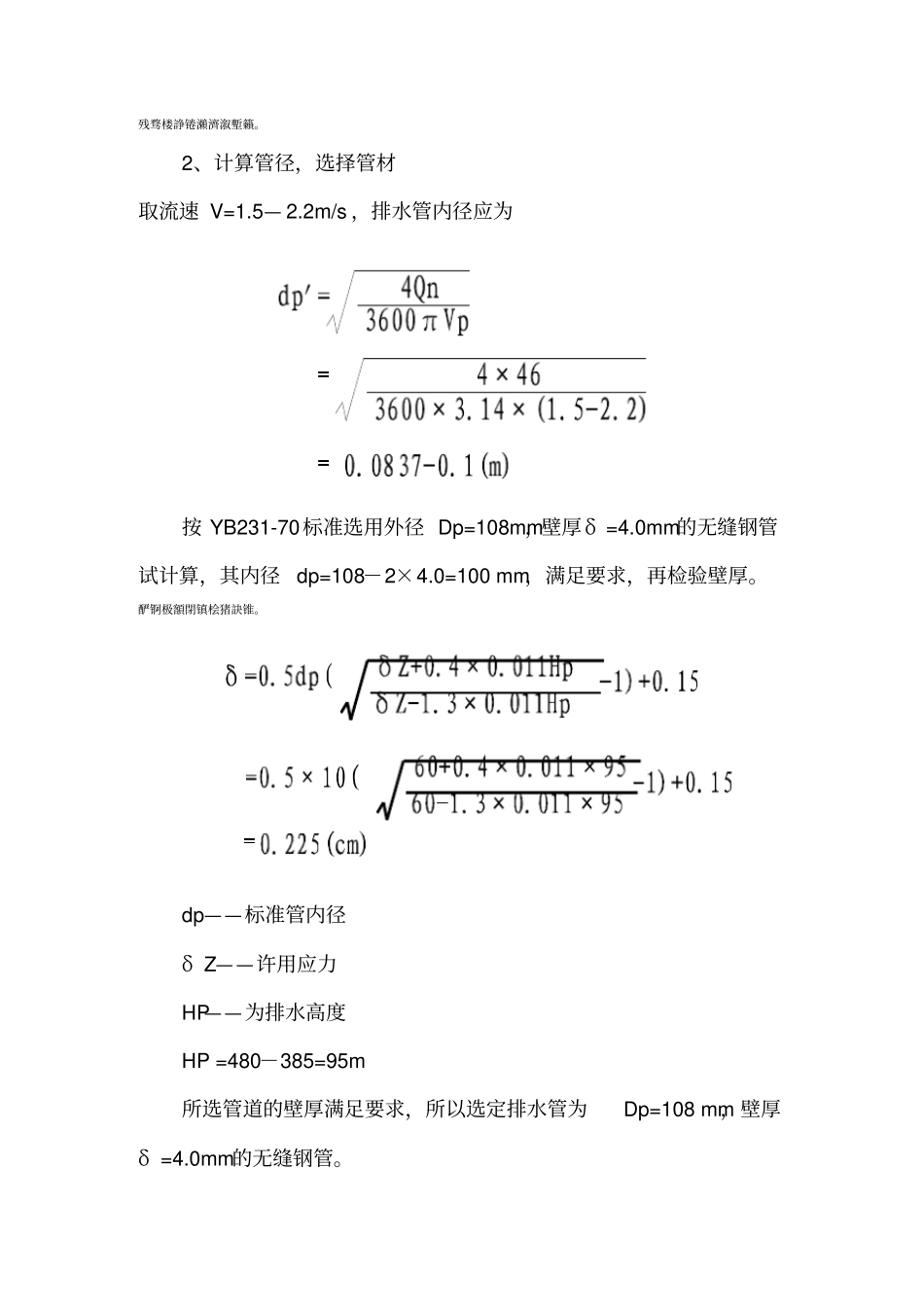

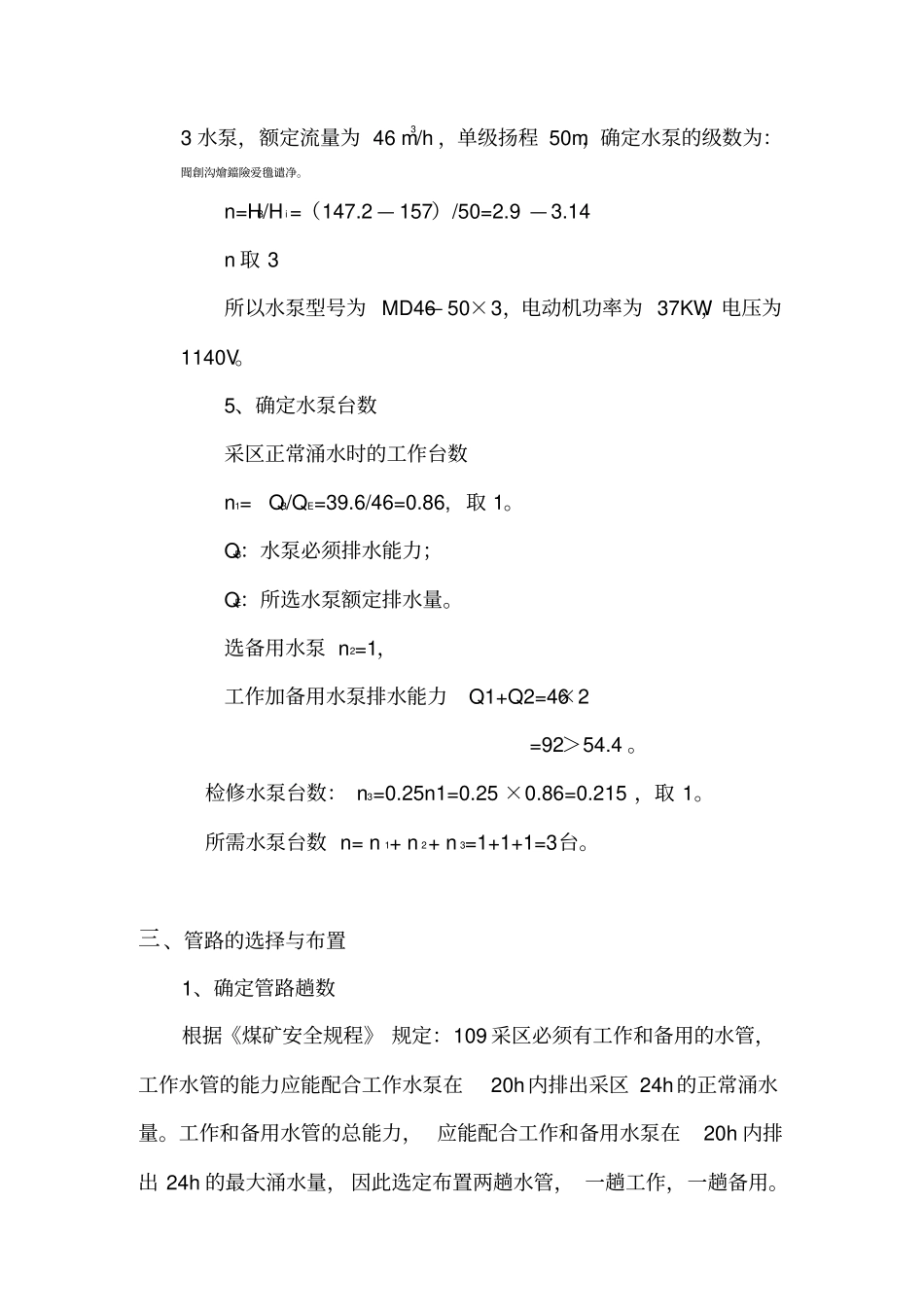

采区排水系统一、采区排水系统概述本采区设一个深部水仓和泵房，泵房标高为-480米，泵房和水仓位于排水大巷中部。首采面南1095的水→泄水通道→南1095排水联巷→南翼排水大巷→水仓→泵房→进风下山→109轨道大巷→-400大巷矚慫润厲钐瘗睞枥庑赖。二、排水设备选择1、采区预计涌水量109采区正常涌水量预计为33.0m3/h,最大涌水量54.4m3/h。2、预选水泵最小排水量按规程规定，工作水泵的能力，应能在20h内排出矿井24h的正常涌水量，因此水泵最小排水能力为：Qmin≥24Q/20=24×33/20=39.6m3/h。3、水泵扬程的计算HB=HC（1+0.1～0.12/sina）=(480-385+3)(1+0.1～0.12/sin11o30′)=147.2～157Hc——排水高差ａ——管路铺设倾角4、选择水泵型号根据水泵最小排水量QBmin及必须的扬程，选择MD46—50×3水泵，额定流量为46m3/h，单级扬程50m，确定水泵的级数为：聞創沟燴鐺險爱氇谴净。n=HB/Hi=（147.2—157）/50=2.9—3.14n取3所以水泵型号为MD46—50×3，电动机功率为37KW，电压为1140V。5、确定水泵台数采区正常涌水时的工作台数n1=QB/QE=39.6/46=0.86,取1。QB：水泵必须排水能力；QE：所选水泵额定排水量。选备用水泵n2=1，工作加备用水泵排水能力Q1+Q2=46×2=92＞54.4。检修水泵台数：n3=0.25n1=0.25×0.86=0.215，取1。所需水泵台数n=n1+n2+n3=1+1+1=3台。三、管路的选择与布置1、确定管路趟数根据《煤矿安全规程》规定：109采区必须有工作和备用的水管，工作水管的能力应能配合工作水泵在20h内排出采区24h的正常涌水量。工作和备用水管的总能力，应能配合工作和备用水泵在20h内排出24h的最大涌水量，因此选定布置两趟水管，一趟工作，一趟备用。残骛楼諍锩瀨濟溆塹籟。2、计算管径，选择管材取流速V=1.5—2.2m/s，排水管内径应为按YB231-70标准选用外径Dp=108mm，壁厚δ=4.0mm的无缝钢管试计算，其内径dp=108－2×4.0=100mm，满足要求，再检验壁厚。酽锕极額閉镇桧猪訣锥。dp——标准管内径δZ——许用应力HP——为排水高度HP=480－385=95m所选管道的壁厚满足要求，所以选定排水管为Dp=108mm，壁厚δ=4.0mm的无缝钢管。
