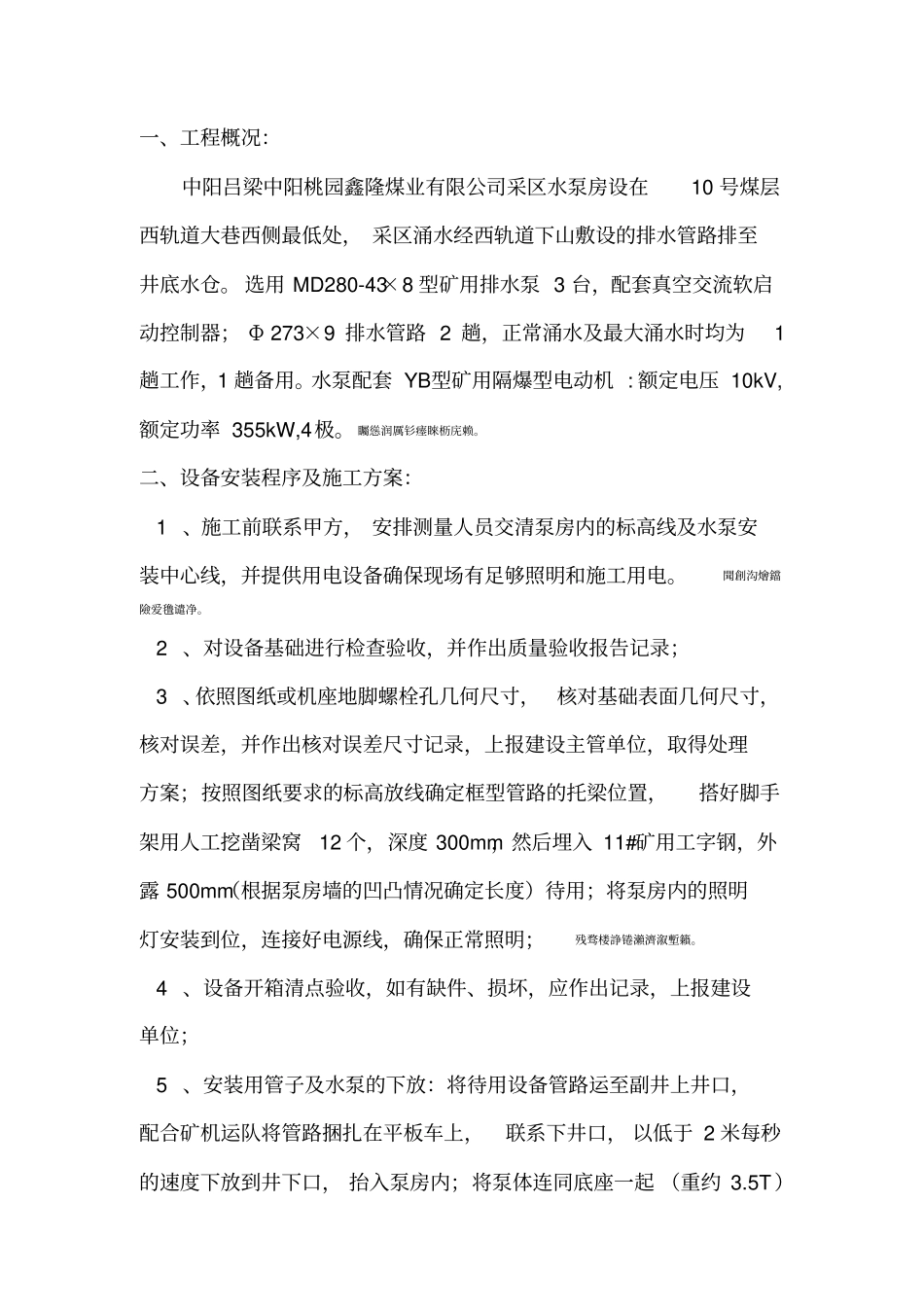

目录一、工程概况二、设备安装程序及施工方案三、设备安装技术要求四、施工组织体系五、劳动力安排六、质量保证体系及保证措施七、工程进度安排及保证措施八、安全文明施工保证措施九、安全注意事项一、工程概况：中阳吕梁中阳桃园鑫隆煤业有限公司采区水泵房设在10号煤层西轨道大巷西侧最低处，采区涌水经西轨道下山敷设的排水管路排至井底水仓。选用MD280-43×8型矿用排水泵3台，配套真空交流软启动控制器；Φ273×9排水管路2趟，正常涌水及最大涌水时均为1趟工作，1趟备用。水泵配套YB型矿用隔爆型电动机:额定电压10kV,额定功率355kW,4极。矚慫润厲钐瘗睞枥庑赖。二、设备安装程序及施工方案：1、施工前联系甲方，安排测量人员交清泵房内的标高线及水泵安装中心线，并提供用电设备确保现场有足够照明和施工用电。聞創沟燴鐺險爱氇谴净。2、对设备基础进行检查验收，并作出质量验收报告记录；3、依照图纸或机座地脚螺栓孔几何尺寸，核对基础表面几何尺寸，核对误差，并作出核对误差尺寸记录，上报建设主管单位，取得处理方案；按照图纸要求的标高放线确定框型管路的托梁位置，搭好脚手架用人工挖凿梁窝12个，深度300mm，然后埋入11#矿用工字钢，外露500mm（根据泵房墙的凹凸情况确定长度）待用；将泵房内的照明灯安装到位，连接好电源线，确保正常照明；残骛楼諍锩瀨濟溆塹籟。4、设备开箱清点验收，如有缺件、损坏，应作出记录，上报建设单位；5、安装用管子及水泵的下放：将待用设备管路运至副井上井口，配合矿机运队将管路捆扎在平板车上，联系下井口，以低于2米每秒的速度下放到井下口，抬入泵房内；将泵体连同底座一起（重约3.5T）装上平板车，捆扎牢固后，联系下井口，以低于2米每秒的速度下放到井下口，用三角扒杆和千不拉调运到安装位置；以同样的方法将电机调装到位；酽锕极額閉镇桧猪訣锥。6、测量技术人员依照图纸及设备尺寸，给出水泵安装高度腰线及十字中心线；施工人员依照测量、测点确定设备安装高度及位置，确定基础垫铁位置（按基座垫铁规程要求），并对垫铁位置铲平，其余面铲麻面；彈贸摄尔霁毙攬砖卤庑。7、配水阀门安装：先将内外水仓的水和淤泥清理干净，冲洗配水阀门安装处的硐室，并将其打凿出结合面；将配水巷内的配水阀门按图安装就位，稳好模板浇筑砼，然后再将内外水仓的配水阀门按图安装并稳好浇灌砼；砼凝固3至5天后拆除模板，并将所有杂物清除干净不得留在水仓和配水巷内；模板拆除时不得有震动或破坏砼，以防漏水；在水仓配水阀门外的巷道内量取尺寸并做好铁篦子，安装好以防杂物吸入水泵；在对应配水阀门升降螺杆上部（即小井上口）装上螺杆座和调节手轮，并调试灵活，完成配水阀门的安装；謀荞抟箧飆鐸怼类蒋薔。8、水泵和电机的安装：待水泵及电机基础凝固后，根据已放好的设计标高基准线和十字中心线，配置好垫铁，放置垫铁的基础面需经过研磨，垫铁和基础的接触面必须达到70%以上，除底座下有指定的垫铁位置外，基础螺栓的两侧均应放置垫铁，如条件限制可放在一侧，垫铁组在能放稳和不影响灌浆的情况下，宜靠近地脚螺栓两侧；电机及水泵进入现场后依次排放好，利用起重梁及等长的两根?25钢丝绳头及2台5T千不拉配合吊装到以研磨好的基础上，然后初步找平找正，保证三台水泵在一条直线上，保持整体美观；厦礴恳蹒骈時盡继價骚。9、机体找平找正后，对基础螺栓孔进行灌浆后，对电机、水泵二次找线，然后将地脚螺栓拧紧，垫铁点焊牢固，立好浇灌基础用的模板，并正确留放出每个基础孔位置，将水泥、黄沙、石子以1:1.62:2.44的比例，掺适量水后进行基础浇灌，要求搅拌均匀，并要捣实；从小井至水泵安装进水管，进水管要固定牢固，拐弯处要用水泥垛或支架支撑，且三台水泵的进水管都要安装在各自的吸水井内，此外在吸水管的最下端安装水龙头；茕桢广鳓鯡选块网羈泪。10、框型管路的安装：待三台水泵安装就位后可依次安装泵控阀、压力表短节、等径三通等，然后以每台泵为基准装好闸阀三通；最后量取每台泵三通之间的实际尺寸，在地面焊接配置管路，核对好后再井下安装；鹅娅尽損鹌惨歷茏鴛賴。11、射流系统管路的安装：待框型管路施工完毕后，按设...
