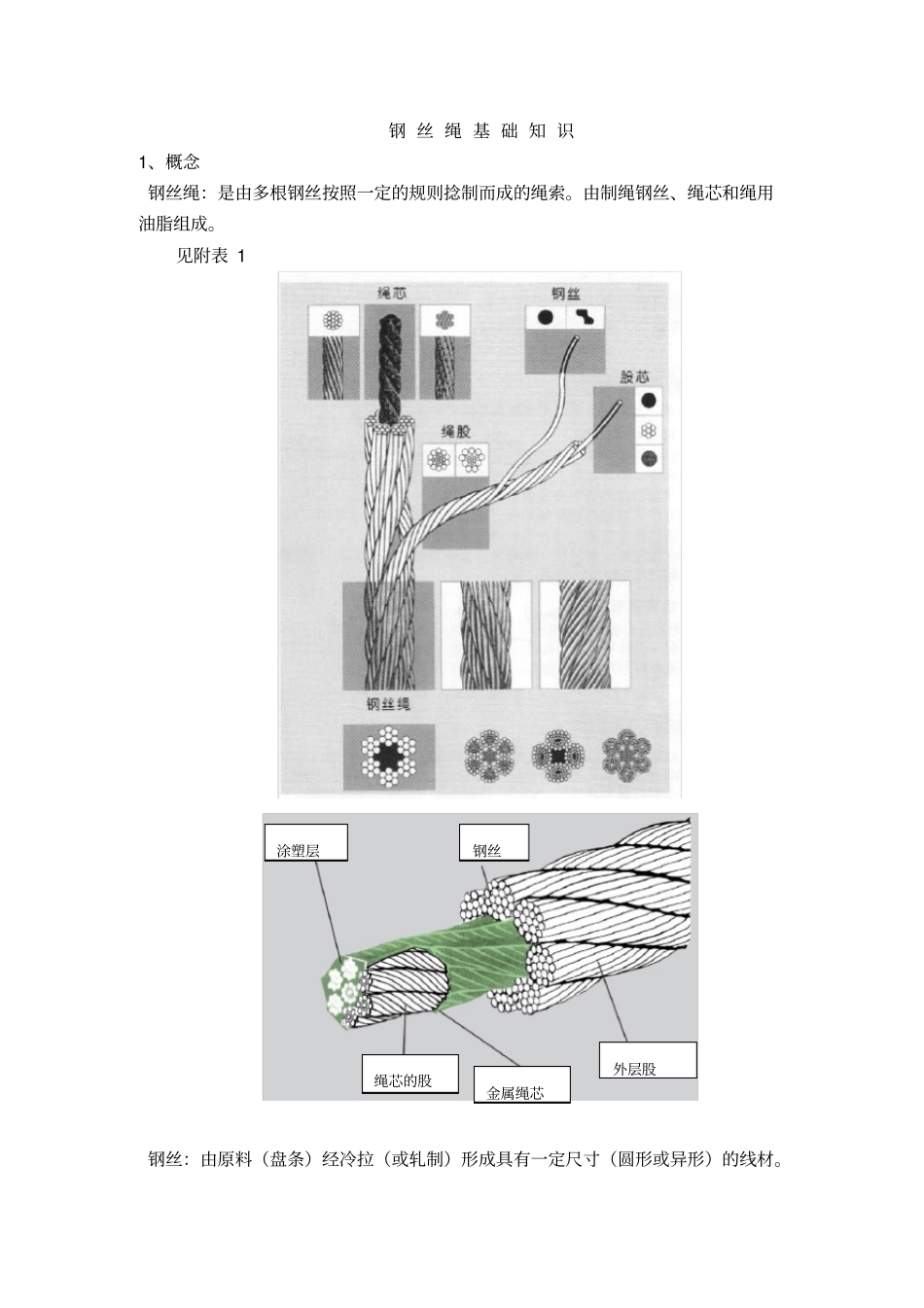

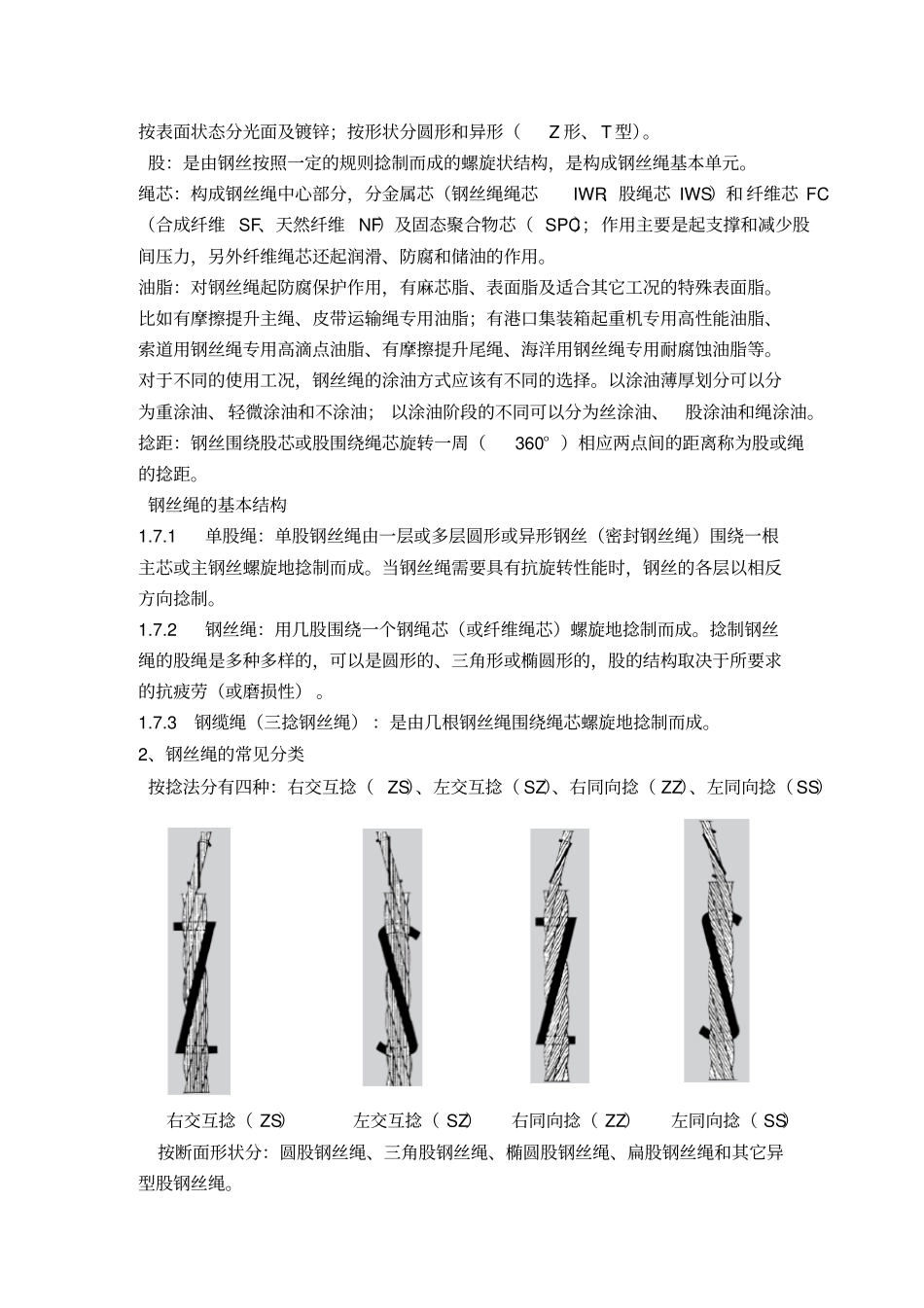

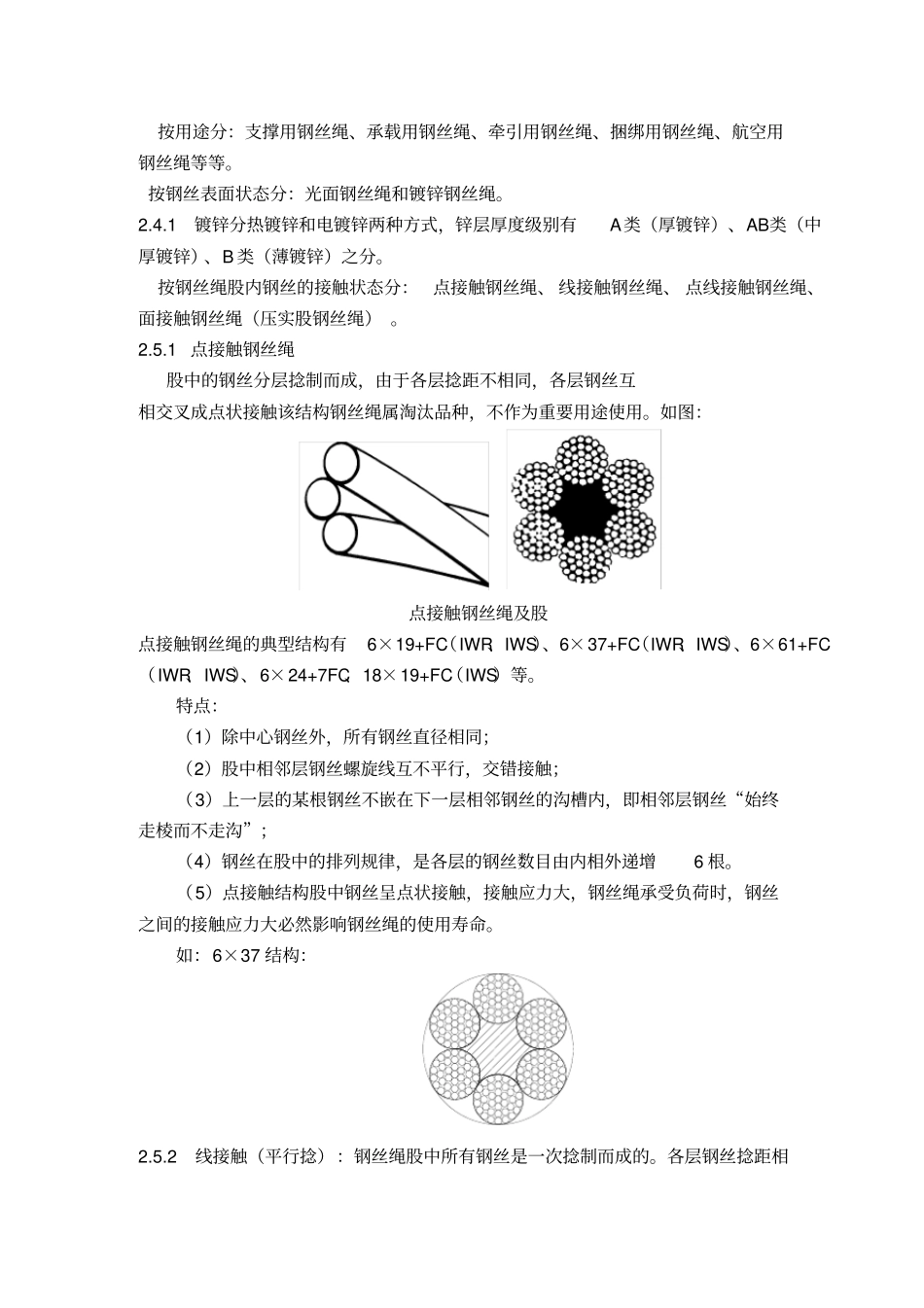

钢丝绳基础知识1、概念钢丝绳：是由多根钢丝按照一定的规则捻制而成的绳索。由制绳钢丝、绳芯和绳用油脂组成。见附表1钢丝：由原料（盘条）经冷拉（或轧制）形成具有一定尺寸（圆形或异形）的线材。外层股钢丝涂塑层金属绳芯绳芯的股按表面状态分光面及镀锌；按形状分圆形和异形（Z形、T型）。股：是由钢丝按照一定的规则捻制而成的螺旋状结构，是构成钢丝绳基本单元。绳芯：构成钢丝绳中心部分，分金属芯（钢丝绳绳芯IWR、股绳芯IWS）和纤维芯FC（合成纤维SF、天然纤维NF）及固态聚合物芯（SPC）；作用主要是起支撑和减少股间压力，另外纤维绳芯还起润滑、防腐和储油的作用。油脂：对钢丝绳起防腐保护作用，有麻芯脂、表面脂及适合其它工况的特殊表面脂。比如有摩擦提升主绳、皮带运输绳专用油脂；有港口集装箱起重机专用高性能油脂、索道用钢丝绳专用高滴点油脂、有摩擦提升尾绳、海洋用钢丝绳专用耐腐蚀油脂等。对于不同的使用工况，钢丝绳的涂油方式应该有不同的选择。以涂油薄厚划分可以分为重涂油、轻微涂油和不涂油；以涂油阶段的不同可以分为丝涂油、股涂油和绳涂油。捻距：钢丝围绕股芯或股围绕绳芯旋转一周（360°）相应两点间的距离称为股或绳的捻距。钢丝绳的基本结构1.7.1单股绳：单股钢丝绳由一层或多层圆形或异形钢丝（密封钢丝绳）围绕一根主芯或主钢丝螺旋地捻制而成。当钢丝绳需要具有抗旋转性能时，钢丝的各层以相反方向捻制。1.7.2钢丝绳：用几股围绕一个钢绳芯（或纤维绳芯）螺旋地捻制而成。捻制钢丝绳的股绳是多种多样的，可以是圆形的、三角形或椭圆形的，股的结构取决于所要求的抗疲劳（或磨损性）。1.7.3钢缆绳（三捻钢丝绳）：是由几根钢丝绳围绕绳芯螺旋地捻制而成。2、钢丝绳的常见分类按捻法分有四种：右交互捻（ZS）、左交互捻（SZ）、右同向捻（ZZ）、左同向捻（SS）右交互捻（ZS）左交互捻（SZ）右同向捻（ZZ）左同向捻（SS）按断面形状分：圆股钢丝绳、三角股钢丝绳、椭圆股钢丝绳、扁股钢丝绳和其它异型股钢丝绳。按用途分：支撑用钢丝绳、承载用钢丝绳、牵引用钢丝绳、捆绑用钢丝绳、航空用钢丝绳等等。按钢丝表面状态分：光面钢丝绳和镀锌钢丝绳。2.4.1镀锌分热镀锌和电镀锌两种方式，锌层厚度级别有A类（厚镀锌）、AB类（中厚镀锌）、B类（薄镀锌）之分。按钢丝绳股内钢丝的接触状态分：点接触钢丝绳、线接触钢丝绳、点线接触钢丝绳、面接触钢丝绳（压实股钢丝绳）。2.5.1点接触钢丝绳股中的钢丝分层捻制而成，由于各层捻距不相同，各层钢丝互相交叉成点状接触该结构钢丝绳属淘汰品种，不作为重要用途使用。如图：点接触钢丝绳及股点接触钢丝绳的典型结构有6×19+FC（IWR、IWS）、6×37+FC（IWR、IWS）、6×61+FC（IWR、IWS）、6×24+7FC、18×19+FC（IWS）等。特点：（1）除中心钢丝外，所有钢丝直径相同；（2）股中相邻层钢丝螺旋线互不平行，交错接触；（3）上一层的某根钢丝不嵌在下一层相邻钢丝的沟槽内，即相邻层钢丝“始终走棱而不走沟”；（4）钢丝在股中的排列规律，是各层的钢丝数目由内相外递增6根。（5）点接触结构股中钢丝呈点状接触，接触应力大，钢丝绳承受负荷时，钢丝之间的接触应力大必然影响钢丝绳的使用寿命。如：6×37结构：2.5.2线接触（平行捻）：钢丝绳股中所有钢丝是一次捻制而成的。各层钢丝捻距相同（平行捻制），同一层及层与层之间的钢丝紧密相贴，以线状方式接触，如图。线接触钢丝绳及股线接触股的基本结构有3种：西鲁式（S）、瓦林吞式（W）、填充式（Fi）。A、西鲁式（S）：钢丝的排列中，内层和外层的钢丝数目相等。结构式为：1+N+N。如6×19S结构：B、瓦林吞式（W）：钢丝的排列中，外层钢丝数目是内层钢丝数目的两倍，外层钢丝一大一小交替排列。结构式为：1+N+N/N。如6×19W结构：C、填充式（Fi）：钢丝的排列中，在内层和外层钢丝之间填充了比较细的、根数与内层相同的钢丝。结构式为：1+N+NF+2N。如6×25Fi结构：由以上这三种结构互相组合，可形成多种复合型线接触结构（写法以中心向外注明）。线接触钢丝绳的典型结构有：6×19S+FC（IWR、IWS）、6×19W+FC（IWR、IWS）、6×25Fi+FC（IWR、IWS）、6...
