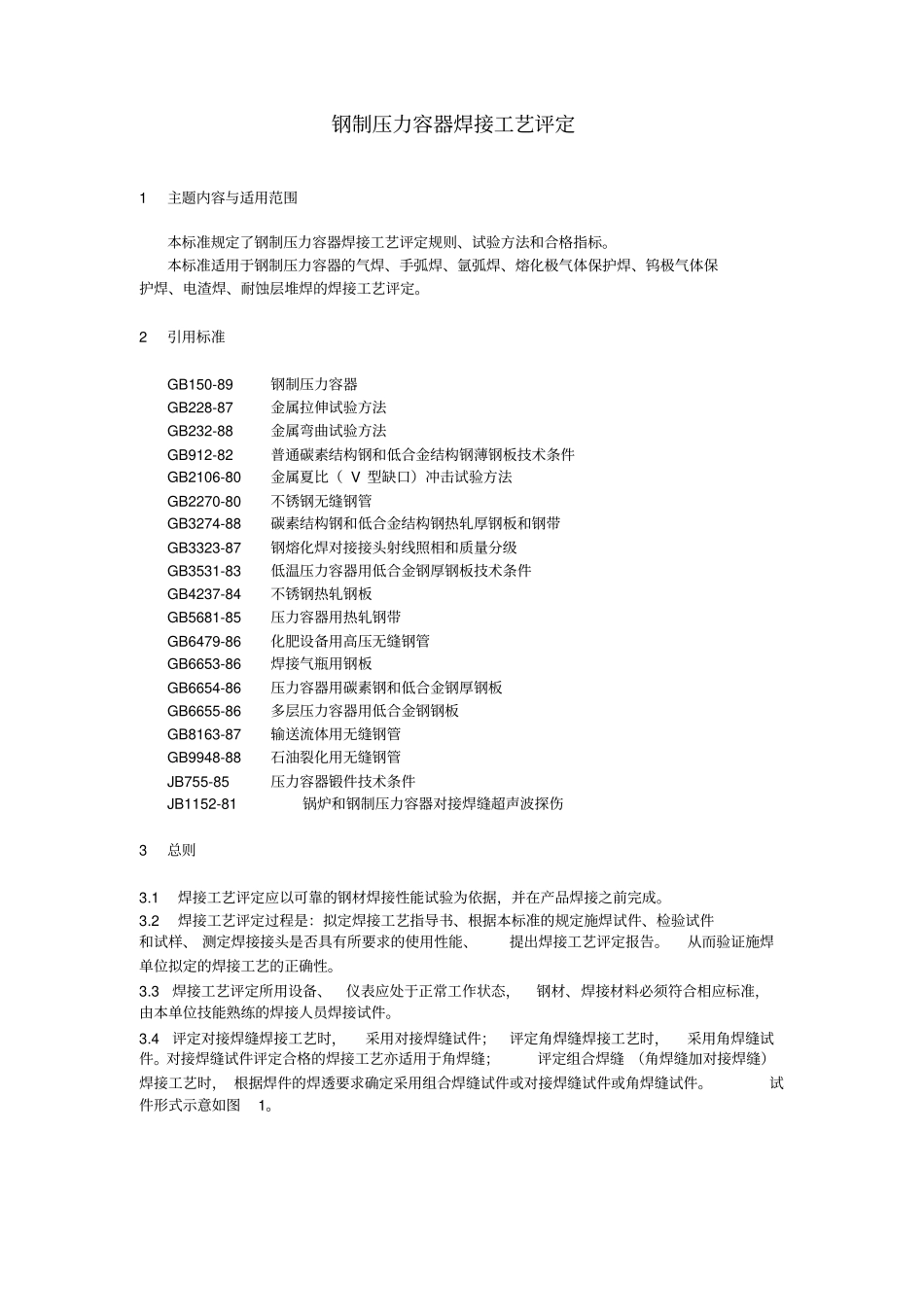

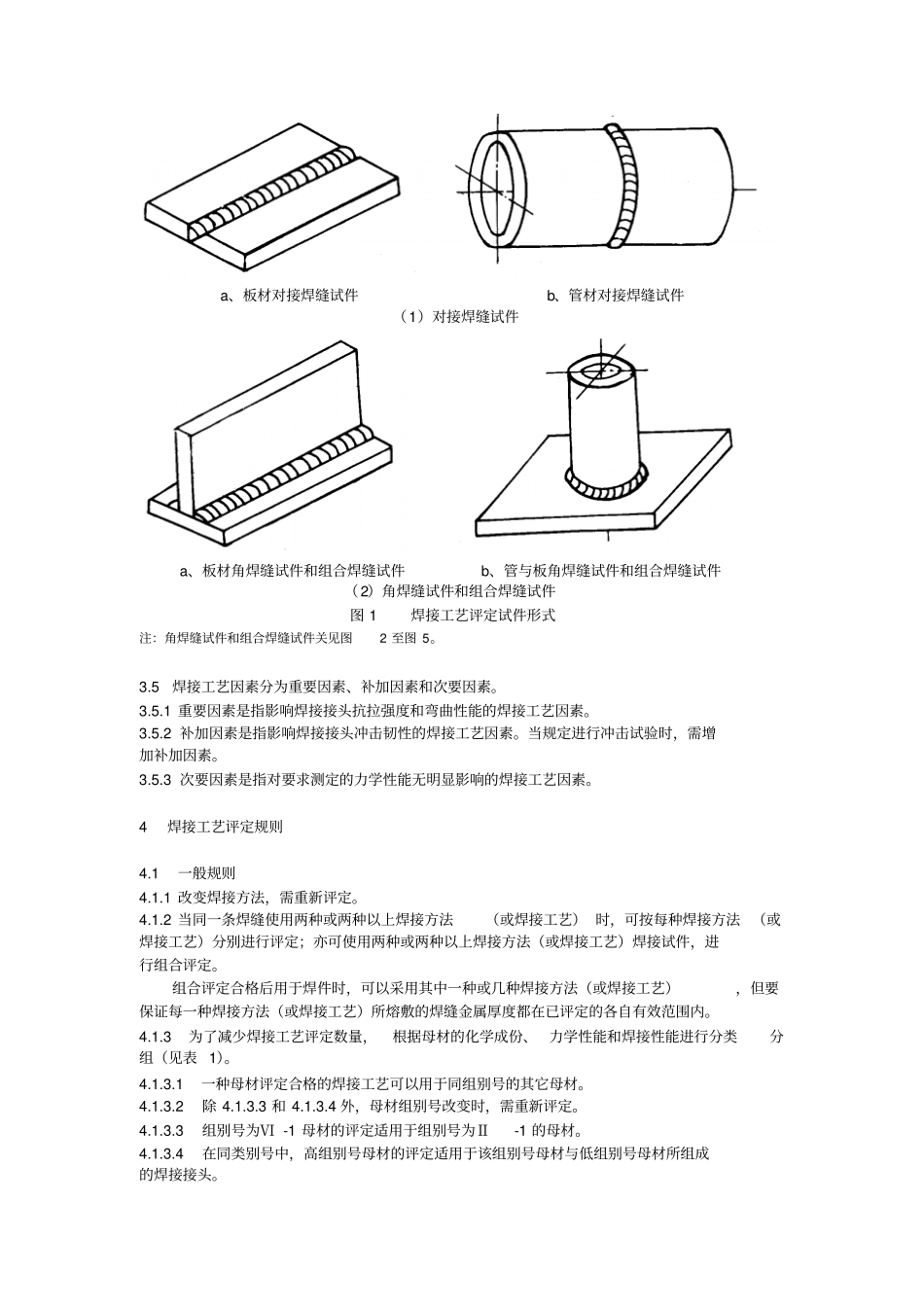

钢制压力容器焊接工艺评定1主题内容与适用范围本标准规定了钢制压力容器焊接工艺评定规则、试验方法和合格指标。本标准适用于钢制压力容器的气焊、手弧焊、氩弧焊、熔化极气体保护焊、钨极气体保护焊、电渣焊、耐蚀层堆焊的焊接工艺评定。2引用标准GB150-89钢制压力容器GB228-87金属拉伸试验方法GB232-88金属弯曲试验方法GB912-82普通碳素结构钢和低合金结构钢薄钢板技术条件GB2106-80金属夏比（V型缺口）冲击试验方法GB2270-80不锈钢无缝钢管GB3274-88碳素结构钢和低合金结构钢热轧厚钢板和钢带GB3323-87钢熔化焊对接接头射线照相和质量分级GB3531-83低温压力容器用低合金钢厚钢板技术条件GB4237-84不锈钢热轧钢板GB5681-85压力容器用热轧钢带GB6479-86化肥设备用高压无缝钢管GB6653-86焊接气瓶用钢板GB6654-86压力容器用碳素钢和低合金钢厚钢板GB6655-86多层压力容器用低合金钢钢板GB8163-87输送流体用无缝钢管GB9948-88石油裂化用无缝钢管JB755-85压力容器锻件技术条件JB1152-81锅炉和钢制压力容器对接焊缝超声波探伤3总则3.1焊接工艺评定应以可靠的钢材焊接性能试验为依据，并在产品焊接之前完成。3.2焊接工艺评定过程是：拟定焊接工艺指导书、根据本标准的规定施焊试件、检验试件和试样、测定焊接接头是否具有所要求的使用性能、提出焊接工艺评定报告。从而验证施焊单位拟定的焊接工艺的正确性。3.3焊接工艺评定所用设备、仪表应处于正常工作状态，钢材、焊接材料必须符合相应标准，由本单位技能熟练的焊接人员焊接试件。3.4评定对接焊缝焊接工艺时，采用对接焊缝试件；评定角焊缝焊接工艺时，采用角焊缝试件。对接焊缝试件评定合格的焊接工艺亦适用于角焊缝；评定组合焊缝（角焊缝加对接焊缝）焊接工艺时，根据焊件的焊透要求确定采用组合焊缝试件或对接焊缝试件或角焊缝试件。试件形式示意如图1。a、板材对接焊缝试件b、管材对接焊缝试件（1）对接焊缝试件a、板材角焊缝试件和组合焊缝试件b、管与板角焊缝试件和组合焊缝试件（2）角焊缝试件和组合焊缝试件图1焊接工艺评定试件形式注：角焊缝试件和组合焊缝试件关见图2至图5。3.5焊接工艺因素分为重要因素、补加因素和次要因素。3.5.1重要因素是指影响焊接接头抗拉强度和弯曲性能的焊接工艺因素。3.5.2补加因素是指影响焊接接头冲击韧性的焊接工艺因素。当规定进行冲击试验时，需增加补加因素。3.5.3次要因素是指对要求测定的力学性能无明显影响的焊接工艺因素。4焊接工艺评定规则4.1一般规则4.1.1改变焊接方法，需重新评定。4.1.2当同一条焊缝使用两种或两种以上焊接方法（或焊接工艺）时，可按每种焊接方法（或焊接工艺）分别进行评定；亦可使用两种或两种以上焊接方法（或焊接工艺）焊接试件，进行组合评定。组合评定合格后用于焊件时，可以采用其中一种或几种焊接方法（或焊接工艺），但要保证每一种焊接方法（或焊接工艺）所熔敷的焊缝金属厚度都在已评定的各自有效范围内。4.1.3为了减少焊接工艺评定数量，根据母材的化学成份、力学性能和焊接性能进行分类分组（见表1）。4.1.3.1一种母材评定合格的焊接工艺可以用于同组别号的其它母材。4.1.3.2除4.1.3.3和4.1.3.4外，母材组别号改变时，需重新评定。4.1.3.3组别号为Ⅵ-1母材的评定适用于组别号为Ⅱ-1的母材。4.1.3.4在同类别号中，高组别号母材的评定适用于该组别号母材与低组别号母材所组成的焊接接头。4.1.3.5当不同类别号的母材组成焊接接头时，即使母材各自都已评定合格，其焊接接头仍需重新评定。但类别号为Ⅱ、组别号为Ⅵ-1的同钢号母材的评定适用于该类别号或该组别号母材与类别号为Ⅰ的母材所组成的焊接接头。表1类别号组别号钢号相应标准号ⅠⅠ-1Q235-A·F（A3F、AT3F）GB912，GB3274Q235-1（A3、AY3）GB912，GB3274Q235-B、Q235-CGB912，GB327420HPGB665320RGB665410GB8163，GB647920GGB647920、25GB8163，GB9948，JB755ⅡⅡ-116MnGB6479,JN75516MnRGB6654,GB568116MnRCGB6655Ⅱ-215MnVGB647915MnVRGB665415MnVRCGB665520MnMoJB755ⅢⅢ-115MnVNRGB6654Ⅲ-218MnMoNbRGB665415MnMoVJB75520MnMoNbJB755ⅣⅣ-112CrMoGB6479,GB994815CrMoGB6479,JB755,GB994815C...
