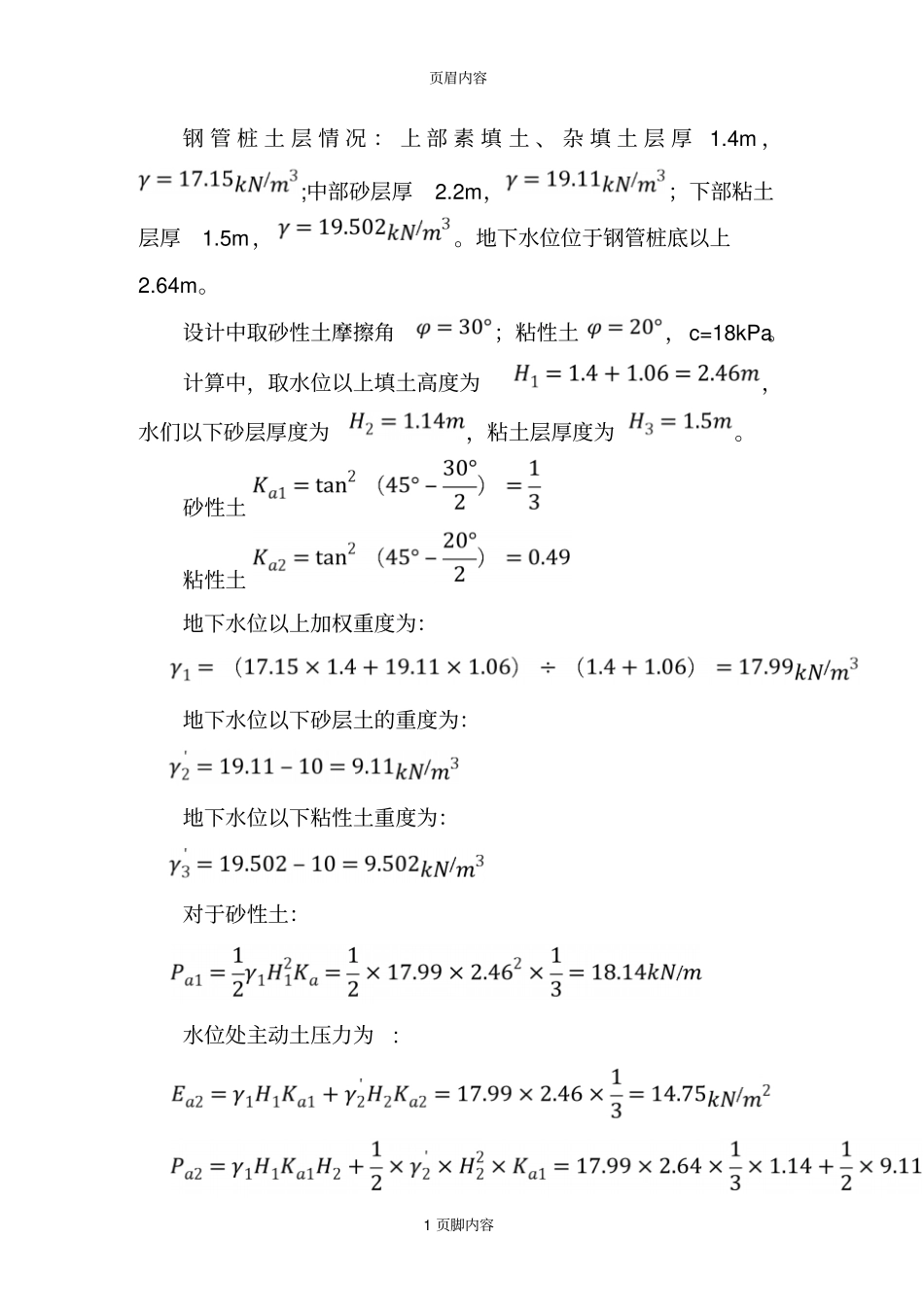

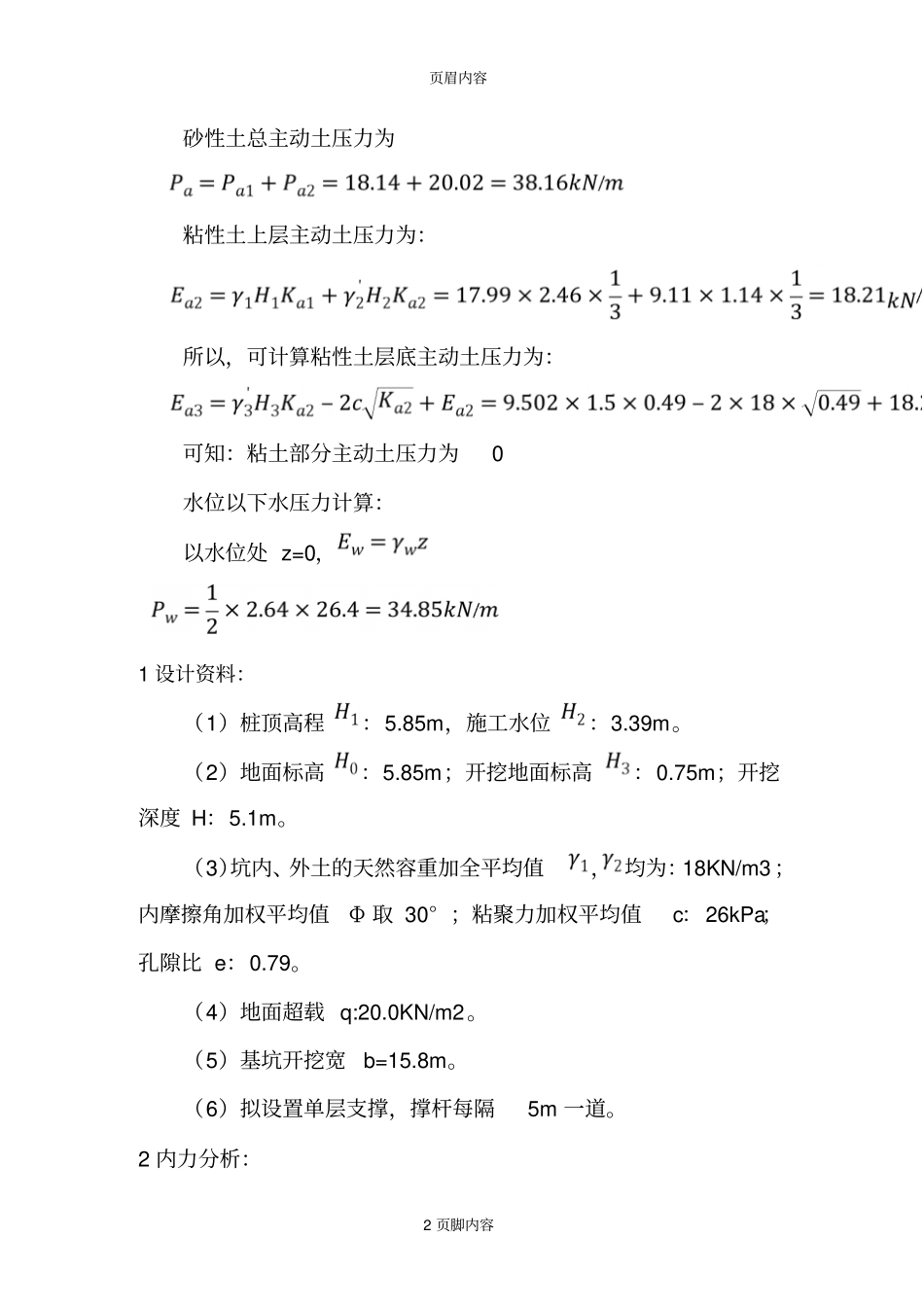

页眉内容1页脚内容钢管桩土层情况：上部素填土、杂填土层厚1.4m，;中部砂层厚2.2m，；下部粘土层厚1.5m，。地下水位位于钢管桩底以上2.64m。设计中取砂性土摩擦角；粘性土，c=18kPa。计算中，取水位以上填土高度为，水们以下砂层厚度为，粘土层厚度为。砂性土粘性土地下水位以上加权重度为：地下水位以下砂层土的重度为：地下水位以下粘性土重度为：对于砂性土：水位处主动土压力为:页眉内容2页脚内容砂性土总主动土压力为粘性土上层主动土压力为：所以，可计算粘性土层底主动土压力为：可知：粘土部分主动土压力为0水位以下水压力计算：以水位处z=0，1设计资料：（1）桩顶高程：5.85m，施工水位：3.39m。（2）地面标高：5.85m；开挖地面标高：0.75m；开挖深度H：5.1m。（3）坑内、外土的天然容重加全平均值，均为：18KN/m3；内摩擦角加权平均值Φ取30°；粘聚力加权平均值c：26kPa；孔隙比e：0.79。（4）地面超载q:20.0KN/m2。（5）基坑开挖宽b=15.8m。（6）拟设置单层支撑，撑杆每隔5m一道。2内力分析：页眉内容3页脚内容板桩外侧均布荷载换算填土高度,计算简图如下：钢板桩受力简图：由得：解得：87.2kN/m设最大弯矩处距桩顶距离为x，则有：解得：X=2.43m页眉内容4页脚内容所以，计算钢板桩的最小入土深度.最小入土深度3支撑系统计算：（1）围檩。因本工程为单层支撑，围檩所受荷载（2）撑杆。由式（6）得：R=0.5×87.2×（5+5）=436kN。4稳定性验算（1）整体稳定性分析。因本工程设置了支撑，故未进行整体性验算。（2）抗倾覆稳定性分析。内侧土体压力对支撑点的力矩：外侧土体压力对支撑点的力矩：,满足规范要求。基坑抗隆起稳定性分析：页眉内容5页脚内容，满足规范要求。
