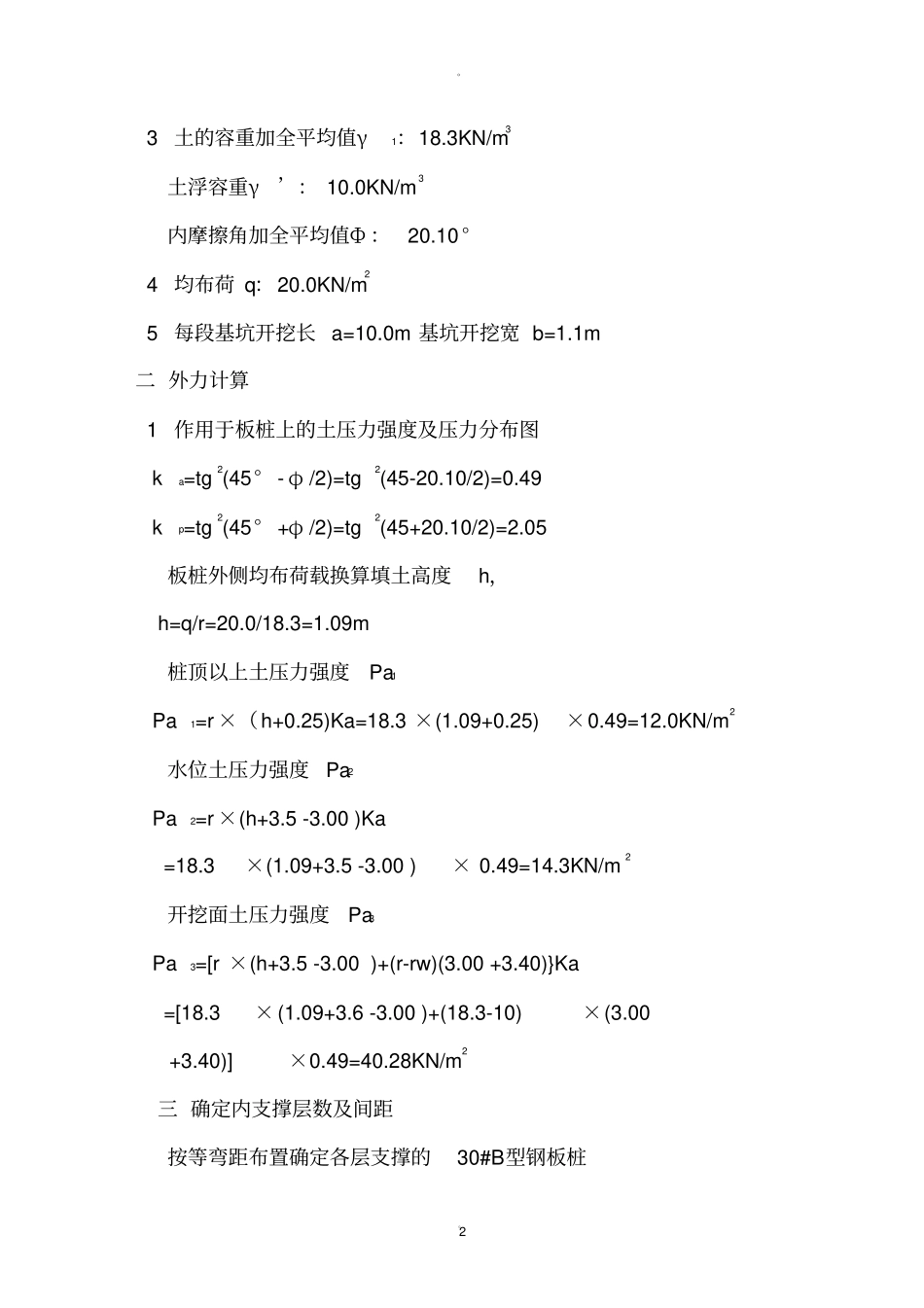

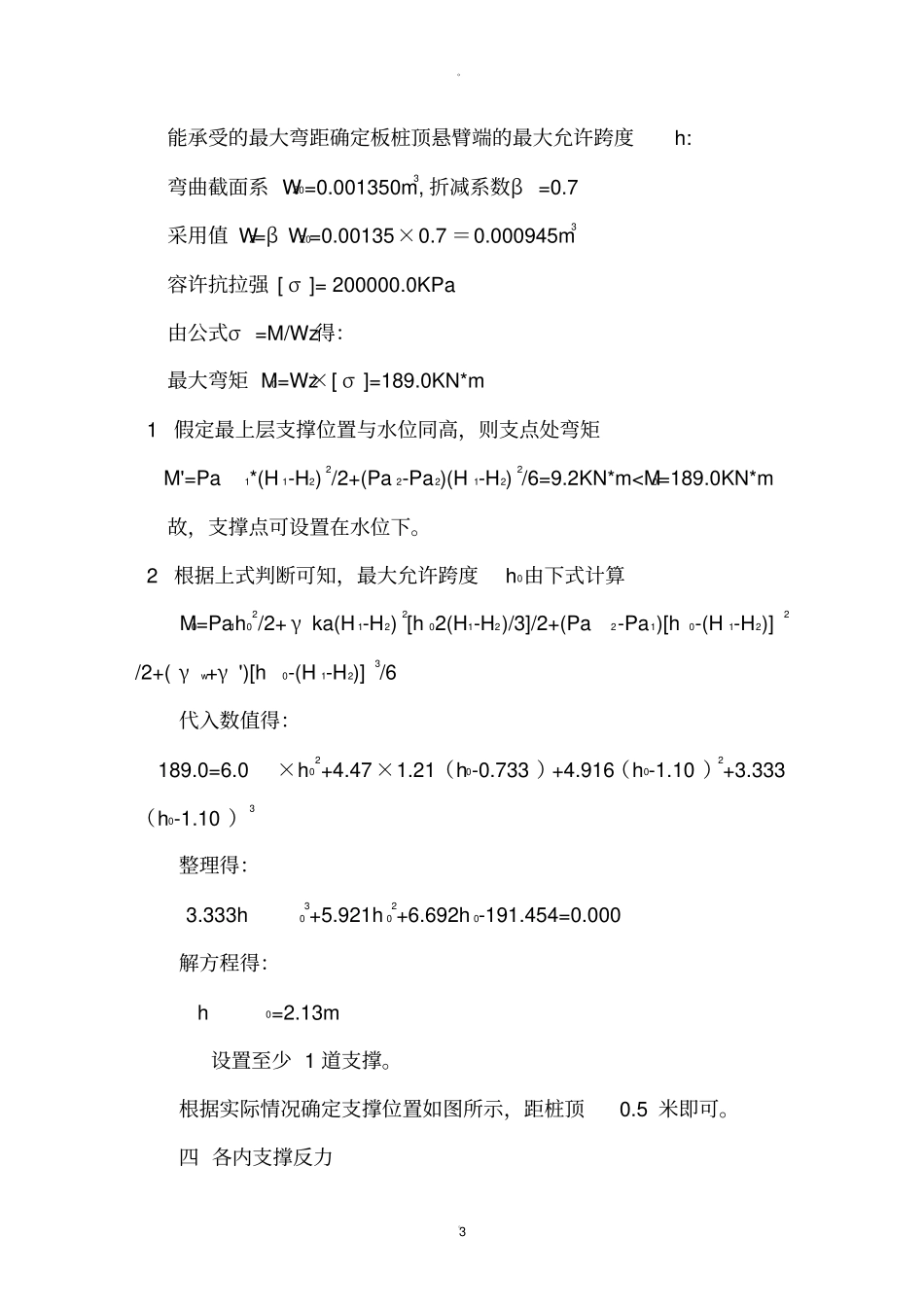

。。1钢板桩支护计算书以开挖深度3.5米和宽度1.1米为准计算一设计资料1桩顶高程H1：1.900m施工水位H2：1.600m2地面标高H0：2.40m开挖底面标高H3：-1.100m开挖深度H：3.500m。。23土的容重加全平均值γ1：18.3KN/m3土浮容重γ’：10.0KN/m3内摩擦角加全平均值Ф：20.10°4均布荷q：20.0KN/m25每段基坑开挖长a=10.0m基坑开挖宽b=1.1m二外力计算1作用于板桩上的土压力强度及压力分布图ka=tg2(45°-φ/2)=tg2(45-20.10/2)=0.49kp=tg2(45°+φ/2)=tg2(45+20.10/2)=2.05板桩外侧均布荷载换算填土高度h，h=q/r=20.0/18.3=1.09m桩顶以上土压力强度Pa1Pa1=r×（h+0.25)Ka=18.3×(1.09+0.25)×0.49=12.0KN/m2水位土压力强度Pa2Pa2=r×(h+3.5-3.00)Ka=18.3×(1.09+3.5-3.00)×0.49=14.3KN/m2开挖面土压力强度Pa3Pa3=[r×(h+3.5-3.00)+(r-rw)(3.00+3.40)}Ka=[18.3×(1.09+3.6-3.00)+(18.3-10)×(3.00+3.40)]×0.49=40.28KN/m2三确定内支撑层数及间距按等弯距布置确定各层支撑的30#B型钢板桩。。3能承受的最大弯距确定板桩顶悬臂端的最大允许跨度h:弯曲截面系WZ0=0.001350m3,折减系数β=0.7采用值WZ=βWZ0=0.00135×0.7＝0.000945m3容许抗拉强[σ]=200000.0KPa由公式σ=M/Wz得：最大弯矩M0=Wz×[σ]=189.0KN*m1假定最上层支撑位置与水位同高，则支点处弯矩M'=Pa1*(H1-H2)2/2+(Pa2-Pa2)(H1-H2)2/6=9.2KN*m1.3满足要求。。5七基坑底管涌验算KL=γ'T/γwh=2γ'/γwhw=2.03>1.5满足要求八坑底渗水量计算根据设计地质资料，土的综合渗透系数取K=0.080m/d基坑开挖面积A=a*b=180Q=KAi=KAhw/(hw+2T)=4.75m3/d九构造要求1为防止接缝处漏水，在沉桩前应在锁口处嵌填黄油、沥青或其他密封止水材料，必要时可在沉桩后坑外注浆防渗或另施工挡水帷幕。2在基坑转角出的支护钢板桩，应根据转角的平面形状做成相应的异形转角板桩，且转角桩和定位桩宜加长1m。。。6欢迎您的下载，资料仅供参考！致力为企业和个人提供合同协议，策划案计划书，学习资料等等打造全网一站式需求
