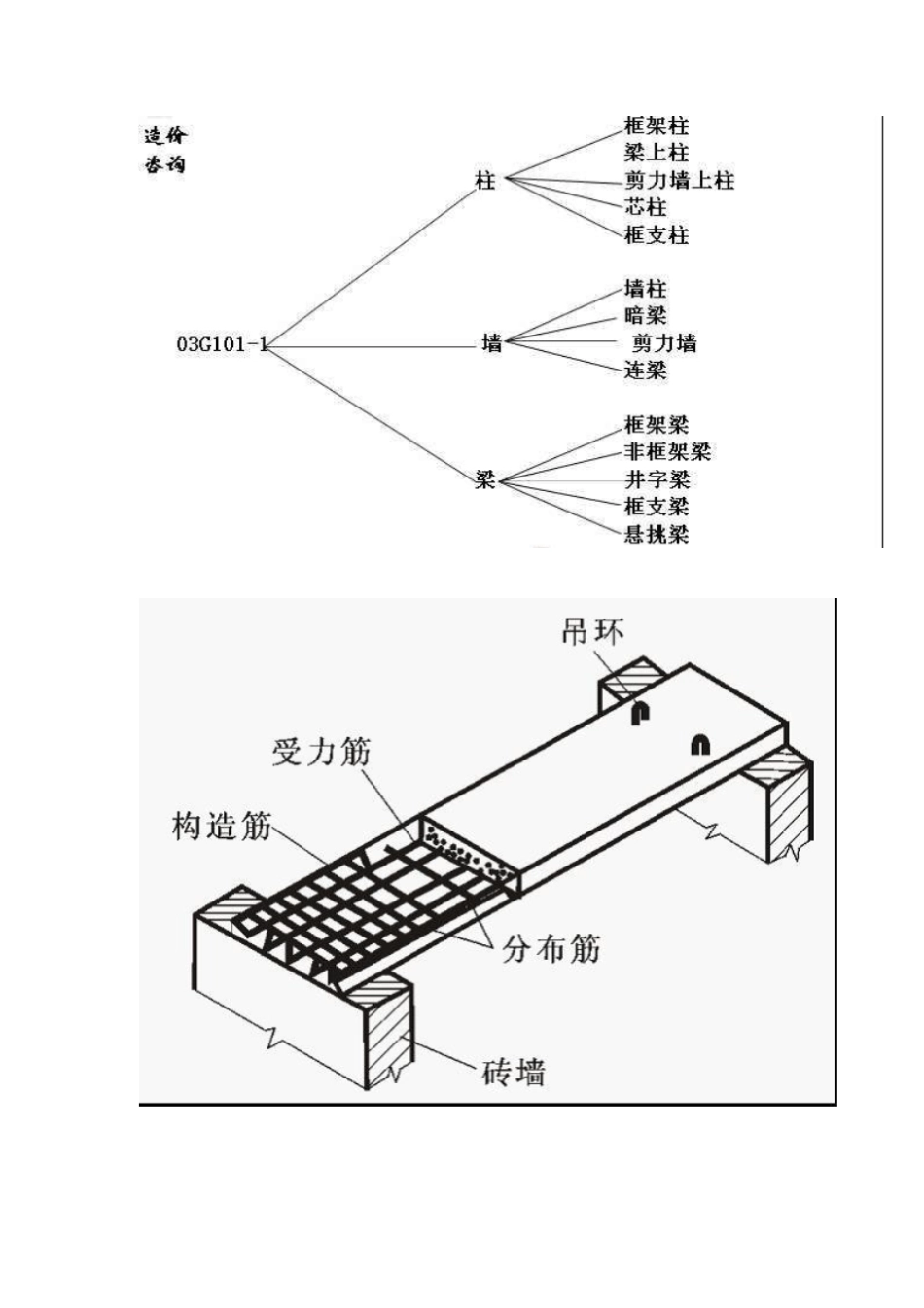

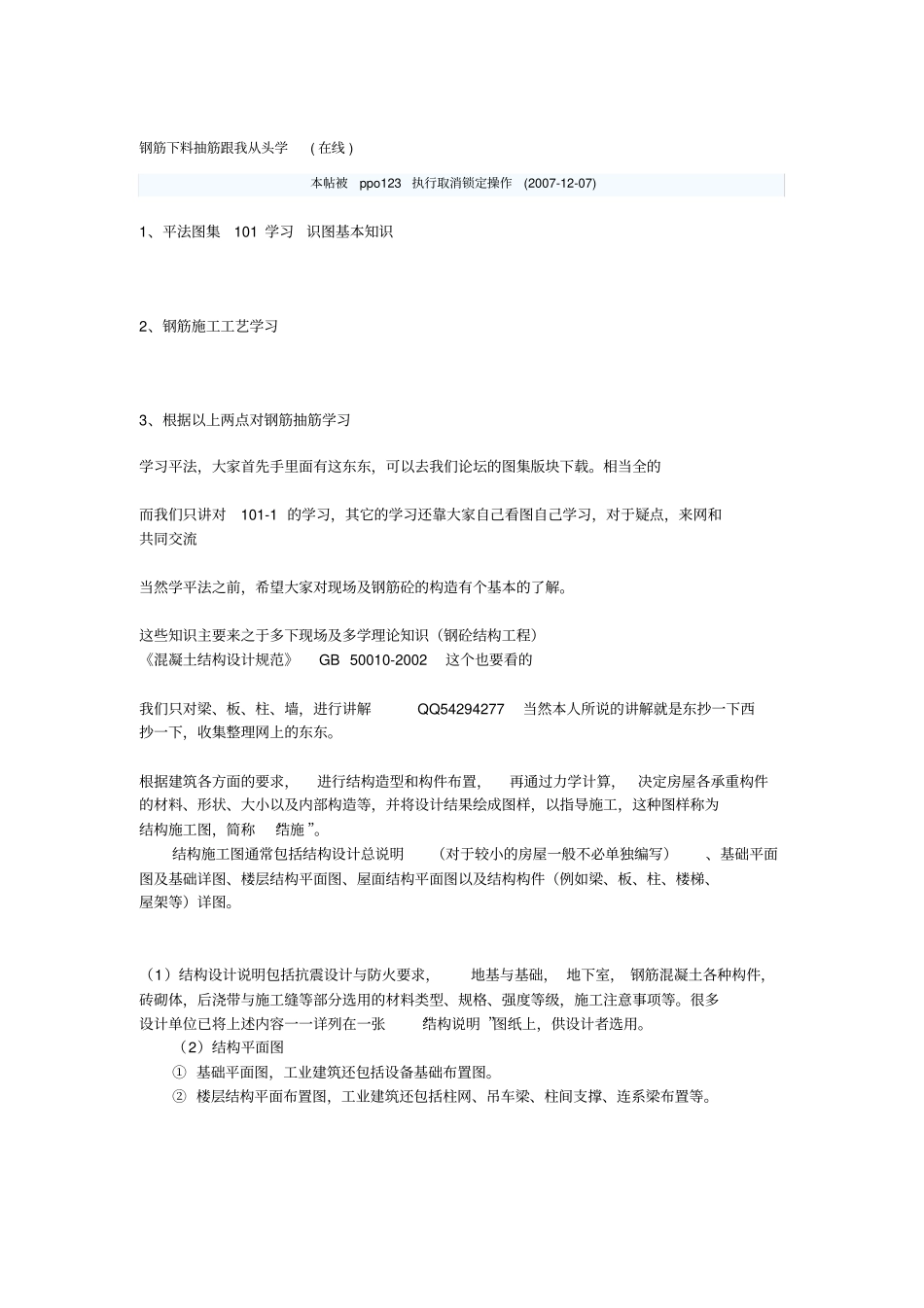

钢筋下料抽筋跟我从头学(在线)本帖被ppo123执行取消锁定操作(2007-12-07)1、平法图集101学习识图基本知识2、钢筋施工工艺学习3、根据以上两点对钢筋抽筋学习学习平法，大家首先手里面有这东东，可以去我们论坛的图集版块下载。相当全的而我们只讲对101-1的学习，其它的学习还靠大家自己看图自己学习，对于疑点，来网和共同交流当然学平法之前，希望大家对现场及钢筋砼的构造有个基本的了解。这些知识主要来之于多下现场及多学理论知识（钢砼结构工程）《混凝土结构设计规范》GB50010-2002这个也要看的我们只对梁、板、柱、墙，进行讲解QQ54294277当然本人所说的讲解就是东抄一下西抄一下，收集整理网上的东东。根据建筑各方面的要求，进行结构造型和构件布置，再通过力学计算，决定房屋各承重构件的材料、形状、大小以及内部构造等，并将设计结果绘成图样，以指导施工，这种图样称为结构施工图，简称“结施”。结构施工图通常包括结构设计总说明（对于较小的房屋一般不必单独编写）、基础平面图及基础详图、楼层结构平面图、屋面结构平面图以及结构构件（例如梁、板、柱、楼梯、屋架等）详图。（1）结构设计说明包括抗震设计与防火要求，地基与基础，地下室，钢筋混凝土各种构件，砖砌体，后浇带与施工缝等部分选用的材料类型、规格、强度等级，施工注意事项等。很多设计单位已将上述内容一一详列在一张“结构说明”图纸上，供设计者选用。（2）结构平面图①基础平面图，工业建筑还包括设备基础布置图。②楼层结构平面布置图，工业建筑还包括柱网、吊车梁、柱间支撑、连系梁布置等。（3）屋面结构平面图包括屋面板、天沟板、屋架、天窗架及支撑布置等。（4）构件详图①梁、板、柱及基础结构详图；②楼梯结构详图；③屋架结构详图。（5）其他详图如支撑详图等。结构施工图中常用的构件代号见表1.钢筋按其所起的作用分类如图7.4所示，配置在钢筋混凝土构件中的钢筋，按其所起的作用可分为以下几类：（1）受力筋承受拉力或压力的钢筋，在梁、板、柱等各种钢筋混凝土构件中都有配置。（2）架立筋一般只在梁中使用，与受力筋、箍筋一起形成钢筋骨架，用以固定箍筋位置。（3）箍筋一般多用于梁和柱内，用以固定受力筋位置，并承受部分斜拉应力。（4）分布筋一般用于板内，与受力筋垂直，用以固定受力筋的位置，与受力筋一起构成钢筋网，使力均匀分布给受力筋，并抵抗热胀冷缩所引起的变形。（5）构造筋因构件在构造上的要求或施工安装需要而配置的钢筋。如图7.中的板，在支座处于板的顶部所加的构造筋，属于前者；两端的吊环则属于后者。(6)钢筋的种类与符号热轧钢筋是建筑工程中用量最大的钢筋，主要用于钢筋混凝土和预应力混凝土配筋。钢筋有光圆钢筋和带肋钢筋之分，热轧光圆钢筋的牌号为HPB235；常用带肋钢筋的牌号有HRB335、HRB400和RRB400几种。其强度、代号、规格范围见表7.2（详见P99）。对于预应力构件中常用的钢绞线、钢丝等可查阅有关的资料，此处不再细述。保护层和弯钩钢筋混凝土构件的钢筋不允许外露。为了保护钢筋，防锈、防火和防腐蚀，在钢筋的外边缘与构件表面之间应留有一定厚度的保护层，见表7.3（详见P99）。为了使钢筋和混凝土具有良好的粘结力，应在光圆钢筋两端做成半圆弯钩或直弯钩；带纹钢筋与混凝土的粘结力强，两端可不做弯钩。箍筋两端在交接处也要做出弯钩。弯钩的常见形式和画法如图平法的标高定义?按平法设计绘制结构施工图时，应当用表格或其他方式注明包括地下和地上各层的结构层楼(地)面标高、结构层高及相应的结构层号。?结构层楼面标高系指将建筑图中的各层地面和楼面标高值扣除建筑面层及垫层做法厚度后的标高，结构层号应与建筑楼层号对应一致。平法柱平法柱的分类?KZ——框架柱?KZZ——框支柱?XZ——芯柱?LZ——梁上柱?QZ——墙柱平法柱的标注方法?列表注写方式?列表注写方式，系在柱平面布置图上，分别在同一编号的柱中选择一个截面标注几何参数代号：在柱表中注写柱号、柱段起止标高、几何尺寸与配筋的具体数值，并配以各种柱截面形状及其箍筋类型图的方式，来表达柱平法施工图。?截面注写方式?截面注写方式，系在分标准层绘制的柱平面布置图...
