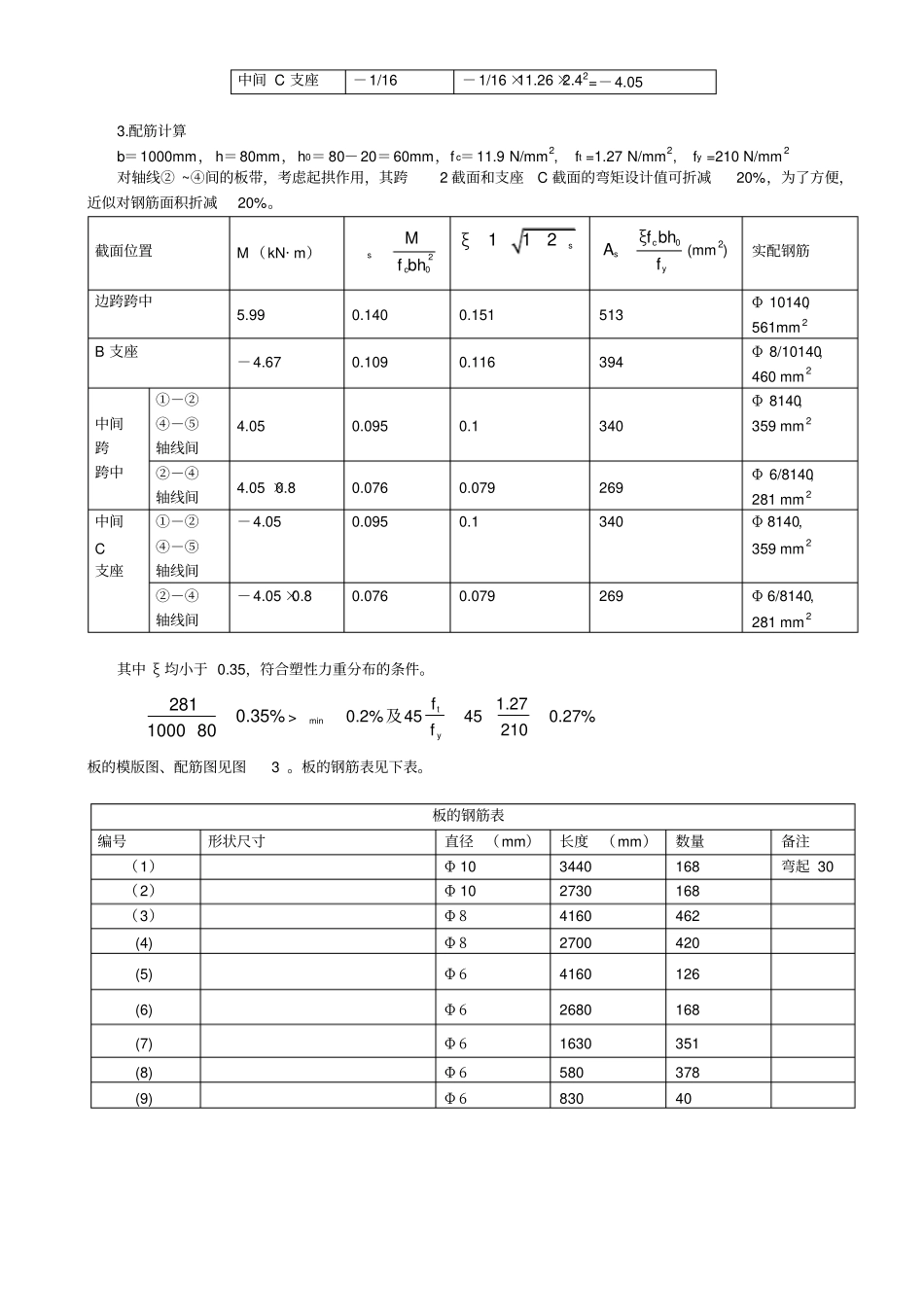

钢筋混凝土单向板肋梁楼盖课程设计计算书一、设计资料某建筑现浇钢筋混凝土楼盖,建筑轴线及柱网平面见图1。层高4.5m。楼面可变荷载标准值5kN/m2,其分项系数1.3。楼面面层为30mm厚现制水磨石,下铺70mm厚水泥石灰焦渣,梁板下面用20mm厚石灰砂浆抹灰梁、板混凝土均采用C25级;钢筋直径≥12mm时,采用HRB335钢,直径<12mm,采用HPB235钢。二、结构布置楼盖采用单向板肋形楼盖方案,梁板结构布置及构件尺寸见图1。图1单向板肋形楼盖结构布置三、板的计算板厚80mm。板按塑性力重分布方法计算,取每m宽板带为计算单元,有关尺寸及计算简图如图2所示。图2板的计算简图1.荷载计算30mm现制水磨石0.65kN/m270mm水泥焦渣14kN/m3×0.07m=0.98kN/m280mm钢筋混凝土板25kN/m3×0.08m=2kN/m220mm石灰砂浆17kN/m3×0.02m=0.34kN/m2恒载标准值gk=3.97kN/m2活载标准值qk=5.0kN/m2荷载设计值p=1.2×3.97+1.3×5.0=11.26kN/m2每米板宽p=11.26kN/m2.力计算计算跨度板厚h=80mm,次梁b×h=200mm×450mm边跨l01=2600-100-120+80/2=2420mm中间跨l02=2600-200=2400mm跨度差(2420—2400)/2400=0.83<10%,故板可按等跨连续板计算。板的弯矩计算截面位置弯矩系数α弯矩M=αpl02(kN·m)边跨跨中1/111/11×11.26×2.422=5.99B支座-1/14-1/14×11.26×2.422=-4.67中间跨跨中1/161/16×11.26×2.42=4.05中间C支座-1/16-1/16×11.26×2.42=-4.053.配筋计算b=1000mm,h=80mm,h0=80-20=60mm,fc=11.9N/mm2,ft=1.27N/mm2,fy=210N/mm2对轴线②~④间的板带,考虑起拱作用,其跨2截面和支座C截面的弯矩设计值可折减20%,为了方便,近似对钢筋面积折减20%。截面位置M(kN·m)20scMfbh112sξ0csyξfbhAf(mm2)实配钢筋边跨跨中5.990.1400.151513Φ10140,561mm2B支座-4.670.1090.116394Φ8/10140,460mm2中间跨跨中①-②④-⑤轴线间4.050.0950.1340Φ8140,359mm2②-④轴线间4.05×0.80.0760.079269Φ6/8140,281mm2中间C支座①-②④-⑤轴线间-4.050.0950.1340Φ8140,359mm2②-④轴线间-4.05×0.80.0760.079269Φ6/8140,281mm2其中ξ均小于0.35,符合塑性力重分布的条件。2810.35%100080>min1.270.2%45450.27%210tyff及板的模版图、配筋图见图3。板的钢筋表见下表。板的钢筋表编号形状尺寸直径(mm)长度(mm)数量备注(1)Φ103440168弯起30(2)Φ102730168(3)Φ84160462(4)Φ82700420(5)Φ64160126(6)Φ62680168(7)Φ61630351(8)Φ6580378(9)Φ683040图3板的模版图、配筋图四、次梁计算b=200mm,h=450mm。次梁按塑性力重分布方法计算,截面尺寸及计算简图见图4。图4次梁的计算简图1.荷载计算由板传来恒载3.97kN/m2×2.6m=10.32kN/m次梁自重25kN/m3×0.2m×(0.45-0.08)m=1.85kN/m次梁抹灰17kN/m3×0.02m×(0.45-0.08)m×2=0.25kN/m恒载标准值gk=12.42kN/m活载标准值qk=5kN/m2×2.6m=13kN/m荷载计算值p=1.2×12.42+1.3×13=31.8kN/m2.力计算计算跨度主梁b×h=300mm×800mm边跨净跨ln1=5900-120-150=5630mm计算跨度l01=5630+250/2=5755mm中间跨净跨ln2=6000-300=5700mm计算跨度l02=ln2=5700mm跨度差(5755-5700)/5700=0.96%<10%故次梁可按等跨连续梁计算。次梁的弯矩计算截面位置弯矩系数α弯矩M=αpl02(kN·m)边跨跨中1/111/11×31.8×5.7552=95.75B支座-1/11-1/11×31.8×5.7552=-95.75中间跨跨中1/161/16×31.8×5.72=64.57中间C支座-1/16-1/16×31.8×5.72=-64.57次梁的剪力计算截面位置剪力系数β剪力V=βpln(kN·m)边支座A0.40.4×31.8×5.63=71.6B支座(左)0.60.6×31.8×5.63=107.4B支座(右)0.50.5×31.8×5.7=90.63中间C支座0.50.4×31.8×5.7=90.633.配筋计算正截面承载力计算次梁跨中截面按T形截面计算,其翼缘宽度为边跨bf’=1/3×5755=1918mm<2600mm中跨bf’=1/3×5700=1900<2600mmh=450mm,h0=450-35=415mm,hf’=80mm0()2fcffhfbhh=11.9×1900×80(415-802)=678kN·m>95.75kN·m故次梁跨中截面均按第一类T形截面计算。次梁支座截面按矩形截面计算b=200mmfc=11.9N/mm2,fy=300N/mm2截面位置M(kN·m)...
