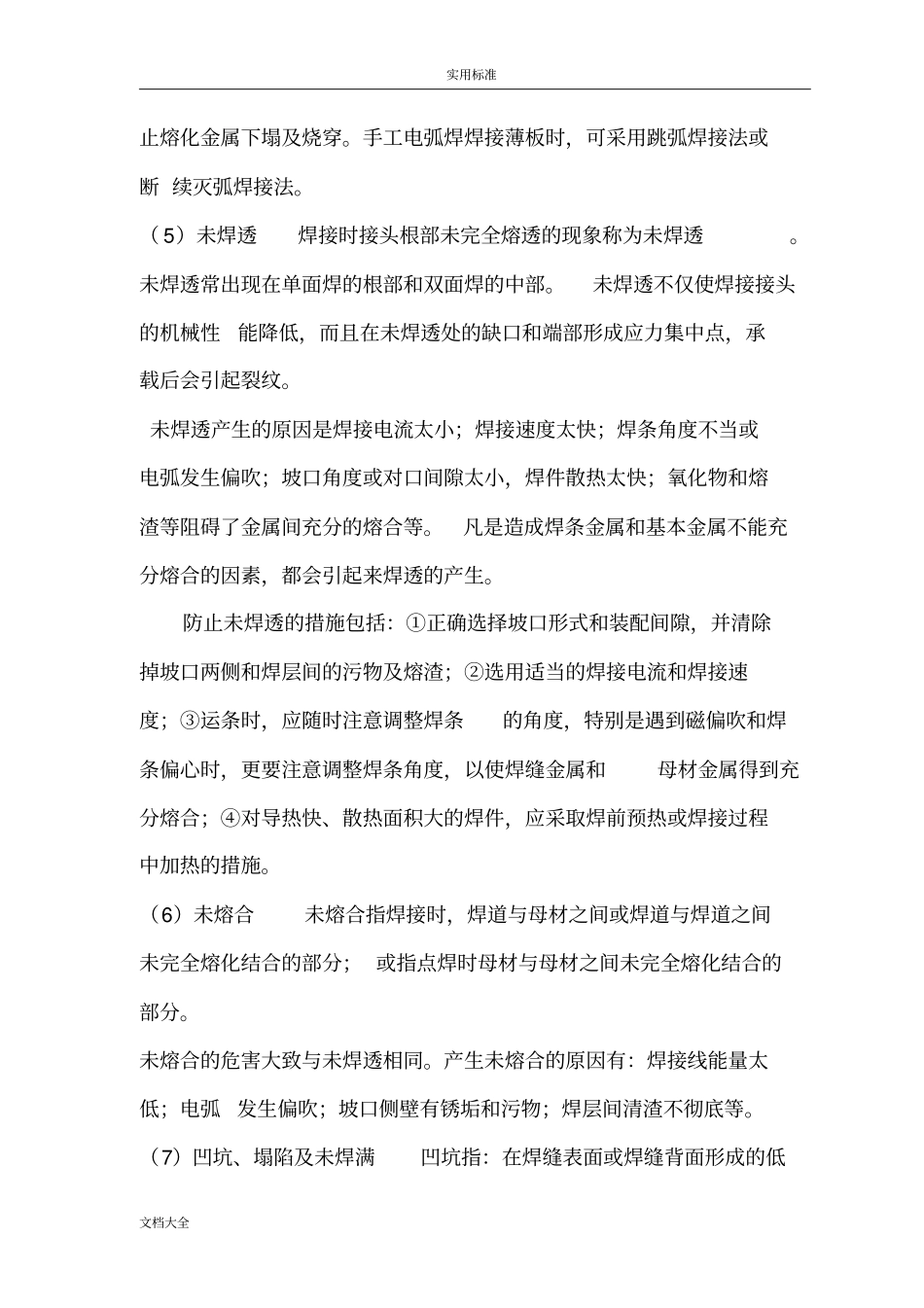

实用标准文档大全第八章：焊接缺陷及焊接质量检验学习要求：掌握焊接中各种焊接缺陷，了解焊接缺陷产生的原因及预防措施，掌握各种焊接检验方法。掌握公司焊缝外观检验标准，课时：4课时基本内容前言：随着科学技术的发展，焊接在工业生产中的地位更加重要。从大量结构的事故原因分析结果可以看出，很多是由于焊接质量不好造成的，而焊工的责任心和操作技能直接影响到焊接质量。为提高焊工的素质，保证焊接结构的使用安全、可靠，对焊工进行培训与考核是十分必要的。第一节焊接缺陷焊接缺陷：焊接接头中产生的不符合设计或工艺文件要求的缺陷一、焊接缺陷的分类按焊接缺陷在焊缝中的位置，可分为外部缺陷与内部缺陷两大类。外部缺陷位于焊缝区的外表面，肉眼或用低倍放大镜即可观察到。例如：焊缝尺寸不符合要求、咬边、焊瘤、弧坑、烧穿、下塌、表面气孔、表面裂纹等。内部缺陷位于焊缝内部，需用破坏性实验或探伤方法来发现。例如：未焊透、未熔合、夹渣、内部气孔、内部裂纹等。二、常见电焊缺陷（1）焊缝尺寸不符合要求主要指焊缝宽窄不一、高低不平、余高不实用标准文档大全足或过高等。焊缝尺寸过小会降低焊接接头强度；尺寸过大将增加结构的应力和变形，造成应力集中，还增加焊接工作量。焊接坡口角度不当或装配间隙不均匀，焊接电流过大或过小，运条方式或速度及焊角角度不当等均会造成焊缝尺寸不符合要求。（2）咬边由于焊接参数选择不当，或操作工艺不正确，沿焊趾的母材部位产生的沟槽或凸陷即为咬边。咬边使母材金属的有效截面减小，减弱了焊接接头的强度，而且在咬边处易引起应力集中，承载后有可能在咬边处产生裂纹，甚至引起结构的破坏。产生咬边的原因操作方式不当，焊接规范选择不正确，如焊接电流过大，电弧过长，焊条角度不当等。咬边超过允许值，应予补焊。（3）焊瘤焊接过程中，熔化金属流淌到焊缝之外未熔化的母材上，所形成的金属瘤即为焊瘤。焊瘤不仅影响焊缝外表的美观，而且焊瘤下面常有未焊透缺陷，易造成应力集中。对于管道接头来说，管道内部的焊瘤还会使管内的有效面积减少，严重时使管内产生堵塞。焊瘤常在立焊和仰焊时发生。焊缝间隙过大，焊条角度和运条方法不正确，焊条质量不好，焊接电流过大或焊接速度太慢等均可引起焊瘤的产生。（4）烧穿焊接过程中，熔化金属自坡口背面流出，形成穿孔的缺陷称为烧穿。烧穿常发生于打底焊道的焊接过程中。发生烧穿，焊接过程难以继续进行，是一种不允许存在的焊接缺陷。造成烧穿的主要原因是焊接电流太大或焊接速度太低；坡口和间隙太大或钝边太薄以及操作不当等。为了防止烧穿，要正确设计焊接坡口尺寸，确保装配质量，选用适当的焊接工艺参数。单面焊可采用加铜垫板或焊剂垫等办法防实用标准文档大全止熔化金属下塌及烧穿。手工电弧焊焊接薄板时，可采用跳弧焊接法或断续灭弧焊接法。（5）未焊透焊接时接头根部未完全熔透的现象称为未焊透。未焊透常出现在单面焊的根部和双面焊的中部。未焊透不仅使焊接接头的机械性能降低，而且在未焊透处的缺口和端部形成应力集中点，承载后会引起裂纹。未焊透产生的原因是焊接电流太小；焊接速度太快；焊条角度不当或电弧发生偏吹；坡口角度或对口间隙太小，焊件散热太快；氧化物和熔渣等阻碍了金属间充分的熔合等。凡是造成焊条金属和基本金属不能充分熔合的因素，都会引起来焊透的产生。防止未焊透的措施包括：①正确选择坡口形式和装配间隙，并清除掉坡口两侧和焊层间的污物及熔渣；②选用适当的焊接电流和焊接速度；③运条时，应随时注意调整焊条的角度，特别是遇到磁偏吹和焊条偏心时，更要注意调整焊条角度，以使焊缝金属和母材金属得到充分熔合；④对导热快、散热面积大的焊件，应采取焊前预热或焊接过程中加热的措施。（6）未熔合未熔合指焊接时，焊道与母材之间或焊道与焊道之间未完全熔化结合的部分；或指点焊时母材与母材之间未完全熔化结合的部分。未熔合的危害大致与未焊透相同。产生未熔合的原因有：焊接线能量太低；电弧发生偏吹；坡口侧壁有锈垢和污物；焊层间清渣不彻底等。（7）凹坑、塌陷及未焊满凹坑指：在焊缝表面或焊缝背面形成的低实用标准文档...
