锚杆的挡墙施工方案设计VIP免费

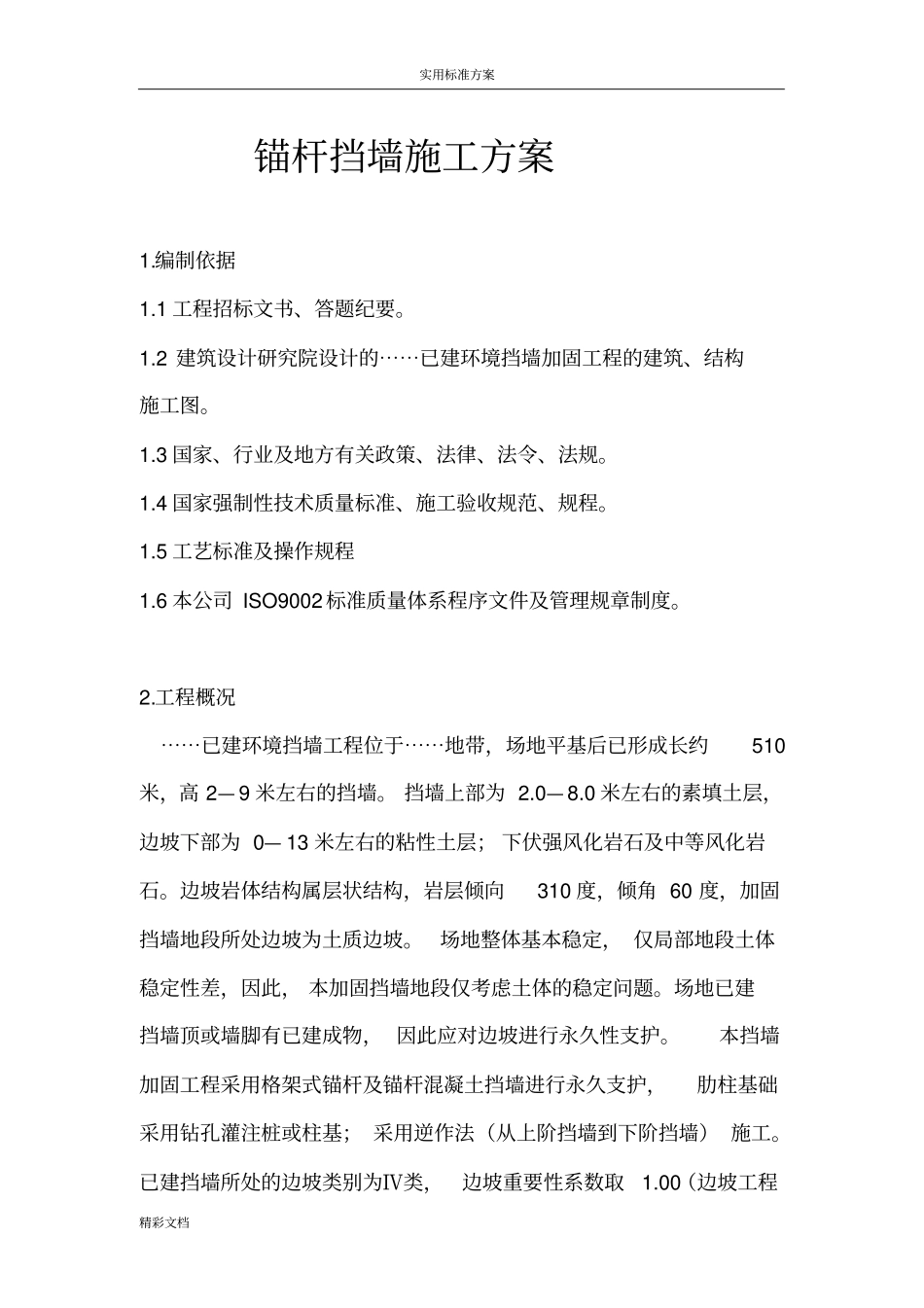

实用标准方案精彩文档锚杆挡墙施工方案1.编制依据1.1工程招标文书、答题纪要。1.2建筑设计研究院设计的⋯⋯已建环境挡墙加固工程的建筑、结构施工图。1.3国家、行业及地方有关政策、法律、法令、法规。1.4国家强制性技术质量标准、施工验收规范、规程。1.5工艺标准及操作规程1.6本公司ISO9002标准质量体系程序文件及管理规章制度。2.工程概况⋯⋯已建环境挡墙工程位于⋯⋯地带，场地平基后已形成长约510米，高2—9米左右的挡墙。挡墙上部为2.0—8.0米左右的素填土层，边坡下部为0—13米左右的粘性土层；下伏强风化岩石及中等风化岩石。边坡岩体结构属层状结构，岩层倾向310度，倾角60度，加固挡墙地段所处边坡为土质边坡。场地整体基本稳定，仅局部地段土体稳定性差，因此，本加固挡墙地段仅考虑土体的稳定问题。场地已建挡墙顶或墙脚有已建成物，因此应对边坡进行永久性支护。本挡墙加固工程采用格架式锚杆及锚杆混凝土挡墙进行永久支护，肋柱基础采用钻孔灌注桩或柱基；采用逆作法（从上阶挡墙到下阶挡墙）施工。已建挡墙所处的边坡类别为Ⅳ类，边坡重要性系数取1.00（边坡工程实用标准方案精彩文档安全等级为二级）。坡顶附加荷载为30KN/m2，M30水泥砂浆与岩石之间的粘结强度为0.25Mpa。中风化岩石的饱和抗压强度标准值：泥岩：4200Kpa，砂岩：6000Kpa，灰岩：41400Kpa。2.1锚杆按2.0m×2.5m网格布设。2.2锚杆孔径分别为110mm和130mm，主筋2Φ25（A-A、B-B、D-D、E-E、F-F、G-G、H-H地段）和3Φ25（D-D地段）；M30水泥砂浆。2.3肋柱及联梁：截面400×400，主筋6Φ20，箍筋φ8@150，锚杆1米范围加密为100，C25砼。2.4.土层及强风化岩层中的锚杆应作防腐处理，可采用润滑油三度、沥青玻纤布缠裹两层的方法。2.5砼墙厚200mm，水平筋φ12@150（双层），竖向筋φ10@150（双向），拉结筋φ6.5@450呈梅花形，C25砼。2.6.泄水孔按2500×20000网格布臵，孔径150mm，外倾5%，孔周500mm范围采用卵石堆壤。2.7.挡墙每20m设伸缩缝一道，缝宽30mm，缝中嵌沥青麻筋。2.8.格架式锚杆及锚杆挡土墙采用逆作法施工，即从上阶挡墙施工至下阶挡墙。2.9.砼保护层厚度：梁、肋柱、墙均为35mm。3.招标要求及投标承诺3.1招标要求实用标准方案精彩文档1.1施工工期要求按建设单位对本工程的工期要求，工期为60天。开、竣工时间中标后合同约定。1.2.工程质量要求按照建设单位的质量要求本工程质量一次验收达到符合国家规范要求的合格标准。1.3环境保护要求保证工程现场的良好排水环境，对工程中现场的排水及废水处理方法应符合当地管理机构和业主代表的要求。确保在施工期间的余土和垃圾的处臵应根据业主代表核准的地方和方式将其处理。运载车辆离开工地前应彻底清扫，确保施工的设备、劳力和材料运输在施工期间保持公共道路清洁。确保场地和全部施工保持良好的卫生状况。健康和卫生事宜应符合当地卫生保健部门或其它主管部门的规定。确保施工期间现场边界测得的噪声值不超过周围噪声标准加15分贝。遵守有关部门对工地的防火要求。3.2投标承诺2.1工程质量承诺我们将精心组织施工，确定工程质量按国家验收标准GBJ301-88《建筑工程质量检验评定标准》进行验收，并由建设单位、监理单位、设计单位一次验收达到符合国家规范要求的合格标准。2.2施工工期承诺经我们认真讨论、采取科学合理的工序安排、穿插和抢工期措施，我们承诺施工总工期控制在60天内。2.3服务承诺2.3.1施工过程中服务承诺的内容及范围▲服务是指为建设单位及监理方、设计方的服务。实用标准方案精彩文档▲提供办公备件，道路铺设，施工作业面通道搭设及安全防护。▲对施工图设计的不合理、影响使用功能、经济、美观等方面为业主利益考虑，并提出合理化建议报送建设单位。▲及时处理解决建设单位、监理方、设计方来电、来函、来访所提出的施工中存在的问题。▲为建设单位提供召集会议的场所及服务设施。▲提供产品使用注意事项和使用方法。3.2.3.2施工过程中的服务工作安排及责任者▲由项目生产技术副经理负责组织，时常与建设单位联系，征求意见，作好服务记录。▲由项目经理负责组织与生产技术副经理配合协调，时常与建设单位、监理工程师等联...
