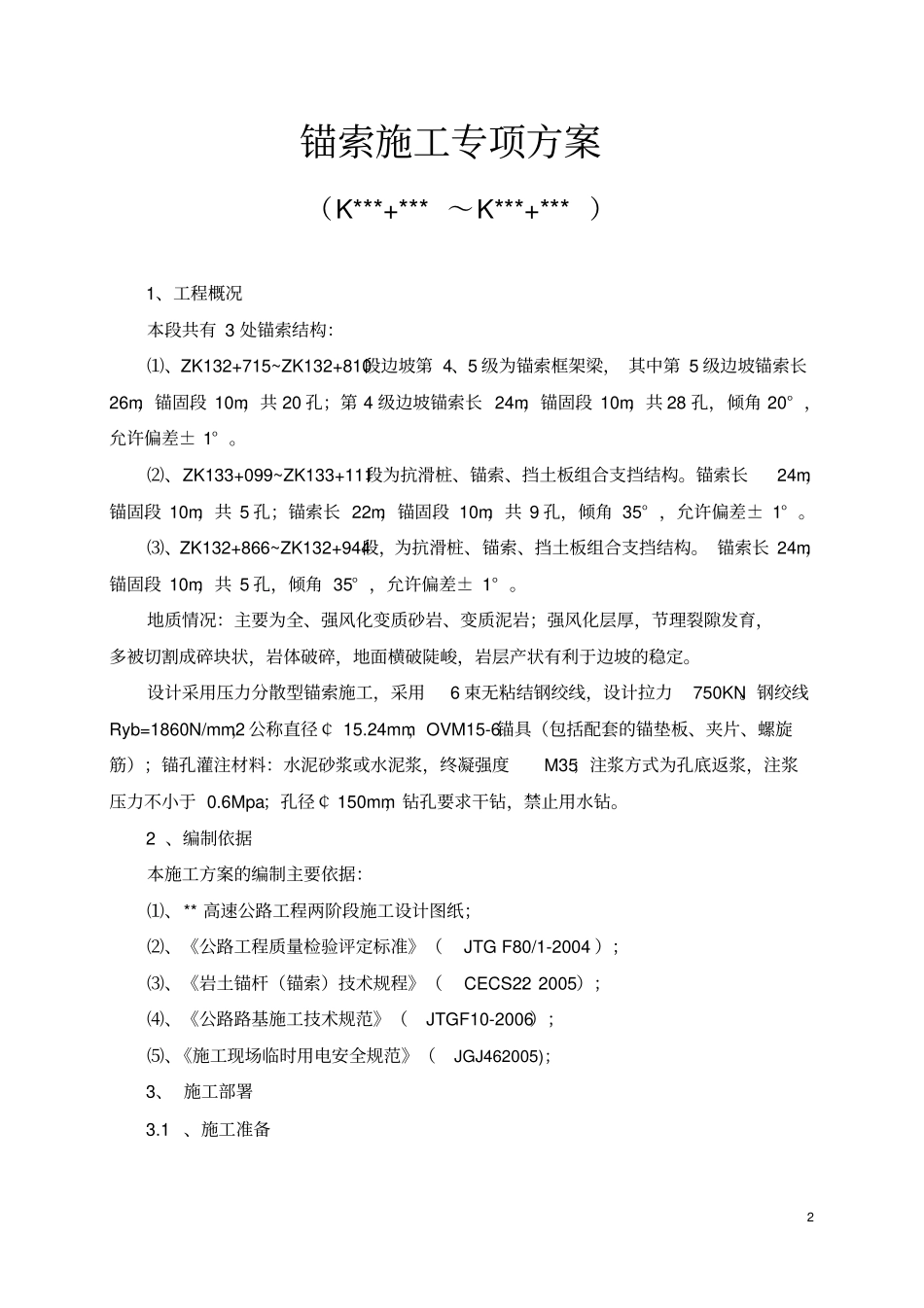

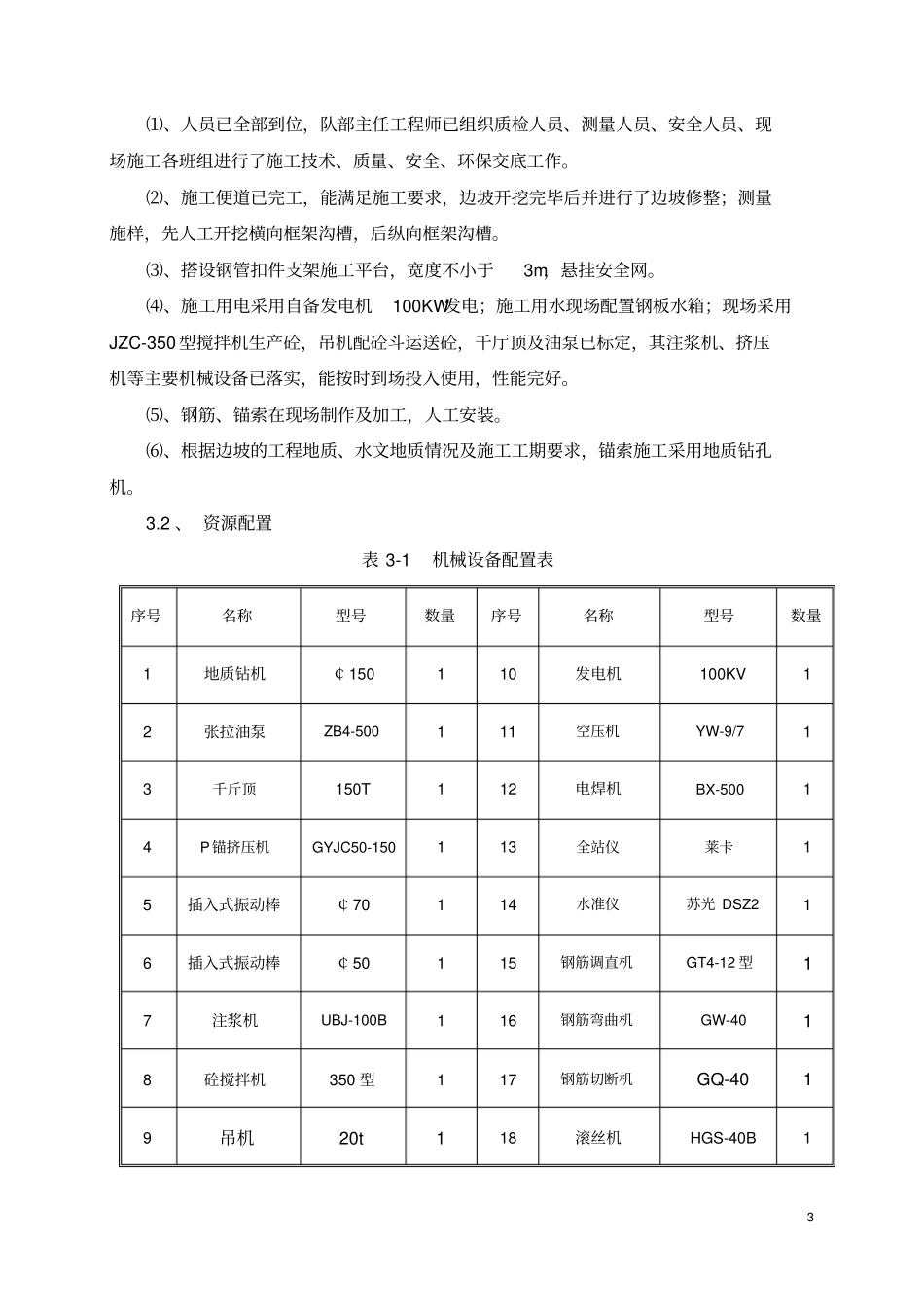

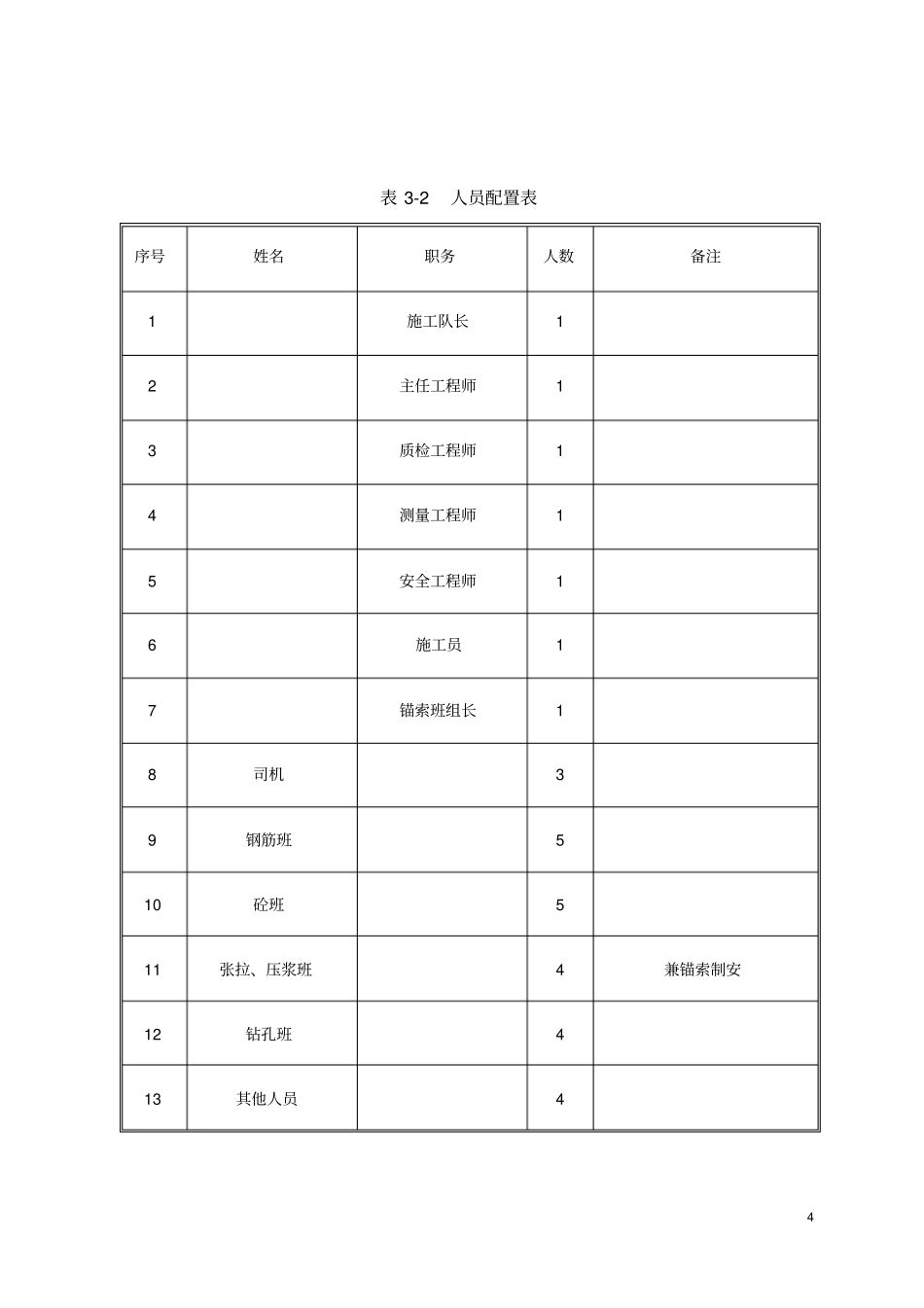

2锚索施工专项方案（K***+***～K***+***）1、工程概况本段共有3处锚索结构：⑴、ZK132+715~ZK132+810段边坡第4、5级为锚索框架梁，其中第5级边坡锚索长26m，锚固段10m，共20孔；第4级边坡锚索长24m，锚固段10m，共28孔，倾角20°，允许偏差±1°。⑵、ZK133+099~ZK133+111段为抗滑桩、锚索、挡土板组合支挡结构。锚索长24m，锚固段10m，共5孔；锚索长22m，锚固段10m，共9孔，倾角35°，允许偏差±1°。⑶、ZK132+866~ZK132+944段，为抗滑桩、锚索、挡土板组合支挡结构。锚索长24m，锚固段10m，共5孔，倾角35°，允许偏差±1°。地质情况：主要为全、强风化变质砂岩、变质泥岩；强风化层厚，节理裂隙发育，多被切割成碎块状，岩体破碎，地面横破陡峻，岩层产状有利于边坡的稳定。设计采用压力分散型锚索施工，采用6束无粘结钢绞线，设计拉力750KN。钢绞线Ryb=1860N/mm2，公称直径￠15.24mm，OVM15-6锚具（包括配套的锚垫板、夹片、螺旋筋）；锚孔灌注材料：水泥砂浆或水泥浆，终凝强度M35；注浆方式为孔底返浆，注浆压力不小于0.6Mpa；孔径￠150mm，钻孔要求干钻，禁止用水钻。2、编制依据本施工方案的编制主要依据：⑴、**高速公路工程两阶段施工设计图纸；⑵、《公路工程质量检验评定标准》（JTGF80/1-2004）；⑶、《岩土锚杆（锚索）技术规程》（CECS22：2005）；⑷、《公路路基施工技术规范》（JTGF10-2006）；⑸、《施工现场临时用电安全规范》（JGJ462005)；3、施工部署3.1、施工准备3⑴、人员已全部到位，队部主任工程师已组织质检人员、测量人员、安全人员、现场施工各班组进行了施工技术、质量、安全、环保交底工作。⑵、施工便道已完工，能满足施工要求，边坡开挖完毕后并进行了边坡修整；测量施样，先人工开挖横向框架沟槽，后纵向框架沟槽。⑶、搭设钢管扣件支架施工平台，宽度不小于3m，悬挂安全网。⑷、施工用电采用自备发电机100KW发电；施工用水现场配置钢板水箱；现场采用JZC-350型搅拌机生产砼，吊机配砼斗运送砼，千厅顶及油泵已标定，其注浆机、挤压机等主要机械设备已落实，能按时到场投入使用，性能完好。⑸、钢筋、锚索在现场制作及加工，人工安装。⑹、根据边坡的工程地质、水文地质情况及施工工期要求，锚索施工采用地质钻孔机。3.2、资源配置表3-1机械设备配置表序号名称型号数量序号名称型号数量1地质钻机￠150110发电机100KV12张拉油泵ZB4-500111空压机YW-9/713千斤顶150T112电焊机BX-50014P锚挤压机GYJC50-150113全站仪莱卡15插入式振动棒￠70114水准仪苏光DSZ216插入式振动棒￠50115钢筋调直机GT4-12型17注浆机UBJ-100B116钢筋弯曲机GW-4018砼搅拌机350型117钢筋切断机GQ-4019吊机20t118滚丝机HGS-40B14表3-2人员配置表序号姓名职务人数备注1施工队长12主任工程师13质检工程师14测量工程师15安全工程师16施工员17锚索班组长18司机39钢筋班510砼班511张拉、压浆班4兼锚索制安12钻孔班413其他人员453.3工期计划结合本队总体施工安排及土方开挖进度，锚索施工期为：2013.10.1～2014.10.31，实际工期为100天。图3-1施工进度横道图序号施工段工期2013年2014年10111245678910天上旬中旬下旬上旬中旬下旬上旬中旬下旬上旬中旬下旬上旬中旬下旬上旬中旬下旬上旬中旬下旬上旬中旬下旬上旬中旬下旬上旬中旬下旬1ZK132+715~ZK132+810段5级302ZK132+715~ZK132+810段4级303ZK132+866~ZK132+944段204ZK133+099~ZK133+111段20注：白黑线为框架梁、抗滑桩施工期，黑粗线为锚索施工期。64、施工工艺、方法4.1工艺流程遵循“分段分层、由上而下、先锚固、后开挖”的原则进行锚索施工及沟槽开挖。开挖土方至每道横梁底位置后,进行相应位置锚索钻孔、注浆、现浇横梁、张拉锚固，现浇纵梁等施工；抗滑桩顶及横系梁浇筑砼之前预埋锚索孔道。图4-1预应力锚索施工工艺流程图二次灌浆养护张拉锁定单锚施工结束钻孔锚索安装一次灌浆成孔深度检查测定浆液流动度取样锚索质量检查锚孔定位锚索加工制作钻机就位确定锚索位置锚固角机械材料进场及检验造孔设备检验74.2、施工方法(1)、锚孔测量放线根据工点边坡立面图，按设计要求，将锚孔位置准确测放在坡面上，孔位误差不得超过±50...
