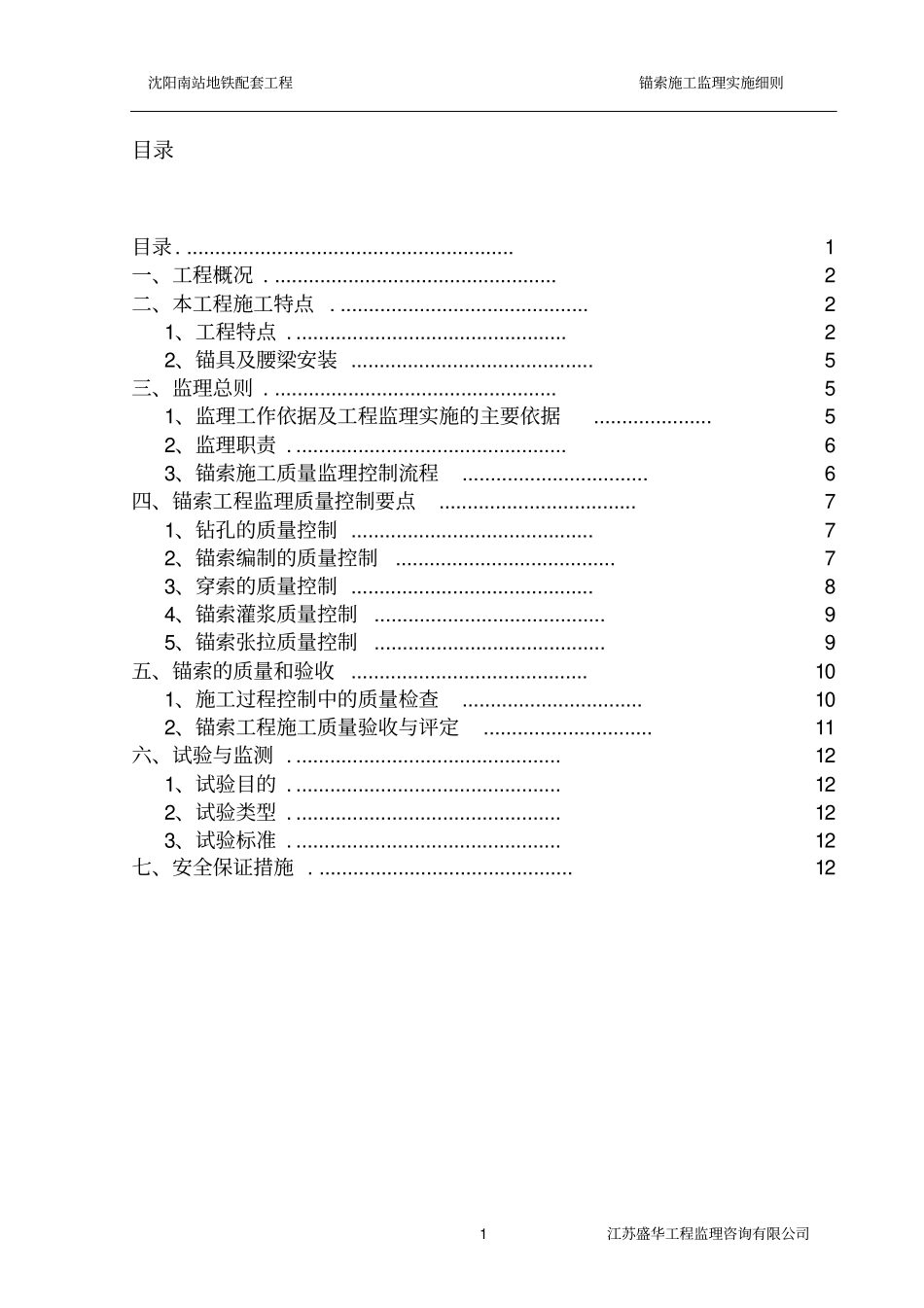

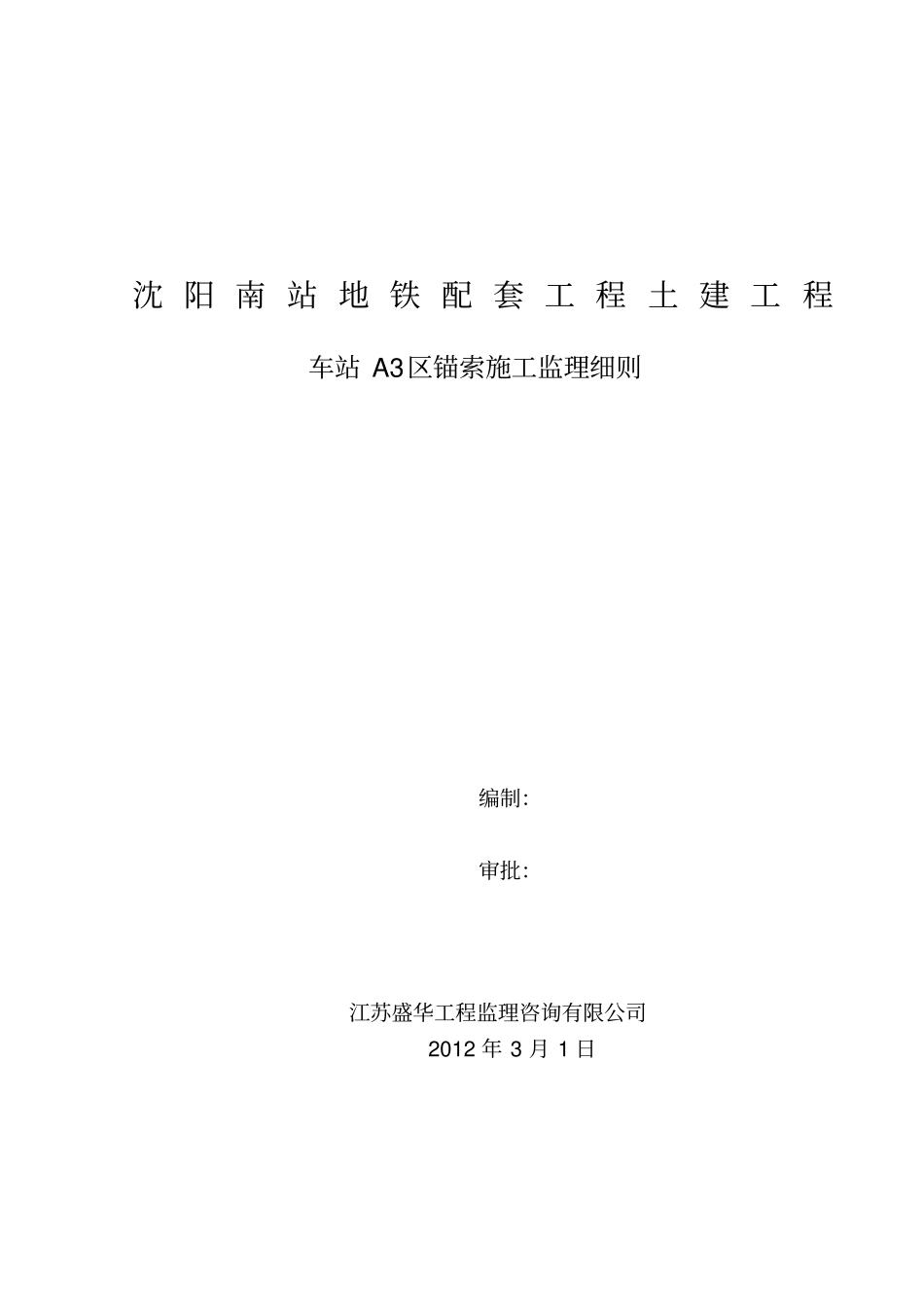

沈阳南站地铁配套工程土建工程车站A3区锚索施工监理细则编制：审批：江苏盛华工程监理咨询有限公司2012年3月1日沈阳南站地铁配套工程锚索施工监理实施细则江苏盛华工程监理咨询有限公司1目录目录...........................................................1一、工程概况...................................................2二、本工程施工特点.............................................21、工程特点.................................................22、锚具及腰梁安装...........................................5三、监理总则...................................................51、监理工作依据及工程监理实施的主要依据.....................52、监理职责.................................................63、锚索施工质量监理控制流程.................................6四、锚索工程监理质量控制要点...................................71、钻孔的质量控制...........................................72、锚索编制的质量控制.......................................73、穿索的质量控制...........................................84、锚索灌浆质量控制.........................................95、锚索张拉质量控制.........................................9五、锚索的质量和验收..........................................101、施工过程控制中的质量检查................................102、锚索工程施工质量验收与评定..............................11六、试验与监测................................................121、试验目的................................................122、试验类型................................................123、试验标准................................................12七、安全保证措施..............................................12沈阳南站地铁配套工程锚索施工监理实施细则江苏盛华工程监理咨询有限公司2一、工程概况沈阳南站地铁配套工程包括东广场下地铁4号线和10号线沈阳南站站及相关区间、国铁站房10号线区间、西广场下10号线区间。东广场地下二层车站处基坑东西向宽151.95m，南北向宽100.32m，深13.79m，南北二侧与市政基坑衔接处采用放坡开挖，西侧与国铁地下一层衔接处围护结构采用钻孔桩+一道钢支撑+一道钢倒撑，东侧与市政地下一层衔接处围护结构采用钻孔桩+两道锚索，以上两处冠梁与市政院围护桩冠梁相连。二、本工程施工特点1、工程特点本工程车站A3区东侧基坑采用的是钻孔灌注桩+预应力锚索的支护形式，钻孔灌注桩桩径Φ800mm，间距1000mm。该部位基坑开挖深度为8.41m，竖向设置两道锚索。第一道锚索38根，锚固在桩顶冠梁中，中心标高为-15.75m，第二道锚索38根，锚固在冠梁下方3m的锚索钢腰梁中，中心标高为-18.75m。锚索采用钢绞线φS15.2，张拉控制应力为1860N/mm2，采用4S钢绞线。锚索注浆材料采用P·O42.5号普通硅酸盐水泥。锚索分锚索A和锚索B两种型号，锚索A自由段长度8m，锚固段长度14m；锚索B自由段长度8m，锚固段长度24m。锚索水平间距1m。锚索施工数据见表2-1，锚索施工平面图如图2-1，锚索构造图2-2。表2-1预应力锚杆施工数据表位置钻孔型号根数钻孔深度钻孔角度孔径预加轴力锚固段长度自由段长度钢绞线水平间距第一道冠梁处锚索A3522m25度150mm200KN14m8m4根15.2mm2m锚索B332m25度150mm200KN24m8m4根15.2mm2m第二道冠梁下3m锚索A3522m25度150mm200KN14m8m4根15.2mm2m锚索B332m25度150mm200KN24m8m4根15.2mm2m沈阳南站地铁配套工程锚索施工监理实施细则江苏盛华工程监理咨询有限公司3图2-1锚索平面图沈阳南站地铁配套工程锚索施工监理实施细则江苏盛华工程监理咨询有限公司4图2-2锚索构造图沈阳南站地铁配套工程锚索施工监理实施细则江苏盛华工程监理咨询有限公司52、锚具及腰梁安装(1）第一道锚索直接在冠梁斜面上安装承压垫板及锚具即可。(2）第二道锚索需要在围护桩上安装好钢腰梁之后，再行安装承压垫板和锚具。钢腰梁由2根I25b工字钢并排焊接而成。在每根...
