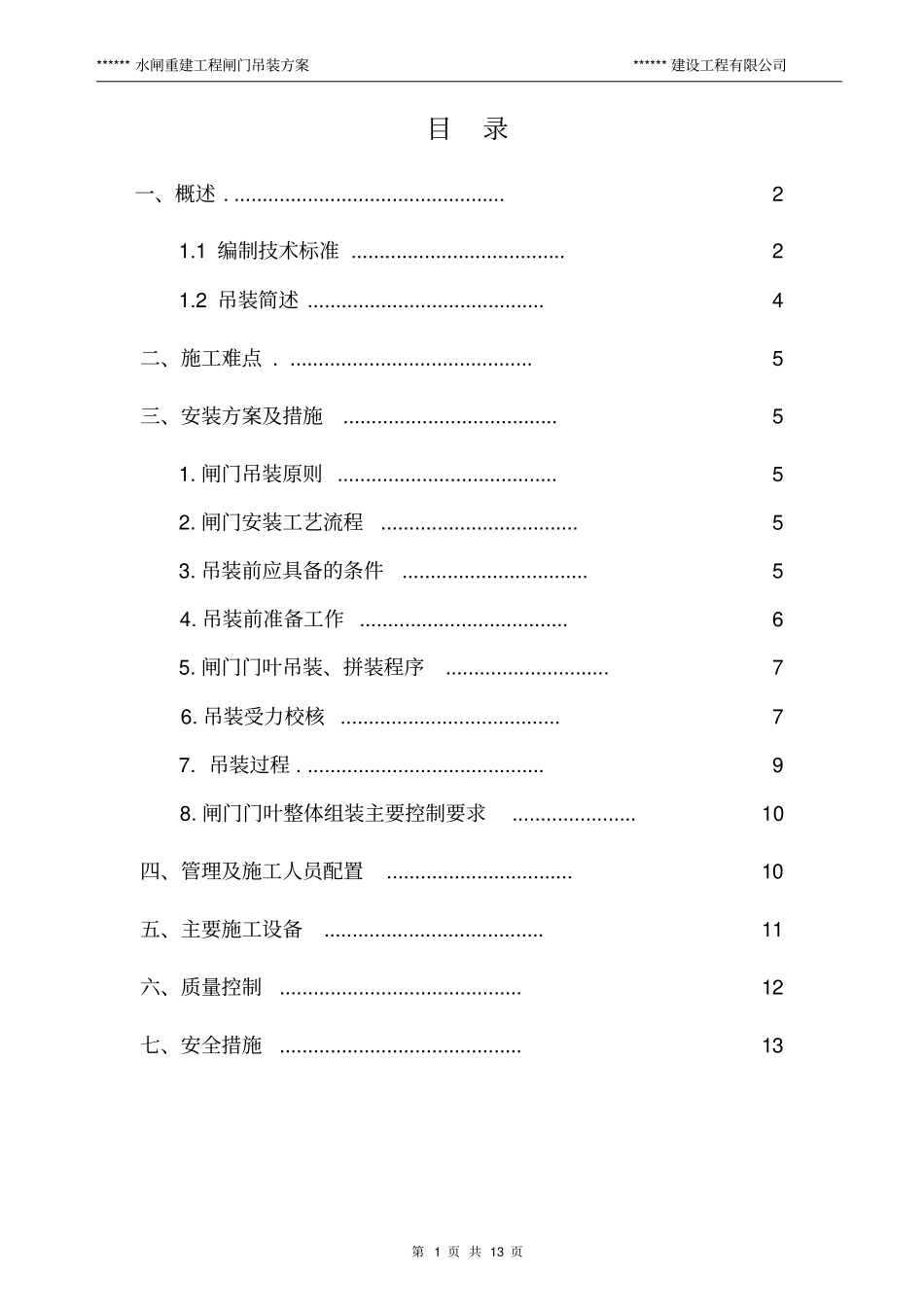

******水闸重建工程闸门吊装方案******建设工程有限公司第1页共13页目录一、概述.................................................21.1编制技术标准......................................21.2吊装简述..........................................4二、施工难点............................................5三、安装方案及措施......................................51.闸门吊装原则.......................................52.闸门安装工艺流程...................................53.吊装前应具备的条件.................................54.吊装前准备工作.....................................65.闸门门叶吊装、拼装程序.............................76.吊装受力校核.......................................77.吊装过程...........................................98.闸门门叶整体组装主要控制要求......................10四、管理及施工人员配置.................................10五、主要施工设备.......................................11六、质量控制...........................................12七、安全措施...........................................13******水闸重建工程闸门吊装方案******建设工程有限公司第2页共13页*******水闸重建工程闸门吊装方案一、概述***水闸位于*******出口处，于1986年建成运行。原水闸防洪、排涝、引水灌溉的设计标准偏低，经过二十多年的使用运行后，水闸出现闸顶高程不满足防洪要求，水闸底板、闸墩、胸墙等主体结构破损，上、下游翼墙变形、移位，机电设备残旧老化等问题，影响水闸安全运行。为消除工程存在的安全隐患，保护围内人民生命财产安全，促进社会经济可持续发展，故建设*******水闸重建工程项目。水闸防洪（潮）标准为50年一遇，外江设计防洪（潮）水位2.53米。水闸最大排水流量为51.47立方米/秒，单孔净宽10米，属小（1）型水闸。主要建筑物级别为3级，次要建筑物级别为4级。底板面高程为-2.50米，闸顶高程4.50米⑵工程主要建设内容包括：工程主要建设内容为：重建水闸工程。具体表述如下：（一）水闸结构。重建***水闸采用开敞式平底U型槽型式，单孔净宽10米，闸室顺水流方向长度18米，闸顶高程4.5米，水闸上、下游翼墙采用悬臂挡墙的结构形式。在水闸闸室外江侧设消力池，消力池底板与闸室底板采用1：4坡度衔接。水闸上、下游海漫均采用混凝土方框填干砌石，并设抛石防冲槽。采用双搅头水泥搅拌桩重力式方案对闸施工地进行基坑支护。（二）机电及金属结构。水闸闸型式采用露顶式平板滑动钢闸门，采用QPQ2×250KN卷扬机启闭。水闸电气采用组合变电站为本工程负荷供电，并选用1台400V、64KW柴油发电机组作应急电源。1.1编制技术标准SL74-95《水利水电工程钢闸门设计规范》DL/T5018-2004《水利水电工程钢闸制造、安装及验收规范》******水闸重建工程闸门吊装方案******建设工程有限公司第3页共13页DL/T5013《水电水利工程钢闸门设计规范》GB247-88《钢板和钢带验收、包装、标志及质量证明书的一般规定》GB2101-89《型钢验收、包装、标志及质量证明书的一般规定》GB5117-85《碳钢焊条》GB5118-85《低合金钢焊条》GB984-85《堆焊焊条》GB983-85《不锈钢焊条》GB1300《焊接用钢丝》JB3223-83《焊条质量管理规程》SL36-92《水工建筑物金属结构焊接技术规范》SL35-92《手工电弧焊及埋弧自动焊焊工考试规则》Q/ZB75《机械加工通用技术条件》Q/ZB76《装配通用技术条件》JB3092-82《火焰切割面质量技术要求》GB985-88《气焊、手工电弧焊及气体保护焊焊缝坡口的基本形式和尺寸》GBl0854-89《钢结构焊缝外形尺寸》GB324-88《焊缝符号表示法》GBl1345-89《钢焊缝手工超声波探伤方法和探伤结果分级》Q／ZB75-73《机械加工通用技术条件》Q／ZB76-73《装配通用技术条件》GBl182～1184-80《形状和位置公差》GBl031-83《表面粗糙度参数及其数值》SDZ014-85《涂漆通用技术条件》******水闸重建工程闸门吊装方案******建设工程有限公司第4页共13页SLl05-95《水工金属结构防腐蚀规范》GBl1373-89《热喷涂金属件表面预处理通则...
