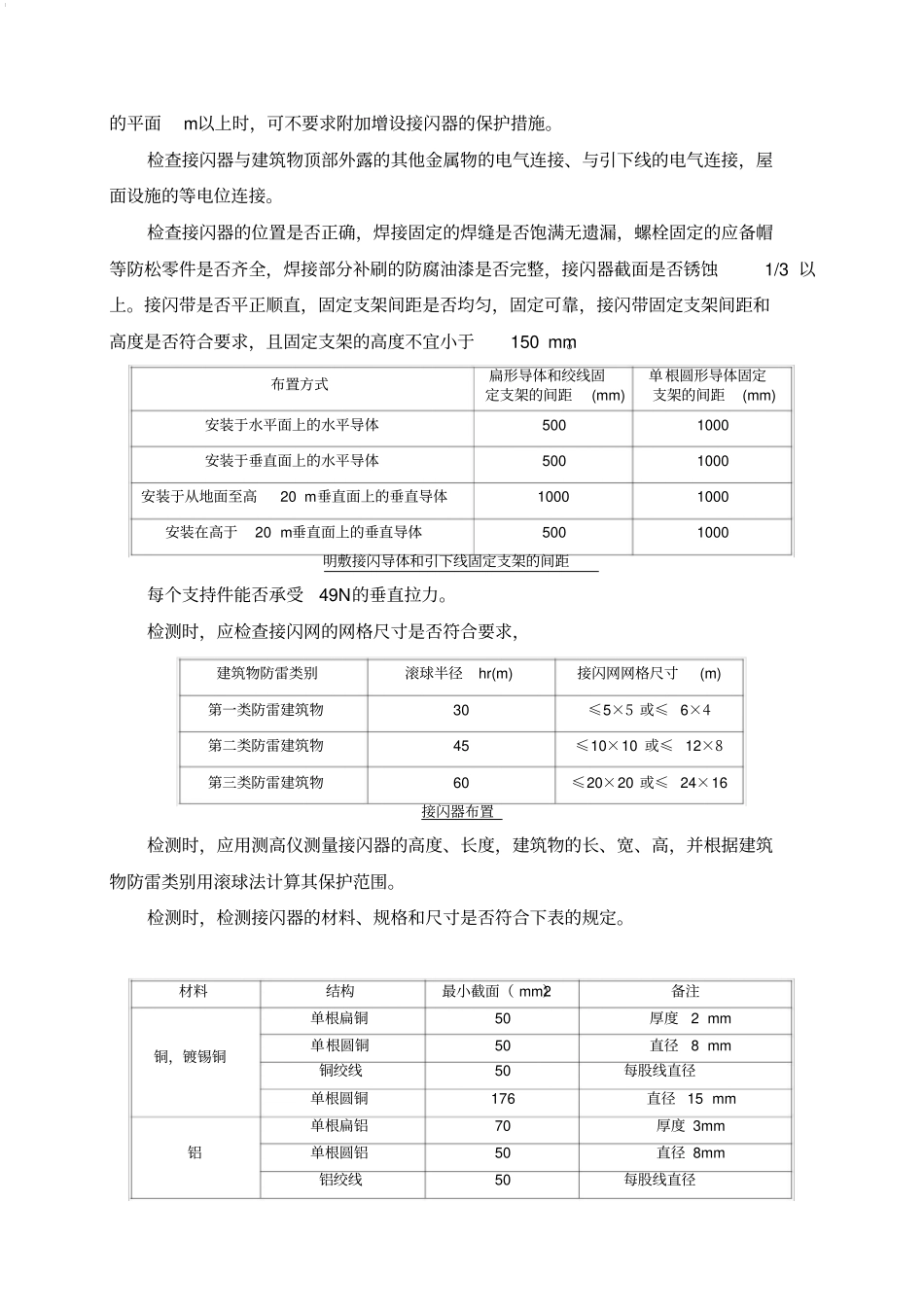

防雷检测方案一、概述随着我国国民经济的迅速发展，智能设备及电子信息系统的广泛应用对雷击灾害的预防越来越严苛，雷电灾害的发生往往对此类场所造成及其严重后果。为把雷电灾害减少到最低程度，我们必须增强防雷减灾意识，防雷装置安全检测尤其值得我们重视。现代建构筑物综合防雷包括了直击雷、雷电感应、雷电波侵入防护三大部分。一套完善的防雷设施，为了实现其对不同雷害的防护目的，必须采取接闪、分流、屏蔽、均压、接地等技术措施。因此，建筑物防雷设施应包括接闪器、引下线、接地装置、屏蔽、等电位连接、合理布线、浪涌保护等技术环节。检测工作应根据建构筑物防雷措施的实际情况及设计图纸，依照不同防雷措施的特点全面、有序的开展工作，同时注重重点场所，重点部位的雷电防护安全性能的检测工作，真实反应建筑物综合防雷系统安全性能的实际状况。二、检测依据1、《建筑物防雷装置检测技术规范》GB/T21431-20152、《接地系统的土壤电阻率、接地阻抗和地面电位测量导则第1部分常规测量》GB/T3、《建筑物防雷设计规范》GB50057-20104、《建筑物电子信息系统防雷技术规范》GB50343-20125、《建筑物防雷工程施工与质量验收规范》GB50601-2015三、检测内容1、接闪器检测检查屋面设备、设施应处于直击雷保护范围内，并应符合下列规定:（1）没有得到接闪器保护的屋顶孤立金属物的尺寸不过以下数值时，可不要求附加的保护措施：1）高出屋顶平面不超过m。2）上层表面总面积不超过m2。3）上层表面的长度不超过m。（2）不处在接闪器保护范围内的非导电性屋顶物体，当它没有突出由接闪器形成的平面m以上时，可不要求附加增设接闪器的保护措施。检查接闪器与建筑物顶部外露的其他金属物的电气连接、与引下线的电气连接，屋面设施的等电位连接。检查接闪器的位置是否正确，焊接固定的焊缝是否饱满无遗漏，螺栓固定的应备帽等防松零件是否齐全，焊接部分补刷的防腐油漆是否完整，接闪器截面是否锈蚀1/3以上。接闪带是否平正顺直，固定支架间距是否均匀，固定可靠，接闪带固定支架间距和高度是否符合要求，且固定支架的高度不宜小于150mm。布置方式扁形导体和绞线固定支架的间距(mm)单根圆形导体固定支架的间距(mm)安装于水平面上的水平导体5001000安装于垂直面上的水平导体5001000安装于从地面至高20m垂直面上的垂直导体10001000安装在高于20m垂直面上的垂直导体5001000明敷接闪导体和引下线固定支架的间距每个支持件能否承受49N的垂直拉力。检测时，应检查接闪网的网格尺寸是否符合要求，建筑物防雷类别滚球半径hr(m)接闪网网格尺寸(m)第一类防雷建筑物30≤5×5或≤6×4第二类防雷建筑物45≤10×10或≤12×8第三类防雷建筑物60≤20×20或≤24×16接闪器布置检测时，应用测高仪测量接闪器的高度、长度，建筑物的长、宽、高，并根据建筑物防雷类别用滚球法计算其保护范围。检测时，检测接闪器的材料、规格和尺寸是否符合下表的规定。材料结构最小截面（mm2）备注单根扁铜50厚度2mm铜，镀锡铜单根圆铜50直径8mm铜绞线50每股线直径单根圆铜176直径15mm单根扁铝70厚度3mm铝单根圆铝50直径8mm铝绞线50每股线直径单根扁形导体50厚度单根圆形导体50直径8mm绞线50每股线直径铝合金单根圆形导体176直径15mm外表面镀铜的单根圆形导体50直径8mm，径向镀铜厚度至少70μm，铜纯度%单根扁钢50厚度热浸镀锌钢单根圆钢50直径8mm绞线50每股线直径单根圆钢176直径15mm单根扁钢50厚度2mm不锈钢⑤单根圆钢⑥50直径8mm绞线70每股线直径单根圆钢176直径15mm外表面镀铜的钢单根圆钢（直径8mm）单根扁钢（厚）50镀铜厚度至少70μm，铜纯度%接闪线（带）、接闪杆和引下线的材料、结构与最小截面检查接闪器上有无附着的其它电气线路。检测时，应检查建筑物的防侧击雷保护措施。当低层或多层建筑物利用女儿墙内、防水层内或保温层内的钢筋作暗敷接闪器时，要对该建筑物周围的环境进行检查，防止可能发生的混凝土碎块坠落等事故隐患。除低层和多层建筑物外，其他建筑物不应利用女儿墙内钢筋做为暗敷接闪器。接闪带在转角处应按建筑造型弯曲其夹角应大于90°，弯曲半径不宜小于圆钢直径10倍、扁钢宽度的6倍。接闪...
