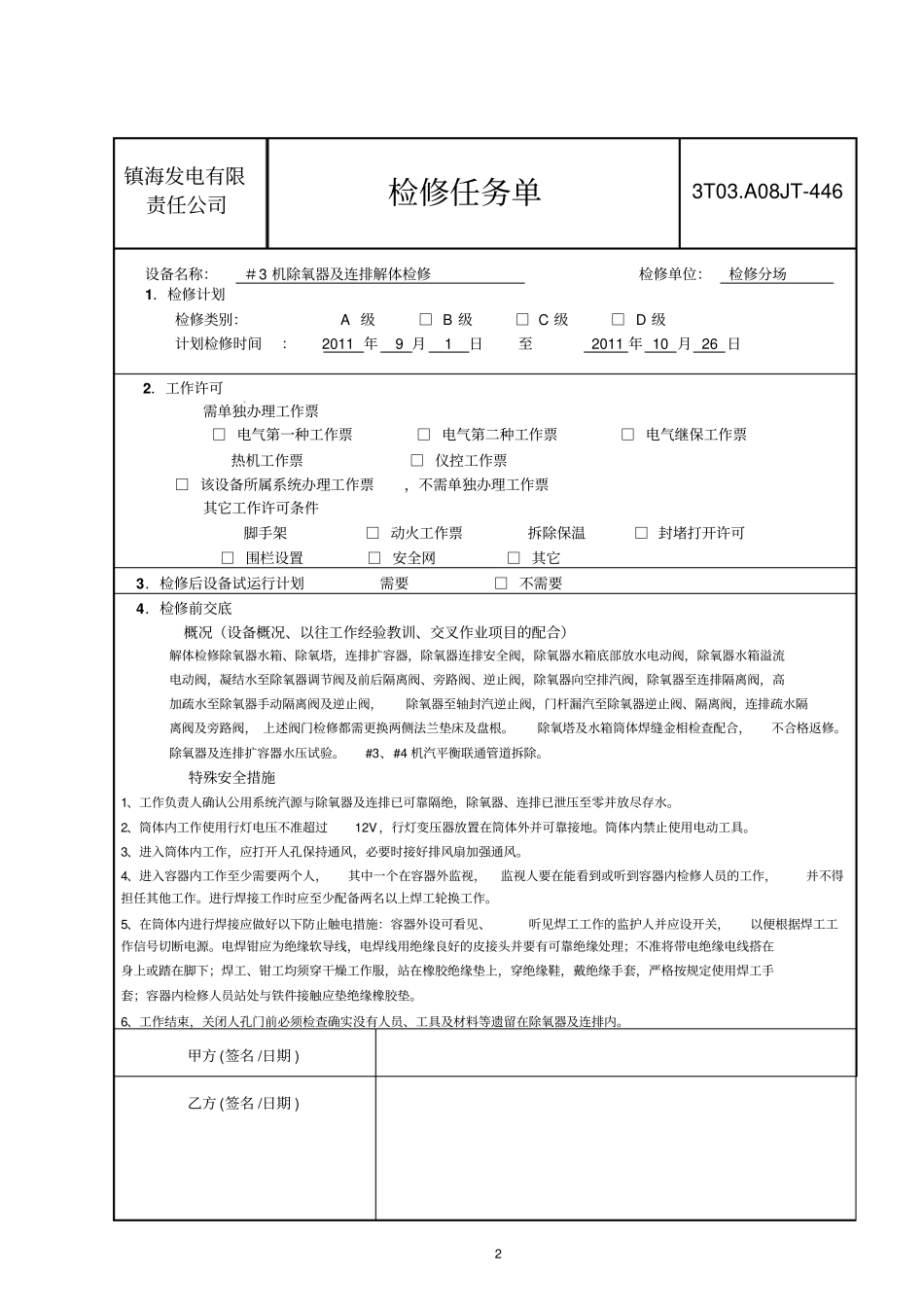

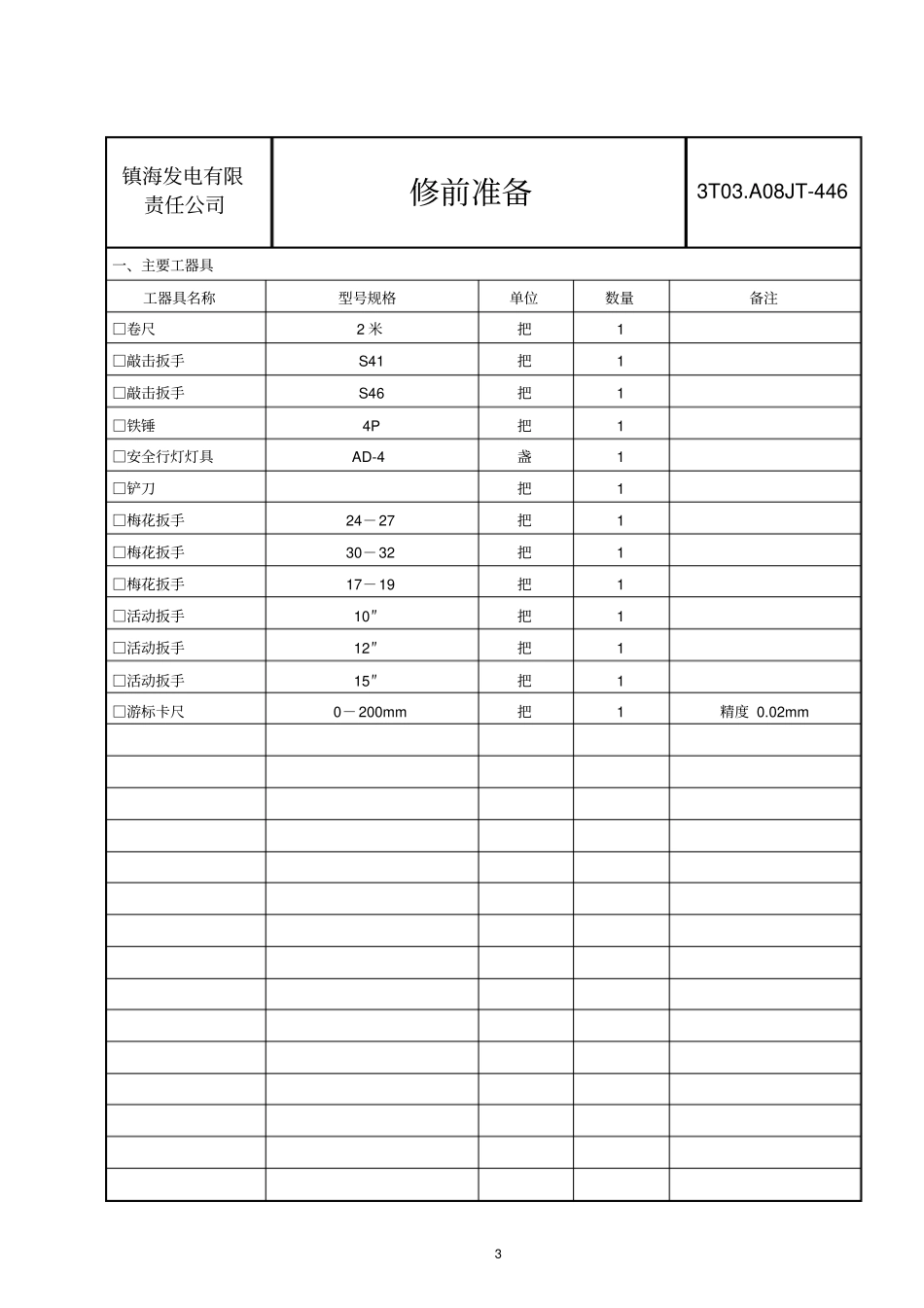

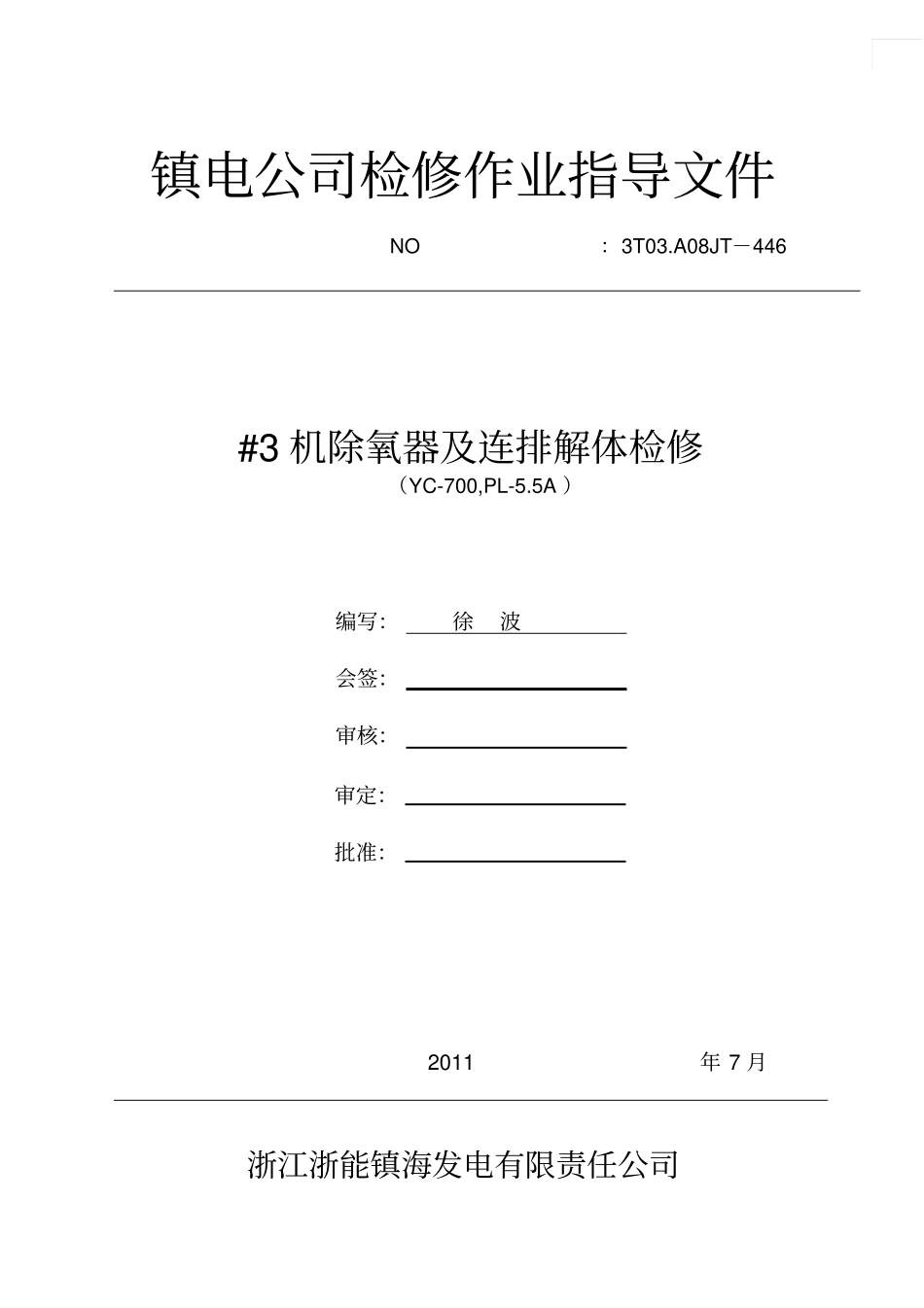

镇电公司检修作业指导文件NO：3T03.A08JT－446#3机除氧器及连排解体检修（YC-700,PL-5.5A）编写：徐波会签：审核：审定：批准：2011年7月浙江浙能镇海发电有限责任公司2镇海发电有限责任公司检修任务单3T03.A08JT-446设备名称：＃3机除氧器及连排解体检修检修单位：检修分场1．检修计划检修类别：A级□B级□C级□D级计划检修时间：2011年9月1日至2011年10月26日2．工作许可需单独办理工作票□电气第一种工作票□电气第二种工作票□电气继保工作票热机工作票□仪控工作票□该设备所属系统办理工作票，不需单独办理工作票其它工作许可条件脚手架□动火工作票拆除保温□封堵打开许可□围栏设置□安全网□其它3．检修后设备试运行计划需要□不需要4．检修前交底概况（设备概况、以往工作经验教训、交叉作业项目的配合）解体检修除氧器水箱、除氧塔，连排扩容器，除氧器连排安全阀，除氧器水箱底部放水电动阀，除氧器水箱溢流电动阀，凝结水至除氧器调节阀及前后隔离阀、旁路阀、逆止阀，除氧器向空排汽阀，除氧器至连排隔离阀，高加疏水至除氧器手动隔离阀及逆止阀，除氧器至轴封汽逆止阀，门杆漏汽至除氧器逆止阀、隔离阀，连排疏水隔离阀及旁路阀，上述阀门检修都需更换两侧法兰垫床及盘根。除氧塔及水箱筒体焊缝金相检查配合，不合格返修。除氧器及连排扩容器水压试验。#3、#4机汽平衡联通管道拆除。特殊安全措施1、工作负责人确认公用系统汽源与除氧器及连排已可靠隔绝，除氧器、连排已泄压至零并放尽存水。2、筒体内工作使用行灯电压不准超过12V，行灯变压器放置在筒体外并可靠接地。筒体内禁止使用电动工具。3、进入筒体内工作，应打开人孔保持通风，必要时接好排风扇加强通风。4、进入容器内工作至少需要两个人，其中一个在容器外监视，监视人要在能看到或听到容器内检修人员的工作，并不得担任其他工作。进行焊接工作时应至少配备两名以上焊工轮换工作。5、在筒体内进行焊接应做好以下防止触电措施：容器外设可看见、听见焊工工作的监护人并应设开关，以便根据焊工工作信号切断电源。电焊钳应为绝缘软导线，电焊线用绝缘良好的皮接头并要有可靠绝缘处理；不准将带电绝缘电线搭在身上或踏在脚下；焊工、钳工均须穿干燥工作服，站在橡胶绝缘垫上，穿绝缘鞋，戴绝缘手套，严格按规定使用焊工手套；容器内检修人员站处与铁件接触应垫绝缘橡胶垫。6、工作结束，关闭人孔门前必须检查确实没有人员、工具及材料等遗留在除氧器及连排内。甲方(签名/日期)乙方(签名/日期)3镇海发电有限责任公司修前准备3T03.A08JT-446一、主要工器具工器具名称型号规格单位数量备注□卷尺2米把1□敲击扳手S41把1□敲击扳手S46把1□铁锤4P把1□安全行灯灯具AD-4盏1□铲刀把1□梅花扳手24－27把1□梅花扳手30－32把1□梅花扳手17－19把1□活动扳手10″把1□活动扳手12″把1□活动扳手15″把1□游标卡尺0－200mm把1精度0.02mm4镇海发电有限责任公司修前准备3T03.A08JT-446二、主要材料、备件1．主要材料材料名称型号规格单位数量备注□凡尔砂粒度120－280盒1□黑铅粉盒1□红丹粉盒1□砂布#0块10□砂布#1块10□螺栓防咬剂可润齐瓶22.主要备件备件名称型号规格单位数量备注□压弹簧60×43×4只20□缠绕垫305×250×4只8□缠绕垫377×240×4只8□缠绕垫215×195×4只1□缠绕垫258×195×4只10□缠绕垫258×200×4只10□中压橡胶板δ＝3mm公斤205镇海发电有限责任公司检修工序3T03.A08JT-446检修工序工序检修步骤及内容质检点质量标准1【修前准备】1.1□工器具准备完毕1.2□材料备件准备完毕1.3□技术交底已完成2【工作许可】2.1□机组已停役2.2□系统已隔离2.3□工作票已办理3【中间工序】3.1□【除氧器及连排检修准备】3.1.1□清理除氧器及连排现场，接好行灯。3.1.2□按要求铺设脚手架及保温拆除清理。3.2□【除氧器除氧塔解体】3.2.1□打开除氧塔人孔门，使除氧塔内余热散发，容器基本冷却。3.2.2□拆除凝结水、补给水、蒸汽疏水等阀门和安全阀及短管法兰。3.2.3□拆除氧器淋水盘挡板，缓慢放下除氧器挡板。拆卸各喷嘴固定螺栓，取下各喷嘴。3.3□【除氧器水箱、连排解体】3.3.1□打开除氧器水箱，连排人孔...
