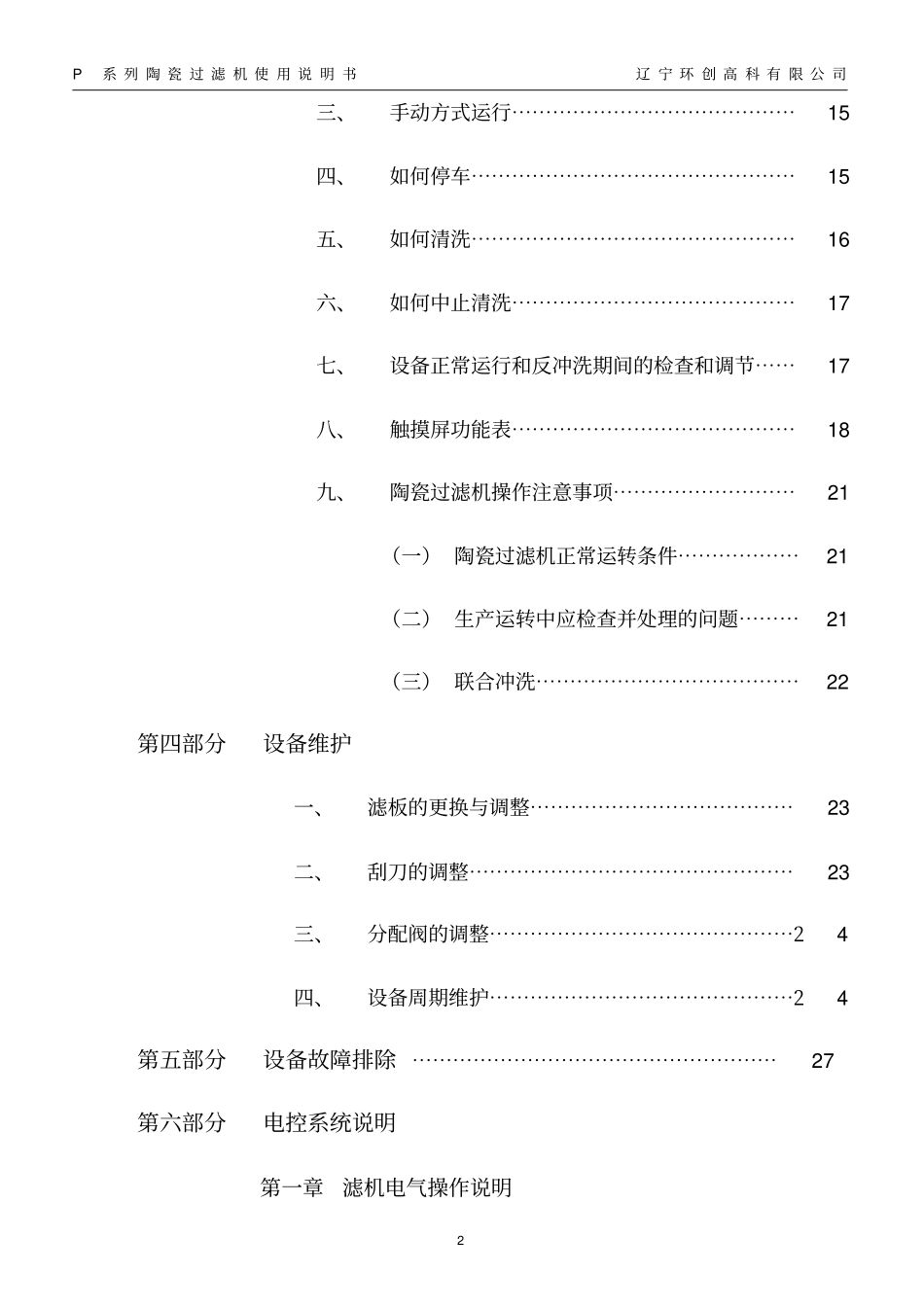

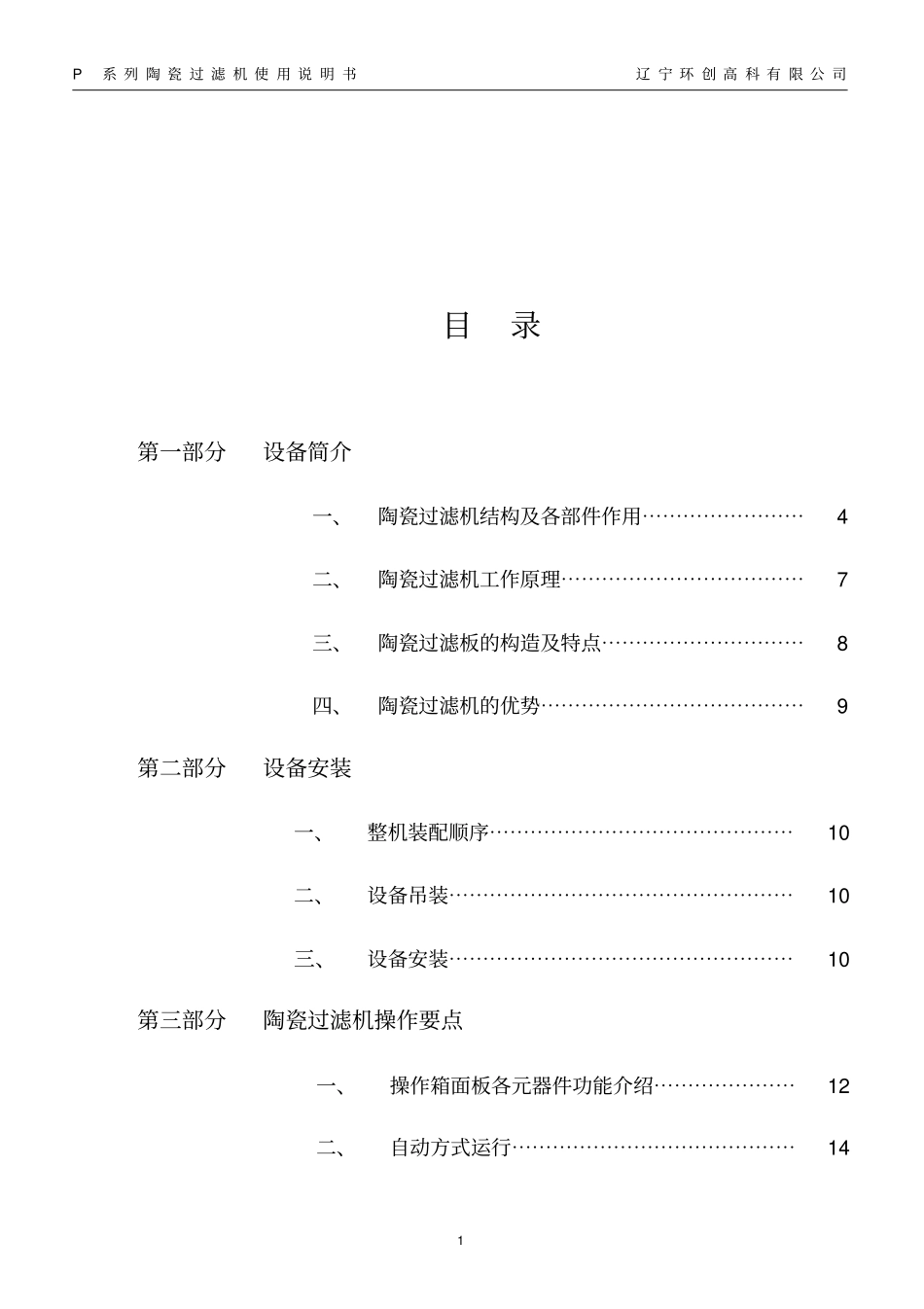

P系列陶瓷过滤机使用说明书辽宁环创高科有限公司1目录第一部分设备简介一、陶瓷过滤机结构及各部件作用⋯⋯⋯⋯⋯⋯⋯⋯4二、陶瓷过滤机工作原理⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯7三、陶瓷过滤板的构造及特点⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯8四、陶瓷过滤机的优势⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯9第二部分设备安装一、整机装配顺序⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯10二、设备吊装⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯10三、设备安装⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯10第三部分陶瓷过滤机操作要点一、操作箱面板各元器件功能介绍⋯⋯⋯⋯⋯⋯⋯12二、自动方式运行⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯14P系列陶瓷过滤机使用说明书辽宁环创高科有限公司2三、手动方式运行⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯15四、如何停车⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯15五、如何清洗⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯16六、如何中止清洗⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯17七、设备正常运行和反冲洗期间的检查和调节⋯⋯17八、触摸屏功能表⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯18九、陶瓷过滤机操作注意事项⋯⋯⋯⋯⋯⋯⋯⋯⋯21（一）陶瓷过滤机正常运转条件⋯⋯⋯⋯⋯⋯21（二）生产运转中应检查并处理的问题⋯⋯⋯21（三）联合冲洗⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯22第四部分设备维护一、滤板的更换与调整⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯23二、刮刀的调整⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯23三、分配阀的调整⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯24四、设备周期维护⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯24第五部分设备故障排除⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯27第六部分电控系统说明第一章滤机电气操作说明P系列陶瓷过滤机使用说明书辽宁环创高科有限公司3一、滤机电气元件操作说明⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯301、系统操作箱面板元件说明⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯302、触摸屏使用说明⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯31二、滤机运行⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯361、过滤机的启动准备⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯362、过滤机的手动操作⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯363、过滤机的自动工作⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯374、辊筒维护操作⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯38三、电控系统故障诊断说明⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯391、故障诊断说明⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯392、电控中的联锁⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯40第二章电气图纸及相关资料一、滤机电气原理图⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯40二、滤机相关资料汇编⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯40（一）、电接触液位计说明⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯40（二）、矿槽液位计说明⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯43（三）、超声波清洗装置说明⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯45第三章滤机电气故障维修⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯48P系列陶瓷过滤机使用说明书辽宁环创高科有限公司4第一部分设备简介P系列陶瓷过滤机是我厂根据毛细作用原理，结合陶瓷技术发展，自行开发研制的高科技固液分离产品，具有过滤效率高，生产成本低、节能降耗、清洁环保等优点，可广泛应用于冶金、选矿、化工、环保、造纸、石油、煤炭、染料等行业，是当今世界最新一代固液分离产品。一、陶瓷过滤机结构及各部件作用陶瓷过滤机主要由辊筒系统、搅拌系统、给排矿系统、真空系统、滤液排放系统、刮料系统、反冲冼系统、联合清洗（超声波清洗、自动配酸酸洗）系统、全自动控制系统、槽体、机架几部分组成,各系统组成及作用如下：辊筒系统：由主轴、辊筒体组成；主轴一端连接驱动电机、减速机，另一端与分配头相配合；辊筒体上焊接有环板,其上安装陶瓷过滤板；陶瓷过滤板通过管道与分配头相通。辊筒部分是陶瓷过滤机的核心,它与真空系统相配合完成固体与液体的分离。搅拌系统：由驱动电机、减速机、水平轴、连杆、曲柄和耙架组成,在驱动装置的带动下,经各零件将动力传递耙架,浸没在矿浆中的耙架往复摆动,对矿浆进行搅拌,防止其沉淀。给排矿系统：主要由气控胶阀、液位计和相关管路组成。该系统与自动控制系统相配合,给矿部分按预设的液位,自动控制给矿胶阀的开关,从而控制给矿量；排矿部分按清洗工艺的要求,控制...
