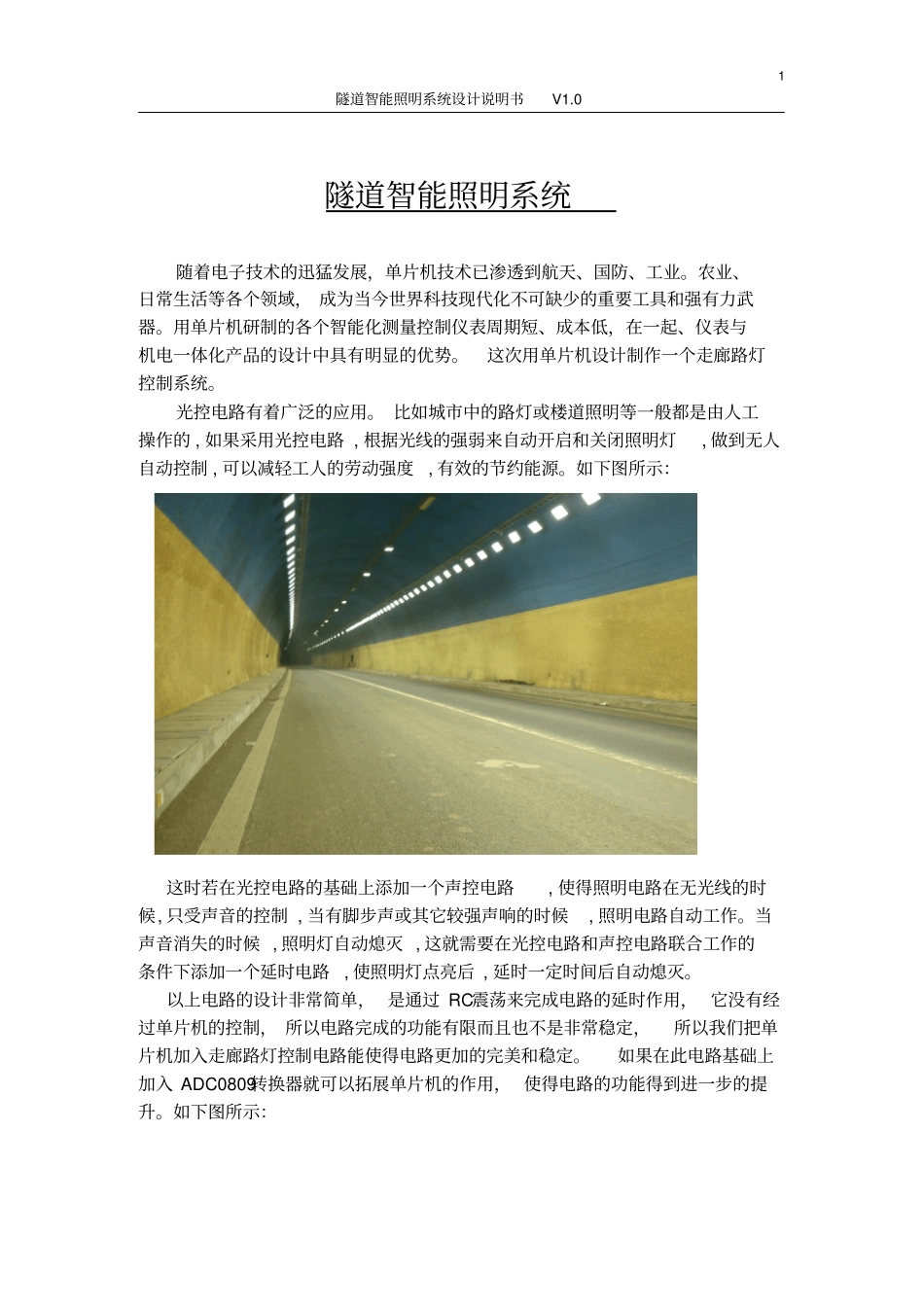

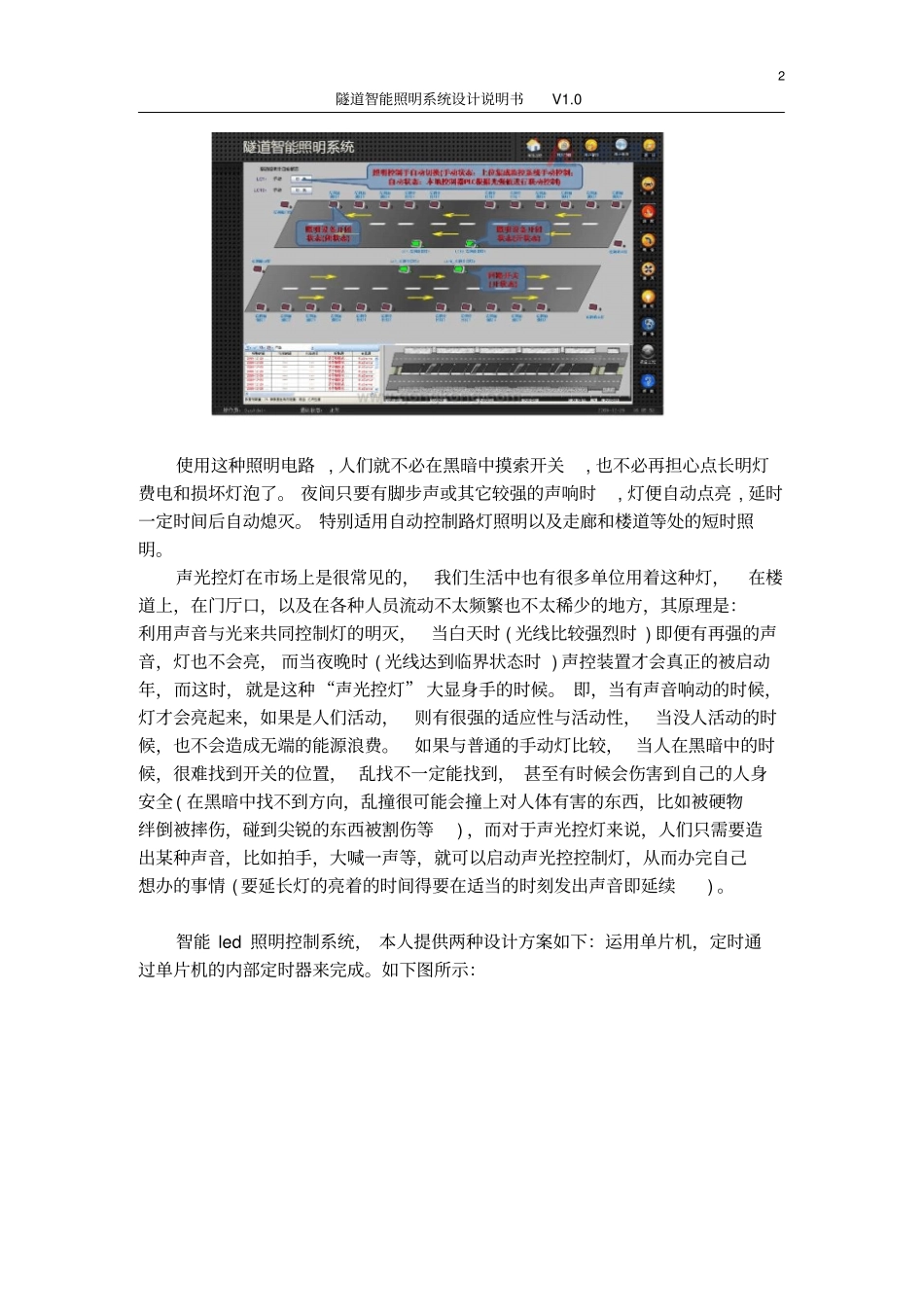

隧道智能照明系统设计说明书V1.0隧道智能照明系统设计说明书隧道智能照明系统设计说明书V1.01隧道智能照明系统随着电子技术的迅猛发展，单片机技术已渗透到航天、国防、工业。农业、日常生活等各个领域，成为当今世界科技现代化不可缺少的重要工具和强有力武器。用单片机研制的各个智能化测量控制仪表周期短、成本低，在一起、仪表与机电一体化产品的设计中具有明显的优势。这次用单片机设计制作一个走廊路灯控制系统。光控电路有着广泛的应用。比如城市中的路灯或楼道照明等一般都是由人工操作的,如果采用光控电路,根据光线的强弱来自动开启和关闭照明灯,做到无人自动控制,可以减轻工人的劳动强度,有效的节约能源。如下图所示：这时若在光控电路的基础上添加一个声控电路,使得照明电路在无光线的时候,只受声音的控制,当有脚步声或其它较强声响的时候,照明电路自动工作。当声音消失的时候,照明灯自动熄灭,这就需要在光控电路和声控电路联合工作的条件下添加一个延时电路,使照明灯点亮后,延时一定时间后自动熄灭。以上电路的设计非常简单，是通过RC震荡来完成电路的延时作用，它没有经过单片机的控制，所以电路完成的功能有限而且也不是非常稳定，所以我们把单片机加入走廊路灯控制电路能使得电路更加的完美和稳定。如果在此电路基础上加入ADC0809转换器就可以拓展单片机的作用，使得电路的功能得到进一步的提升。如下图所示：隧道智能照明系统设计说明书V1.02使用这种照明电路,人们就不必在黑暗中摸索开关,也不必再担心点长明灯费电和损坏灯泡了。夜间只要有脚步声或其它较强的声响时,灯便自动点亮,延时一定时间后自动熄灭。特别适用自动控制路灯照明以及走廊和楼道等处的短时照明。声光控灯在市场上是很常见的，我们生活中也有很多单位用着这种灯，在楼道上，在门厅口，以及在各种人员流动不太频繁也不太稀少的地方，其原理是：利用声音与光来共同控制灯的明灭，当白天时(光线比较强烈时)即便有再强的声音，灯也不会亮，而当夜晚时(光线达到临界状态时)声控装置才会真正的被启动年，而这时，就是这种“声光控灯”大显身手的时候。即，当有声音响动的时候，灯才会亮起来，如果是人们活动，则有很强的适应性与活动性，当没人活动的时候，也不会造成无端的能源浪费。如果与普通的手动灯比较，当人在黑暗中的时候，很难找到开关的位置，乱找不一定能找到，甚至有时候会伤害到自己的人身安全(在黑暗中找不到方向，乱撞很可能会撞上对人体有害的东西，比如被硬物绊倒被摔伤，碰到尖锐的东西被割伤等)，而对于声光控灯来说，人们只需要造出某种声音，比如拍手，大喊一声等，就可以启动声光控控制灯，从而办完自己想办的事情(要延长灯的亮着的时间得要在适当的时刻发出声音即延续)。智能led照明控制系统，本人提供两种设计方案如下：运用单片机，定时通过单片机的内部定时器来完成。如下图所示：隧道智能照明系统设计说明书V1.032.1.方案一电路的工作原理声光控照明电路还需要加上一个延时电路，才能使照明灯在夜晚工作了一定时间后自动熄灭，否则，照明灯将会是长明灯，这样将造成资源的浪费，也大大缩短了照明灯的寿命。声光控延时开关的电路原理图见图1所示。电路中的主要元器件是使用了数字集成电路cd4011，其内部含有4个独立的与非门vd1～vd4，使电路结构简单，工作可靠性高。为了使声光控开关在白天开关断开，即灯不亮，由光敏电阻rg等元件组成光控电路，r5和rg组成串联分压电路，夜晚环境无光时，光敏电阻的阻值很大，rg两端的电压高，即为高电平间t=2πr8c3，改变r8或c3的值，可改变延时时间，满足不同目的。vd3和vd4构成两级整形电路，将方波信号进行整形。当c3充电到一定电平时，信号经与非门vd3、vd4后输出为高电平，使单向可控硅导通，电子开关闭合；c3充满电后只向r8放电，当放电到一定电平时，经与非门vd3、vd4输出为低电平，使单向可控硅截止，电子开关断开，完成一次完整的电子开关由开到关的过程。二极管vd1～vd4将交流220v进行桥式整流，变成脉动直流电，又经r1降压，c2滤波后即为电路的直流电源，为bm、vt、ic等供电。用声光控延时开关代替住宅小区的楼道上的开关，只...
