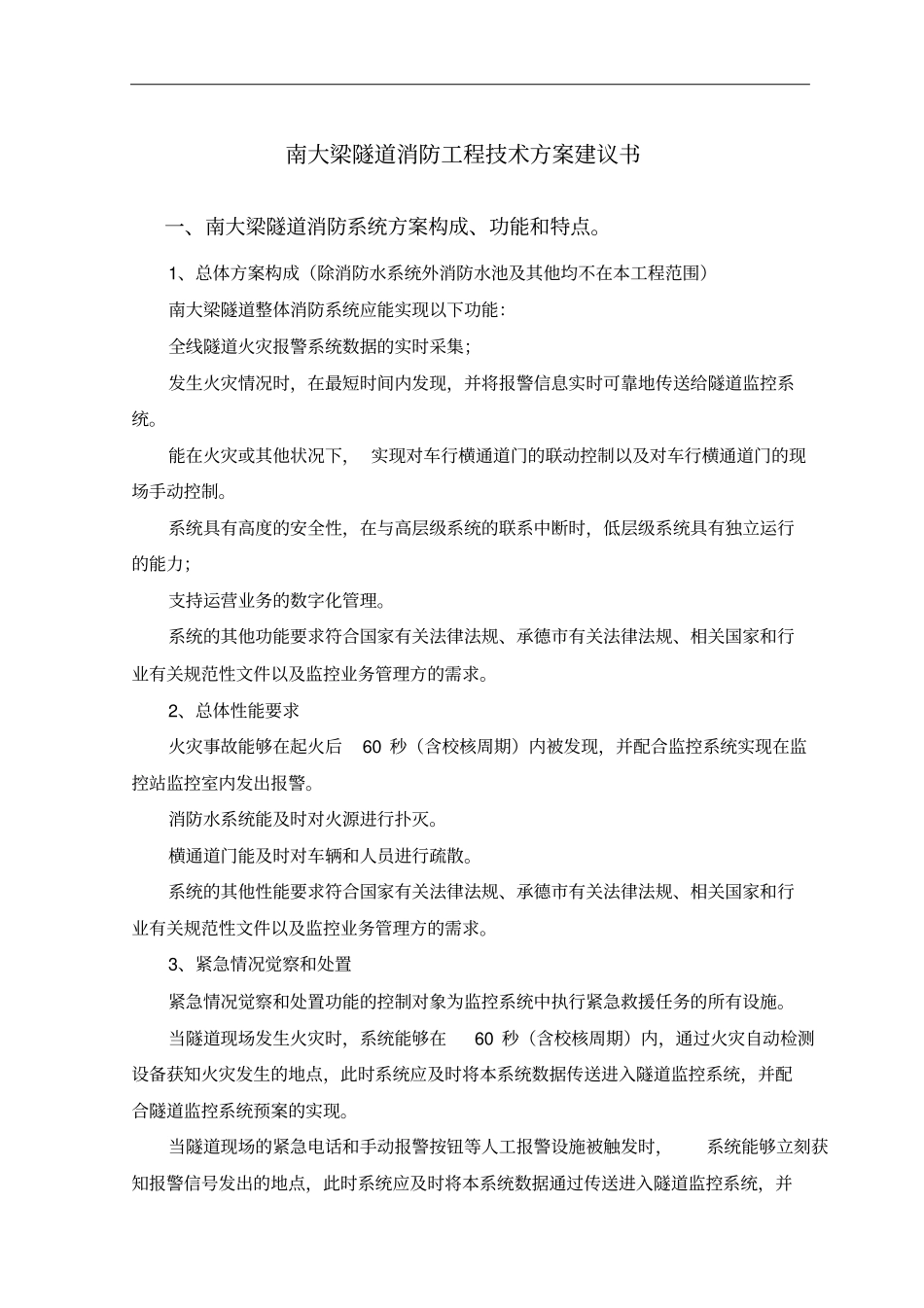

南大梁隧道消防工程技术方案建议书一、南大梁隧道消防系统方案构成、功能和特点。1、总体方案构成（除消防水系统外消防水池及其他均不在本工程范围）南大梁隧道整体消防系统应能实现以下功能：全线隧道火灾报警系统数据的实时采集；发生火灾情况时，在最短时间内发现，并将报警信息实时可靠地传送给隧道监控系统。能在火灾或其他状况下，实现对车行横通道门的联动控制以及对车行横通道门的现场手动控制。系统具有高度的安全性，在与高层级系统的联系中断时，低层级系统具有独立运行的能力；支持运营业务的数字化管理。系统的其他功能要求符合国家有关法律法规、承德市有关法律法规、相关国家和行业有关规范性文件以及监控业务管理方的需求。2、总体性能要求火灾事故能够在起火后60秒（含校核周期）内被发现，并配合监控系统实现在监控站监控室内发出报警。消防水系统能及时对火源进行扑灭。横通道门能及时对车辆和人员进行疏散。系统的其他性能要求符合国家有关法律法规、承德市有关法律法规、相关国家和行业有关规范性文件以及监控业务管理方的需求。3、紧急情况觉察和处置紧急情况觉察和处置功能的控制对象为监控系统中执行紧急救援任务的所有设施。当隧道现场发生火灾时，系统能够在60秒（含校核周期）内，通过火灾自动检测设备获知火灾发生的地点，此时系统应及时将本系统数据传送进入隧道监控系统，并配合隧道监控系统预案的实现。当隧道现场的紧急电话和手动报警按钮等人工报警设施被触发时，系统能够立刻获知报警信号发出的地点，此时系统应及时将本系统数据通过传送进入隧道监控系统，并配合隧道监控系统预案的实现。紧急情况觉察和处置功能应按抢占性控制过程运行。系统一旦接获任何紧急情况信息，都必须立刻将其显示在人机界面上，并提醒管理人员进行确认。二、消防水系统设计方案和系统功能（此次投标工程，设备选型及其品牌、型号、功能和关键技术指标详见表2.1）1、系统设计方案隧道消防水系统为临高压给水系统根据系统需要达到的功能和现场实际情况进行消防水系统的设计。本设计采用的规范(标准)有：《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002《建筑工程施工质量验收统一标准》GB50300-2002《公路隧道交通实际规范》JTG/JD71《现场设备、工业管道焊接工程施工及验收规范》GB50235-1997《室内消火栓安装》99S202《消防水泵接合器安装》99S202《建筑施工安全检查标准》JGJ59-992、系统构成消防水系统包括供水系统（水泵及其控制柜、供水管线、水泵房至消防水池输水管工程，低位消防水池至隧道内消防给水工程）、消防水泵站、消火栓+水成膜泡沫灭火系统的设计、材料、设备及安装、施工期间的维护、保养、水压试验、冲洗及验收等工作。为保证隧道消防用水，隧道设计了独立的供水系统，包括水源管井、泵房、水泵及其控制柜、供水管线及低位消防水池等。河北侧消防供水系统通过消防稳压装置确保消防供水压力，北京侧采用常高压供水。控制系统通过水位检测仪，控制取水泵的启停，保证消防水池的水位。水位检测的对象为隧道消防蓄水池，控制对象为消防水泵。低位消防水池通过消防稳压设施保证洞内河北段消火栓管道压力，为保证消火栓的出水压力平衡，消火栓采用减压稳压型消火栓。系统通过试验和水压调整，保证消火栓出水压力保持在0.35~0.5MPa之间。消防供水管线采用环形连接，确保系统检修或某一段发生故障时其它的消火栓能正常使用。隧道内消防管道采用热镀锌无缝钢管，隧道外消防管道采用无缝钢管焊接方式连接，埋地敷设。系统在隧道的进出口处均设置室外消火栓，可以在其它路面上发生火灾时能让消防车取水灭火。低位消防水池到隧道内消火栓的消防干管为无缝钢管,隧道内消防干管设计为环状管网,消防干管在洞外采用焊接方式连接，埋地敷设；隧道内采用沟槽连接。3、系统功能消防水系统能在隧道内发生火灾时对燃烧物进行灭火，当燃烧物为不能用水进行扑灭的可以通过设备箱内的消防水成沫进行灭火。另外消防箱内还配置了移动灭火器，包括干粉灭火器和泡沫灭火器各两具，可以移动进行灭火。在隧道的进出口处都设置了消防水泵接合器，当管网内没水的时候可以通...
