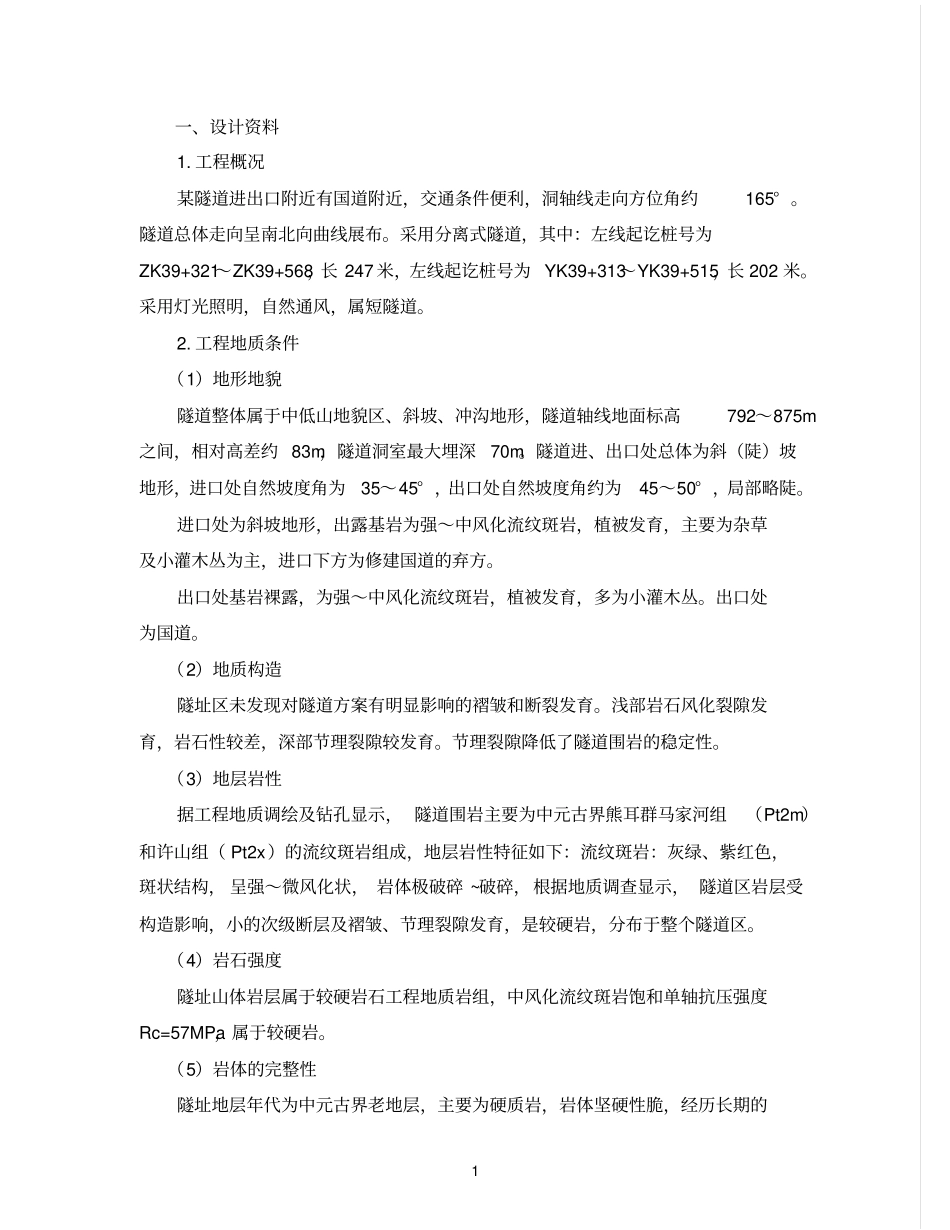

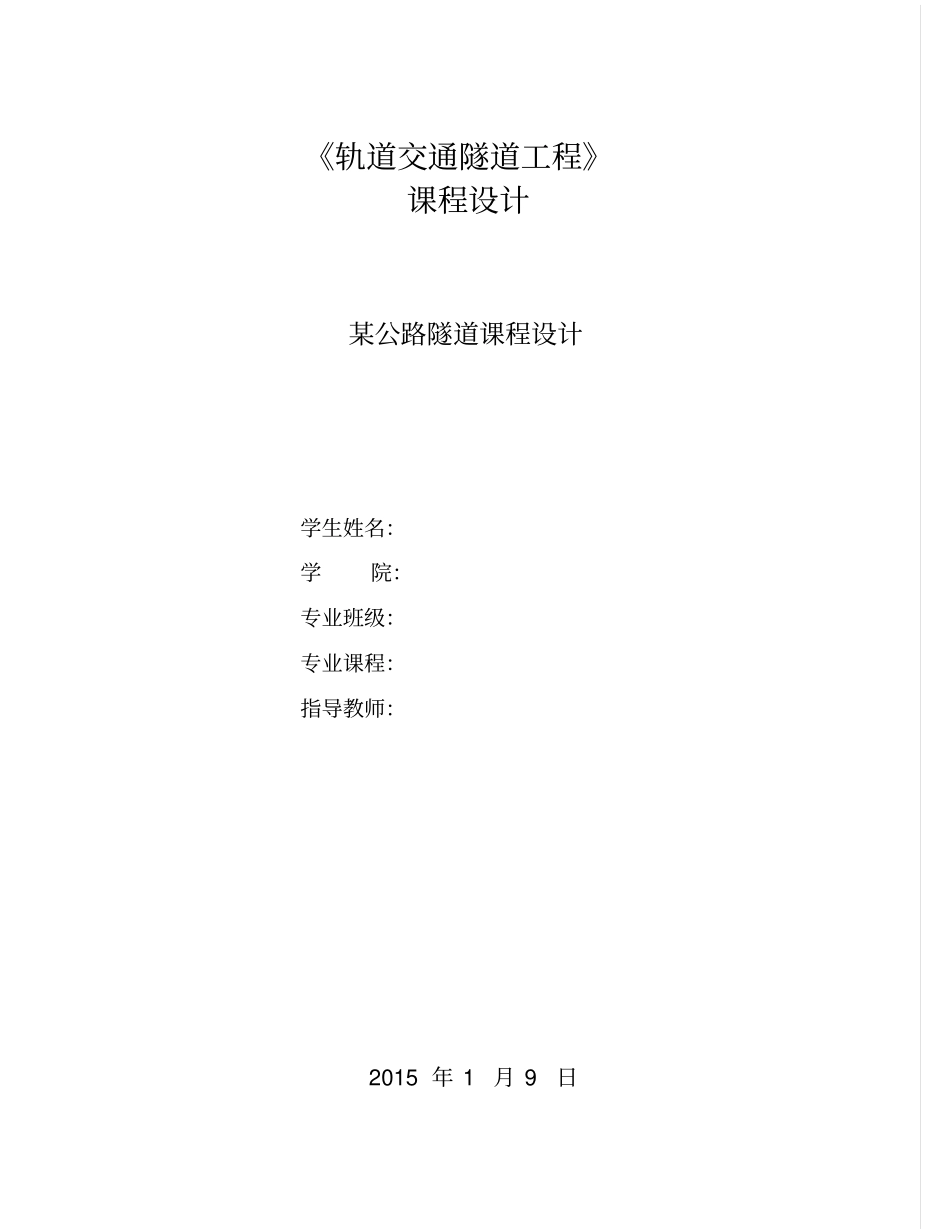

《轨道交通隧道工程》课程设计某公路隧道课程设计学生姓名：学院：专业班级：专业课程：指导教师：2015年1月9日1一、设计资料1.工程概况某隧道进出口附近有国道附近，交通条件便利，洞轴线走向方位角约165°。隧道总体走向呈南北向曲线展布。采用分离式隧道，其中：左线起讫桩号为ZK39+321～ZK39+568，长247米，左线起讫桩号为YK39+313～YK39+515，长202米。采用灯光照明，自然通风，属短隧道。2.工程地质条件（1）地形地貌隧道整体属于中低山地貌区、斜坡、冲沟地形，隧道轴线地面标高792～875m之间，相对高差约83m，隧道洞室最大埋深70m。隧道进、出口处总体为斜（陡）坡地形，进口处自然坡度角为35～45°，出口处自然坡度角约为45～50°，局部略陡。进口处为斜坡地形，出露基岩为强～中风化流纹斑岩，植被发育，主要为杂草及小灌木丛为主，进口下方为修建国道的弃方。出口处基岩裸露，为强～中风化流纹斑岩，植被发育，多为小灌木丛。出口处为国道。（2）地质构造隧址区未发现对隧道方案有明显影响的褶皱和断裂发育。浅部岩石风化裂隙发育，岩石性较差，深部节理裂隙较发育。节理裂隙降低了隧道围岩的稳定性。（3）地层岩性据工程地质调绘及钻孔显示，隧道围岩主要为中元古界熊耳群马家河组（Pt2m）和许山组（Pt2x）的流纹斑岩组成，地层岩性特征如下：流纹斑岩：灰绿、紫红色，斑状结构，呈强～微风化状，岩体极破碎~破碎，根据地质调查显示，隧道区岩层受构造影响，小的次级断层及褶皱、节理裂隙发育，是较硬岩，分布于整个隧道区。（4）岩石强度隧址山体岩层属于较硬岩石工程地质岩组，中风化流纹斑岩饱和单轴抗压强度Rc=57MPa，属于较硬岩。（5）岩体的完整性隧址地层年代为中元古界老地层，主要为硬质岩，岩体坚硬性脆，经历长期的2构造运动和风化剥蚀作用后，岩体裂隙很发育～较发育，裂隙面大多倾角较大，贯穿性较好，多成张开、微张状。愈接近地表，风化裂隙和构造裂隙愈发育，无充填或少量粘土或碎石充填，掩饰的完整性厚道破坏。山体内岩体的结构为层状、块状结构。根据洞口节理裂隙统计，岩体完整性系数Kv=0.13～0.30，为破碎岩体。（6）隧道围岩级别划分1）进、出口稳定性评价进、出口段围岩风华裂隙发育，岩体破碎，完整性差，围岩分级为V级。成洞条件较差，围岩易坍塌，处理不当可能出现坍塌及冒顶。2）隧道洞身根据隧道围岩分级标注，综合钻探资料集地调成果。隧道围岩课划为IV、V两级，详细如下：ZK39+321～ZK39+390围岩为中风化流纹斑岩，属较硬岩，节理裂隙发育，岩体极破碎，碎石状结构，工程地质性质及围岩自稳能力差，围岩易坍塌，未见地下水，雨季有渗水漏水现象，应加强支护。弹性波纵波速度4259m/s，围岩基本质量指标BQ值为230，MpaRc7.41，14.0vK，围岩级别为V级。ZK39+390～ZK39+500围岩为中～微风化流纹斑岩，属较硬岩，节理裂隙发育，岩体破碎，裂隙块状结构，围岩稳定性一般，无支护时，侧壁和拱顶部易产生小坍塌，未见地下水，雨季有滴水渗漏现象，应加强支护。弹性波纵波速度4488m/s，围岩基本质量指标BQ值为321，MpaRc57，32.0vK，围岩级别为IV级。ZK39+500～ZK39+568围岩为中风化流纹斑岩，属较硬岩，节理裂隙发育，岩体极破碎，碎石状结构，工程地质性质及围岩自稳能力差，围岩易坍塌，未见地下水，雨季有渗水漏水现象，应加强支护。弹性波纵波速度4234m/s，围岩基本质量指标BQ值为224，MpaRc8.40，13.0vK，围岩级别为V级。YK39+313～YK39+363围岩为中风化流纹斑岩，属较硬岩，节理裂隙发育，岩体极破碎，碎石状结构，工程地质性质及围岩自稳能力差，围岩易坍塌，未见地下水，雨季有渗水漏水现象，应加强支护。弹性波纵波速度4254m/s，围岩基本质量指标BQ值为227，MpaRc7.41，13.0vK，围岩级别为V级。3YK39+363～YK39+448围岩为中～微风化流纹斑岩，属较硬岩，节理裂隙发育，岩体破碎，裂隙块状结构，围岩稳定性一般，无支护时，侧壁和拱顶部易产生小坍塌，未见地下水，雨季有滴水渗漏现象，应加强支护。弹性波纵波速度4306m/s，围岩基本质量指标BQ值为316，MpaRc57，30.0vK，围岩级别为IV级。YK39+448～YK39+515围岩为中风化流纹斑岩，属较...
