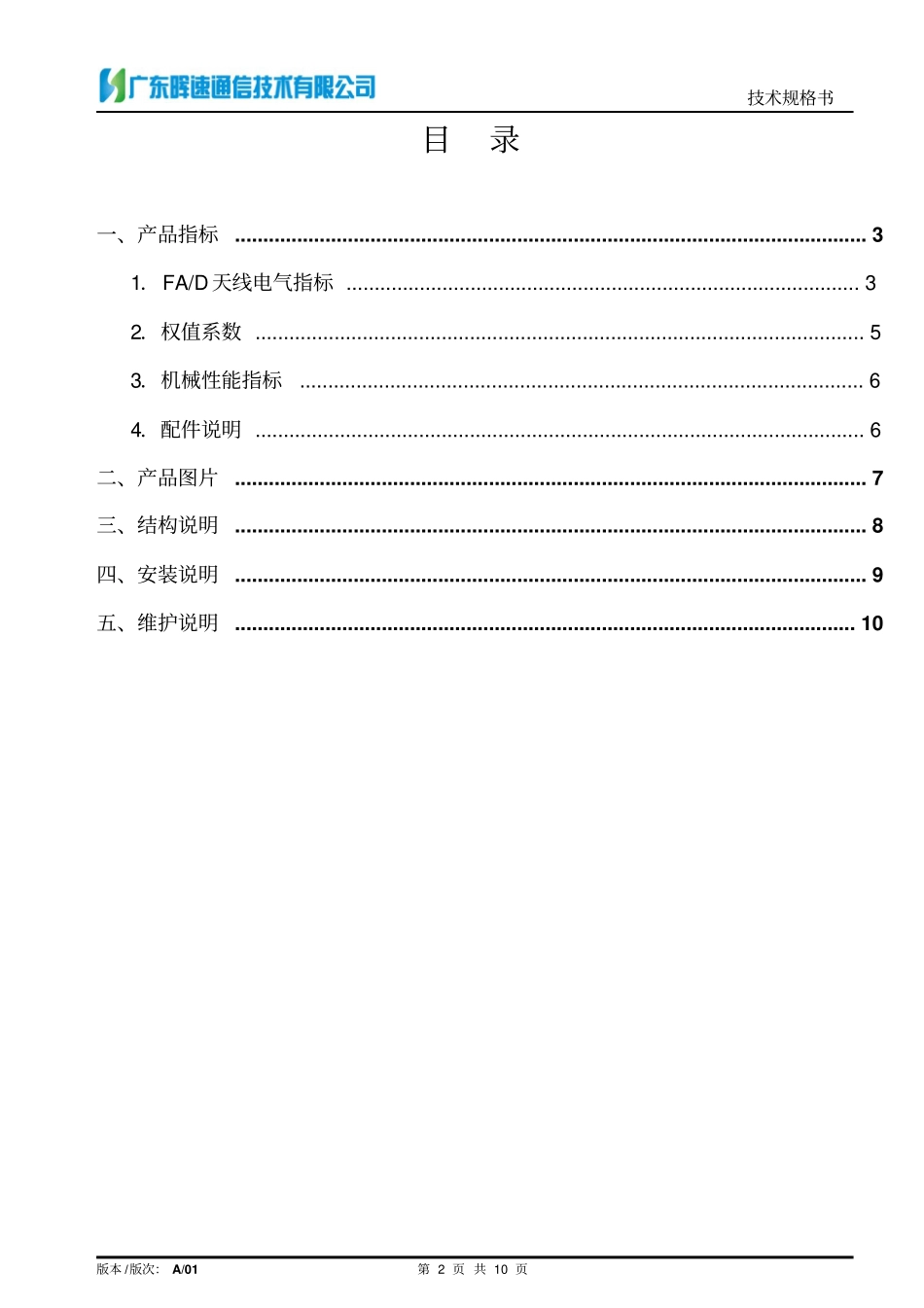

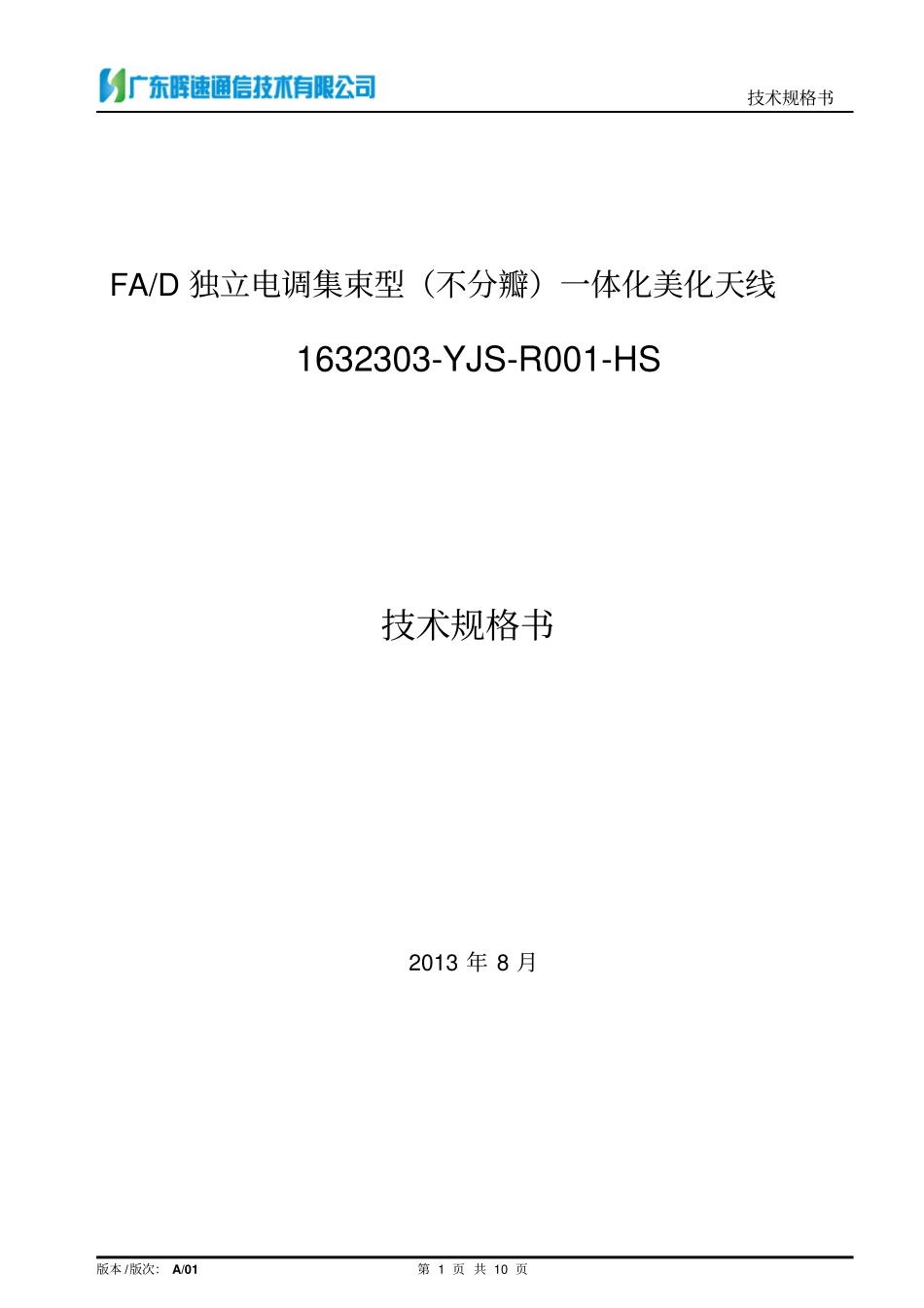

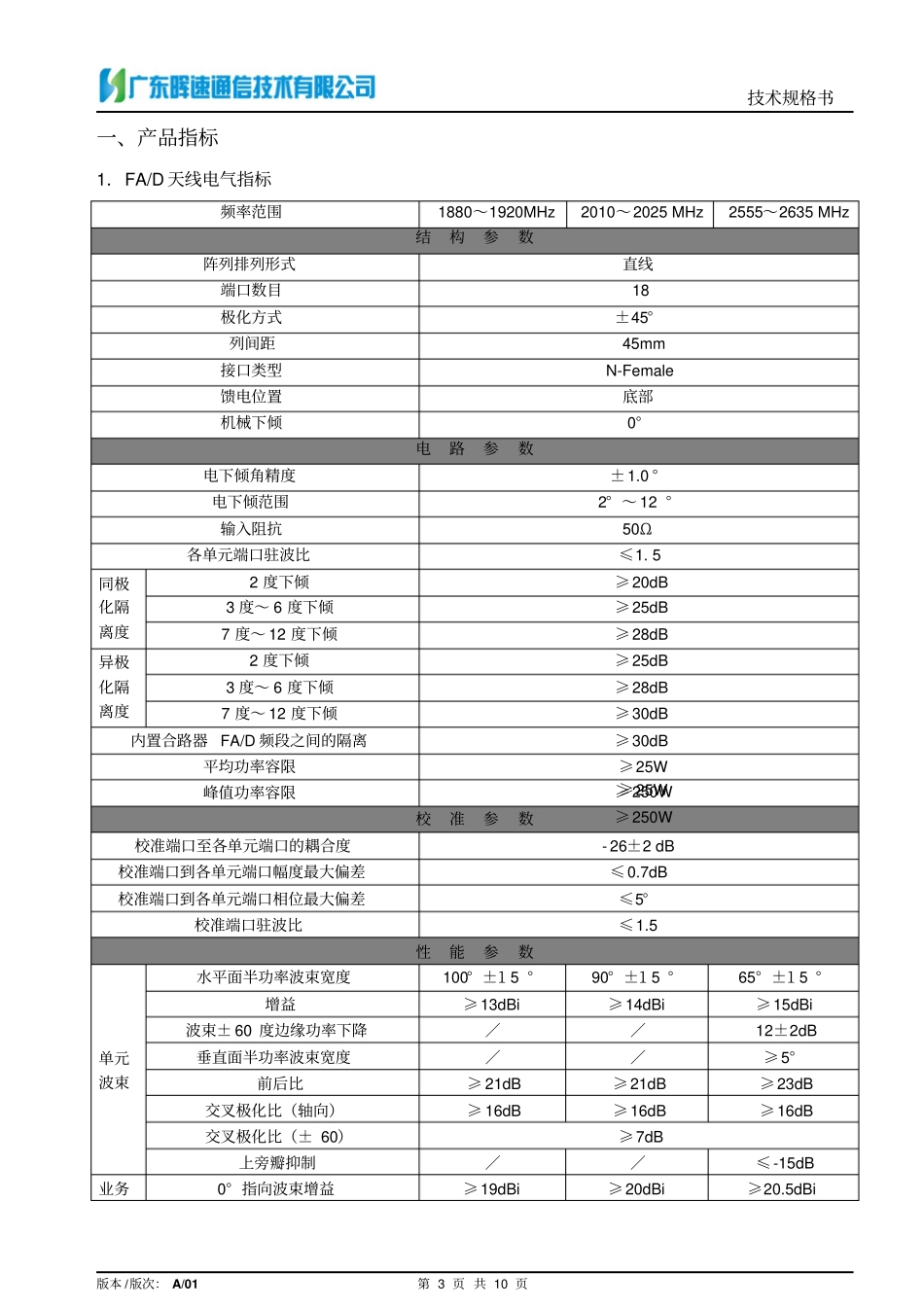

技术规格书版本/版次：A/01第1页共10页FA/D独立电调集束型（不分瓣）一体化美化天线1632303-YJS-R001-HS技术规格书2013年8月技术规格书版本/版次：A/01第2页共10页目录一、产品指标................................................................................................................31．FA/D天线电气指标...........................................................................................32．权值系数............................................................................................................53．机械性能指标....................................................................................................64．配件说明............................................................................................................6二、产品图片................................................................................................................7三、结构说明................................................................................................................8四、安装说明................................................................................................................9五、维护说明..............................................................................................................10技术规格书版本/版次：A/01第3页共10页一、产品指标1．FA/D天线电气指标频率范围1880～1920MHz2010～2025MHz2555～2635MHz结构参数阵列排列形式直线端口数目18极化方式±45°列间距45mm接口类型N-Female馈电位置底部机械下倾0°电路参数电下倾角精度±1.0°电下倾范围2°～12°输入阻抗50Ω各单元端口驻波比≤1.5同极化隔离度2度下倾≥20dB3度～6度下倾≥25dB7度～12度下倾≥28dB异极化隔离度2度下倾≥25dB3度～6度下倾≥28dB7度～12度下倾≥30dB内置合路器FA/D频段之间的隔离≥30dB平均功率容限≥25W≥25W峰值功率容限≥250W≥250W校准参数校准端口至各单元端口的耦合度-26±2dB校准端口到各单元端口幅度最大偏差≤0.7dB校准端口到各单元端口相位最大偏差≤5°校准端口驻波比≤1.5性能参数单元波束水平面半功率波束宽度100°±15°90°±15°65°±15°增益≥13dBi≥14dBi≥15dBi波束±60度边缘功率下降∕∕12±2dB垂直面半功率波束宽度∕∕≥5°前后比≥21dB≥21dB≥23dB交叉极化比（轴向）≥16dB≥16dB≥16dB交叉极化比（±60）≥7dB上旁瓣抑制∕∕≤-15dB业务0°指向波束增益≥19dBi≥20dBi≥20.5dBi技术规格书版本/版次：A/01第4页共10页波束0°指向水平面半功率波束宽度≤29°≤26°≤25°0°指向水平面副瓣电平≤-12dB∕∕±60°指向波束增益≥16.5dBi≥16.5dBi≥16.5dBi±60°指向水平面半功率波束宽度≤32°≤32°≤23°±60°指向水平面副瓣电平≤-5dB≤-5dB≤0dB0°交叉极化比（轴向）≥20dB∕∕0°前后比≥26dB∕∕广播波束水平面半功率波束宽度65°±5°65°±5°65°±5°垂直面半功率波束宽度≥7°≥6.5°≥5°视轴增益≥13dBi≥14dBi≥14.5dBi视轴增益@φ=±60处电平下降12±2dB12±2dB12±2dB前后比≥26dB≥26dB≥26dB交叉极化比（轴向）≥22dB≥22dB≥22dB交叉极化比（±20°）≥20dB∕≥22dB交叉极化比（±60°）≥8dB上旁瓣抑制≤-15dB水平面方向图Horizontalpattern垂直面方向图Verticalpattern技术规格书版本/版次：A/01第5页共10页2．权值系数下倾角度2°广播波束频段参数端口1端口2端口3端口4端口5端口6端口7端口830°F幅度∣Ii∣0.4110.40.4110.4相位（°）01600160A幅度∣Ii∣0.40.9810.40.40.9810.4相位（°）02610261D幅度∣Ii∣0.35110.350.35110.35相位（°）70007070007065°F幅度∣Ii∣0.43110.60.43110.6相位（°）0-18-101780-18-10178A幅度∣Ii∣0.44110.540.44110.54相位（°）0-20-101640-20-10164D幅度∣Ii∣110.580.31110.580.31相位（°）0-17175-240-17175-24下倾角度7°30°F幅度∣Ii∣0.4110.40...
