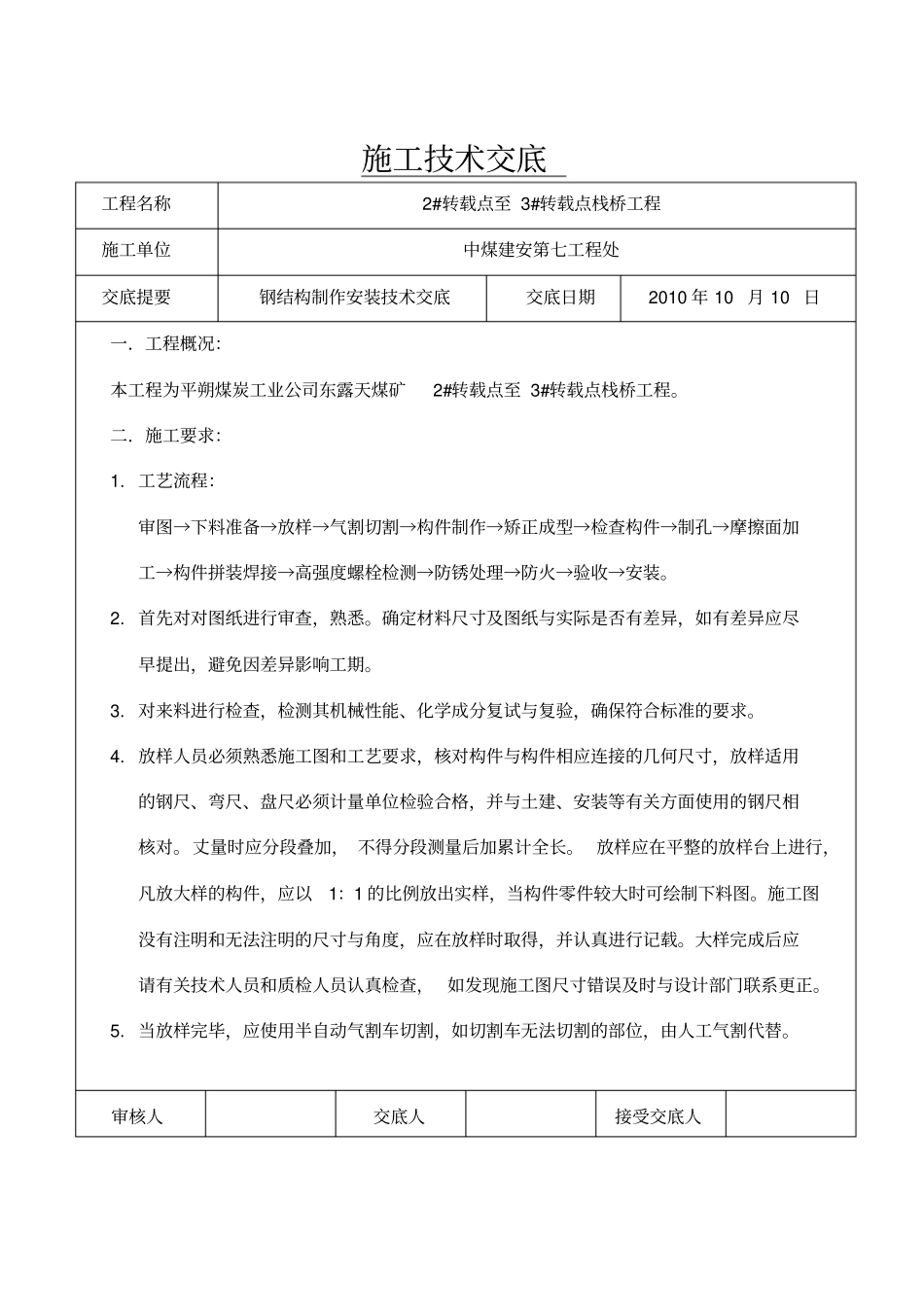

施工技术交底工程名称2#转载点至3#转载点栈桥工程施工单位中煤建安第七工程处交底提要钢结构制作安装技术交底交底日期2010年10月10日一．工程概况：本工程为平朔煤炭工业公司东露天煤矿2#转载点至3#转载点栈桥工程。二．施工要求：1.工艺流程：审图→下料准备→放样→气割切割→构件制作→矫正成型→检查构件→制孔→摩擦面加工→构件拼装焊接→高强度螺栓检测→防锈处理→防火→验收→安装。2.首先对对图纸进行审查，熟悉。确定材料尺寸及图纸与实际是否有差异，如有差异应尽早提出，避免因差异影响工期。3.对来料进行检查，检测其机械性能、化学成分复试与复验，确保符合标准的要求。4.放样人员必须熟悉施工图和工艺要求，核对构件与构件相应连接的几何尺寸，放样适用的钢尺、弯尺、盘尺必须计量单位检验合格，并与土建、安装等有关方面使用的钢尺相核对。丈量时应分段叠加，不得分段测量后加累计全长。放样应在平整的放样台上进行，凡放大样的构件，应以1：1的比例放出实样，当构件零件较大时可绘制下料图。施工图没有注明和无法注明的尺寸与角度，应在放样时取得，并认真进行记载。大样完成后应请有关技术人员和质检人员认真检查，如发现施工图尺寸错误及时与设计部门联系更正。5.当放样完毕，应使用半自动气割车切割，如切割车无法切割的部位，由人工气割代替。审核人交底人接受交底人施工技术交底工程名称2#转载点至3#转载点栈桥工程施工单位中煤建安第七工程处交底提要钢结构制作安装技术交底交底日期2010年10月10日切割钢材要保证割口质量良好。一般割嘴应垂直于工件表面，直线切割，但当工件厚度小于20mm时，割嘴可向切割方向的反方向后倾20～30°，以保证割口平整。半自动切割允许偏差为±1.0、手工切割为±1.5。6.适用半自动切割车下料，下料顺序应考虑供需较多的零件为先，特别是柱底板、连接板等应优先。7.对影响号料质量的刚才进行矫正，可使用火焰预热矫正。如需要弯曲加工的可加热至880～1050°，使用敲击或必要措施使其达到弯曲度。8.按照规范要求，对制作好的构件进行检查，确保构件符合标准要求。9.构件连接须使用高强度螺栓，构件制孔优先使用钻孔。为提高钻孔效率及准确度，可将数块钢板重叠起来，一齐钻孔，但一般重叠板厚度不超过50mm，重叠板边必须用夹具夹紧或点焊固定。钻孔时要检查平台的水平度，以防止孔的中心倾斜。严格掌握尺寸，使孔距符合规范要求。见下表。序号项目允许偏差（mm）小于等于500大于500小于等于1200大于1200小于等于3000大于30001同一组相邻孔间距离±0.07———2同一组任意孔间距离±1.0±1.5——3相邻两组端孔间距离±1.5±2.0±2.5±3.0审核人交底人接受交底人施工安全技术交底工程名称2#转载点至3#转载点栈桥工程施工单位中煤建安第七工程处交底提要钢结构制作安装技术交底交底日期2010年10月10日10.设计有需抗滑移的部位，应进行摩擦面加工，可使用喷砂、砂轮打磨等方法！加工完成后送质检单位进行试验，使其符合设计规定值。11.当构件完成制作后，应进行拼装焊接。将构件焊接平整。拼装焊接的焊缝及平整度应符合设计要求。要求如下：1）桁架杆件及柱弧矢高=L/12002)受弯梁弧矢高=L/8003)板式结构弧矢高=L/20012.高强度螺栓应进行检测，应有质量证明书,并送质检部门进行检测.高强度螺栓、螺母、垫圈的规格、尺寸、重量、硬度、拉力均应符合规范要求。13.使用喷砂除锈，应符合设计要求Sa2级除锈。使钢材表面无可见的油脂、污垢、氧化皮、铁锈等附着物，其残留物应是牢固附着的。再按设计要求涂刷防锈涂料。14.钢结构制作，除锈完毕后，应先进行自检。保证达到国家标准要求后，报监理检查验收。验收合格进行吊装。三．钢结构安装：1.安装流程：基础及支承面验收→放线→确定吊装机械→钢结构吊装→钢结构校正→固定→安装验收。审核人交底人接受交底人施工技术交底工程名称2#转载点至3#转载点栈桥工程施工单位中煤建安第七工程处交底提要钢结构制作安装技术交底交底日期2010年10月10日2.检查验收基础标高以及螺栓位置。安装前应对建筑物的定位轴线、基础轴线和标高、地脚螺栓位置、规格等进行检查，并应进行基础检测。基础应符合...
