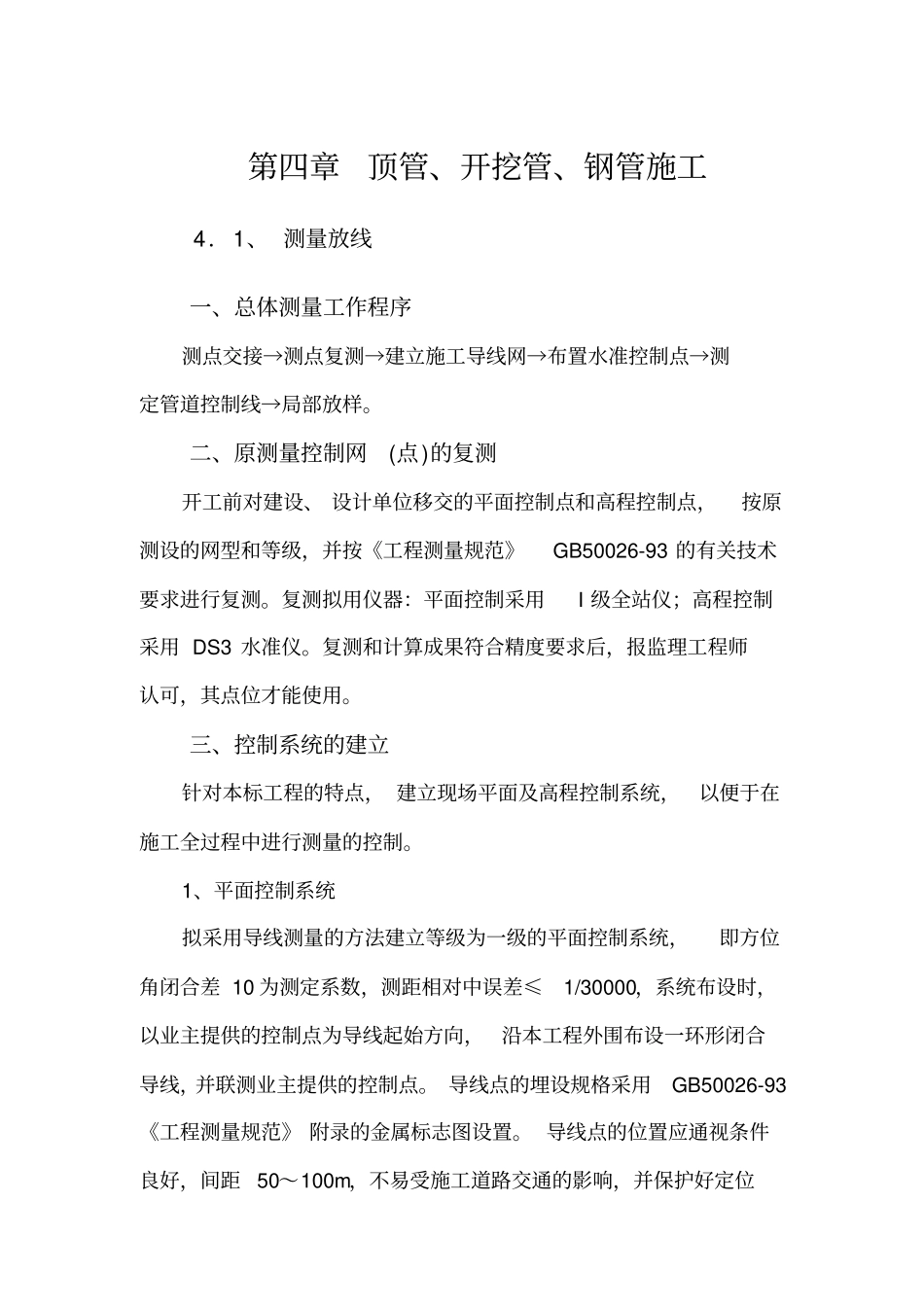

顶管开挖管检查井_第1页
1/34

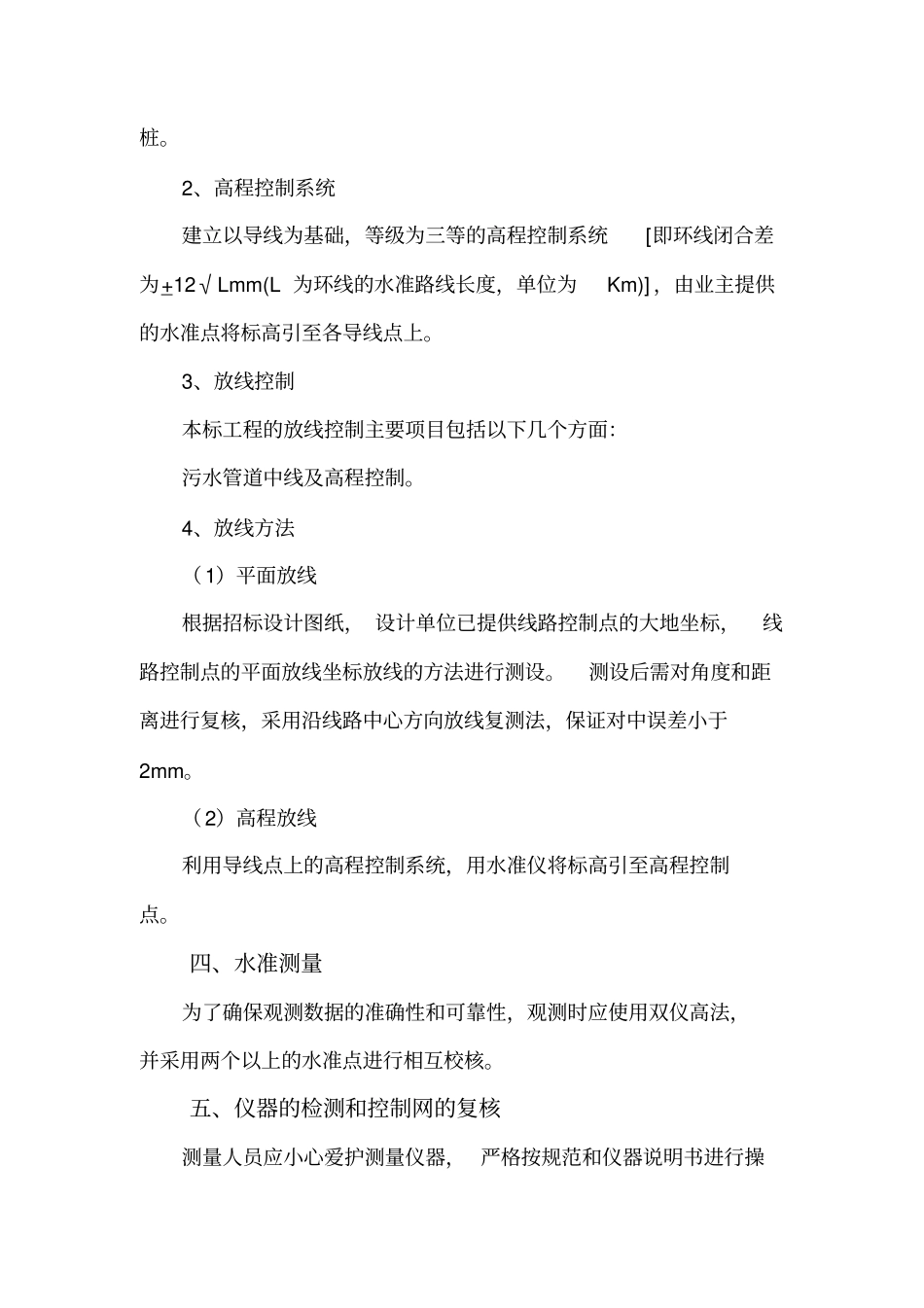

顶管开挖管检查井_第2页
2/34

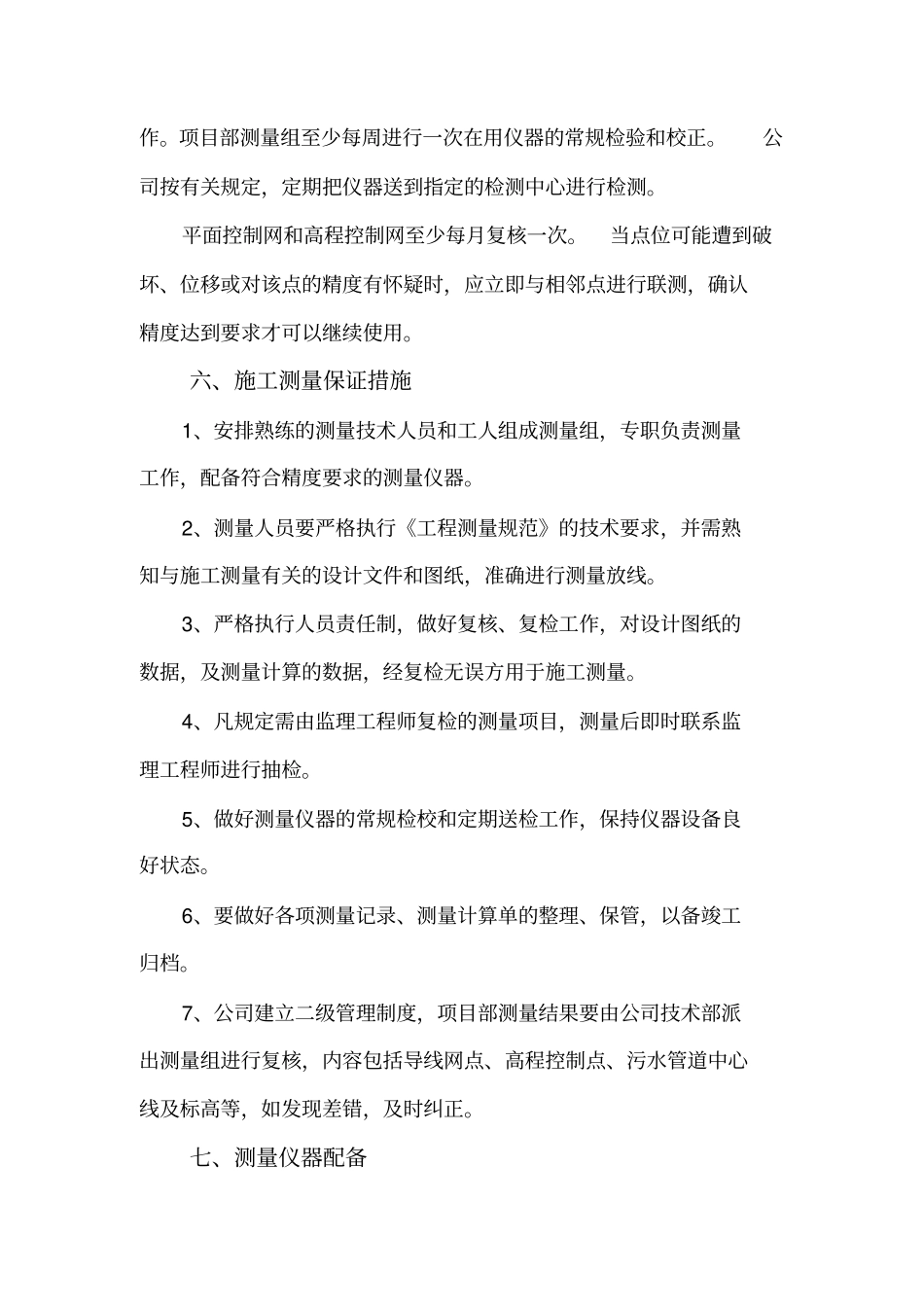

顶管开挖管检查井_第3页
3/34
第四章顶管、开挖管、钢管施工4.1、测量放线一、总体测量工作程序测点交接→测点复测→建立施工导线网→布置水准控制点→测定管道控制线→局部放样。二、原测量控制网(点)的复测开工前对建设、设计单位移交的平面控制点和高程控制点,按原测设的网型和等级,并按《工程测量规范》GB50026-93的有关技术要求进行复测。复测拟用仪器:平面控制采用I级全站仪;高程控制采用DS3水准仪。复测和计算成果符合精度要求后,报监理工程师认可,其点位才能使用。三、控制系统的建立针对本标工程的特点,建立现场平面及高程控制系统,以便于在施工全过程中进行测量的控制。1、平面控制系统拟采用导线测量的方法建立等级为一级的平面控制系统,即方位角闭合差10为测定系数,测距相对中误差≤1/30000,系统布设时,以业主提供的控制点为导线起始方向,沿本工程外围布设一环形闭合导线,并联测业主提供的控制点。导线点的埋设规格采用GB50026-93《工程测量规范》附录的金属标志图设置。导线点的位置应通视条件良好,间距50~100m,不易受施工道路交通的影响,并保护好定位桩。2、高程控制系统建立以导线为基础,等级为三等的高程控制系统[即环线闭合差为+12√Lmm(L为环线的水准路线长度,单位为Km)],由业主提供的水准点将标高引至各导线点上。3、放线控制本标工程的放线控制主要项目包括以下几个方面:污水管道中线及高程控制。4、放线方法(1)平面放线根据招标设计图纸,设计单位已提供线路控制点的大地坐标,线路控制点的平面放线坐标放线的方法进行测设。测设后需对角度和距离进行复核,采用沿线路中心方向放线复测法,保证对中误差小于2mm。(2)高程放线利用导线点上的高程控制系统,用水准仪将标高引至高程控制点。四、水准测量为了确保观测数据的准确性和可靠性,观测时应使用双仪高法,并采用两个以上的水准点进行相互校核。五、仪器的检测和控制网的复核测量人员应小心爱护测量仪器,严格按规范和仪器说明书进行操作。项目部测量组至少每周进行一次在用仪器的常规检验和校正。公司按有关规定,定期把仪器送到指定的检测中心进行检测。平面控制网和高程控制网至少每月复核一次。当点位可能遭到破坏、位移或对该点的精度有怀疑时,应立即与相邻点进行联测,确认精度达到要求才可以继续使用。六、施工测量保证措施1、安排熟练的测量技术人员和工人组成测量组,专职负责测量工作,配备符合精度要求的测量仪器。2、测量人员要严格执行《工程测量规范》的技术要求,并需熟知与施工测量有关的设计文件和图纸,准确进行测量放线。3、严格执行人员责任制,做好复核、复检工作,对设计图纸的数据,及测量计算的数据,经复检无误方用于施工测量。4、凡规定需由监理工程师复检的测量项目,测量后即时联系监理工程师进行抽检。5、做好测量仪器的常规检校和定期送检工作,保持仪器设备良好状态。6、要做好各项测量记录、测量计算单的整理、保管,以备竣工归档。7、公司建立二级管理制度,项目部测量结果要由公司技术部派出测量组进行复核,内容包括导线网点、高程控制点、污水管道中心线及标高等,如发现差错,及时纠正。七、测量仪器配备1、DT-02L电子经纬仪1台;2、AC24水准仪2台;4.2、顶管施工4.2.1、工作坑、接受坑制作顶管工作坑、接受坑的工作面尺寸、结构与顶管管径、长度、方法和选用的施工机具并与土质、顶管机具、操作空间、垂直运输等各方面因素有关,沉井下沉前,我方将采用轻型井点降水干作业沉井;(一)轻型井点降水1、轻型井点系数的主要机械设备轻型井点系统由井点立管、滤管、集水总管、连接管、真空设备和排水设备等组成。(1)井点立管:由内径为50mm左右的镀锌圆形钢管制成,长度为4~8m,两头套丝扣,用管箍连接。(2)井点滤管:是安装在井点立管下部的镀锌圆形带孔的钢管,滤管外径应与井点立管的外径相同,长度为1.2~2.0m,两头套丝扣,下部管端用丝堵封闭,上部与井点立管连接。滤管管壁钻孔,孔眼按三角形排列布设,井孔的总面积约为滤管壁总面积的1/4~1/5。孔径为8.0~12.0mm,孔眼径向间距、纵向间距均为30mm左右,滤管两头各留出100mm...
