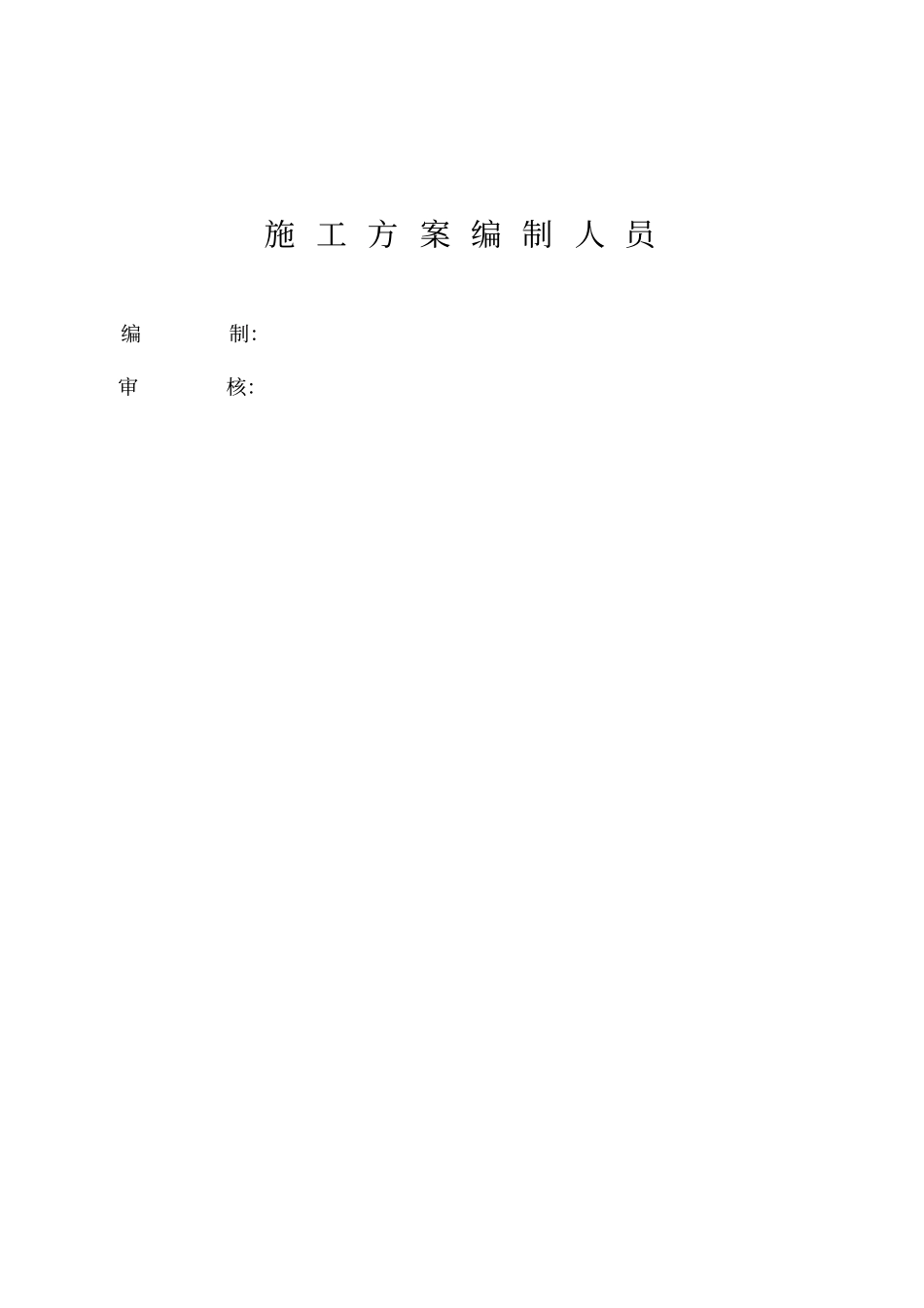

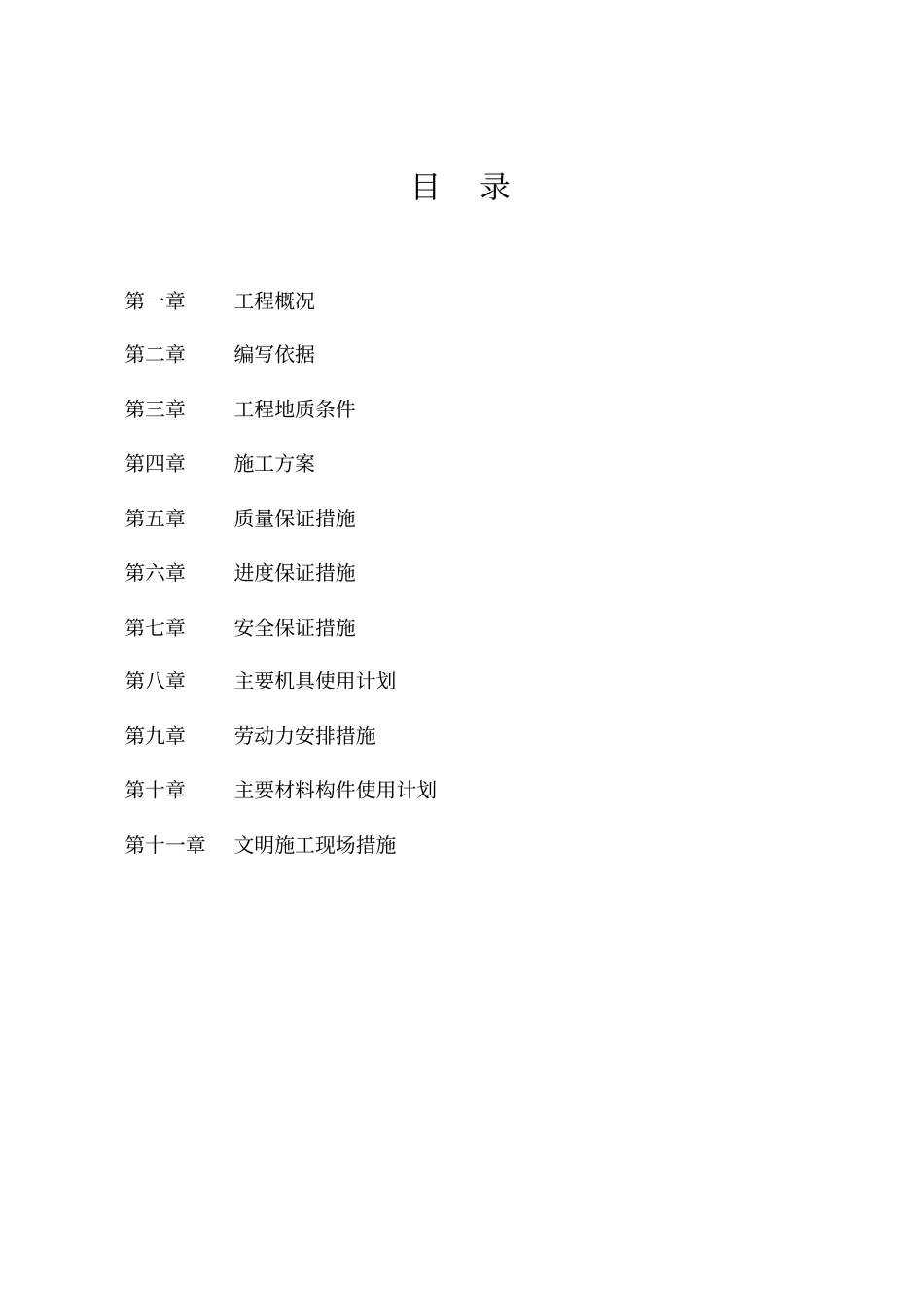

岳阳市第十六中学建设项目第二标段食堂◎预制方桩基础施工组织设计湖南省第四工程有限公司2016年03月施工方案编制人员编制：审核：目录第一章工程概况第二章编写依据第三章工程地质条件第四章施工方案第五章质量保证措施第六章进度保证措施第七章安全保证措施第八章主要机具使用计划第九章劳动力安排措施第十章主要材料构件使用计划第十一章文明施工现场措施第一章工程概况一、工程项目工程名称：岳阳市第十六中学建设项目第二标段食堂工程地址：岳阳市君山区洞庭大道建设单位：岳阳市君山区教育局设计单位：湖南省建筑工程集团设计研究院施工单位：湖南省第四工程有限公司监理单位：湖南顺天项目管理有限公司勘察单位：岳阳白利勘测科技有限公司二、地质条件参考区域地质调查报告，现根据各地貌揭露的地层情况自上而下描述如下：1）耕土（Q4）:褐黄色，松软，稍湿，主要成分为黏土，夹杂植物根茎，有腥味，压缩性较高，工程性能较差，未完成自重固结。勘探时场地层厚0.3-0.7m，平均层厚0.44m，层底标高26.89-28.14m。矚慫润厲钐瘗睞枥庑赖。2）粉质黏土（可塑）：黄褐色，粉质黏土为主，可塑，粉质黏土为主要成分，土质均匀，敢强度较高，韧性中等。勘探时场地层厚1.00-3.20m，平均层厚1.76m，层底标高24.11-26.84m。聞創沟燴鐺險爱氇谴净。3）粉质黏土（软塑）：灰褐色，粉质黏土为主，软塑，粉质黏土为主要成分，局部含粉砂薄夹层，干强度较强，韧性较差。勘探时场地层厚1.00-3.20m，平均层厚1.76m，层底标高3.70-9.00m。平均层厚6.35m，层底标高17.05-21.66m。残骛楼諍锩瀨濟溆塹籟。4）粉砂：浅黄色、褐黄色，松散稍密，饱和，主要成分为石英、长石，粒径一般为0.1-0.2mm，颗粒级配中等，勘探时场地层厚5.00-10.20m，平均层厚7.37m，层底标高9.99-13.96m。平均层厚6.35m，层底标高17.05-21.66m。酽锕极額閉镇桧猪訣锥。5）粉砂：浅黄色，中密，饱和，主要矿物成分为石英、长石，粒径一半为0.1-0.2mm，颗粒级配中等。勘探时场地层厚9.50-16.30m，平均层厚13.17m，层底标高9.99-13.96m。平均层厚6.35m，层底标高-4.51-2.24m。彈贸摄尔霁毙攬砖卤庑。6）粉砂：浅黄色，密实，饱和，主要矿物成分为石英、长石、云母，粒径一半为0.1-0.2mm，颗粒级配中等，含约5%黏土充填，本次勘探为穿此层。謀荞抟箧飆鐸怼类蒋薔。三、施工场地条件由甲方提供施工场地的耐力承载力为15T/㎡，电源按400KW提供到施工场地内，道路完善后三通一平已基本完成。厦礴恳蹒骈時盡继價骚。四、设计要求1.根据试桩结果，岳阳市第十六中学建设项目第二标段食堂采用预应力混凝土方桩，预应力方桩采用PHS-350(170)AB桩,桩身混凝土强度为C80，基础工程桩125根，单桩承载力特征值1000KN。所有桩的有效长度为15至35米。茕桢广鳓鯡选块网羈泪。2.保证桩的纵横双向垂直度不超过0.5%。控制施压速度，一般不宜超过2m/min。3.压桩应连续进行，同一根桩的中间间歇时间不宜超过半小时。4.焊好桩接头应自然冷却时间不宜小于8min严禁用水冷却或焊好即压。5.当桩出现断桩或压力表突变时，必须通知甲方、监理、设计人进行处理。第二章编写依据1.《岩土工程勘察规范》（GB50021—2001）2009版；2.《高层建筑岩土工程勘察规程》JGJ(72—2004)；3.《建筑地基基础设计规范》（GB50007—2002）；4.《建筑抗震设计规范》（GB50011—2010）；5.《建筑桩基技术规范》（JGJ94—2008）；6.《土工试验方法标准》（GB/T50123—1999）；7.《建筑地基基础工程施工质量验收规范》（GB50202—2002）；8.《混凝土结构工程施工质量验收规范》（GB50204—2002）；9.《先张法预应力混凝土方桩》（GB13476—2009）；10.《预应力混凝土空心方桩》（JG197）；11.《预应力混凝土空心方桩》（12ZTG208）12.《先张法预应力混凝土管桩》（GB13476—2009）；第三章工程地质条件3.1从场地地基条件分析，⑤层元古界板溪群强风化板岩（Ptr3）和⑥层元古界板溪群中风化板岩（Ptr2），分布稳定，工程力学性能较好，承载力较高，压缩性较低，未发现软弱下卧层、空洞和临空面等，为拟建高层建筑物较理想的桩基础持力层，施工采用锤击式即可，预制方桩系挤土桩，挤...
