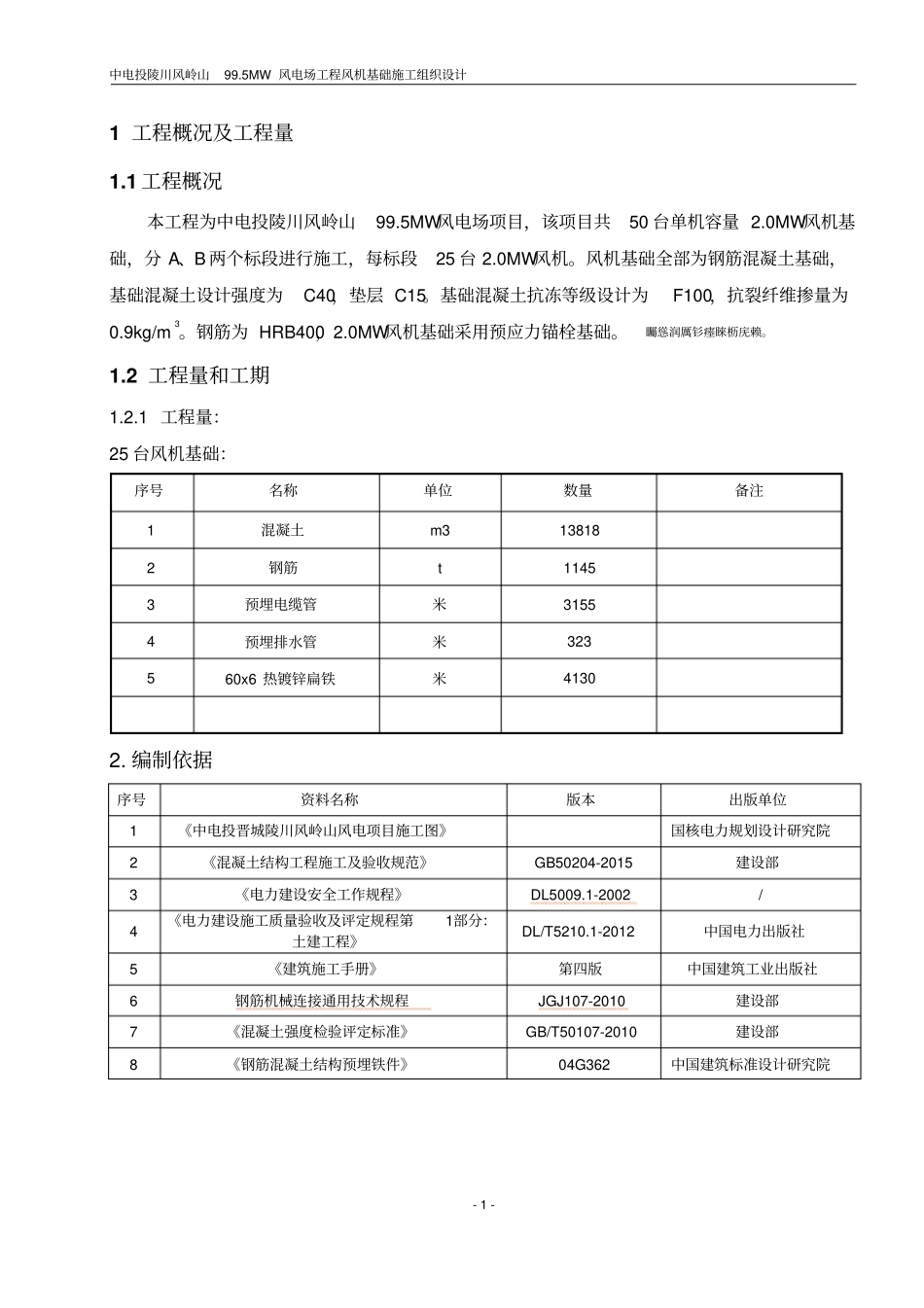

中电投陵川风岭山99.5MW风电场工程施工组织设计编制：审核：批准：中电投陵川风岭山99.5MW风电场工程风机基础施工组织设计-1-1工程概况及工程量1.1工程概况本工程为中电投陵川风岭山99.5MW风电场项目，该项目共50台单机容量2.0MW风机基础，分A、B两个标段进行施工，每标段25台2.0MW风机。风机基础全部为钢筋混凝土基础，基础混凝土设计强度为C40，垫层C15。基础混凝土抗冻等级设计为F100，抗裂纤维掺量为0.9kg/m3。钢筋为HRB400，2.0MW风机基础采用预应力锚栓基础。矚慫润厲钐瘗睞枥庑赖。1.2工程量和工期1.2.1工程量：25台风机基础：序号名称单位数量备注1混凝土m3138182钢筋t11453预埋电缆管米31554预埋排水管米323560x6热镀锌扁铁米41302.编制依据序号资料名称版本出版单位1《中电投晋城陵川风岭山风电项目施工图》国核电力规划设计研究院2《混凝土结构工程施工及验收规范》GB50204-2015建设部3《电力建设安全工作规程》DL5009.1-2002/4《电力建设施工质量验收及评定规程第1部分：土建工程》DL/T5210.1-2012中国电力出版社5《建筑施工手册》第四版中国建筑工业出版社6钢筋机械连接通用技术规程JGJ107-2010建设部7《混凝土强度检验评定标准》GB/T50107-2010建设部8《钢筋混凝土结构预埋铁件》04G362中国建筑标准设计研究院中电投陵川风岭山99.5MW风电场工程风机基础施工组织设计-2-3作业前的条件和准备：3.1技术准备序号必须具备的条件责任单位备注1风力发电机组基础施工图到位工程质量部2开工报告审批已完成工程质量部3作业指导书编制并审批合格，已进行交底。工程质量部4风机基础图纸会审完成工程质量部5安全技术及工艺质量已进行交底并履行签字手续工程质量部8材料到场齐全并已检验合格物资部9施工用工机具及计量器具准备完成，并已检验合格工程质量部10各工种作业人员进场，满足施工要求综合部11施工工器具和小型机械配备齐全工程质量部12施工场地、道路、水电、通讯满足要求工程质量部13施工记录、验收表格齐全工程质量部14施工人员安全教育、体检合格综合部15检测施工机械、机具，保证其运转良好工程质量部16施工人员熟悉图纸、技术及质量要求，明确施工范围、内容及施工顺序工程质量部17现场安全、消防设施齐全，具备条件工程质量部18根据砼设计强度等级进行砼配合比试配试验，混凝土配合比报告已完成。试验室19根据给定的永久性控制坐标和水准点，引测至现场，在工程施工范围设置测量控制网工程质量部20准备施工用的模板、脚手管、型卡、方木等周转性材料物资部21将施工用的对拉螺栓、水泥砂浆垫块提前加工好物资部22塑料布、棉被等养护材料准备齐全。物资部23职工进行上岗前的培训，增强操作技能。综合部24对测量仪器进行检验工程质量部中电投陵川风岭山99.5MW风电场工程风机基础施工组织设计-3-3.2人员配置、资格序号作业人员工种资格要求人数1行政负责人有整体指挥能力，责任心强熟悉混凝土施工12技术负责人能够准确阅读图纸，具有现场工作经验及实际操作能力13施工管理员有现场工作经验，了解混凝土施工方法，具有一定的协调能力14安监员有安监证，具有较高的管理素质，责任心强15质检员有质检证，熟悉规范和图纸16技术员有现场施工经验熟悉图纸27试验人员经过培训，有所需试验项目的上岗证，持证上岗18木工熟练本工种作业89钢筋工熟练钢筋加工、绑扎3010混凝土工熟练混凝土浇筑、振捣、养护1011力工身体强壮无疾病、无残疾612电工有证熟悉本工种操作，对安全用电有预防和预控能力113机械操作工有证熟悉本工种操作714司机有驾驶证并能熟练操作515焊工有焊工证并熟练焊接操作216架子工有架子工证并熟悉脚手架操作23.3作业工器具汇总表序号仪器仪表名称规格型号数量备注1全站仪ZTS602R1台2GPS1台3水准仪DSZ21台4钢卷尺50m1把5盒尺5m5把6塔尺1个7线坠3个8小白线5公斤9墨线斗2个中电投陵川风岭山99.5MW风电场工程风机基础施工组织设计-4-10测温仪JDC-21个11角磨砂轮2个12铁锹10把13镐头2把14割把2套15焊把2套16混凝土试模12组17塌落度筒2个18铁抹子6个19木抹子6个3.4施工机械及材料3.4.1施工机械汇总表序号名称规格型号数量备注1柴油发电机120KW1台2圆盘锯1个3平刨1个4台...
