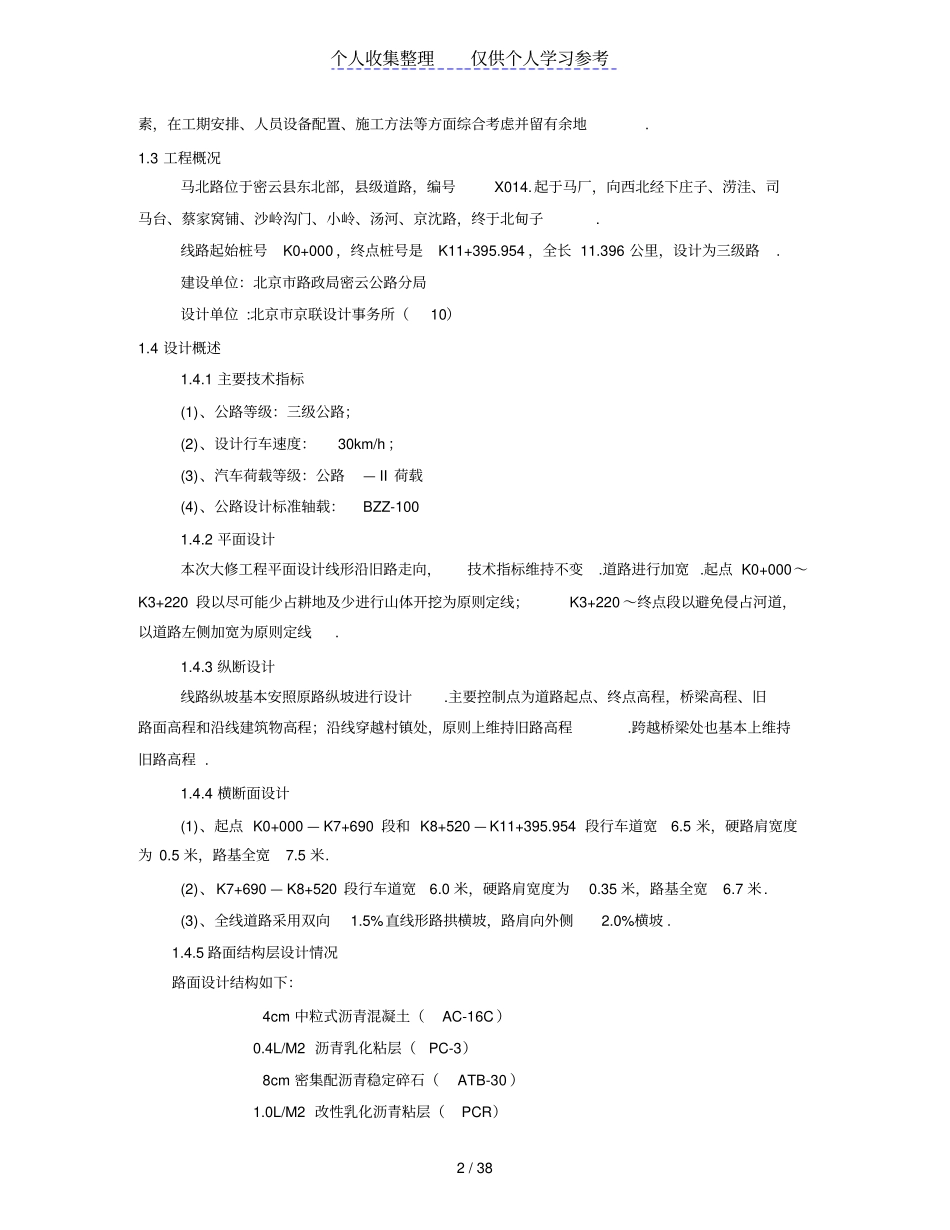

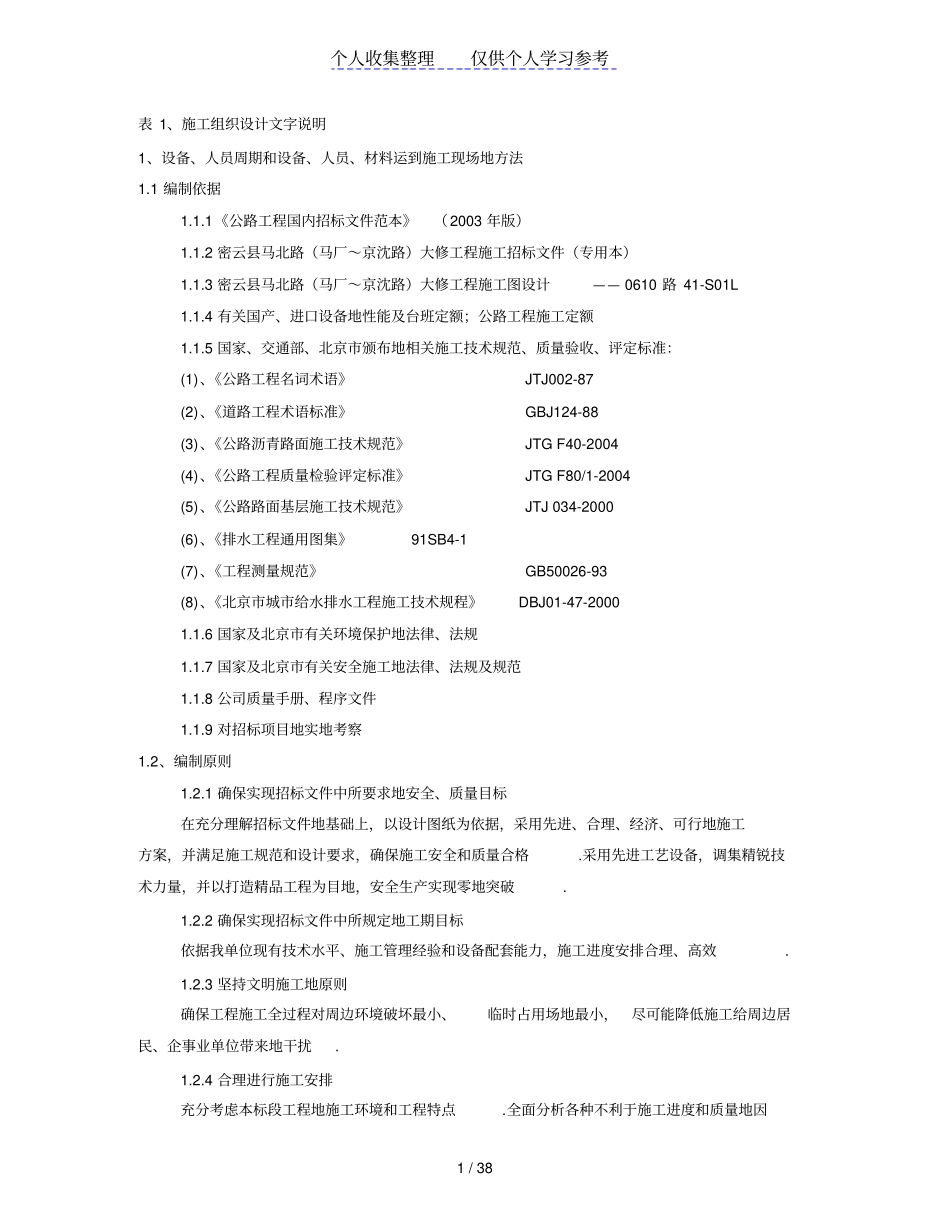

个人收集整理仅供个人学习参考1/38表1、施工组织设计文字说明1、设备、人员周期和设备、人员、材料运到施工现场地方法1.1编制依据1.1.1《公路工程国内招标文件范本》（2003年版）1.1.2密云县马北路（马厂～京沈路）大修工程施工招标文件（专用本）1.1.3密云县马北路（马厂～京沈路）大修工程施工图设计——0610路41-S01L1.1.4有关国产、进口设备地性能及台班定额；公路工程施工定额1.1.5国家、交通部、北京市颁布地相关施工技术规范、质量验收、评定标准：(1)、《公路工程名词术语》JTJ002-87(2)、《道路工程术语标准》GBJ124-88(3)、《公路沥青路面施工技术规范》JTGF40-2004(4)、《公路工程质量检验评定标准》JTGF80/1-2004(5)、《公路路面基层施工技术规范》JTJ034-2000(6)、《排水工程通用图集》91SB4-1(7)、《工程测量规范》GB50026-93(8)、《北京市城市给水排水工程施工技术规程》DBJ01-47-20001.1.6国家及北京市有关环境保护地法律、法规1.1.7国家及北京市有关安全施工地法律、法规及规范1.1.8公司质量手册、程序文件1.1.9对招标项目地实地考察1.2、编制原则1.2.1确保实现招标文件中所要求地安全、质量目标在充分理解招标文件地基础上，以设计图纸为依据，采用先进、合理、经济、可行地施工方案，并满足施工规范和设计要求，确保施工安全和质量合格.采用先进工艺设备，调集精锐技术力量，并以打造精品工程为目地，安全生产实现零地突破.1.2.2确保实现招标文件中所规定地工期目标依据我单位现有技术水平、施工管理经验和设备配套能力，施工进度安排合理、高效.1.2.3坚持文明施工地原则确保工程施工全过程对周边环境破坏最小、临时占用场地最小，尽可能降低施工给周边居民、企事业单位带来地干扰.1.2.4合理进行施工安排充分考虑本标段工程地施工环境和工程特点.全面分析各种不利于施工进度和质量地因个人收集整理仅供个人学习参考2/38素，在工期安排、人员设备配置、施工方法等方面综合考虑并留有余地.1.3工程概况马北路位于密云县东北部，县级道路，编号X014.起于马厂，向西北经下庄子、涝洼、司马台、蔡家窝铺、沙岭沟门、小岭、汤河、京沈路，终于北甸子.线路起始桩号K0+000，终点桩号是K11+395.954，全长11.396公里，设计为三级路.建设单位：北京市路政局密云公路分局设计单位:北京市京联设计事务所（10）1.4设计概述1.4.1主要技术指标(1)、公路等级：三级公路；(2)、设计行车速度：30km/h；(3)、汽车荷载等级：公路—II荷载(4)、公路设计标准轴载：BZZ-1001.4.2平面设计本次大修工程平面设计线形沿旧路走向，技术指标维持不变.道路进行加宽.起点K0+000～K3+220段以尽可能少占耕地及少进行山体开挖为原则定线；K3+220～终点段以避免侵占河道，以道路左侧加宽为原则定线.1.4.3纵断设计线路纵坡基本安照原路纵坡进行设计.主要控制点为道路起点、终点高程，桥梁高程、旧路面高程和沿线建筑物高程；沿线穿越村镇处，原则上维持旧路高程.跨越桥梁处也基本上维持旧路高程.1.4.4横断面设计(1)、起点K0+000—K7+690段和K8+520—K11+395.954段行车道宽6.5米，硬路肩宽度为0.5米，路基全宽7.5米.(2)、K7+690—K8+520段行车道宽6.0米，硬路肩宽度为0.35米，路基全宽6.7米.(3)、全线道路采用双向1.5%直线形路拱横坡，路肩向外侧2.0%横坡.1.4.5路面结构层设计情况路面设计结构如下：4cm中粒式沥青混凝土（AC-16C）0.4L/M2沥青乳化粘层（PC-3）8cm密集配沥青稳定碎石（ATB-30）1.0L/M2改性乳化沥青粘层（PCR）个人收集整理仅供个人学习参考3/38旧路面病害处理：A、路面裂缝大于5mm采用灌缝胶进行处理；裂缝宽小于5mm采用灌入热沥青处理.B、路面局部沉陷、坑槽、车辙处、严重龟裂及原实测弯沉值大于120（0.01mm）处均做旧路挖补处理.挖补处理处土基弯沉应不大于230（0.01mm）18cm石灰粉煤灰稳定碎石15cm旧路粒料掺灰底基层（12%灰土）对于加宽段路基部分，采用以下结构：15cmC10素混凝土1.4.6平交路口设计1、相交道路为土路，路口范围路面结构采用4厘米AC-16C中粒式沥青混凝土面层+乳化沥青透层（PC-2）+18厘米石灰粉煤灰碎石基层.2、相交路口为沥青混凝土路面，路口范围内先铣刨2厘米，...
