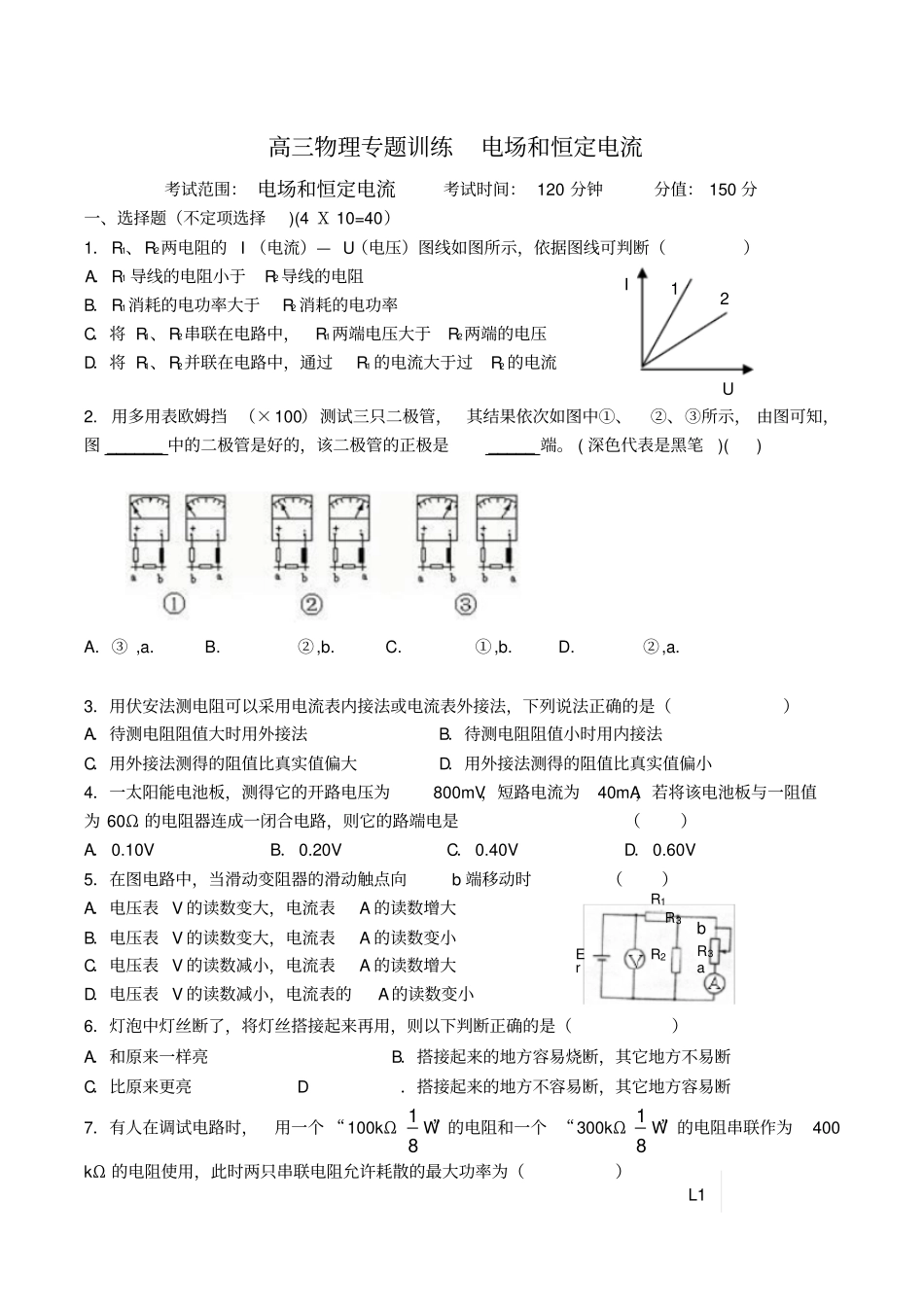

高三物理选修1_电场和恒定电流测试题讲义_第1页
1/7

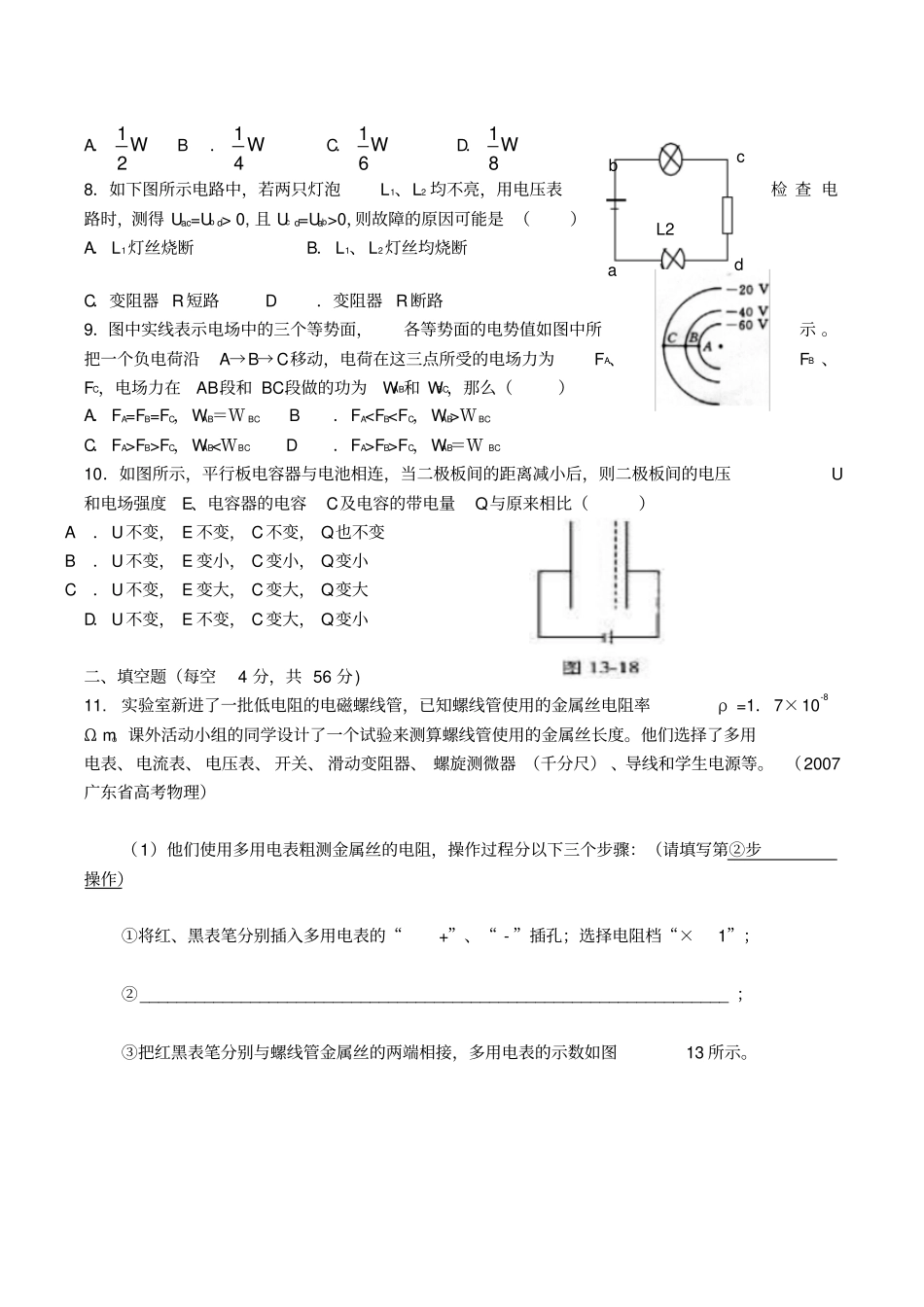

高三物理选修1_电场和恒定电流测试题讲义_第2页
2/7

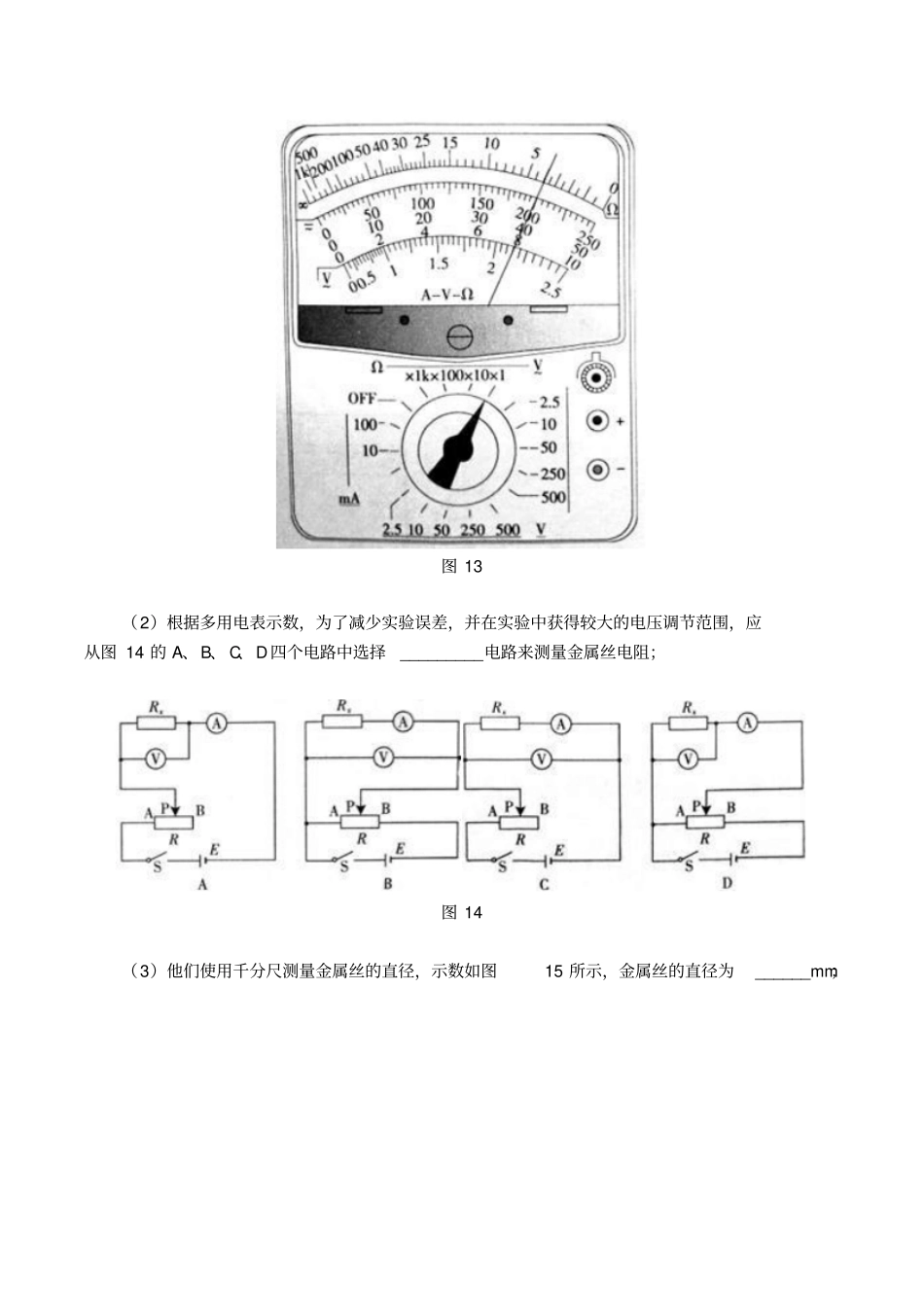

高三物理选修1_电场和恒定电流测试题讲义_第3页
3/7
高三物理专题训练电场和恒定电流考试范围:电场和恒定电流考试时间:120分钟分值:150分一、选择题(不定项选择)(4Χ10=40)1.R1、R2两电阻的I(电流)—U(电压)图线如图所示,依据图线可判断()A.R1导线的电阻小于R2导线的电阻B.R1消耗的电功率大于R2消耗的电功率C.将R1、R2串联在电路中,R1两端电压大于R2两端的电压D.将R1、R2并联在电路中,通过R1的电流大于过R2的电流2.用多用表欧姆挡(×100)测试三只二极管,其结果依次如图中①、②、③所示,由图可知,图______中的二极管是好的,该二极管的正极是_____端。(深色代表是黑笔)()A.③,a.B.②,b.C.①,b.D.②,a.3.用伏安法测电阻可以采用电流表内接法或电流表外接法,下列说法正确的是()A.待测电阻阻值大时用外接法B.待测电阻阻值小时用内接法C.用外接法测得的阻值比真实值偏大D.用外接法测得的阻值比真实值偏小4.一太阳能电池板,测得它的开路电压为800mV,短路电流为40mA,若将该电池板与一阻值为60Ω的电阻器连成一闭合电路,则它的路端电是()A.0.10VB.0.20VC.0.40VD.0.60V5.在图电路中,当滑动变阻器的滑动触点向b端移动时()A.电压表V的读数变大,电流表A的读数增大B.电压表V的读数变大,电流表A的读数变小C.电压表V的读数减小,电流表A的读数增大D.电压表V的读数减小,电流表的A的读数变小6.灯泡中灯丝断了,将灯丝搭接起来再用,则以下判断正确的是()A.和原来一样亮B.搭接起来的地方容易烧断,其它地方不易断C.比原来更亮D.搭接起来的地方不容易断,其它地方容易断7.有人在调试电路时,用一个“100kΩ81W”的电阻和一个“300kΩ81W”的电阻串联作为400kΩ的电阻使用,此时两只串联电阻允许耗散的最大功率为()R3R1ErbR3aR2IU12L1A.W21B.W41C.W61D.W818.如下图所示电路中,若两只灯泡L1、L2均不亮,用电压表检查电路时,测得Uac=Ubd>0,且Ucd=Uab>0,则故障的原因可能是()A.L1灯丝烧断B.L1、L2灯丝均烧断C.变阻器R短路D.变阻器R断路9.图中实线表示电场中的三个等势面,各等势面的电势值如图中所示。把一个负电荷沿A→B→C移动,电荷在这三点所受的电场力为FA、FB、FC,电场力在AB段和BC段做的功为WAB和WBC,那么()A.FA=FB=FC,WAB=WBCB.FAWBCC.FA>FB>FC,WAB<WBCD.FA>FB>FC,WAB=WBC10.如图所示,平行板电容器与电池相连,当二极板间的距离减小后,则二极板间的电压U和电场强度E、电容器的电容C及电容的带电量Q与原来相比()A.U不变,E不变,C不变,Q也不变B.U不变,E变小,C变小,Q变小C.U不变,E变大,C变大,Q变大D.U不变,E不变,C变大,Q变小二、填空题(每空4分,共56分)11.实验室新进了一批低电阻的电磁螺线管,已知螺线管使用的金属丝电阻率ρ=1.7×10-8Ωm。课外活动小组的同学设计了一个试验来测算螺线管使用的金属丝长度。他们选择了多用电表、电流表、电压表、开关、滑动变阻器、螺旋测微器(千分尺)、导线和学生电源等。(2007广东省高考物理)(1)他们使用多用电表粗测金属丝的电阻,操作过程分以下三个步骤:(请填写第②步操作)①将红、黑表笔分别插入多用电表的“+”、“-”插孔;选择电阻档“×1”;②________________________________________________________________;③把红黑表笔分别与螺线管金属丝的两端相接,多用电表的示数如图13所示。abcdL2图13(2)根据多用电表示数,为了减少实验误差,并在实验中获得较大的电压调节范围,应从图14的A、B、C、D四个电路中选择_________电路来测量金属丝电阻;图14(3)他们使用千分尺测量金属丝的直径,示数如图15所示,金属丝的直径为______mm;(4)根据多用电表测得的金属丝电阻值,可估算出绕制这个螺线管所用金属丝的长度约为_________m。(结果保留两位有效数字)(5)他们正确连接电路,接通电源后,调节滑动变阻器,发现电流表始终无示数。请设计一种方案,利用多用电表检查电路故障并写出判断依据。(只需写出简要步骤)___________________________________________________________________。12.(07年重庆)⑴在“描绘小灯泡的伏安特性曲线”实验中.用...
