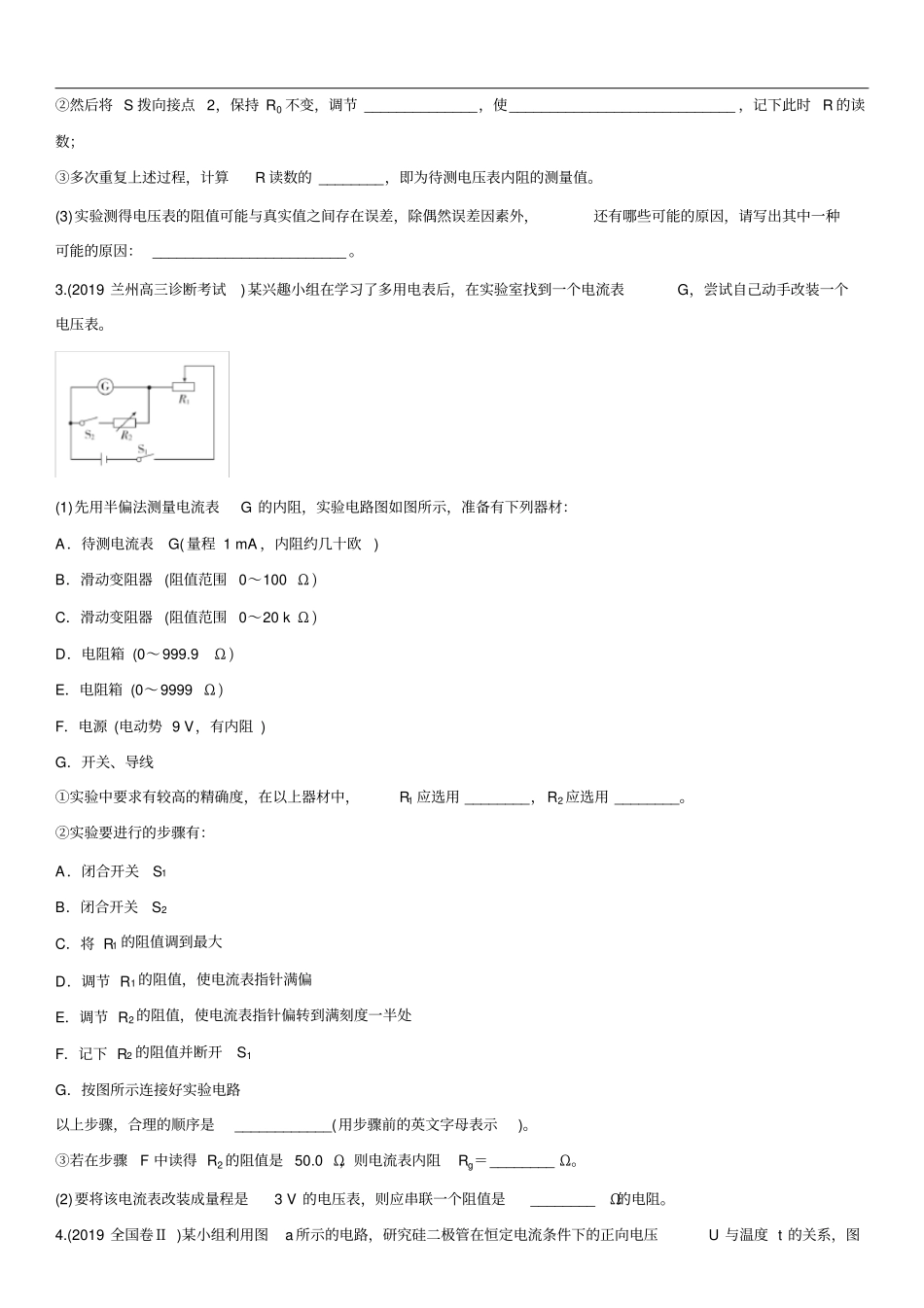

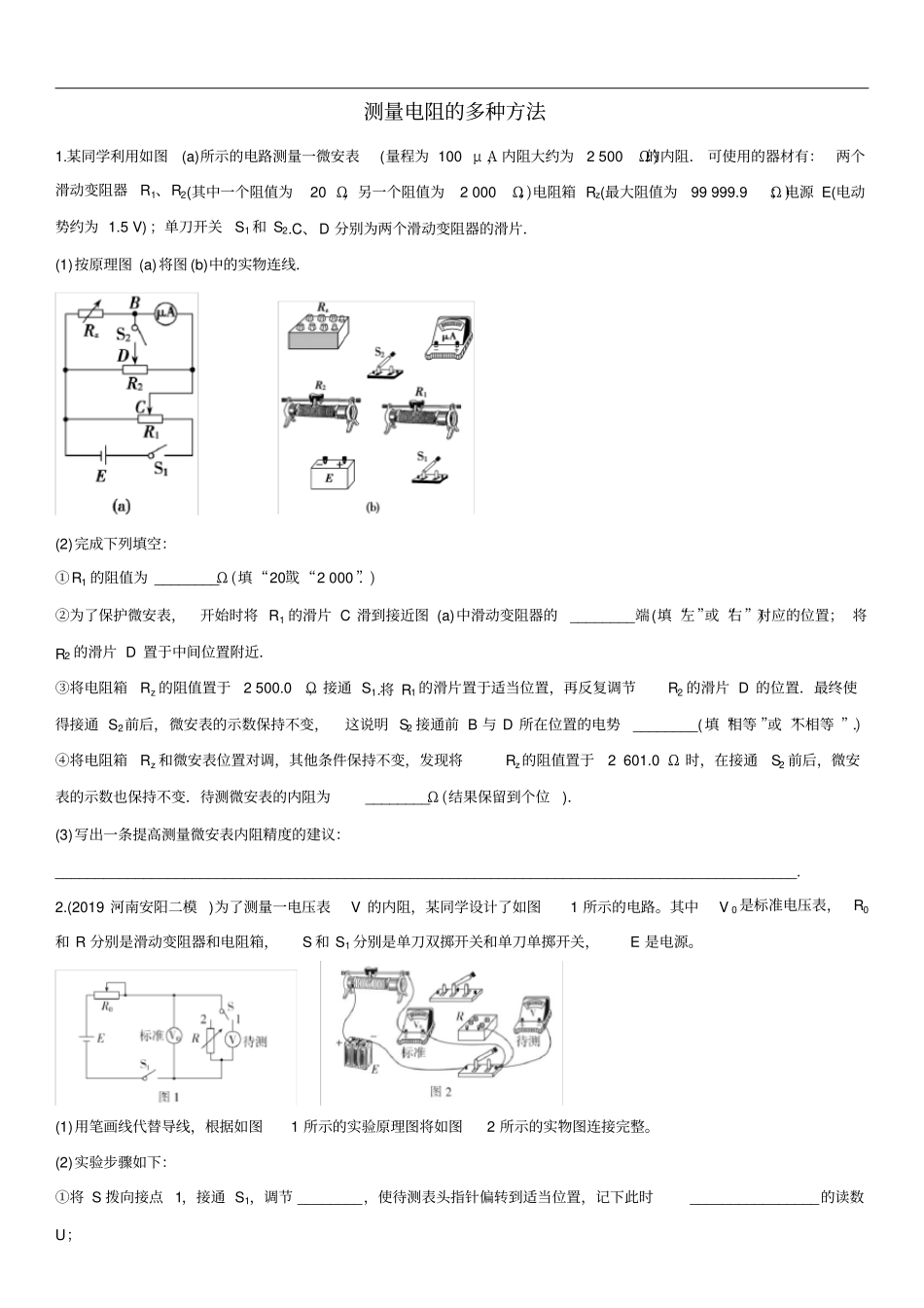

测量电阻的多种方法1.某同学利用如图(a)所示的电路测量一微安表(量程为100μA，内阻大约为2500Ω)的内阻．可使用的器材有：两个滑动变阻器R1、R2(其中一个阻值为20Ω，另一个阻值为2000Ω)；电阻箱Rz(最大阻值为99999.9Ω)；电源E(电动势约为1.5V)；单刀开关S1和S2.C、D分别为两个滑动变阻器的滑片．(1)按原理图(a)将图(b)中的实物连线．(2)完成下列填空：①R1的阻值为________Ω(填“20”或“2000”)．②为了保护微安表，开始时将R1的滑片C滑到接近图(a)中滑动变阻器的________端(填“左”或“右”)对应的位置；将R2的滑片D置于中间位置附近．③将电阻箱Rz的阻值置于2500.0Ω，接通S1.将R1的滑片置于适当位置，再反复调节R2的滑片D的位置．最终使得接通S2前后，微安表的示数保持不变，这说明S2接通前B与D所在位置的电势________(填“相等”或“不相等”)．④将电阻箱Rz和微安表位置对调，其他条件保持不变，发现将Rz的阻值置于2601.0Ω时，在接通S2前后，微安表的示数也保持不变．待测微安表的内阻为________Ω(结果保留到个位)．(3)写出一条提高测量微安表内阻精度的建议：____________________________________________________________________________________________.2.(2019·河南安阳二模)为了测量一电压表V的内阻，某同学设计了如图1所示的电路。其中V0是标准电压表，R0和R分别是滑动变阻器和电阻箱，S和S1分别是单刀双掷开关和单刀单掷开关，E是电源。(1)用笔画线代替导线，根据如图1所示的实验原理图将如图2所示的实物图连接完整。(2)实验步骤如下：①将S拨向接点1，接通S1，调节________，使待测表头指针偏转到适当位置，记下此时________________的读数U；②然后将S拨向接点2，保持R0不变，调节______________，使____________________________，记下此时R的读数；③多次重复上述过程，计算R读数的________，即为待测电压表内阻的测量值。(3)实验测得电压表的阻值可能与真实值之间存在误差，除偶然误差因素外，还有哪些可能的原因，请写出其中一种可能的原因：________________________。3.(2019·兰州高三诊断考试)某兴趣小组在学习了多用电表后，在实验室找到一个电流表G，尝试自己动手改装一个电压表。(1)先用半偏法测量电流表G的内阻，实验电路图如图所示，准备有下列器材：A．待测电流表G(量程1mA，内阻约几十欧)B．滑动变阻器(阻值范围0～100Ω)C．滑动变阻器(阻值范围0～20kΩ)D．电阻箱(0～999.9Ω)E．电阻箱(0～9999Ω)F．电源(电动势9V，有内阻)G．开关、导线①实验中要求有较高的精确度，在以上器材中，R1应选用________，R2应选用________。②实验要进行的步骤有：A．闭合开关S1B．闭合开关S2C．将R1的阻值调到最大D．调节R1的阻值，使电流表指针满偏E．调节R2的阻值，使电流表指针偏转到满刻度一半处F．记下R2的阻值并断开S1G．按图所示连接好实验电路以上步骤，合理的顺序是____________(用步骤前的英文字母表示)。③若在步骤F中读得R2的阻值是50.0Ω，则电流表内阻Rg＝________Ω。(2)要将该电流表改装成量程是3V的电压表，则应串联一个阻值是________Ω的电阻。4.(2019·全国卷Ⅱ)某小组利用图a所示的电路，研究硅二极管在恒定电流条件下的正向电压U与温度t的关系，图中和为理想电压表；R为滑动变阻器，R0为定值电阻(阻值100Ω)；S为开关，E为电源。实验中二极管置于控温炉内，控温炉内的温度t由温度计(图中未画出)测出。图b是该小组在恒定电流为50.0μA时得到的某硅二极管U-t关系曲线。回答下列问题：(1)实验中，为保证流过二极管的电流为50.0μA，应调节滑动变阻器R，使电压表的示数为U1＝________mV；根据图b可知，当控温炉内的温度t升高时，硅二极管正向电阻________(填“变大”或“变小”)，电压表示数________(填“增大”或“减小”)，此时应将R的滑片向________(填“A”或“B”)端移动，以使示数仍为U1。(2)由图b可以看出U与t成线性关系。硅二极管可以作为测温传感器，该硅二极管的测温灵敏度为ΔUΔt＝________×10－3V/℃。(保留两位有效数字)5.(2019·河南省郑州市一模)某同学利用以下器材测量一节干电池的电动势和内电阻，实验原理电路图...
