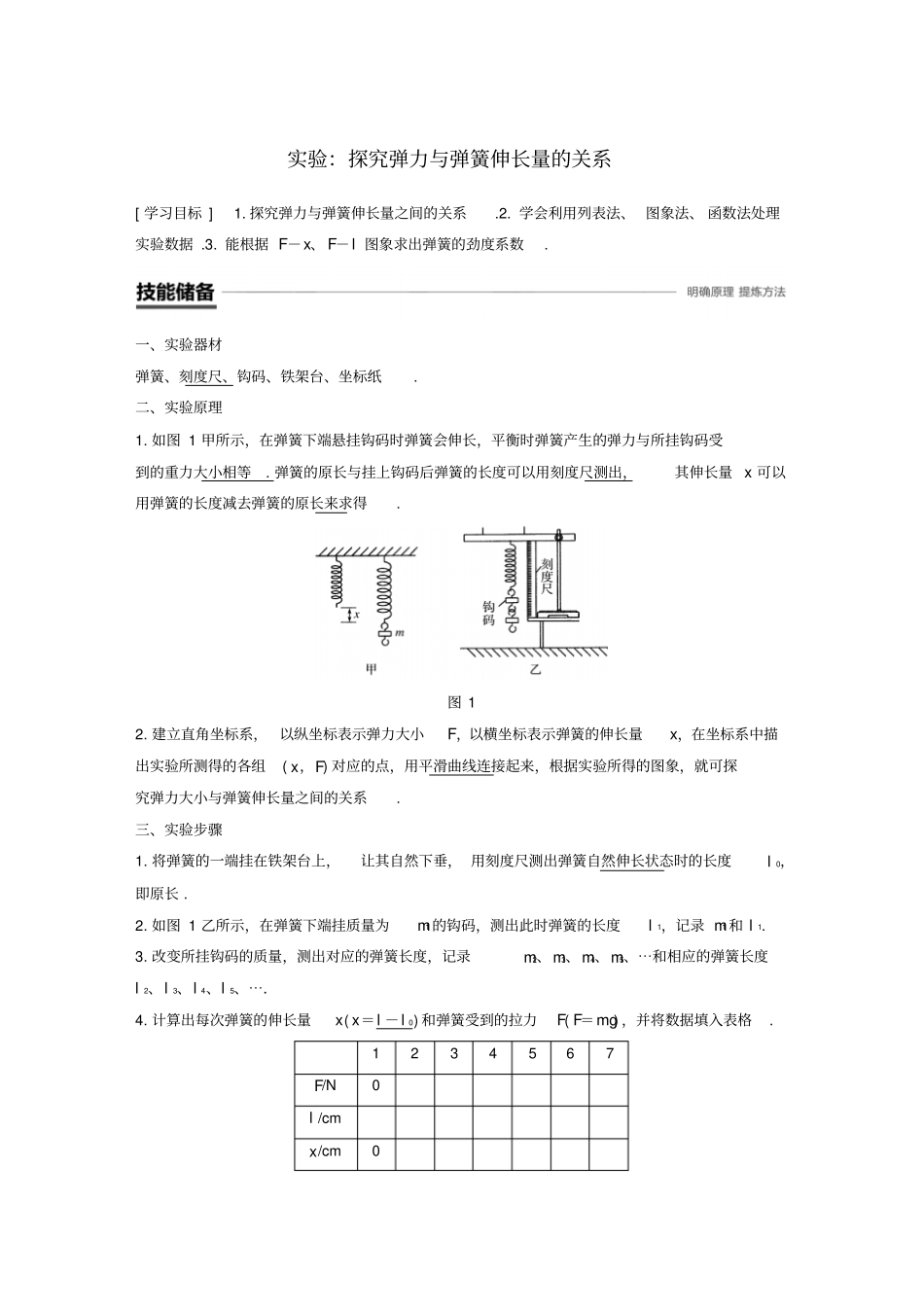

实验：探究弹力与弹簧伸长量的关系[学习目标]1.探究弹力与弹簧伸长量之间的关系.2.学会利用列表法、图象法、函数法处理实验数据.3.能根据F－x、F－l图象求出弹簧的劲度系数.一、实验器材弹簧、刻度尺、钩码、铁架台、坐标纸.二、实验原理1.如图1甲所示，在弹簧下端悬挂钩码时弹簧会伸长，平衡时弹簧产生的弹力与所挂钩码受到的重力大小相等.弹簧的原长与挂上钩码后弹簧的长度可以用刻度尺测出，其伸长量x可以用弹簧的长度减去弹簧的原长来求得.图12.建立直角坐标系，以纵坐标表示弹力大小F，以横坐标表示弹簧的伸长量x，在坐标系中描出实验所测得的各组(x，F)对应的点，用平滑曲线连接起来，根据实验所得的图象，就可探究弹力大小与弹簧伸长量之间的关系.三、实验步骤1.将弹簧的一端挂在铁架台上，让其自然下垂，用刻度尺测出弹簧自然伸长状态时的长度l0，即原长.2.如图1乙所示，在弹簧下端挂质量为m1的钩码，测出此时弹簧的长度l1，记录m1和l1.3.改变所挂钩码的质量，测出对应的弹簧长度，记录m2、m3、m4、m5、⋯和相应的弹簧长度l2、l3、l4、l5、⋯.4.计算出每次弹簧的伸长量x(x＝l－l0)和弹簧受到的拉力F(F＝mg)，并将数据填入表格.1234567F/N0l/cmx/cm0四、数据处理1.建立直角坐标系，以F为纵轴，x为横轴，根据测量数据用描点法作图.连接各点得出F随弹簧伸长量x变化的图线，如图2所示.图22.以弹簧的伸长量为自变量，写出图线所代表的函数.首先尝试一次函数，如果不行则考虑二次函数.3.得出弹力和弹簧伸长量之间的定量关系，解释函数表达式中常数的物理意义.五、注意事项1.实验中弹簧下端挂的钩码不要太多，避免超出弹簧的弹性限度.2.测量长度时，应区别弹簧原长l0、实际长度l及伸长量x三者之间的不同，明确三者之间的关系.为了减小弹簧自身重力带来的影响，测弹簧原长时应让弹簧在不挂钩码时保持自然下垂状态，而不是平放在水平面上处于自然伸长状态.3.记录数据时要注意弹力及伸长量的对应关系及单位.4.描点作图时，应使尽量多的点落在画出的线上，可允许少数点分布于线两侧，描出的线不应是折线，而应是平滑的曲线或直线.5.尽量选轻质弹簧以减小弹簧自身重力带来的影响.一、实验原理及操作例1以下是某同学所进行的“探究弹力与弹簧伸长量的关系”的实验步骤：(1)将一个弹簧的上端固定在铁架台上，竖直悬挂起来，在弹簧下挂一个钩码，记下钩码的质量m1，此时弹簧平衡，弹力大小为F1＝m1g，并用刻度尺测量出此时弹簧的长度l1，并记录到表格中.(2)再增加钩码，重复上述的操作，逐渐增加钩码的重力，得到多组数据.(3)以力F为纵坐标，以弹簧长度lx为横坐标，根据所测的数据在坐标纸上描点.(4)按坐标纸上所描各点的分布与走向，作出一条平滑的曲线(包括直线).(5)根据图线的特点，分析弹簧的弹力F与弹簧长度lx的关系，并得出实验结论.以上步骤中至少有三个不当之处，请将不合理的地方找出来并进行修正.答案见解析解析(1)中还应该测出弹簧的原长l0，此时应在不挂钩码的情况下，让弹簧保持自然下垂状态，用刻度尺测出从悬点到弹簧下端的长度即为l0；(3)中建立坐标系时应该以弹簧的形变量为横坐标，因为探究的是弹力与弹簧伸长量的关系；(5)中应分析弹力与弹簧伸长量的关系.【考点】实验：探究弹力与弹簧伸长量的关系【题点】实验器材及原理二、实验数据的处理及误差分析例2某同学探究弹力与弹簧伸长量的关系.(1)将弹簧悬挂在铁架台上，将刻度尺固定在弹簧一侧.弹簧轴线和刻度尺都应在________方向(填“水平”或“竖直”).(2)弹簧自然悬挂，待弹簧________时，长度记为L0；弹簧下端挂上砝码盘时，弹簧长度记为Lx；在砝码盘中每次增加10g砝码，弹簧长度依次记为L1至L6.数据如下表.代表符号L0LxL1L2L3L4L5L6数值(cm)25.3527.3529.3531.3033.435.3537.4039.30表中有一个数值记录不规范，代表符号为_____.由表可知所用刻度尺的最小分度为_____.(3)图3是该同学根据表中数据作的图，纵轴是砝码的质量，横轴是弹簧长度与________的差值(填“L0”或“Lx”).图3(4)由图可知弹簧的劲度系数为______N/m；通过图和表可知砝码盘的质量为______g.(结果保留两位有效数字，重力加速度g取9.8N/kg)答案(1)...
