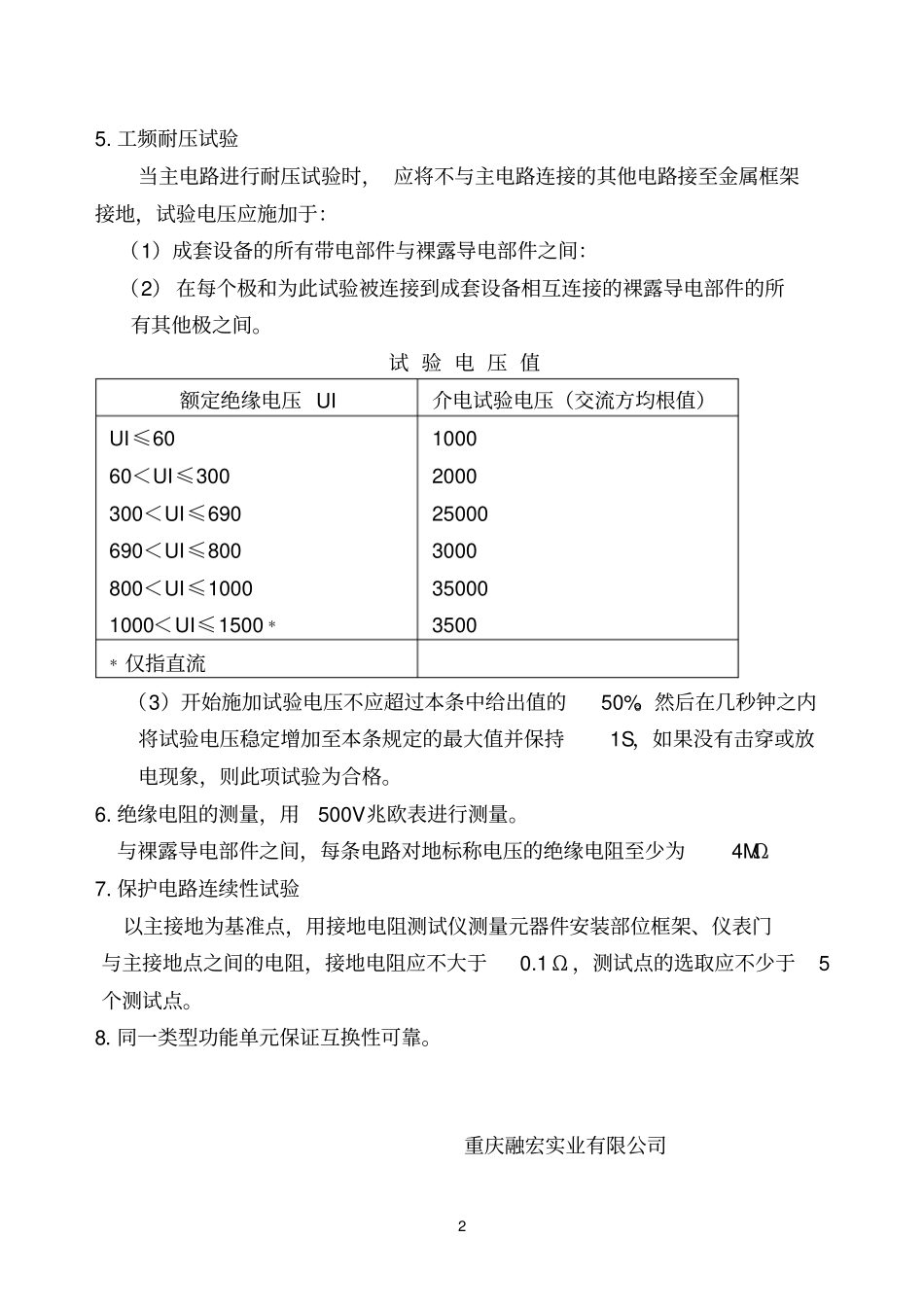

1低压开关柜的出厂试验依据电气原理图和标准GB7251.1《低压成套开关设备》、IEC439《低压开关设备和控制设备》等做产品的出厂试验，试验项目如下：1.元器件安装部局是否合理，依据图纸。2.检查主辅电路接线是否正确、可靠，导线截面积是否符合设计要求。3.机械操作及通电试验：验证元器件装配调整是否良好，运行是否可靠，依据设计要求和图纸。（1）对于抽出式部件“工作位置”、“试验位置”、“分离位置”，手动、电动试验应操作灵活，稳定可靠：（2）对机械联锁的稳定性、可靠性的验证；（3）传动试验，模拟运行状态下各种故障现象验证保护电路各项保护功能的正确性，可靠性应符合原理图；（4）经过以上各种操作试验后柜子结构及元器件不应有变形、性能改变等不良现象。4.电气间隙和爬电距离的验证：依据国际标准或装置的技术标准。（1）卡尺测量应符合与其相连的电器元件的规定；（2）检查部位包括所有带电部件与不带电部件之间以及带电部件相互之间直线最短距离；（3）屏内主母线不同相或不同极的裸露截流部分之间；电气间隙和爬电距离的验证表额定电压（V）电气间隙(mm)爬电距离(mm)额定工作电流额定工作电流≤63A＞63A≤63A＞63A≤603.05.03.05.060＜V≤3005.06.06.08.0300＜V≤5008.010.010.012.025.工频耐压试验当主电路进行耐压试验时，应将不与主电路连接的其他电路接至金属框架接地，试验电压应施加于：（1）成套设备的所有带电部件与裸露导电部件之间：（2）在每个极和为此试验被连接到成套设备相互连接的裸露导电部件的所有其他极之间。试验电压值额定绝缘电压UI介电试验电压（交流方均根值）UI≤6060＜UI≤300300＜UI≤690690＜UI≤800800＜UI≤10001000＜UI≤1500﹡10002000250003000350003500﹡仅指直流（3）开始施加试验电压不应超过本条中给出值的50%。然后在几秒钟之内将试验电压稳定增加至本条规定的最大值并保持1S，如果没有击穿或放电现象，则此项试验为合格。6.绝缘电阻的测量，用500V兆欧表进行测量。与裸露导电部件之间，每条电路对地标称电压的绝缘电阻至少为4MΩ7.保护电路连续性试验以主接地为基准点，用接地电阻测试仪测量元器件安装部位框架、仪表门与主接地点之间的电阻，接地电阻应不大于0.1Ω，测试点的选取应不少于5个测试点。8.同一类型功能单元保证互换性可靠。重庆融宏实业有限公司3高压开关柜出厂试验依据电气原理图和标准GB3906《3～35KV交流金属封闭开关设备》、IEC298《交流封闭开关装置》等做产品的出厂试验，试验项目如下：1.元器件安装布局是否合理，符合图纸；2.检查主辅电路接线是否正确可靠，导线截面积是否符合设计要求；3.机械操作及特性试验（1）本项试验主要是验证断路器与机构配装与调试是否灵活可靠，可移开的部件能否完成预定的操作功能；（2）开关柜内所装断路器在规定的操作条件下的机械特性应符合供货方所提供的技术参数，可用高压开关机械特性检测仪来验证；（3）五防联锁装置的稳定性可靠性试验应符合五防要求；（4）手动、电动分合断路器检查控制回路，电流、电压回路信号电路及各保护回路接线的正确性，模拟运行状态下各种故障现象验证信号及各项保护功能的准确性和可靠性应符合原理图；（5）经过以上各种操作试验，柜子机构及元器件不应有变形及性能改变等不良现象。4.电气间隙用卡尺测量所有带电部件与不带电部件之间以及带电部件相互之间直线最短距离。10KV不得小于125㎜15KV不得小于150㎜24KV不得小于200㎜(相间为180㎜)35KV不得小于300㎜5.工频耐压试验（1）主回路工频耐压试验：对金属封闭式开关设备的主回路进行耐压试验，将CT、PT、传感器二次短接地，试验电压要符合耐压试验电压要求，时间1min应无击穿、闪络现象；4（2）有关辅助回路控制回路的耐压试验，应能经受2KV1S工频耐压试验无击穿、闪络、放电现象。工频耐压表（GB/T11022）额定电压KV额定短时工频耐受电压（KV）雷电冲击耐受电压（KV）通用值隔离断口通用值隔离断口124248758515465610511524506012514535951101852156.主回路电阻测量主回路电阻的测量用回路电阻测试仪，根据供货方提供的技术参数进行测试。重庆融宏实业有限公司
