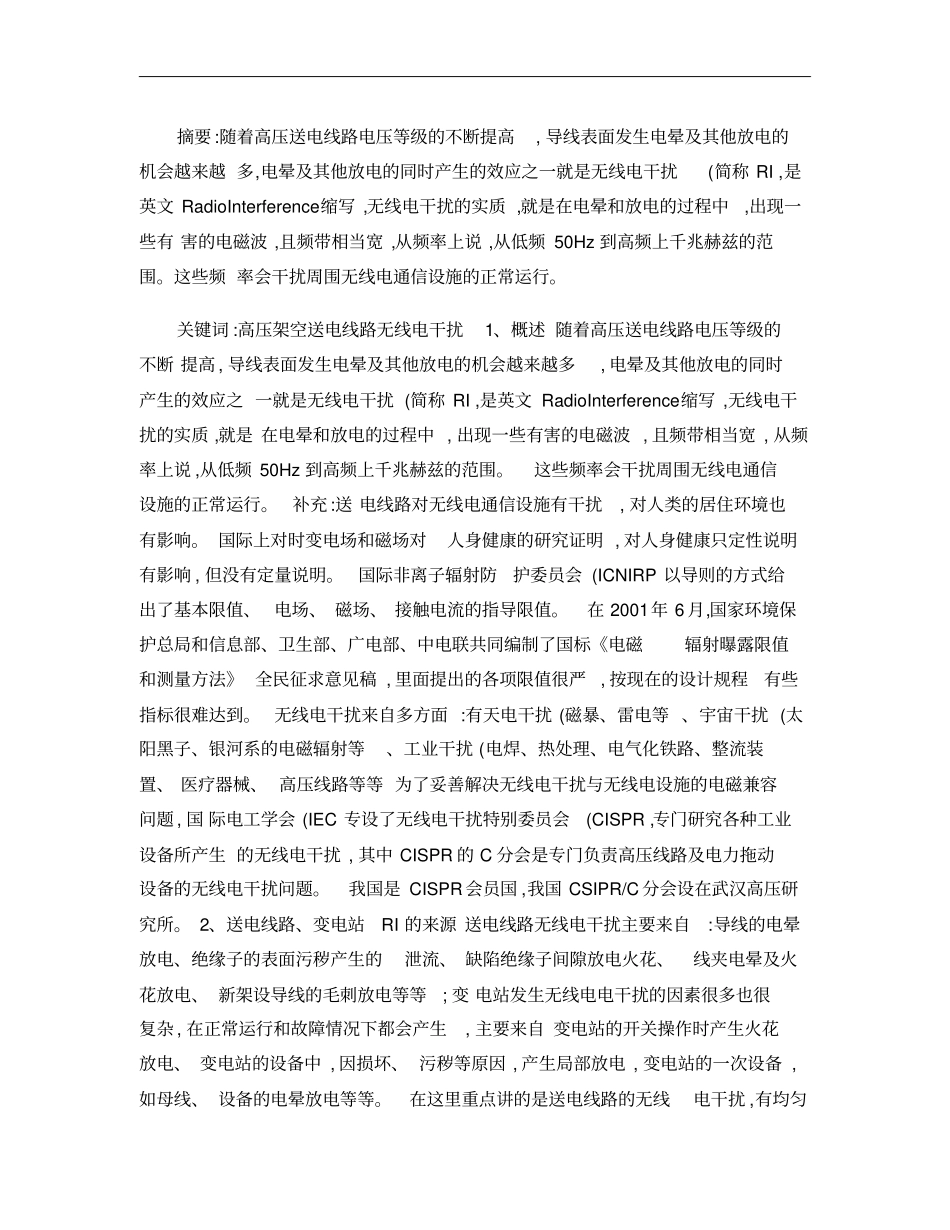

摘要:随着高压送电线路电压等级的不断提高,导线表面发生电晕及其他放电的机会越来越多,电晕及其他放电的同时产生的效应之一就是无线电干扰(简称RI,是英文RadioInterference缩写,无线电干扰的实质,就是在电晕和放电的过程中,出现一些有害的电磁波,且频带相当宽,从频率上说,从低频50Hz到高频上千兆赫兹的范围。这些频率会干扰周围无线电通信设施的正常运行。关键词:高压架空送电线路无线电干扰1、概述随着高压送电线路电压等级的不断提高,导线表面发生电晕及其他放电的机会越来越多,电晕及其他放电的同时产生的效应之一就是无线电干扰(简称RI,是英文RadioInterference缩写,无线电干扰的实质,就是在电晕和放电的过程中,出现一些有害的电磁波,且频带相当宽,从频率上说,从低频50Hz到高频上千兆赫兹的范围。这些频率会干扰周围无线电通信设施的正常运行。补充:送电线路对无线电通信设施有干扰,对人类的居住环境也有影响。国际上对时变电场和磁场对人身健康的研究证明,对人身健康只定性说明有影响,但没有定量说明。国际非离子辐射防护委员会(ICNIRP以导则的方式给出了基本限值、电场、磁场、接触电流的指导限值。在2001年6月,国家环境保护总局和信息部、卫生部、广电部、中电联共同编制了国标《电磁辐射曝露限值和测量方法》全民征求意见稿,里面提出的各项限值很严,按现在的设计规程有些指标很难达到。无线电干扰来自多方面:有天电干扰(磁暴、雷电等、宇宙干扰(太阳黑子、银河系的电磁辐射等、工业干扰(电焊、热处理、电气化铁路、整流装置、医疗器械、高压线路等等为了妥善解决无线电干扰与无线电设施的电磁兼容问题,国际电工学会(IEC专设了无线电干扰特别委员会(CISPR,专门研究各种工业设备所产生的无线电干扰,其中CISPR的C分会是专门负责高压线路及电力拖动设备的无线电干扰问题。我国是CISPR会员国,我国CSIPR/C分会设在武汉高压研究所。2、送电线路、变电站RI的来源送电线路无线电干扰主要来自:导线的电晕放电、绝缘子的表面污秽产生的泄流、缺陷绝缘子间隙放电火花、线夹电晕及火花放电、新架设导线的毛刺放电等等;变电站发生无线电电干扰的因素很多也很复杂,在正常运行和故障情况下都会产生,主要来自变电站的开关操作时产生火花放电、变电站的设备中,因损坏、污秽等原因,产生局部放电,变电站的一次设备,如母线、设备的电晕放电等等。在这里重点讲的是送电线路的无线电干扰,有均匀干扰、不均匀干扰、脉冲干扰所构成,理论上讲是对任何频率的无线电设施均有干扰,实际上主要是调幅广播、通信(0.5MHz~12MHz和电视产生干扰。送电线路对无线电设施的干扰程度,主要取决于:1送电线路与收、发信设备的距离;2通信设备的性能、天线方位、制式等;3送电线路的各种参数,如导线的排列方式、电压的级别、杆塔的高低、弧垂的大小等;4气象条件,如晴天、雨天、雾天等。3、送电线路RI的基本术语1无线电干扰场强(原来称无线电干扰电平是用来衡量送电线路的无线电干扰程度的单位,用dB表示,0dB相当于1uV/m。2横向衰减特性是指在一定的频率下,随垂直于送电线路距离的不同而使无线电干扰的变化规律。3频率(频谱特性是指送电线路的无线电干扰场强,随其干扰频率的变化的规律。4背景干扰是指当送电线路停电或者没有发生无线电干扰时的环境干扰场强。背景干扰的大小与当地的工业发展水平、地形、气候变化有关。这在实测无线电干扰时,是一个很重要的参数。5标准情况无线电干扰的标准情况,是指无雨、无雾、无雪的天气,风速小于10m/s,距高压线路边线地面投影20m处(档距中央的无线电干扰值。另外还有气候特性、纵向特性等其他术语,在此不在解释。《高压交流架空送电线路无线电干扰限值》(GB15707-19951适用范围是指:交流架空送电线路正常情况下的无线电干扰限值。本标准适用运行半年以上的110~500KV高压交流架空送电线路产生的频率为0.15~30MHz的无线电干扰。2引用的标准GB7349《高压架空输电线路、变电站无线电干扰测量方法》GB/T4365-1995《电磁兼容术语》,该标准等同采用IEC60050(161标准,现在是推荐国标。——电磁骚扰“任何可能引起装置、设备或系统性能降低或对有生命或无生命物质产生损害作用的电磁现象“。注:...
