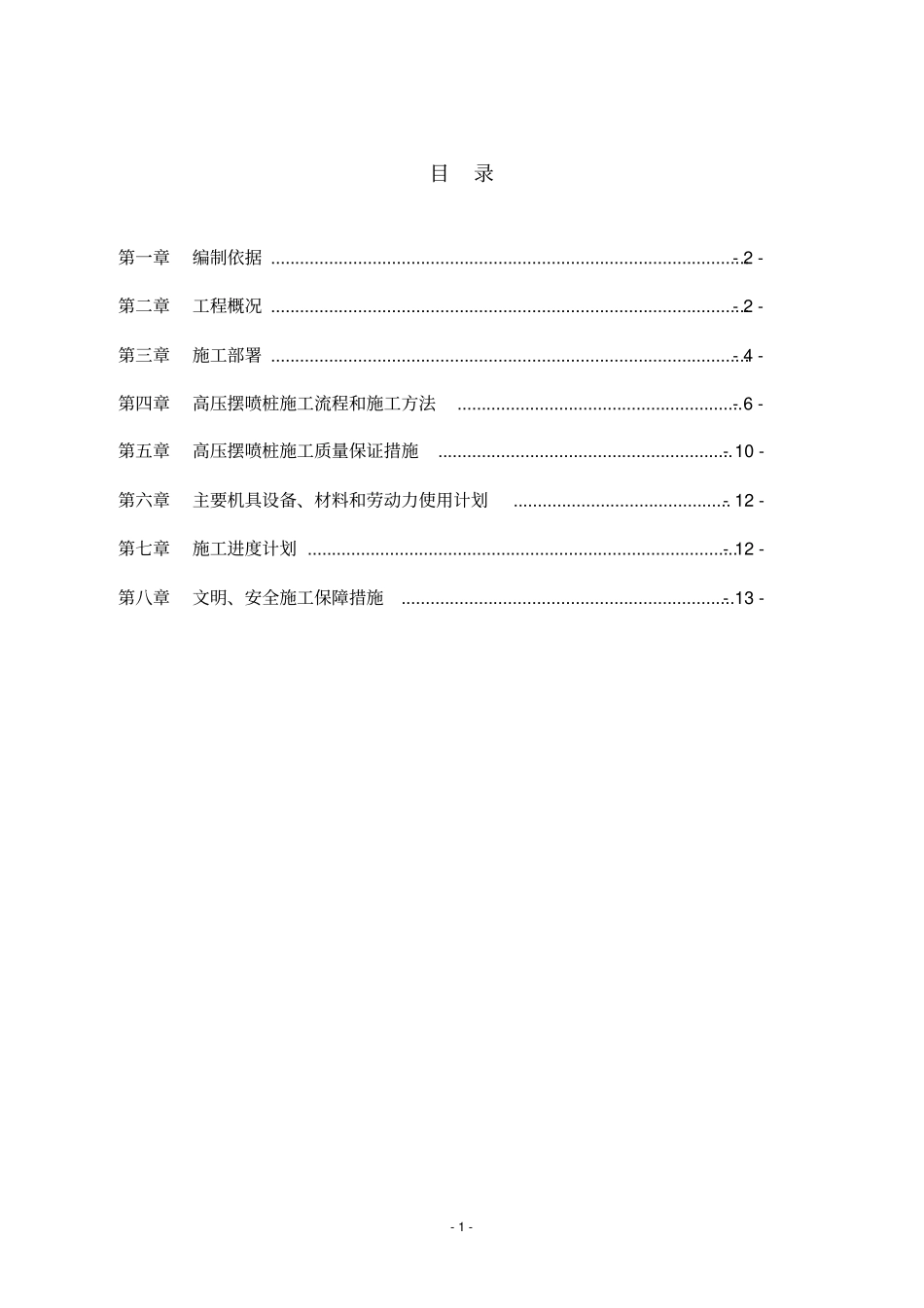

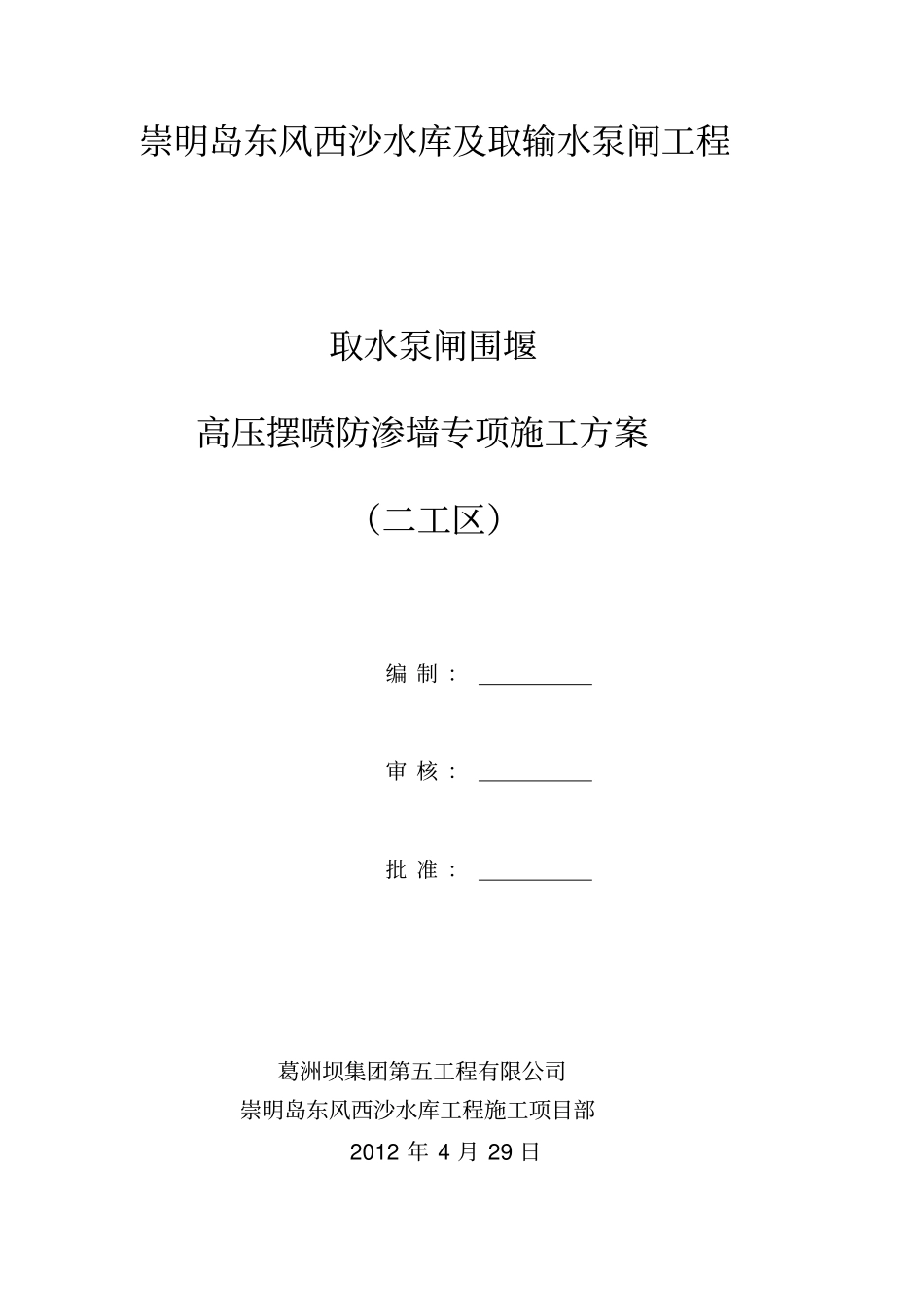

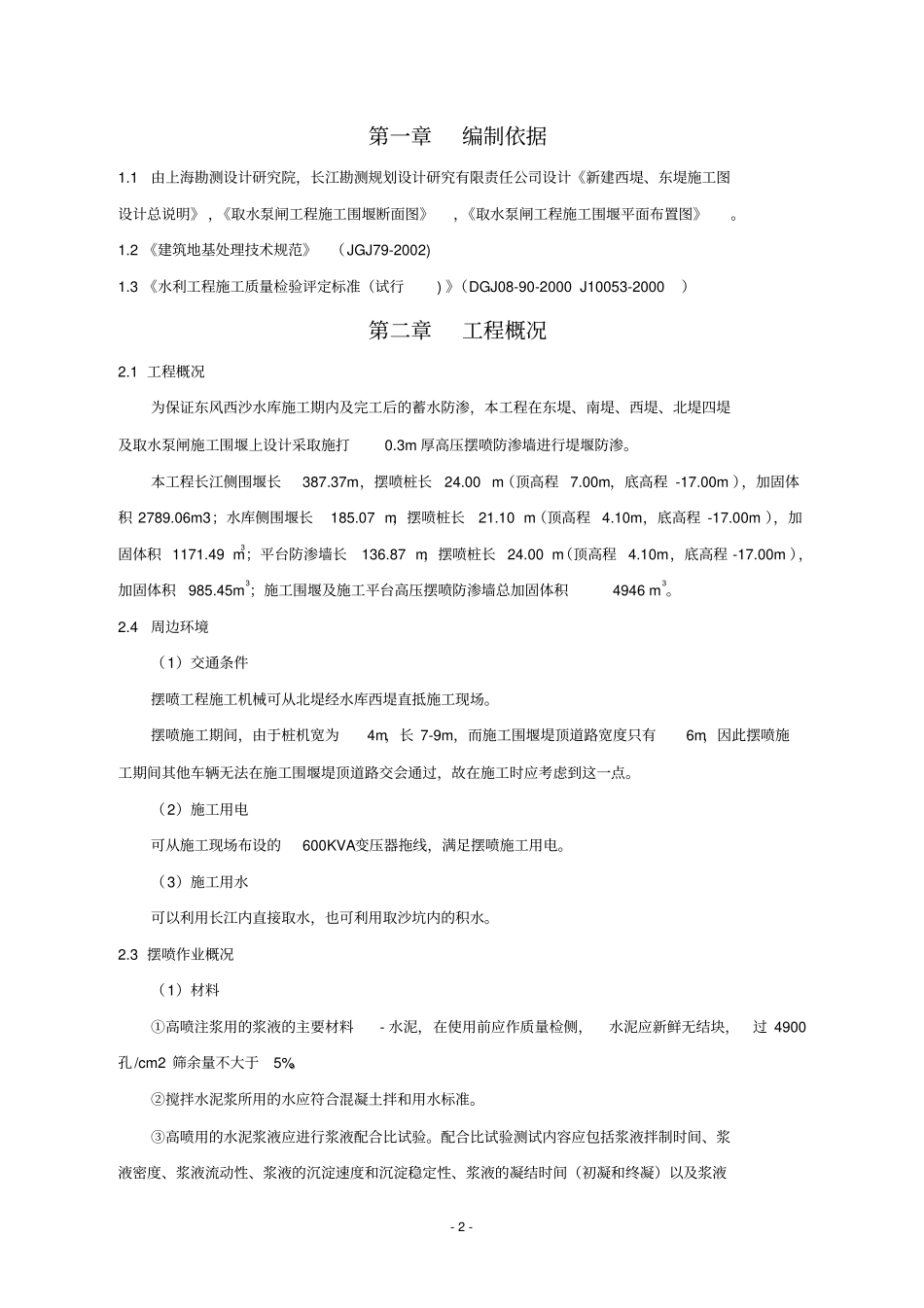

崇明岛东风西沙水库及取输水泵闸工程取水泵闸围堰高压摆喷防渗墙专项施工方案（二工区）编制：审核：批准：葛洲坝集团第五工程有限公司崇明岛东风西沙水库工程施工项目部2012年4月29日-1-目录第一章编制依据...................................................................................................-2-第二章工程概况...................................................................................................-2-第三章施工部署...................................................................................................-4-第四章高压摆喷桩施工流程和施工方法...........................................................-6-第五章高压摆喷桩施工质量保证措施.............................................................-10-第六章主要机具设备、材料和劳动力使用计划.............................................-12-第七章施工进度计划.........................................................................................-12-第八章文明、安全施工保障措施.....................................................................-13--2-第一章编制依据1.1由上海勘测设计研究院，长江勘测规划设计研究有限责任公司设计《新建西堤、东堤施工图设计总说明》，《取水泵闸工程施工围堰断面图》，《取水泵闸工程施工围堰平面布置图》。1.2《建筑地基处理技术规范》（JGJ79-2002)1.3《水利工程施工质量检验评定标准（试行)》（DGJ08-90-2000J10053-2000）第二章工程概况2.1工程概况为保证东风西沙水库施工期内及完工后的蓄水防渗，本工程在东堤、南堤、西堤、北堤四堤及取水泵闸施工围堰上设计采取施打0.3m厚高压摆喷防渗墙进行堤堰防渗。本工程长江侧围堰长387.37m，摆喷桩长24.00m（顶高程7.00m，底高程-17.00m），加固体积2789.06m3；水库侧围堰长185.07m，摆喷桩长21.10m（顶高程4.10m，底高程-17.00m），加固体积1171.49m3；平台防渗墙长136.87m，摆喷桩长24.00m（顶高程4.10m，底高程-17.00m），加固体积985.45m3；施工围堰及施工平台高压摆喷防渗墙总加固体积4946m3。2.4周边环境（1）交通条件摆喷工程施工机械可从北堤经水库西堤直抵施工现场。摆喷施工期间，由于桩机宽为4m，长7-9m，而施工围堰堤顶道路宽度只有6m，因此摆喷施工期间其他车辆无法在施工围堰堤顶道路交会通过，故在施工时应考虑到这一点。（2）施工用电可从施工现场布设的600KVA变压器拖线，满足摆喷施工用电。（3）施工用水可以利用长江内直接取水，也可利用取沙坑内的积水。2.3摆喷作业概况（1）材料①高喷注浆用的浆液的主要材料-水泥，在使用前应作质量检侧，水泥应新鲜无结块，过4900孔/cm2筛余量不大于5%。②搅拌水泥浆所用的水应符合混凝土拌和用水标准。③高喷用的水泥浆液应进行浆液配合比试验。配合比试验测试内容应包括浆液拌制时间、浆液密度、浆液流动性、浆液的沉淀速度和沉淀稳定性、浆液的凝结时间（初凝和终凝）以及浆液-3-固结体密度、强度、弹性模量和透水性等。④高喷用的水泥浆液应符合以下规定：采用不低于强度等级为42.5级的硅酸盐水泥，喷入浆液的水灰比0.8：1～1：1。若根据工程需要加入适量的外加剂及掺和料，所用外加剂及掺和料的用量应通过试验确定。⑤水泥浆液的存放应符合下列规定：当气温在10℃以上时，不宜超过3h；浆液存放时应控制浆体温度在5～40℃范围内。如超过上述规定应做废浆处理。⑥用不同生产批号的原材料配制的不同配比的浆液，应留取样品制作成试件进行浆液和浆液凝固体的物理性能、力学性能试验。（2）钻孔和喷浆作业A.高压摆喷防渗墙施工应按《建筑地基处理技术规范》（JGJ79-2002）、《水利工程施工质量检验评定标准（试行）》（KGJ08-90-2000J10053-2000）及有关规程规范要求进行，必须严格控制孔位和垂直度，保证相邻墙体的可靠搭接，如出现孔位偏位超出要求造成相邻墙体搭接脱离，必须进行补喷以保证达到防渗加固效果。B.按图纸文件放样钻孔，孔位偏差不得大于5cm,钻孔施工的倾斜率不得大于0.5%，...
