高中物理 2.3 欧姆定律练习 新人教版选修3-1VIP免费

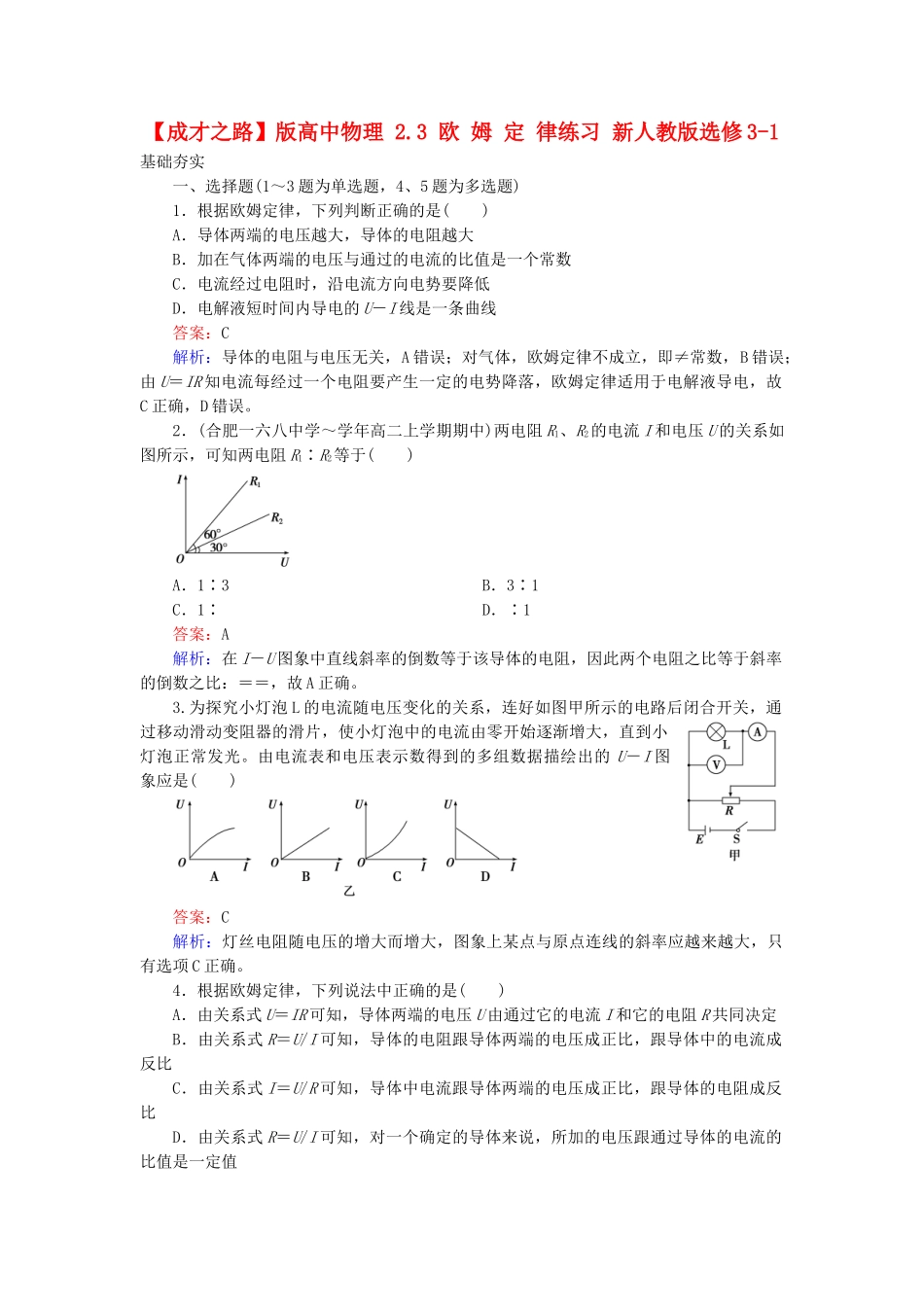

【成才之路】版高中物理2.3欧姆定律练习新人教版选修3-1基础夯实一、选择题(1～3题为单选题，4、5题为多选题)1．根据欧姆定律，下列判断正确的是()A．导体两端的电压越大，导体的电阻越大B．加在气体两端的电压与通过的电流的比值是一个常数C．电流经过电阻时，沿电流方向电势要降低D．电解液短时间内导电的U－I线是一条曲线答案：C解析：导体的电阻与电压无关，A错误；对气体，欧姆定律不成立，即≠常数，B错误；由U＝IR知电流每经过一个电阻要产生一定的电势降落，欧姆定律适用于电解液导电，故C正确，D错误。2．(合肥一六八中学～学年高二上学期期中)两电阻R1、R2的电流I和电压U的关系如图所示，可知两电阻R1∶R2等于()A．1∶3B．3∶1C．1∶D．∶1答案：A解析：在I－U图象中直线斜率的倒数等于该导体的电阻，因此两个电阻之比等于斜率的倒数之比：＝＝，故A正确。3.为探究小灯泡L的电流随电压变化的关系，连好如图甲所示的电路后闭合开关，通过移动滑动变阻器的滑片，使小灯泡中的电流由零开始逐渐增大，直到小灯泡正常发光。由电流表和电压表示数得到的多组数据描绘出的U－I图象应是()答案：C解析：灯丝电阻随电压的增大而增大，图象上某点与原点连线的斜率应越来越大，只有选项C正确。4．根据欧姆定律，下列说法中正确的是()A．由关系式U＝IR可知，导体两端的电压U由通过它的电流I和它的电阻R共同决定B．由关系式R＝U/I可知，导体的电阻跟导体两端的电压成正比，跟导体中的电流成反比C．由关系式I＝U/R可知，导体中电流跟导体两端的电压成正比，跟导体的电阻成反比D．由关系式R＝U/I可知，对一个确定的导体来说，所加的电压跟通过导体的电流的比值是一定值答案：CD解析：U＝IR和I＝的意义不同，可以说I由U和R共同决定，但不能说U由I和R共同决定，因为电流产生的条件是导体两端存在电势差，A错误，C正确；可以利用R＝计算导体的电阻，但R与U和I无关，B错误，D正确。5.如图是某导体的伏安特性曲线，由图可知正确的是()A．导体的电阻是25ΩB．导体的电阻是0.04ΩC．当导体两端的电压是10V时，通过导体的电流是0.4AD．当通过导体的电流是0.1A时，导体两端的电压是2.5V答案：ACD解析：由图线知，当电压为5V时，导体中的电流为0.2A，由欧姆定律知，电阻R＝U/I＝5/0.2Ω＝25Ω，A正确，B错误；由图线知，电阻是不变的，当导体两端的电压是10V时，通过导体的电流I＝10/25A＝0.4A，C正确；当通过导体的电流是0.1A时，导体两端的电压U＝25×0.1V＝2.5V，D正确。二、非选择题6．人体通过50mA的电流，就会引起呼吸麻痹，如果人体的最小电阻为800Ω，求人体安全工作电压，根据以上数据说明：为什么人体触到电压220V电线时会发生危险，而接触到干电池时却没有感觉？答案：人体的安全电压为U＝IR＝50×10－3×800V＝40V。当人体接触220V电线时，其电压远远超过人体安全电压，通过人体的电流也远远超过50mA，所以会发生危险，而干电池仅几伏的电动势，通过人体的电流远小于50mA，故没有感觉。7．管道煤气的用户家中都有一个漏气报警器，报警器中有一个对煤气敏感的电阻元件。小明同学突然想到一个问题，该元件是线性元件还是非线性元件呢？为此他从一个废弃的报警器中拆下该元件接入电路中，测得其电流、电压值如下表所示，请猜想该元件是哪类元件？编号123456789U/V0.200.400.600.801.001.201.401.602.00I/A0.120.210.290.340.380.420.450.470.50答案：该元件是非线性元件解析：可以根据表中数据在坐标纸上描点，由图象看特点，若I－U图线是过原点的直线则表示“敏感”元件是线性的，若I－U图线是过原点的曲线则表示“敏感”元件是非线性的。I－U图线如图所示，由此可见“敏感”元件是非线性元件。能力提升一、选择题(1～2题为单选题，3、4题为多选题)1．用电器A的电阻是用电器B的电阻的2倍，加在A上的电压是加在B上的电压的一半，那么通过A、B的电流IA和IB的关系是()A．IA＝2IBB．IA＝IBC．IA＝IB/2D．IA＝IB/4答案：D解析：将RA＝2RBUA＝UB代入公式I＝，得IA＝IB。2．一个阻值为R的电阻两端加上电压U后，通过电阻横截面的电荷量q随时间变化的图象如图所示，此图象的斜率可表示为()A．UB．RC...
