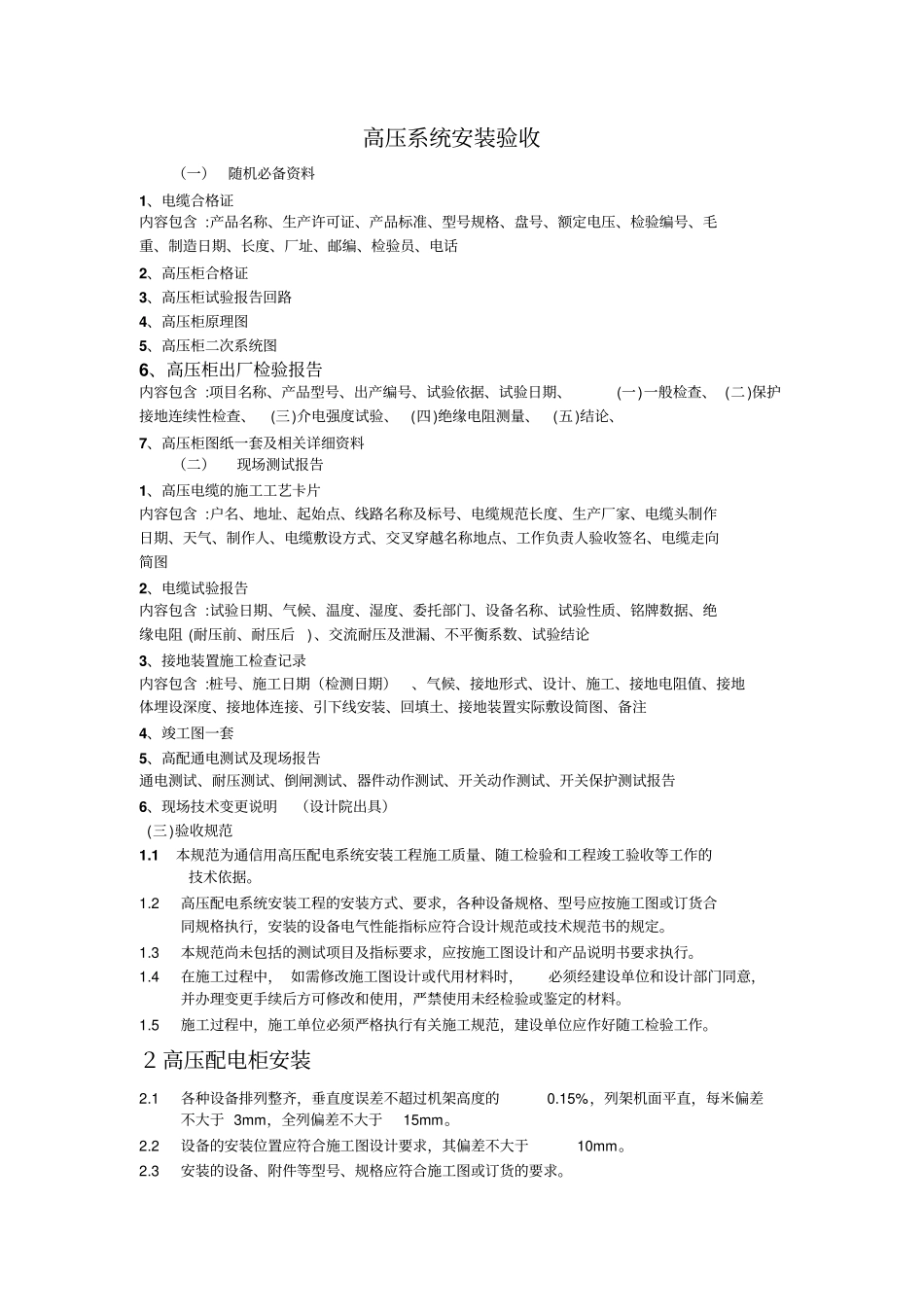

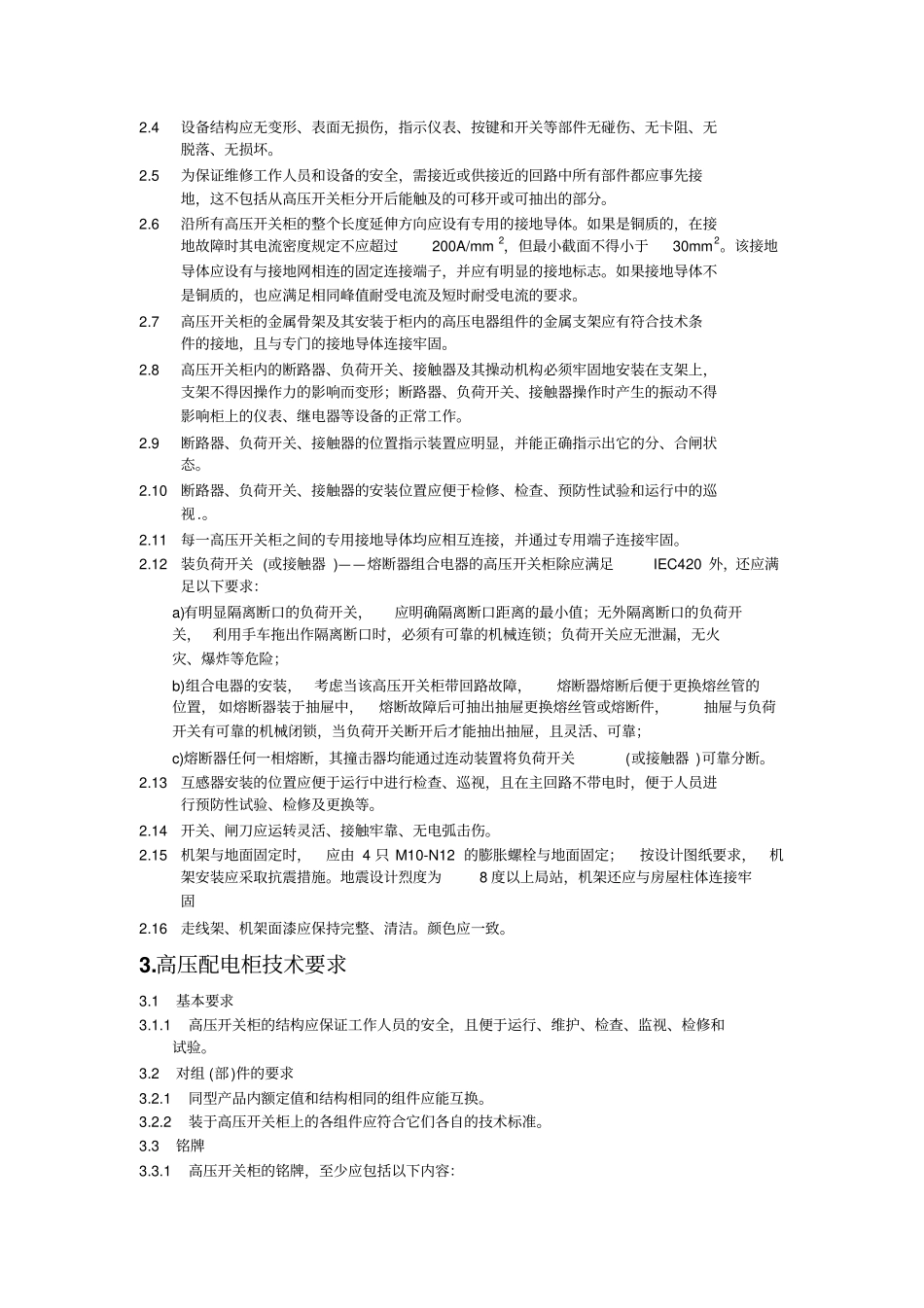

高压系统安装验收（一）随机必备资料1、电缆合格证内容包含:产品名称、生产许可证、产品标准、型号规格、盘号、额定电压、检验编号、毛重、制造日期、长度、厂址、邮编、检验员、电话2、高压柜合格证3、高压柜试验报告回路4、高压柜原理图5、高压柜二次系统图6、高压柜出厂检验报告内容包含:项目名称、产品型号、出产编号、试验依据、试验日期、(一)一般检查、(二)保护接地连续性检查、(三)介电强度试验、(四)绝缘电阻测量、(五)结论、7、高压柜图纸一套及相关详细资料（二）现场测试报告1、高压电缆的施工工艺卡片内容包含:户名、地址、起始点、线路名称及标号、电缆规范长度、生产厂家、电缆头制作日期、天气、制作人、电缆敷设方式、交叉穿越名称地点、工作负责人验收签名、电缆走向简图2、电缆试验报告内容包含:试验日期、气候、温度、湿度、委托部门、设备名称、试验性质、铭牌数据、绝缘电阻(耐压前、耐压后)、交流耐压及泄漏、不平衡系数、试验结论3、接地装置施工检查记录内容包含:桩号、施工日期（检测日期）、气候、接地形式、设计、施工、接地电阻值、接地体埋设深度、接地体连接、引下线安装、回填土、接地装置实际敷设简图、备注4、竣工图一套5、高配通电测试及现场报告通电测试、耐压测试、倒闸测试、器件动作测试、开关动作测试、开关保护测试报告6、现场技术变更说明（设计院出具）(三)验收规范1.1本规范为通信用高压配电系统安装工程施工质量、随工检验和工程竣工验收等工作的技术依据。1.2高压配电系统安装工程的安装方式、要求，各种设备规格、型号应按施工图或订货合同规格执行，安装的设备电气性能指标应符合设计规范或技术规范书的规定。1.3本规范尚未包括的测试项目及指标要求，应按施工图设计和产品说明书要求执行。1.4在施工过程中，如需修改施工图设计或代用材料时，必须经建设单位和设计部门同意，并办理变更手续后方可修改和使用，严禁使用未经检验或鉴定的材料。1.5施工过程中，施工单位必须严格执行有关施工规范，建设单位应作好随工检验工作。２高压配电柜安装2.1各种设备排列整齐，垂直度误差不超过机架高度的0.15%，列架机面平直，每米偏差不大于3mm，全列偏差不大于15mm。2.2设备的安装位置应符合施工图设计要求，其偏差不大于10mm。2.3安装的设备、附件等型号、规格应符合施工图或订货的要求。2.4设备结构应无变形、表面无损伤，指示仪表、按键和开关等部件无碰伤、无卡阻、无脱落、无损坏。2.5为保证维修工作人员和设备的安全，需接近或供接近的回路中所有部件都应事先接地，这不包括从高压开关柜分开后能触及的可移开或可抽出的部分。2.6沿所有高压开关柜的整个长度延伸方向应设有专用的接地导体。如果是铜质的，在接地故障时其电流密度规定不应超过200A/mm2，但最小截面不得小于30mm2。该接地导体应设有与接地网相连的固定连接端子，并应有明显的接地标志。如果接地导体不是铜质的，也应满足相同峰值耐受电流及短时耐受电流的要求。2.7高压开关柜的金属骨架及其安装于柜内的高压电器组件的金属支架应有符合技术条件的接地，且与专门的接地导体连接牢固。2.8高压开关柜内的断路器、负荷开关、接触器及其操动机构必须牢固地安装在支架上，支架不得因操作力的影响而变形；断路器、负荷开关、接触器操作时产生的振动不得影响柜上的仪表、继电器等设备的正常工作。2.9断路器、负荷开关、接触器的位置指示装置应明显，并能正确指示出它的分、合闸状态。2.10断路器、负荷开关、接触器的安装位置应便于检修、检查、预防性试验和运行中的巡视.。2.11每一高压开关柜之间的专用接地导体均应相互连接，并通过专用端子连接牢固。2.12装负荷开关(或接触器)——熔断器组合电器的高压开关柜除应满足IEC420外，还应满足以下要求：a)有明显隔离断口的负荷开关，应明确隔离断口距离的最小值；无外隔离断口的负荷开关，利用手车拖出作隔离断口时，必须有可靠的机械连锁；负荷开关应无泄漏，无火灾、爆炸等危险；b)组合电器的安装，考虑当该高压开关柜带回路故障，熔断器熔断后便于更换熔丝管的位置，如熔断器装于抽屉中，熔断故障后可抽出抽屉更换熔丝管或熔断件...
