高干扰小区排查方法全解VIP免费

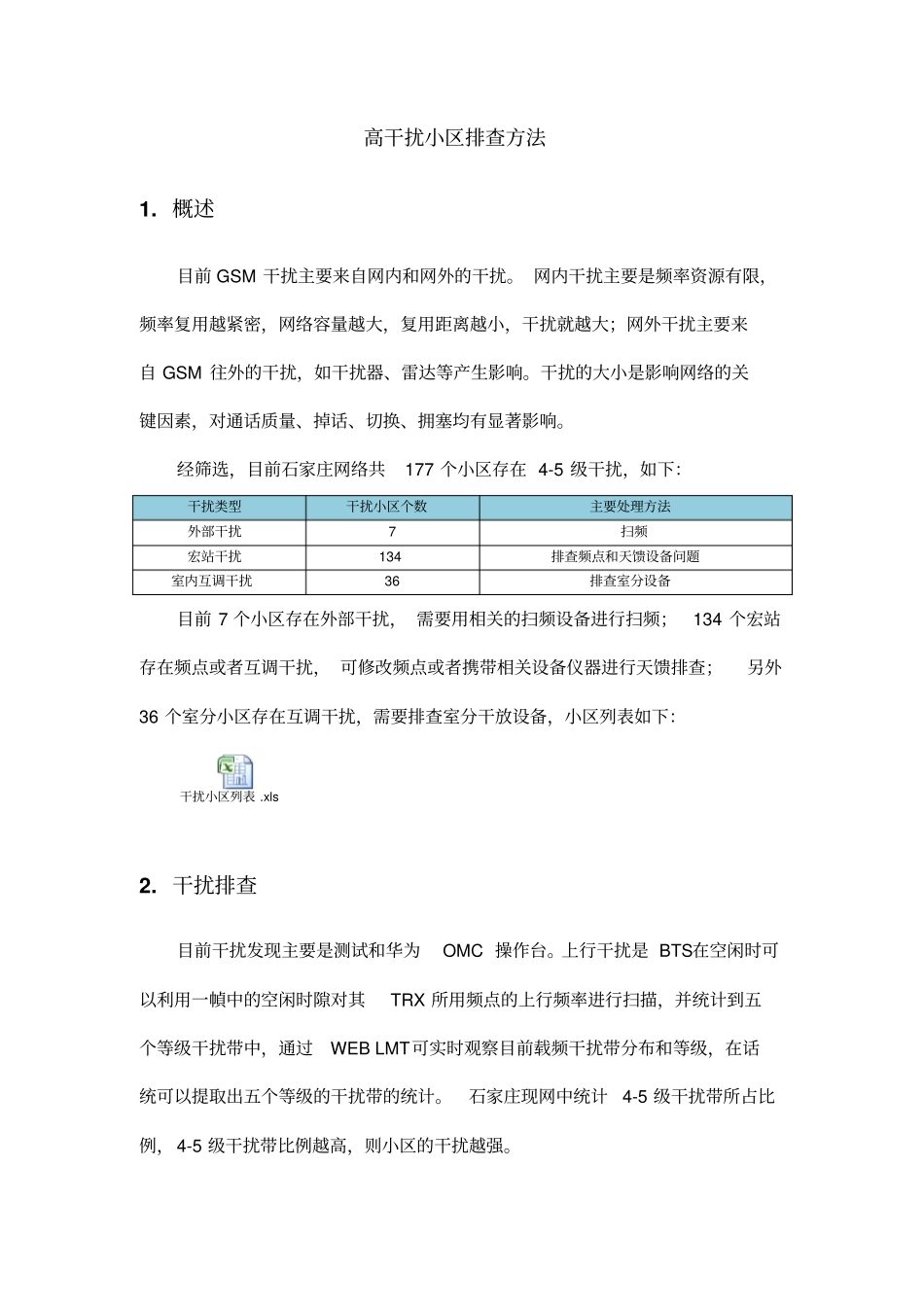

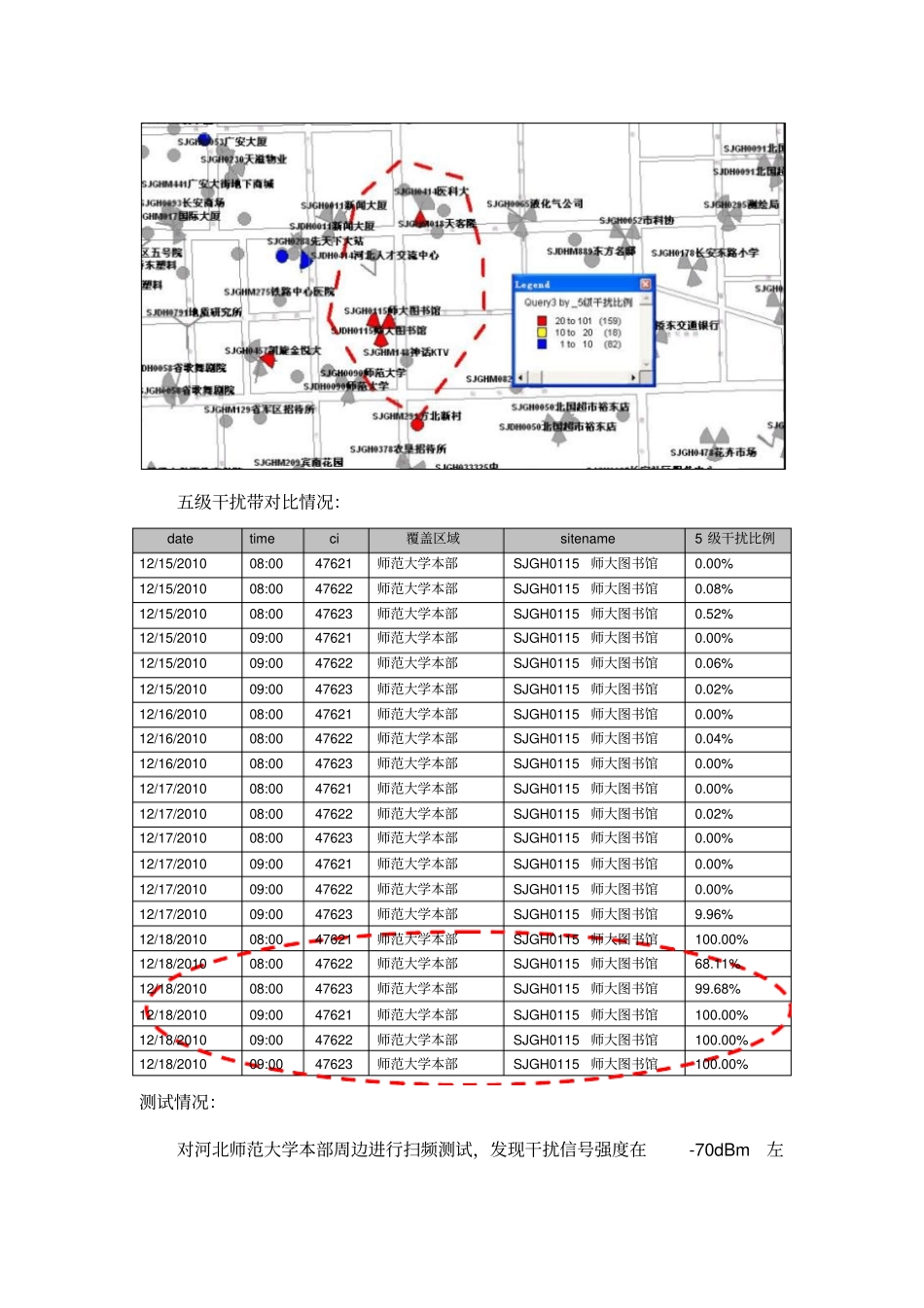

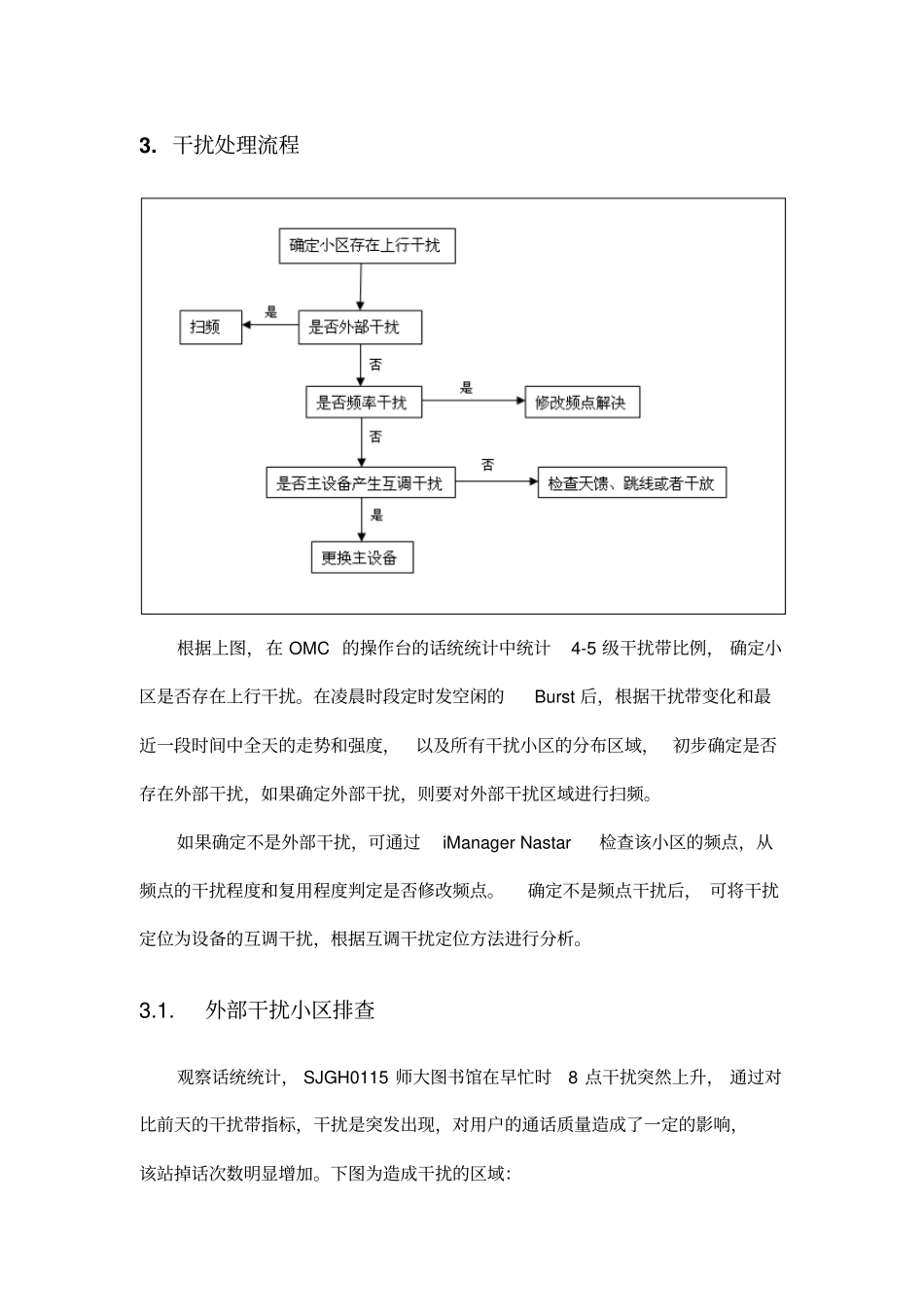

高干扰小区排查方法1.概述目前GSM干扰主要来自网内和网外的干扰。网内干扰主要是频率资源有限，频率复用越紧密，网络容量越大，复用距离越小，干扰就越大；网外干扰主要来自GSM往外的干扰，如干扰器、雷达等产生影响。干扰的大小是影响网络的关键因素，对通话质量、掉话、切换、拥塞均有显著影响。经筛选，目前石家庄网络共177个小区存在4-5级干扰，如下：干扰类型干扰小区个数主要处理方法外部干扰7扫频宏站干扰134排查频点和天馈设备问题室内互调干扰36排查室分设备目前7个小区存在外部干扰，需要用相关的扫频设备进行扫频；134个宏站存在频点或者互调干扰，可修改频点或者携带相关设备仪器进行天馈排查；另外36个室分小区存在互调干扰，需要排查室分干放设备，小区列表如下：干扰小区列表.xls2.干扰排查目前干扰发现主要是测试和华为OMC操作台。上行干扰是BTS在空闲时可以利用一幀中的空闲时隙对其TRX所用频点的上行频率进行扫描，并统计到五个等级干扰带中，通过WEBLMT可实时观察目前载频干扰带分布和等级，在话统可以提取出五个等级的干扰带的统计。石家庄现网中统计4-5级干扰带所占比例，4-5级干扰带比例越高，则小区的干扰越强。3.干扰处理流程根据上图，在OMC的操作台的话统统计中统计4-5级干扰带比例，确定小区是否存在上行干扰。在凌晨时段定时发空闲的Burst后，根据干扰带变化和最近一段时间中全天的走势和强度，以及所有干扰小区的分布区域，初步确定是否存在外部干扰，如果确定外部干扰，则要对外部干扰区域进行扫频。如果确定不是外部干扰，可通过iManagerNastar检查该小区的频点，从频点的干扰程度和复用程度判定是否修改频点。确定不是频点干扰后，可将干扰定位为设备的互调干扰，根据互调干扰定位方法进行分析。3.1.外部干扰小区排查观察话统统计，SJGH0115师大图书馆在早忙时8点干扰突然上升，通过对比前天的干扰带指标，干扰是突发出现，对用户的通话质量造成了一定的影响，该站掉话次数明显增加。下图为造成干扰的区域：五级干扰带对比情况：datetimeci覆盖区域sitename5级干扰比例12/15/201008:0047621师范大学本部SJGH0115师大图书馆0.00%12/15/201008:0047622师范大学本部SJGH0115师大图书馆0.08%12/15/201008:0047623师范大学本部SJGH0115师大图书馆0.52%12/15/201009:0047621师范大学本部SJGH0115师大图书馆0.00%12/15/201009:0047622师范大学本部SJGH0115师大图书馆0.06%12/15/201009:0047623师范大学本部SJGH0115师大图书馆0.02%12/16/201008:0047621师范大学本部SJGH0115师大图书馆0.00%12/16/201008:0047622师范大学本部SJGH0115师大图书馆0.04%12/16/201008:0047623师范大学本部SJGH0115师大图书馆0.00%12/17/201008:0047621师范大学本部SJGH0115师大图书馆0.00%12/17/201008:0047622师范大学本部SJGH0115师大图书馆0.02%12/17/201008:0047623师范大学本部SJGH0115师大图书馆0.00%12/17/201009:0047621师范大学本部SJGH0115师大图书馆0.00%12/17/201009:0047622师范大学本部SJGH0115师大图书馆0.00%12/17/201009:0047623师范大学本部SJGH0115师大图书馆9.96%12/18/201008:0047621师范大学本部SJGH0115师大图书馆100.00%12/18/201008:0047622师范大学本部SJGH0115师大图书馆68.11%12/18/201008:0047623师范大学本部SJGH0115师大图书馆99.68%12/18/201009:0047621师范大学本部SJGH0115师大图书馆100.00%12/18/201009:0047622师范大学本部SJGH0115师大图书馆100.00%12/18/201009:0047623师范大学本部SJGH0115师大图书馆100.00%测试情况：对河北师范大学本部周边进行扫频测试，发现干扰信号强度在-70dBm左右。下图为扫频测试截图：3.2.宏站互调干扰排查目前石家庄现网宏站的互调干扰主要分为了两部分：天馈部分干扰和带外接设备干扰。在处理过程中，需核对小区是否带有外接设备。通过话统统计二十里铺信用社_2干扰带是五级，而凌晨期间干扰带为二级左右。夜间对二十里铺信用社做空闲时隙测试，观察干扰带，此时二十里铺信用社_2干扰带变为五级；把功率等级降低10等级，干扰带降为1～2，干扰带和发射功率相关，判断为互调干扰，需要下站排查引入互调干扰...
