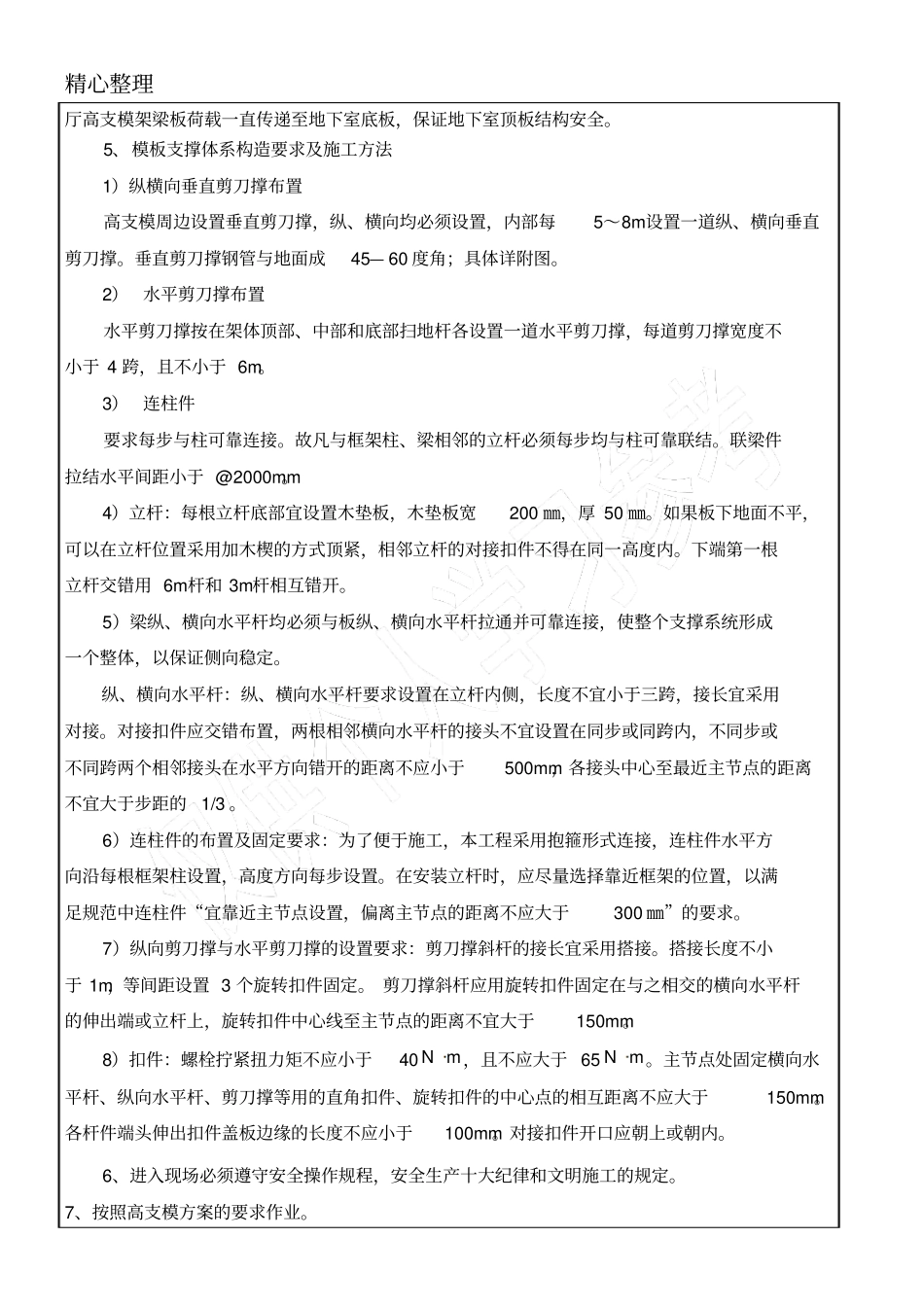

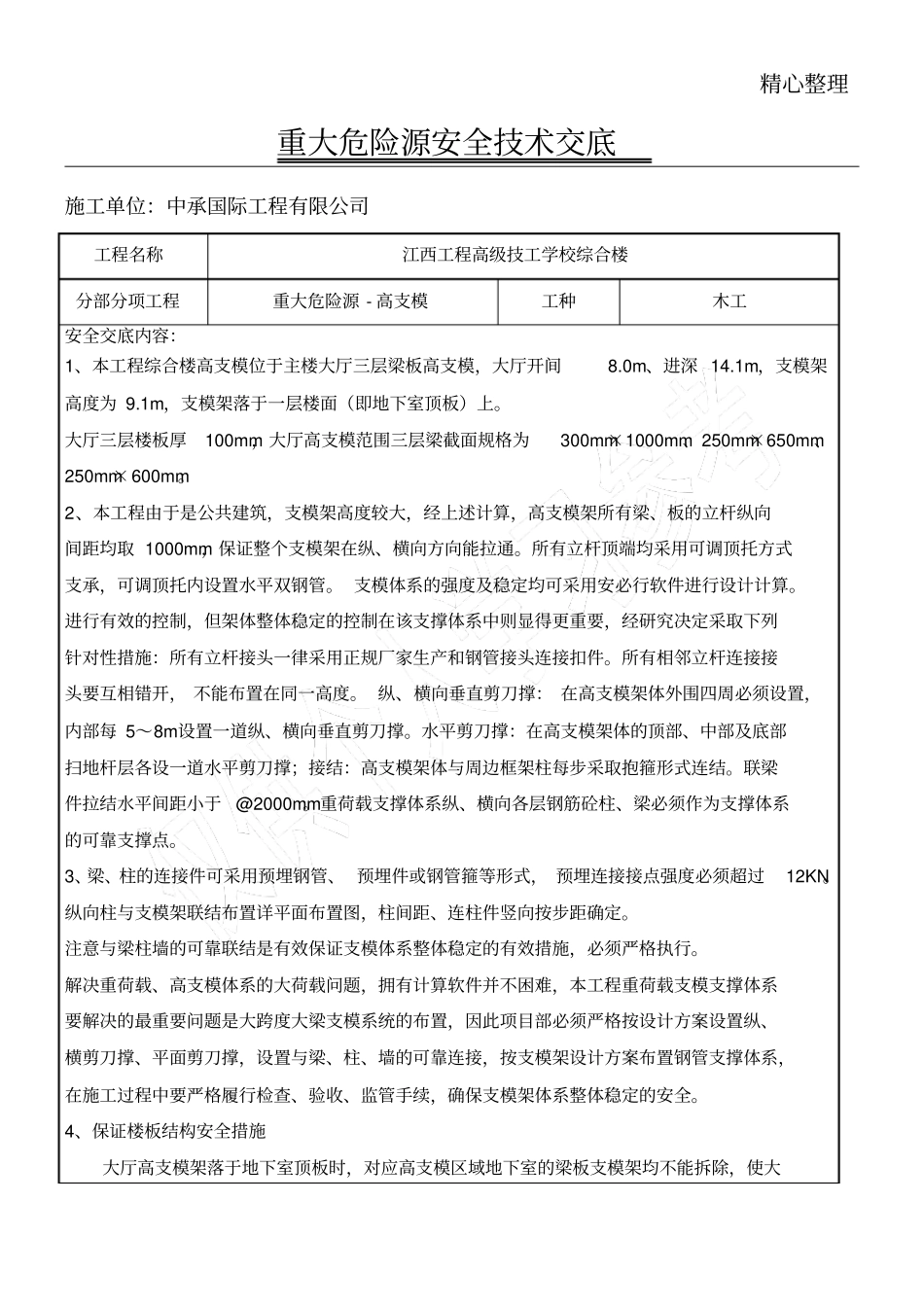

精心整理重大危险源安全技术交底施工单位：中承国际工程有限公司工程名称江西工程高级技工学校综合楼分部分项工程重大危险源-高支模工种木工安全交底内容：1、本工程综合楼高支模位于主楼大厅三层梁板高支模，大厅开间8.0m、进深14.1m，支模架高度为9.1m，支模架落于一层楼面（即地下室顶板）上。大厅三层楼板厚100mm，大厅高支模范围三层梁截面规格为300mm×1000mm、250mm×650mm、250mm×600mm。2、本工程由于是公共建筑，支模架高度较大，经上述计算，高支模架所有梁、板的立杆纵向间距均取1000mm，保证整个支模架在纵、横向方向能拉通。所有立杆顶端均采用可调顶托方式支承，可调顶托内设置水平双钢管。支模体系的强度及稳定均可采用安必行软件进行设计计算。进行有效的控制，但架体整体稳定的控制在该支撑体系中则显得更重要，经研究决定采取下列针对性措施：所有立杆接头一律采用正规厂家生产和钢管接头连接扣件。所有相邻立杆连接接头要互相错开，不能布置在同一高度。纵、横向垂直剪刀撑：在高支模架体外围四周必须设置，内部每5～8m设置一道纵、横向垂直剪刀撑。水平剪刀撑：在高支模架体的顶部、中部及底部扫地杆层各设一道水平剪刀撑；接结：高支模架体与周边框架柱每步采取抱箍形式连结。联梁件拉结水平间距小于@2000mm。重荷载支撑体系纵、横向各层钢筋砼柱、梁必须作为支撑体系的可靠支撑点。3、梁、柱的连接件可采用预埋钢管、预埋件或钢管箍等形式，预埋连接接点强度必须超过12KN。纵向柱与支模架联结布置详平面布置图，柱间距、连柱件竖向按步距确定。注意与梁柱墙的可靠联结是有效保证支模体系整体稳定的有效措施，必须严格执行。解决重荷载、高支模体系的大荷载问题，拥有计算软件并不困难，本工程重荷载支模支撑体系要解决的最重要问题是大跨度大梁支模系统的布置，因此项目部必须严格按设计方案设置纵、横剪刀撑、平面剪刀撑，设置与梁、柱、墙的可靠连接，按支模架设计方案布置钢管支撑体系，在施工过程中要严格履行检查、验收、监管手续，确保支模架体系整体稳定的安全。4、保证楼板结构安全措施大厅高支模架落于地下室顶板时，对应高支模区域地下室的梁板支模架均不能拆除，使大精心整理厅高支模架梁板荷载一直传递至地下室底板，保证地下室顶板结构安全。5、模板支撑体系构造要求及施工方法1）纵横向垂直剪刀撑布置高支模周边设置垂直剪刀撑，纵、横向均必须设置，内部每5～8m设置一道纵、横向垂直剪刀撑。垂直剪刀撑钢管与地面成45—60度角；具体详附图。2）水平剪刀撑布置水平剪刀撑按在架体顶部、中部和底部扫地杆各设置一道水平剪刀撑，每道剪刀撑宽度不小于4跨，且不小于6m。3）连柱件要求每步与柱可靠连接。故凡与框架柱、梁相邻的立杆必须每步均与柱可靠联结。联梁件拉结水平间距小于@2000mm。4）立杆：每根立杆底部宜设置木垫板，木垫板宽200㎜，厚50㎜。如果板下地面不平，可以在立杆位置采用加木楔的方式顶紧，相邻立杆的对接扣件不得在同一高度内。下端第一根立杆交错用6m杆和3m杆相互错开。5）梁纵、横向水平杆均必须与板纵、横向水平杆拉通并可靠连接，使整个支撑系统形成一个整体，以保证侧向稳定。纵、横向水平杆：纵、横向水平杆要求设置在立杆内侧，长度不宜小于三跨，接长宜采用对接。对接扣件应交错布置，两根相邻横向水平杆的接头不宜设置在同步或同跨内，不同步或不同跨两个相邻接头在水平方向错开的距离不应小于500mm，各接头中心至最近主节点的距离不宜大于步距的1/3。6）连柱件的布置及固定要求：为了便于施工，本工程采用抱箍形式连接，连柱件水平方向沿每根框架柱设置，高度方向每步设置。在安装立杆时，应尽量选择靠近框架的位置，以满足规范中连柱件“宜靠近主节点设置，偏离主节点的距离不应大于300㎜”的要求。7）纵向剪刀撑与水平剪刀撑的设置要求：剪刀撑斜杆的接长宜采用搭接。搭接长度不小于1m，等间距设置3个旋转扣件固定。剪刀撑斜杆应用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上，旋转扣件中心线至主节点的距离不宜大于150mm。8）扣件：螺栓拧紧扭力矩不应小于40mN，且不应大于65mN。主节点处固定横向水...
