鲁教版五四制九年级物理上册：13测量电阻知识归纳练习题无答案VIP免费

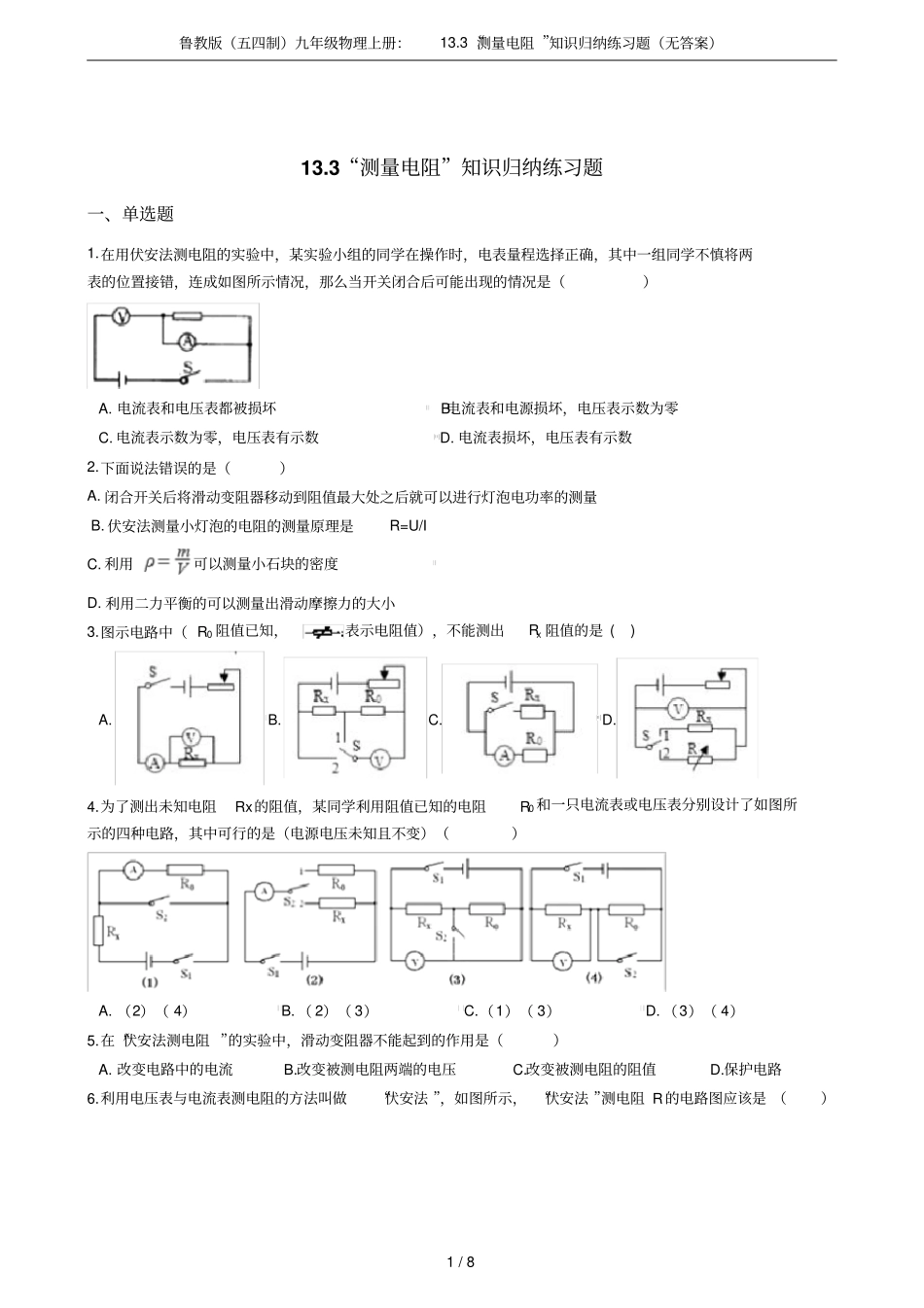

鲁教版（五四制）九年级物理上册：13.3“测量电阻”知识归纳练习题（无答案）1/813.3“测量电阻”知识归纳练习题一、单选题1.在用伏安法测电阻的实验中，某实验小组的同学在操作时，电表量程选择正确，其中一组同学不慎将两表的位置接错，连成如图所示情况，那么当开关闭合后可能出现的情况是（）A.电流表和电压表都被损坏B.电流表和电源损坏，电压表示数为零C.电流表示数为零，电压表有示数D.电流表损坏，电压表有示数2.下面说法错误的是（）A.闭合开关后将滑动变阻器移动到阻值最大处之后就可以进行灯泡电功率的测量B.伏安法测量小灯泡的电阻的测量原理是R=U/IC.利用可以测量小石块的密度D.利用二力平衡的可以测量出滑动摩擦力的大小3.图示电路中（R0阻值已知，表示电阻值），不能测出Rx阻值的是()A.B.C.D.4.为了测出未知电阻Rx的阻值，某同学利用阻值已知的电阻R0和一只电流表或电压表分别设计了如图所示的四种电路，其中可行的是（电源电压未知且不变）（）A.（2）（4）B.（2）（3）C.（1）（3）D.（3）（4）5.在“伏安法测电阻”的实验中，滑动变阻器不能起到的作用是（）A.改变电路中的电流B.改变被测电阻两端的电压C.改变被测电阻的阻值D.保护电路6.利用电压表与电流表测电阻的方法叫做“伏安法”，如图所示，“伏安法”测电阻R的电路图应该是（）鲁教版（五四制）九年级物理上册：13.3“测量电阻”知识归纳练习题（无答案）2/8A.B.C.D.7.在伏安法测电阻的实验中，下列注意事项没有必要的是（）A.连接电路时，先断开开关B.应先从电源的正极开始连接，并使开关应靠近电源的正极C.在无法估计被测电压电流时，应选用电流表、电压表应选用较大的量程D.电路闭合之前，要把变阻器调到使电路中的电流最小的位置8.某同学设计了测量某定值电阻的阻值实验，并记录了多组电压表和电流表的读数，则该同学所连接的电路可能是（）U/V0.60.70.80.91.01.1I/A0.180.210.250.270.300.33A.B.C.D.9.某同学在家用“伏安法测电阻的实验”来探究小灯泡灯丝的电阻时，根据收集到的数据画出了如图所示的一个图象，下列结论与图象相符的是（）A.灯泡两端电压增大时，灯丝电阻随着电流的增大而增大B.灯丝电阻增大时，电流随着灯泡两端电压的增大而减小C.灯泡两端电压一定时，电流随着灯丝电阻的增大而减小D.电流一定时，灯丝电阻随着灯泡两端电压的增大而增大10.下列实验中，采用多次测量，其目的相同的是哪几组（）①研究串联电路的电流特点②伏安法测定值电阻的阻值③研究杠杆平衡条件④探究使用定滑轮的特点鲁教版（五四制）九年级物理上册：13.3“测量电阻”知识归纳练习题（无答案）3/8A.①②B.②④C.③④D.①③④11.在“测量小灯泡电阻”实验中，小明同学用一只标有“3.8V”字样的小灯泡做实验，正确连接电路后，闭合开关，发现无论怎样调节滑动变阻器，小灯泡两端电压总不能达到3.8V，原因可能是（）A.小灯泡出现了短路B.小灯泡出现了断路C.选取的滑动变阻器阻值太小D.电源电压太低12.要测量一个阻值约为600Ω的电阻Rx，提供的器材有：干电池两节、学生用电压表（量程为0﹣3V、0﹣15V）、学生用电流表（量程为0﹣0.6A、0﹣3A）、滑动变阻器（10Ω2A）和电阻箱R0（0﹣9999Ω5A）各一个，开关、导线若干．下列四个设计方案中，能测出Rx阻值的最合理的方案是（）A.B.C.D.13.在某次实验抽测过程中，三位同学分别完成如图实验。关于这三组实验，以下分析合理的是（）A.都需要对测量仪器进行选择B.都属于定量实验，且数据的测量都存在误差C.都采用了控制变量法D.都需要进行多次实验，且目的相同14.用伏安法测电阻时，某同学连接的电路如图所示，由此可知，他测得的结果（）A.比实际电阻值要大些B.与实际电阻值相等C.比实际电阻值要小些D.无法将其实验结果与实验电阻值进行比较15.用“伏安法测电阻”的实验电路如图所示．如果考虑到安培表[即安培计]本身有一定的电阻（具有分压作用），伏特表[即伏待计]本身也有一定的电阻（具有分流作用），则下列判断中正确的是（）鲁教版（五四制）九年级物理上册：13.3“测量电阻”知识归纳练习题（无答案）4/8A.测量值等于电阻的实际值B.测量值小于电阻的实际值C....
