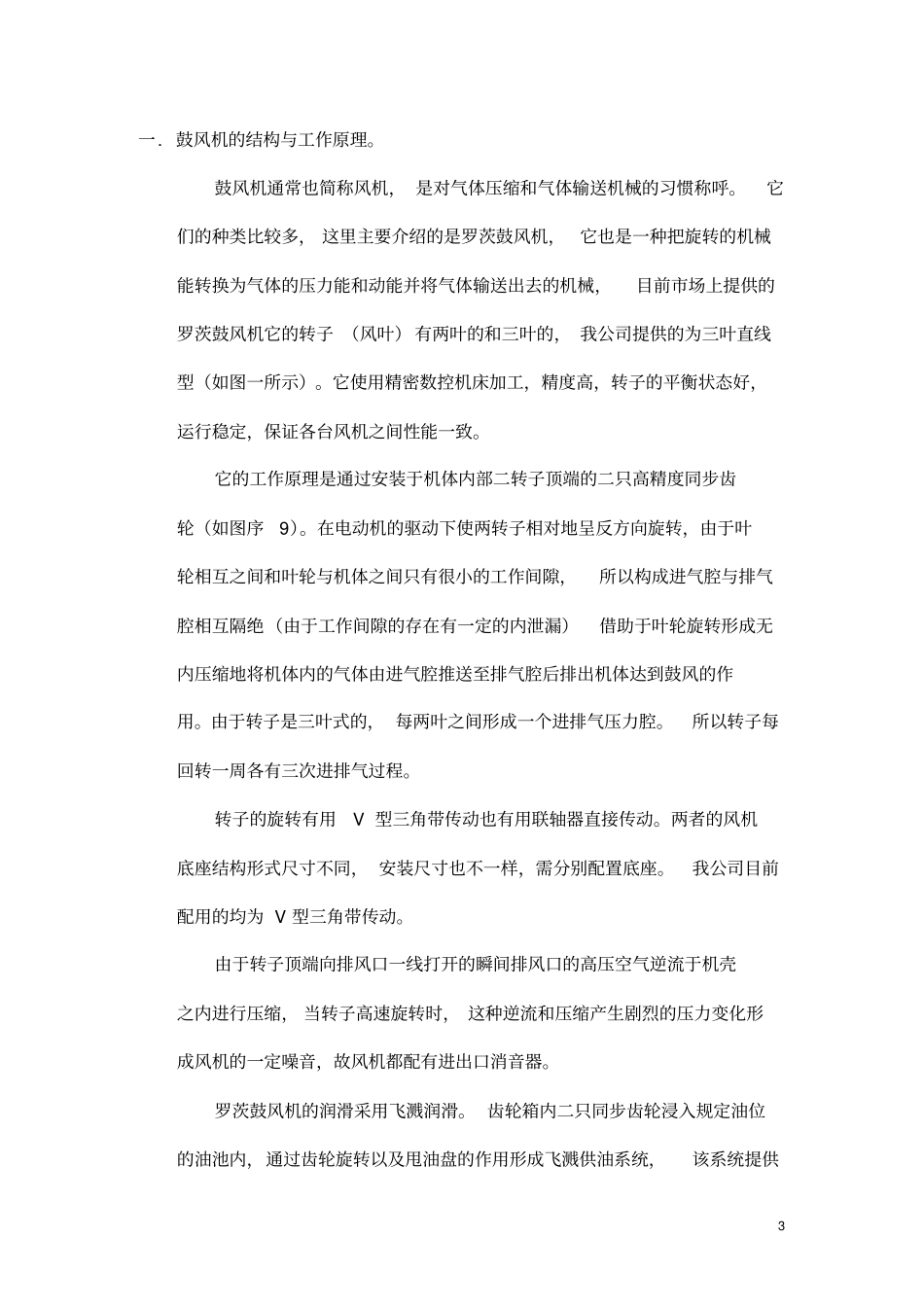

1罗茨鼓风机操作维护保养手册23一.鼓风机的结构与工作原理。鼓风机通常也简称风机，是对气体压缩和气体输送机械的习惯称呼。它们的种类比较多，这里主要介绍的是罗茨鼓风机，它也是一种把旋转的机械能转换为气体的压力能和动能并将气体输送出去的机械，目前市场上提供的罗茨鼓风机它的转子（风叶）有两叶的和三叶的，我公司提供的为三叶直线型（如图一所示）。它使用精密数控机床加工，精度高，转子的平衡状态好，运行稳定，保证各台风机之间性能一致。它的工作原理是通过安装于机体内部二转子顶端的二只高精度同步齿轮（如图序9）。在电动机的驱动下使两转子相对地呈反方向旋转，由于叶轮相互之间和叶轮与机体之间只有很小的工作间隙，所以构成进气腔与排气腔相互隔绝（由于工作间隙的存在有一定的内泄漏）借助于叶轮旋转形成无内压缩地将机体内的气体由进气腔推送至排气腔后排出机体达到鼓风的作用。由于转子是三叶式的，每两叶之间形成一个进排气压力腔。所以转子每回转一周各有三次进排气过程。转子的旋转有用V型三角带传动也有用联轴器直接传动。两者的风机底座结构形式尺寸不同，安装尺寸也不一样，需分别配置底座。我公司目前配用的均为V型三角带传动。由于转子顶端向排风口一线打开的瞬间排风口的高压空气逆流于机壳之内进行压缩，当转子高速旋转时，这种逆流和压缩产生剧烈的压力变化形成风机的一定噪音，故风机都配有进出口消音器。罗茨鼓风机的润滑采用飞溅润滑。齿轮箱内二只同步齿轮浸入规定油位的油池内，通过齿轮旋转以及甩油盘的作用形成飞溅供油系统，该系统提供4同步齿轮和自由段轴承的润滑；副油箱（或称前端油箱）也是通过装在转子轴上的甩油盘的作用形成飞溅油向前端轴承提供润滑供油。51228292726112513B3130242310922B202181976143215AAB181741632B1AA图一5序号名称件数材质备注序号名称件数材质备注1叶轮2HT20017油封1GB9877.1-882机体1HT20018螺栓1235GB5780-863皮带轮1HT20019O型圈4GB3452.1-824油封压盖14520螺栓1235GB5780-865轴承压盖44521螺栓1235GB5780-866纸垫4青壳纸σ=0.1622轴承180390403097主动轴14523圆螺母245GB812-888轴承座2HT20024止退垫圈2Q235GB858-889齿轮2SNCM22025铭牌10Cr1310甩油盖24526铆钉40Cr13GB867-8611齿轮箱1HT20027油标A202GB1160.2-8912轴承衬套24528丝堵3/8413从动轴14529销4GB879-86614油箱1HT20030销4GB119-8615键145GB10965-7931止退垫圈2Q235GB858-8816螺栓335GB5780-8632圆螺母245GB812-88图一为LT-80的结构，各机型结构类似，仅所用外购标准件规格数量不同。二.LT风机的安装和使用㈠.安装：1.对风机安装基础的要求：1)基础应具有足够的强度、稳定性和耐久性。2)在静力作用下，沉降和倾斜应在允许范围之内以保证风机正常使用。3)基础的振动应在允许范围内，以保证风机正常工作和操作者的正常工作条件。对附近的机器和仪表的不利影响，应采用合适隔振措施。4)构架式或墙式基础都采用钢筋混凝土，混凝土标号为150号和200号，按内力大小通过计算配置钢筋，或按土建规范配置构造钢筋。5)风机和其动力的支座边缘到基础侧面的净距一般不小于100mm。二次浇灌的找平层或灌浆层，其厚度不小于25mm。6)地脚螺栓的形式和大小尺寸及安装位置按安装图采用。见图二、三、四。7)基础的高度满足构造要求，即保证螺栓埋设件底部有足够混凝土保护层，坑底有一定厚度。8)基础应按构造要求配置钢筋。为了防止温度和收缩应力，不均匀沉降或振动所引起的裂纹，基础要求配置钢筋，LT40-125一般配直径φ6-10的钢筋，间距为100-150mm，LT150-300一般配直径φ10-16的钢筋，间距为150-250mm。2.风机机组的安装：71)清扫基础混凝士表面，按下表检查基础是否合乎精度要求：项次偏差名称偏差值/mm项次偏差名称偏差值/mm1预埋的地脚螺栓：标高（顶端）中心距（在根、顶部两处测量）+5，-0，±15预留的地脚螺栓孔中心位置深度孔壁的铅垂直度±10±20102基础上平面外形尺寸凸台平面外形尺寸凹穴尺寸±20-20+206预埋地脚螺栓的调整垫位置标高中心位置不水平度±5±5±33基础平面不水平度（全长）57基础各不同平面的标高+0，-54基础竖向偏差（全高）58...
