高中物理 第二章 第4节 电源的电动势和内阻 闭合电路欧姆定律课时作业 教科版选修3-1VIP免费

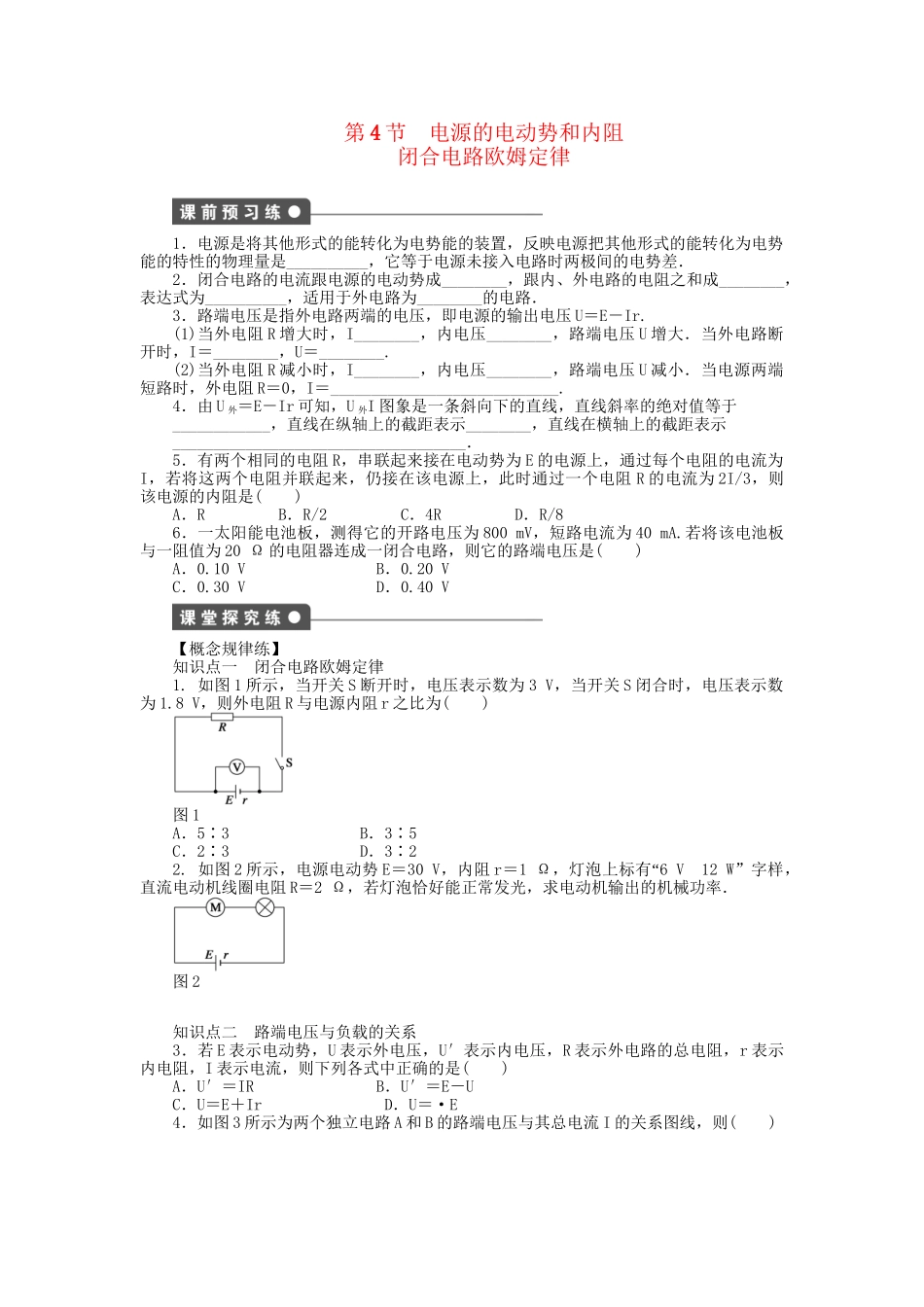

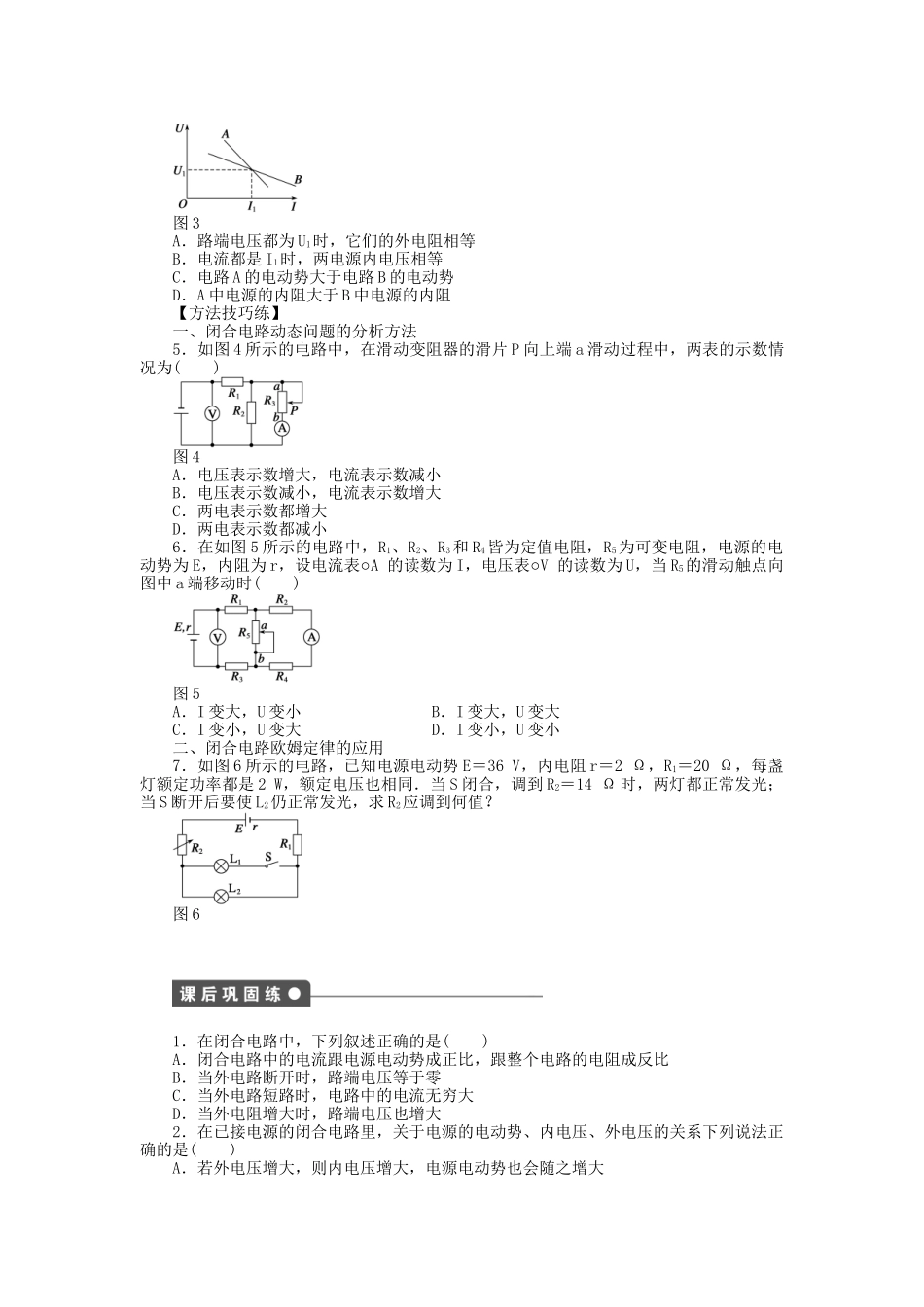

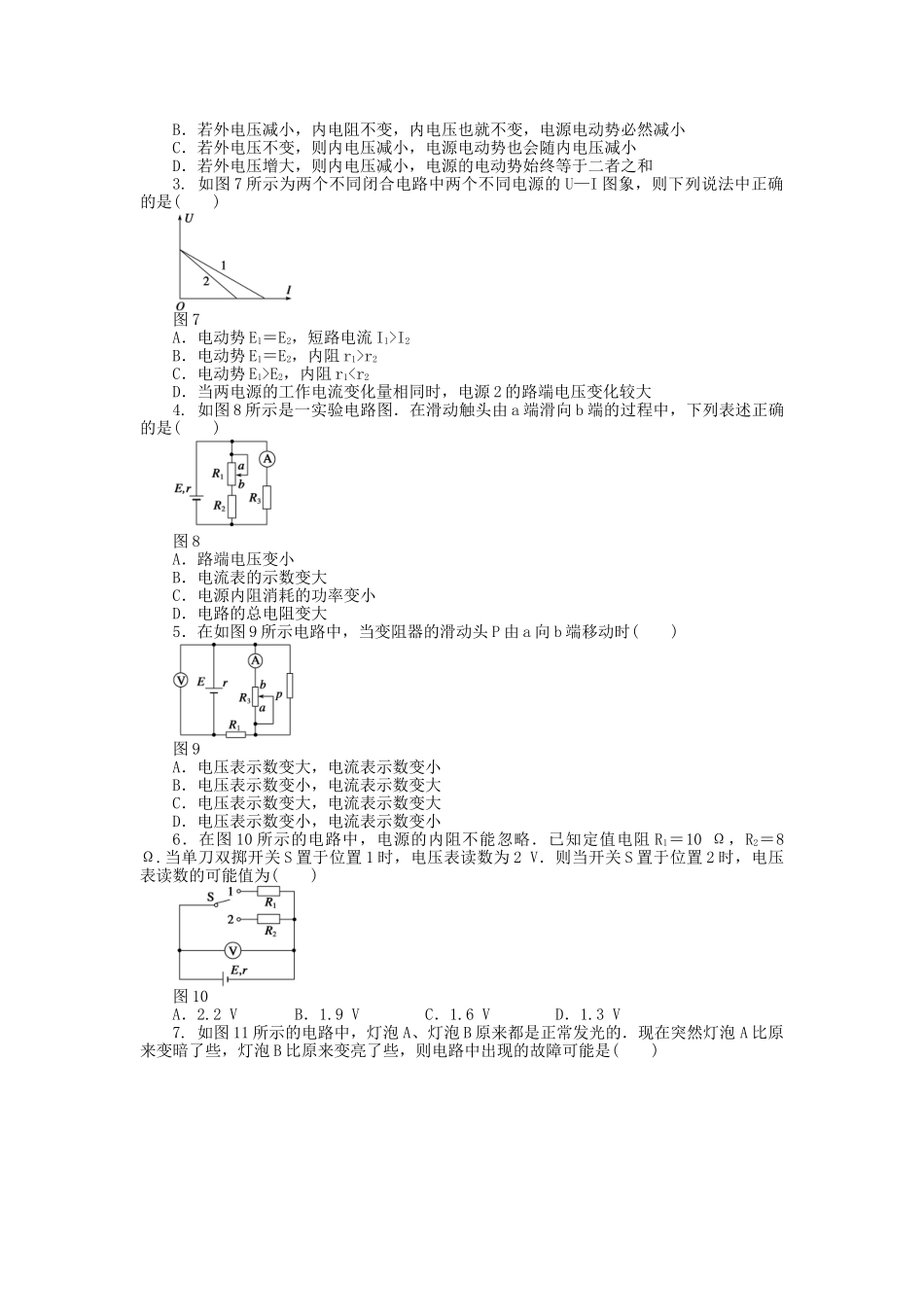

第4节电源的电动势和内阻闭合电路欧姆定律1．电源是将其他形式的能转化为电势能的装置，反映电源把其他形式的能转化为电势能的特性的物理量是__________，它等于电源未接入电路时两极间的电势差．2．闭合电路的电流跟电源的电动势成________，跟内、外电路的电阻之和成________，表达式为__________，适用于外电路为________的电路．3．路端电压是指外电路两端的电压，即电源的输出电压U＝E－Ir.(1)当外电阻R增大时，I________，内电压________，路端电压U增大．当外电路断开时，I＝________，U＝________.(2)当外电阻R减小时，I________，内电压________，路端电压U减小．当电源两端短路时，外电阻R＝0，I＝____________________________.4．由U外＝E－Ir可知，U外I图象是一条斜向下的直线，直线斜率的绝对值等于____________，直线在纵轴上的截距表示________，直线在横轴上的截距表示____________________________________．5．有两个相同的电阻R，串联起来接在电动势为E的电源上，通过每个电阻的电流为I，若将这两个电阻并联起来，仍接在该电源上，此时通过一个电阻R的电流为2I/3，则该电源的内阻是()A．RB．R/2C．4RD．R/86．一太阳能电池板，测得它的开路电压为800mV，短路电流为40mA.若将该电池板与一阻值为20Ω的电阻器连成一闭合电路，则它的路端电压是()A．0.10VB．0.20VC．0.30VD．0.40V【概念规律练】知识点一闭合电路欧姆定律1.如图1所示，当开关S断开时，电压表示数为3V，当开关S闭合时，电压表示数为1.8V，则外电阻R与电源内阻r之比为()图1A．5∶3B．3∶5C．2∶3D．3∶22.如图2所示，电源电动势E＝30V，内阻r＝1Ω“，灯泡上标有6V12W”字样，直流电动机线圈电阻R＝2Ω，若灯泡恰好能正常发光，求电动机输出的机械功率．图2知识点二路端电压与负载的关系3．若E表示电动势，U表示外电压，U′表示内电压，R表示外电路的总电阻，r表示内电阻，I表示电流，则下列各式中正确的是()A．U′＝IRB．U′＝E－UC．U＝E＋IrD．U＝·E4．如图3所示为两个独立电路A和B的路端电压与其总电流I的关系图线，则()图3A．路端电压都为U1时，它们的外电阻相等B．电流都是I1时，两电源内电压相等C．电路A的电动势大于电路B的电动势D．A中电源的内阻大于B中电源的内阻【方法技巧练】一、闭合电路动态问题的分析方法5．如图4所示的电路中，在滑动变阻器的滑片P向上端a滑动过程中，两表的示数情况为()图4A．电压表示数增大，电流表示数减小B．电压表示数减小，电流表示数增大C．两电表示数都增大D．两电表示数都减小6．在如图5所示的电路中，R1、R2、R3和R4皆为定值电阻，R5为可变电阻，电源的电动势为E，内阻为r○，设电流表A的读数为I○，电压表V的读数为U，当R5的滑动触点向图中a端移动时()图5A．I变大，U变小B．I变大，U变大C．I变小，U变大D．I变小，U变小二、闭合电路欧姆定律的应用7．如图6所示的电路，已知电源电动势E＝36V，内电阻r＝2Ω，R1＝20Ω，每盏灯额定功率都是2W，额定电压也相同．当S闭合，调到R2＝14Ω时，两灯都正常发光；当S断开后要使L2仍正常发光，求R2应调到何值？图61．在闭合电路中，下列叙述正确的是()A．闭合电路中的电流跟电源电动势成正比，跟整个电路的电阻成反比B．当外电路断开时，路端电压等于零C．当外电路短路时，电路中的电流无穷大D．当外电阻增大时，路端电压也增大2．在已接电源的闭合电路里，关于电源的电动势、内电压、外电压的关系下列说法正确的是()A．若外电压增大，则内电压增大，电源电动势也会随之增大B．若外电压减小，内电阻不变，内电压也就不变，电源电动势必然减小C．若外电压不变，则内电压减小，电源电动势也会随内电压减小D．若外电压增大，则内电压减小，电源的电动势始终等于二者之和3.如图7所示为两个不同闭合电路中两个不同电源的U—I图象，则下列说法中正确的是()图7A．电动势E1＝E2，短路电流I1>I2B．电动势E1＝E2，内阻r1>r2C．电动势E1>E2，内阻r1
