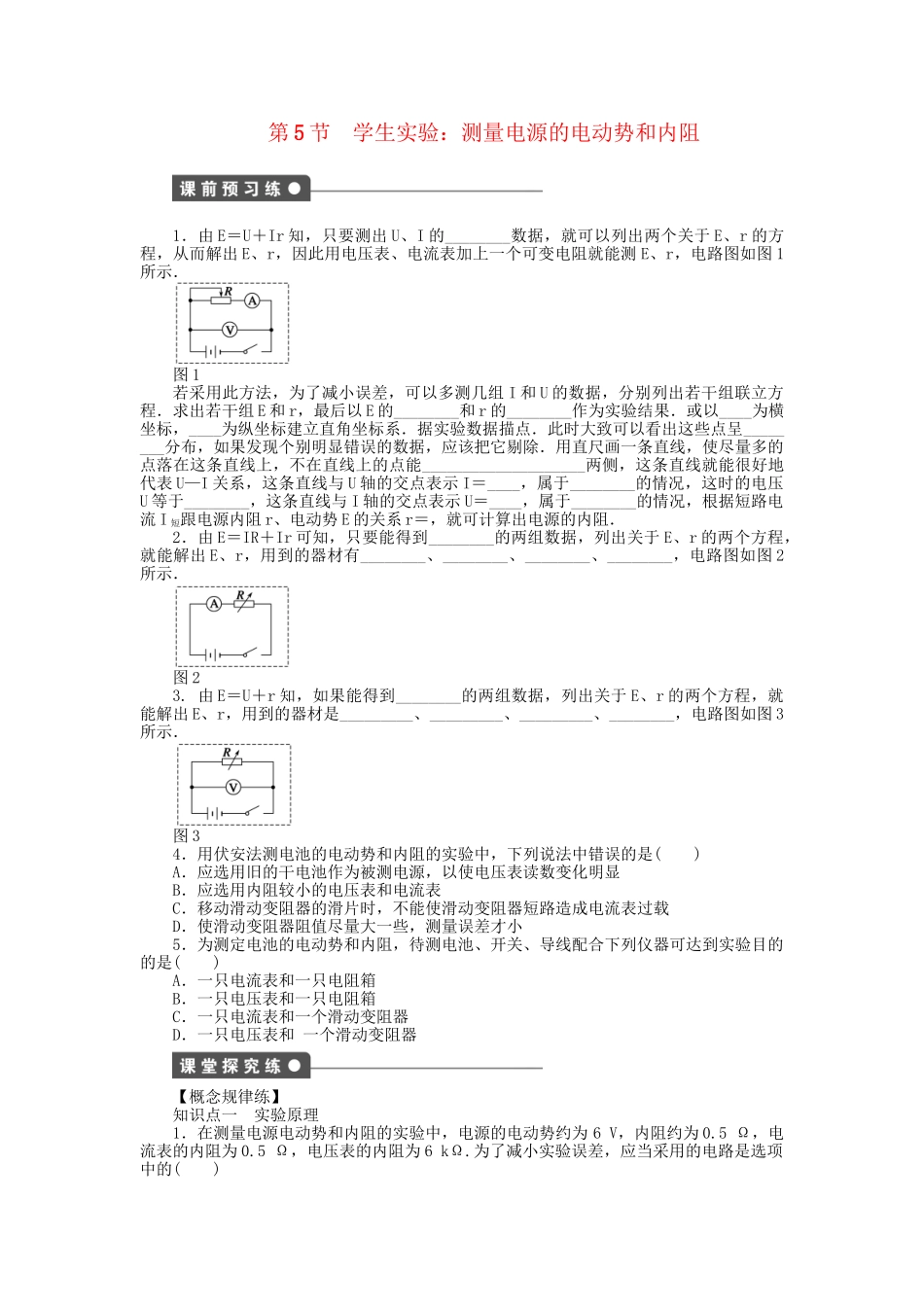

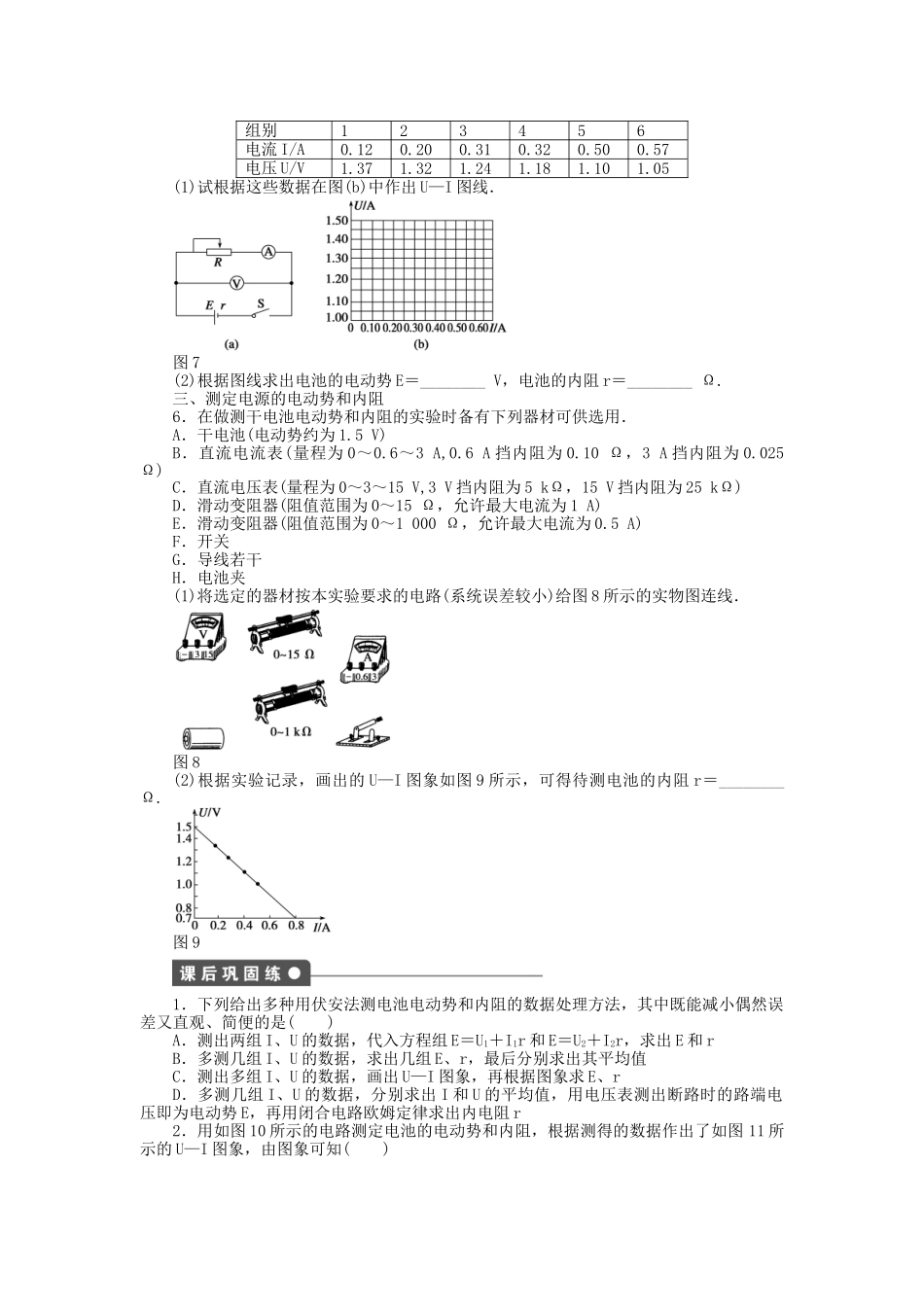

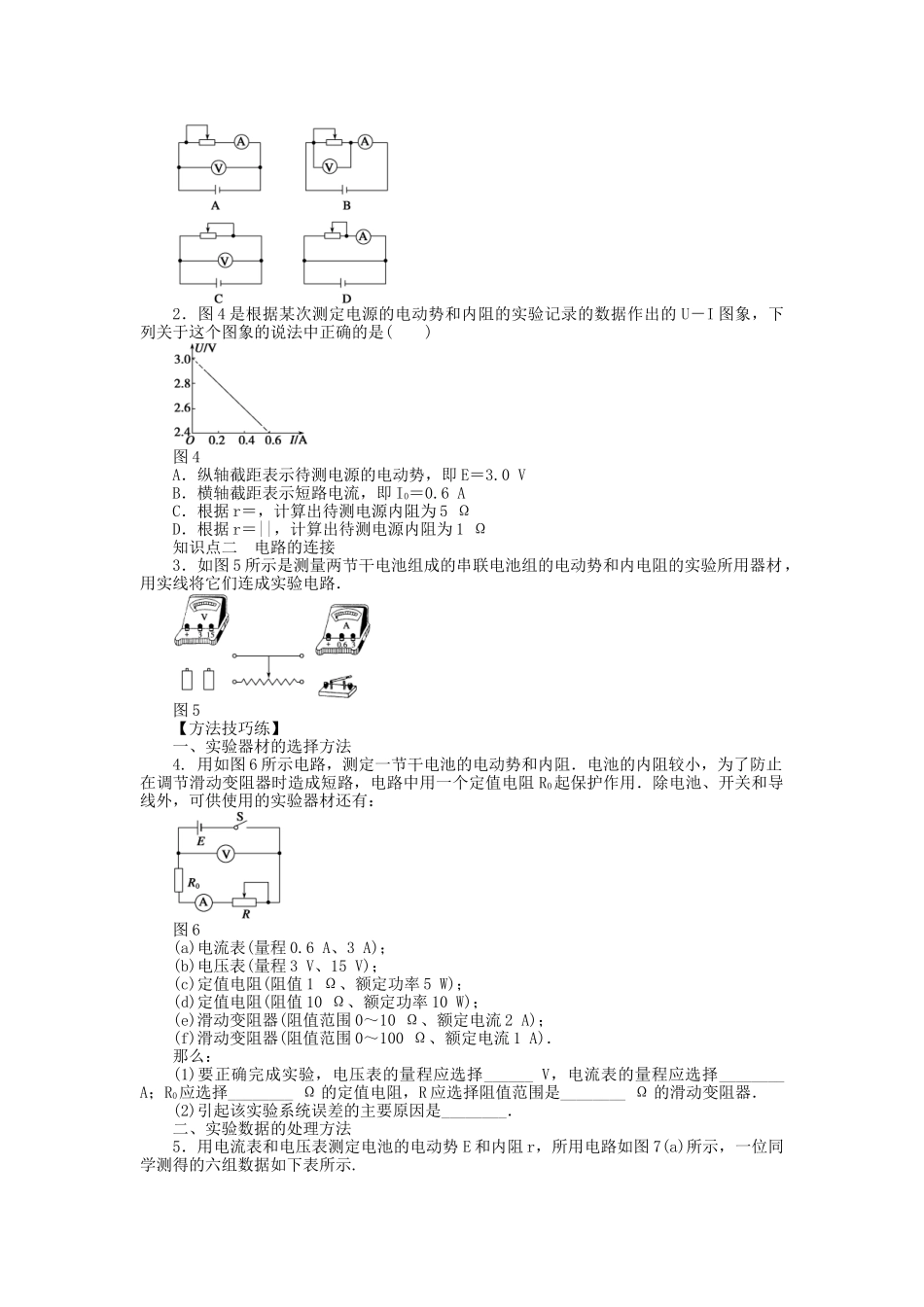

第5节学生实验：测量电源的电动势和内阻1．由E＝U＋Ir知，只要测出U、I的________数据，就可以列出两个关于E、r的方程，从而解出E、r，因此用电压表、电流表加上一个可变电阻就能测E、r，电路图如图1所示．图1若采用此方法，为了减小误差，可以多测几组I和U的数据，分别列出若干组联立方程．求出若干组E和r，最后以E的________和r的________作为实验结果．或以____为横坐标，____为纵坐标建立直角坐标系．据实验数据描点．此时大致可以看出这些点呈________分布，如果发现个别明显错误的数据，应该把它剔除．用直尺画一条直线，使尽量多的点落在这条直线上，不在直线上的点能____________________两侧，这条直线就能很好地代表U—I关系，这条直线与U轴的交点表示I＝____，属于________的情况，这时的电压U等于________，这条直线与I轴的交点表示U＝____，属于________的情况，根据短路电流I短跟电源内阻r、电动势E的关系r＝，就可计算出电源的内阻．2．由E＝IR＋Ir可知，只要能得到________的两组数据，列出关于E、r的两个方程，就能解出E、r，用到的器材有________、________、________、________，电路图如图2所示．图23.由E＝U＋r知，如果能得到________的两组数据，列出关于E、r的两个方程，就能解出E、r，用到的器材是_________、_________、_________、________，电路图如图3所示．图34．用伏安法测电池的电动势和内阻的实验中，下列说法中错误的是()A．应选用旧的干电池作为被测电源，以使电压表读数变化明显B．应选用内阻较小的电压表和电流表C．移动滑动变阻器的滑片时，不能使滑动变阻器短路造成电流表过载D．使滑动变阻器阻值尽量大一些，测量误差才小5．为测定电池的电动势和内阻，待测电池、开关、导线配合下列仪器可达到实验目的的是()A．一只电流表和一只电阻箱B．一只电压表和一只电阻箱C．一只电流表和一个滑动变阻器D．一只电压表和一个滑动变阻器【概念规律练】知识点一实验原理1．在测量电源电动势和内阻的实验中，电源的电动势约为6V，内阻约为0.5Ω，电流表的内阻为0.5Ω，电压表的内阻为6kΩ.为了减小实验误差，应当采用的电路是选项中的()2．图4是根据某次测定电源的电动势和内阻的实验记录的数据作出的U－I图象，下列关于这个图象的说法中正确的是()图4A．纵轴截距表示待测电源的电动势，即E＝3.0VB．横轴截距表示短路电流，即I0＝0.6AC．根据r＝，计算出待测电源内阻为5ΩD．根据r＝||，计算出待测电源内阻为1Ω知识点二电路的连接3．如图5所示是测量两节干电池组成的串联电池组的电动势和内电阻的实验所用器材，用实线将它们连成实验电路．图5【方法技巧练】一、实验器材的选择方法4.用如图6所示电路，测定一节干电池的电动势和内阻．电池的内阻较小，为了防止在调节滑动变阻器时造成短路，电路中用一个定值电阻R0起保护作用．除电池、开关和导线外，可供使用的实验器材还有：图6(a)电流表(量程0.6A、3A)；(b)电压表(量程3V、15V)；(c)定值电阻(阻值1Ω、额定功率5W)；(d)定值电阻(阻值10Ω、额定功率10W)；(e)滑动变阻器(阻值范围0～10Ω、额定电流2A)；(f)滑动变阻器(阻值范围0～100Ω、额定电流1A)．那么：(1)要正确完成实验，电压表的量程应选择______V，电流表的量程应选择________A；R0应选择________Ω的定值电阻，R应选择阻值范围是________Ω的滑动变阻器．(2)引起该实验系统误差的主要原因是________．二、实验数据的处理方法5．用电流表和电压表测定电池的电动势E和内阻r，所用电路如图7(a)所示，一位同学测得的六组数据如下表所示.组别123456电流I/A0.120.200.310.320.500.57电压U/V1.371.321.241.181.101.05(1)试根据这些数据在图(b)中作出U—I图线．图7(2)根据图线求出电池的电动势E＝________V，电池的内阻r＝________Ω.三、测定电源的电动势和内阻6．在做测干电池电动势和内阻的实验时备有下列器材可供选用．A．干电池(电动势约为1.5V)B．直流电流表(量程为0～0.6～3A,0.6A挡内阻为0.10Ω，3A挡内阻为0.025Ω)C．直流电压表(量程为0～3～15V,3V挡内阻为5kΩ，15V挡内阻为25kΩ)D．滑动变阻器(阻值范围为0～15Ω，允许最大电流为1A)E．...
