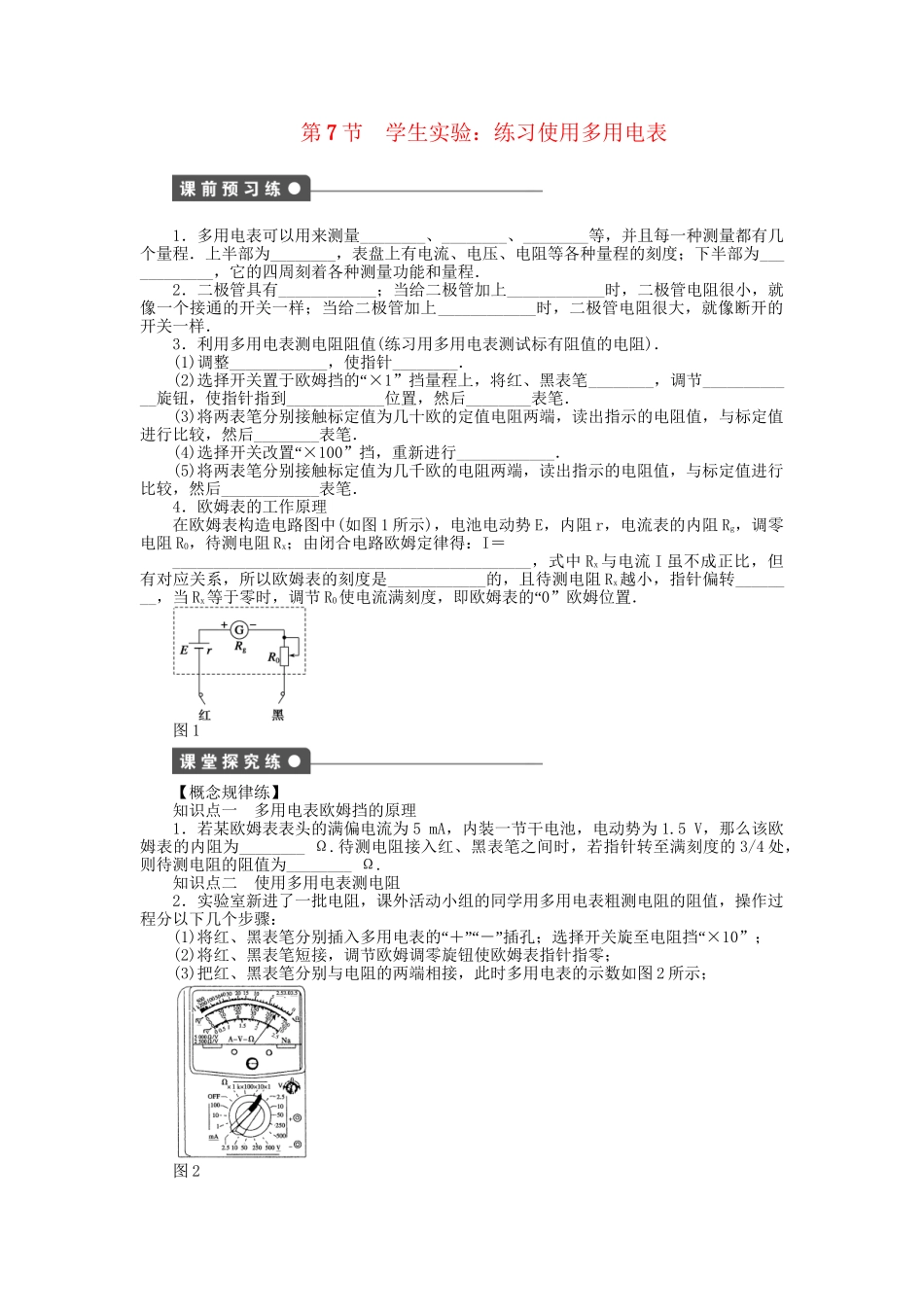

第7节学生实验：练习使用多用电表1．多用电表可以用来测量________、________、________等，并且每一种测量都有几个量程．上半部为________，表盘上有电流、电压、电阻等各种量程的刻度；下半部为____________，它的四周刻着各种测量功能和量程．2．二极管具有____________；当给二极管加上____________时，二极管电阻很小，就像一个接通的开关一样；当给二极管加上____________时，二极管电阻很大，就像断开的开关一样．3．利用多用电表测电阻阻值(练习用多用电表测试标有阻值的电阻)．(1)调整____________，使指针________．(2)“选择开关置于欧姆挡的×1”挡量程上，将红、黑表笔________，调节____________旋钮，使指针指到____________位置，然后________表笔．(3)将两表笔分别接触标定值为几十欧的定值电阻两端，读出指示的电阻值，与标定值进行比较，然后________表笔．(4)“选择开关改置×100”挡，重新进行____________．(5)将两表笔分别接触标定值为几千欧的电阻两端，读出指示的电阻值，与标定值进行比较，然后____________表笔．4．欧姆表的工作原理在欧姆表构造电路图中(如图1所示)，电池电动势E，内阻r，电流表的内阻Rg，调零电阻R0，待测电阻Rx；由闭合电路欧姆定律得：I＝____________________________________________，式中Rx与电流I虽不成正比，但有对应关系，所以欧姆表的刻度是____________的，且待测电阻Rx越小，指针偏转________，当Rx等于零时，调节R0“使电流满刻度，即欧姆表的0”欧姆位置．图1【概念规律练】知识点一多用电表欧姆挡的原理1．若某欧姆表表头的满偏电流为5mA，内装一节干电池，电动势为1.5V，那么该欧姆表的内阻为________Ω.待测电阻接入红、黑表笔之间时，若指针转至满刻度的3/4处，则待测电阻的阻值为________Ω.知识点二使用多用电表测电阻2．实验室新进了一批电阻，课外活动小组的同学用多用电表粗测电阻的阻值，操作过程分以下几个步骤：(1)“”“”“将红、黑表笔分别插入多用电表的＋－插孔；选择开关旋至电阻挡×10”；(2)将红、黑表笔短接，调节欧姆调零旋钮使欧姆表指针指零；(3)把红、黑表笔分别与电阻的两端相接，此时多用电表的示数如图2所示；图2(4)______________________________________________________________________；(5)______________________________________________________________________；(6)把红、黑表笔分别与电阻的两端相接，读出多用电表示数；(7)将选择开关旋至OFF挡，取出红、黑表笔．请你完成操作步骤中第(4)、(5)两步．【方法技巧练】一、多用电表的使用方法3．图3为一正在测量中的多用电表盘．使用时红表笔插入多用表的正(＋)插孔，则：图3(1)测电压时，电流从________表笔流入多用电表；测电阻时，电流从________表笔流出多用电表；测电流时，电流从________表笔流入多用电表．(2)如果是用直流10V挡测量电压，则读数为______V.(3)“如果是用×1”挡测量电阻，则读数为______Ω.(4)如果是用直流5mA挡测量电流，则读数为______mA.二、用多用电表判断电路故障4．如图4所示为一电路板示意图，a、b、c、d为接线柱，a、d与220V的交流电源连接，ab间、cd间分别连接一个电阻，现发现电路中没有电流，为检查电路故障，用一多用电表的交流电压表分别测得b、d两点以及a、c两点间的电压均为220V，由此可见()图4A．ab间电路通，cd间电路不通B．ab间电路不通，bc间电路通C．ab间电路通，bc间电路不通D．cd间电路不通，bc间电路通1．关于多用电表表面上的刻度线，下列说法中不正确的是()A．直流电流刻度线和直流电压刻度线都是均匀的，可以共用一刻度B．电阻刻度是不均匀的C．电阻刻度上的零刻度与直流电流的最大刻度线相对应D．电阻刻度上的零刻度与直流电流的最大刻度线不对应2．在使用多用电表测电阻时，以下说法正确的是()A“∞”．使用前检查指针是否指在电阻挡的处B．每换一次挡位，都必须重新进行电阻挡调零C．在外电路中，电流从黑表笔流经被测电阻到红表笔D．测量时，若指针偏角较小，应换倍率较小的挡位来测量3．下列关于多用电表电阻挡的说法中，正确的是()A．表盘刻度是不均匀的，从零刻度处开始...
