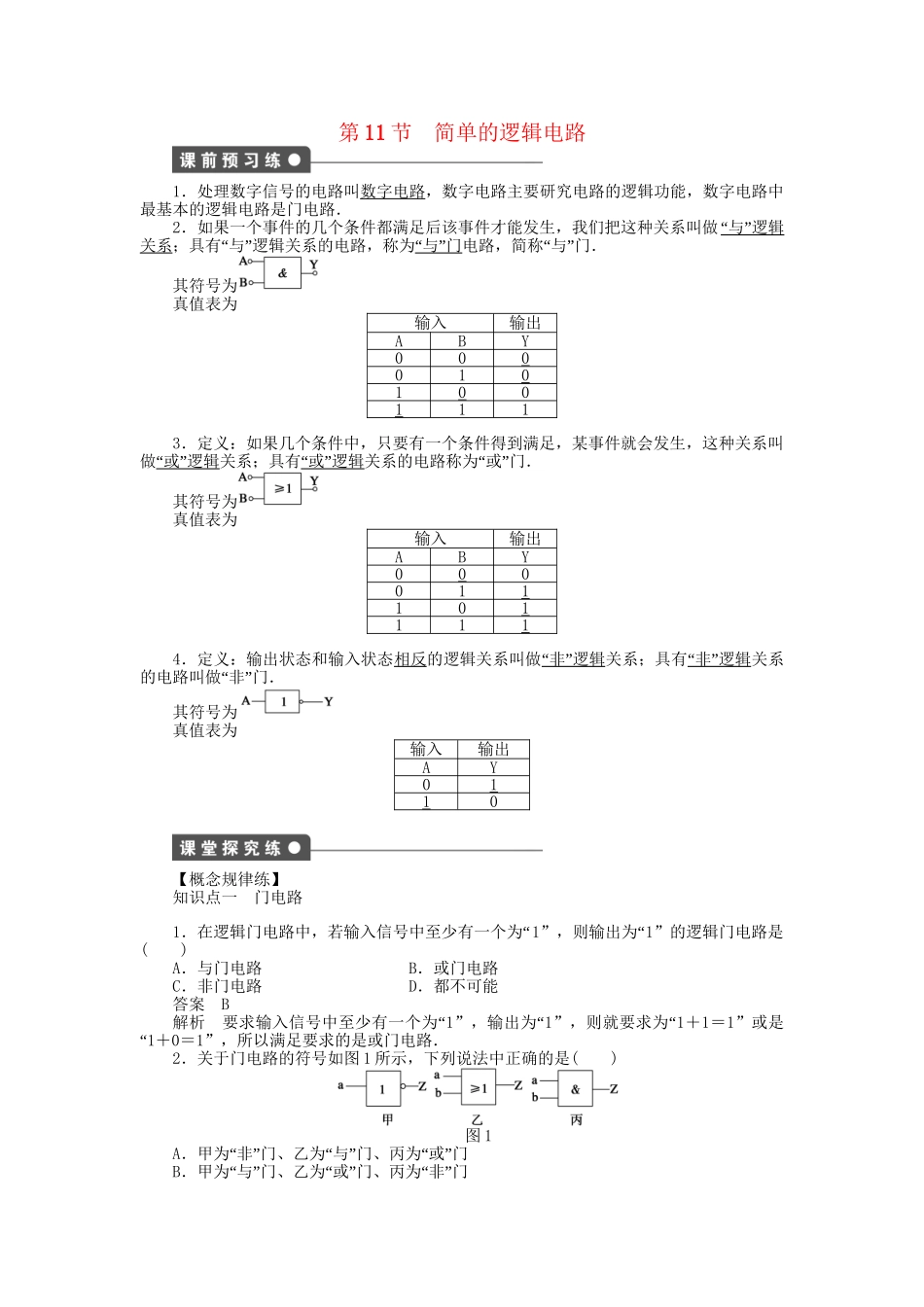

第11节简单的逻辑电路1．处理数字信号的电路叫数字电路，数字电路主要研究电路的逻辑功能，数字电路中最基本的逻辑电路是门电路．2．如果一个事件的几个条件都满足后该事件才能发生，我们把这种关系叫做“”与逻辑关系“”；具有与逻辑关系的电路，称为“”与门“”电路，简称与门．其符号为真值表为输入输出ABY0000101001113．定义：如果几个条件中，只要有一个条件得到满足，某事件就会发生，这种关系叫做“”或逻辑关系；具有“”或逻辑“”关系的电路称为或门．其符号为真值表为输入输出ABY0000111011114．定义：输出状态和输入状态相反的逻辑关系叫做“”非逻辑关系；具有“”非逻辑关系“”的电路叫做非门．其符号为真值表为输入输出AY0110【概念规律练】知识点一门电路1“．在逻辑门电路中，若输入信号中至少有一个为1”“，则输出为1”的逻辑门电路是()A．与门电路B．或门电路C．非门电路D．都不可能答案B解析“要求输入信号中至少有一个为1”“，输出为1”“，则就要求为1＋1＝1”或是“1＋0＝1”，所以满足要求的是或门电路．2．关于门电路的符号如图1所示，下列说法中正确的是()图1A“”“”“”．甲为非门、乙为与门、丙为或门B“”“”“”．甲为与门、乙为或门、丙为非门C“”“”“”．甲为非门、乙为或门、丙为与门D“”“”“”．甲为或门、乙为与门、丙为非门答案C解析“”“”“”根据门电路的符号可知甲为非门，乙为或门，丙为与门．故C正确．知识点二逻辑关系分析3．在如图2所示的逻辑电路中，当A“端输入电信号1”、B“端输入电信号0”时，则在C和D端输出的电信号分别为()图2A．1和0B．0和1C．1和1D．0和0答案C解析B“端输入电信号0”“”时，经过非门在D“端输出电信号1”，同时，该电信号与A“端输入的电信号1”“”一起输入与门，则在C“端输出电信号1”．4．为了保障行驶安全，一种新型双门电动公交车安装了如下控制装置：只要有一扇门“没有关紧，汽车就不能启动．如果规定：车门关紧时为1”“，未关紧时为0”；当输出信“号为1”“时，汽车可以正常启动行驶，当输出信号为0”时，汽车不能启动．能正确表示该控制装置工作原理的逻辑门是()A．与门B．或门C．非门D．与非门答案A【方法技巧练】一、真值的确定方法5.如图3所示为两个非门和一个或门组成的复合门电路，请在下表中填写该门电路的真值表．图3输入输出ABY答案输入输出ABY001011101110解析“”“”非门的输入状态与输出状态呈相反的逻辑关系，或门只要有一个输入状态“为1”“，输出信号便为1”，根据以上特点可确定真值表．6．如图4所示，试判断这是什么样的逻辑电路．A、B、C“闭合时记为1”，断开时记“为0”；P“灯亮记为1”“，不亮记为0”，试完成真值表．图4输入输出ABCP000001010100011101110111答案见解析解析由题图电路可知，开关A、B、C只要有一个闭合时，P灯便亮．所以这个电路“”满足或门电路逻辑．即当几个条件中只要有一个或一个以上具备，就能出现某一结果．“”所以这是一个或门电路，其真值表如下：输入输出ABCP00000011010110010111101111011111二、逻辑在实际中的应用7．如图5所示是由基本逻辑电路构成的一个公路路灯自动控制电路，图中虚线框内M是一只感应元件，已知光敏电阻随光强增大而电阻减小，热敏电阻随温度增大而电阻减小虚线框N中使用的是门电路．则()图5A．M为光敏电阻，N为与门电路B．M为光敏电阻，N为非门电路C．M为热敏电阻，N为非门电路D．M为热敏电阻，N为或门电路答案B8．如图6所示是一种应用逻辑电路制作的简易走道灯电路图，R0是一个光敏电阻，当走道里光线较暗时或是将手动开关S接通时，灯都会亮．则在电路图的虚线框内的门电路应是________门，当有光照到光敏电阻上R0时，门电路的输入端B是________电位．图6答案或低解析通过对电路的分析，明确输入信号是高电位还是低电位，结合输出对输入的要求，确定选择怎样的门电路，实现对电路的自动控制．手动开关接通时，在A端输入高电位．有光线照射时，光敏电阻的阻值较小，与R1串联后分得的电压小，B端输入低电位．所以，S闭合，A输入为1，断开A输入为0.光照射强时，B输入为0，光照射弱时，B输入为1.电路要...
