高中物理 第三章 第4节 通电导线在磁场中受到的力课时作业 新人教版选修3-1VIP免费

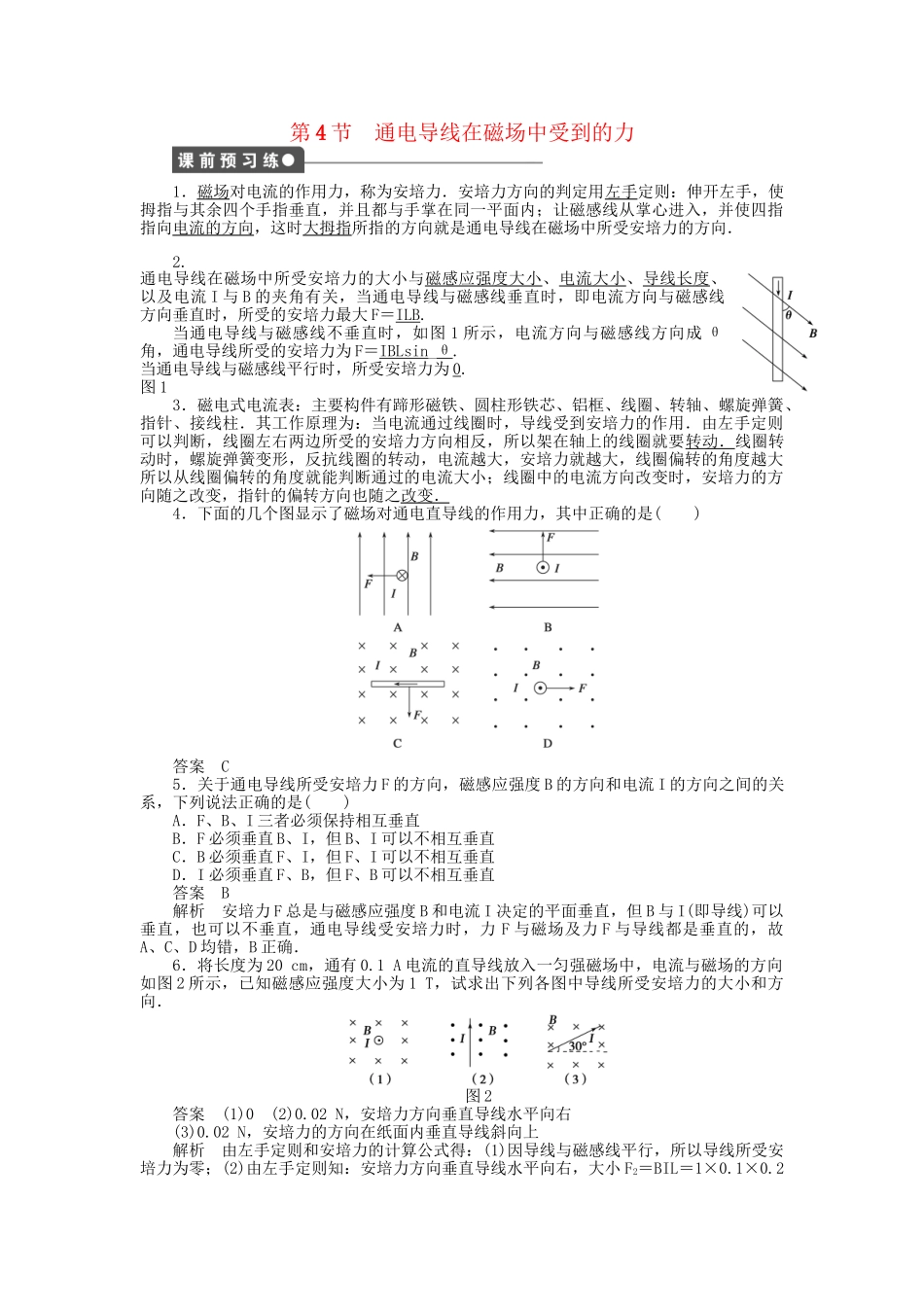

高中物理 第三章 第4节 通电导线在磁场中受到的力课时作业 新人教版选修3-1_第1页
1/8

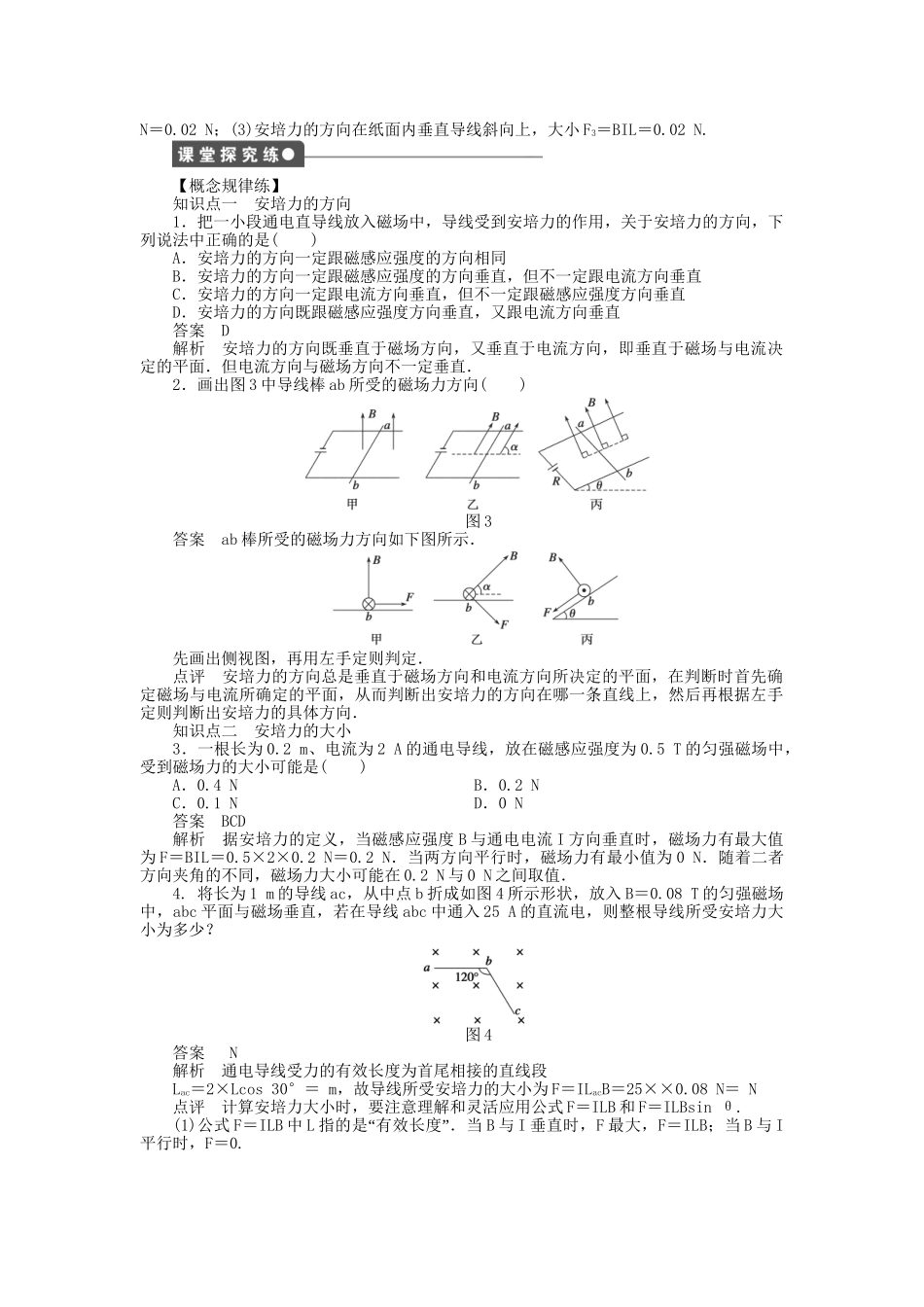

高中物理 第三章 第4节 通电导线在磁场中受到的力课时作业 新人教版选修3-1_第2页
2/8
高中物理 第三章 第4节 通电导线在磁场中受到的力课时作业 新人教版选修3-1_第3页
3/8
第4节通电导线在磁场中受到的力1.磁场对电流的作用力,称为安培力.安培力方向的判定用左手定则:伸开左手,使拇指与其余四个手指垂直,并且都与手掌在同一平面内;让磁感线从掌心进入,并使四指指向电流的方向,这时大拇指所指的方向就是通电导线在磁场中所受安培力的方向.2.通电导线在磁场中所受安培力的大小与磁感应强度大小、电流大小、导线长度、以及电流I与B的夹角有关,当通电导线与磁感线垂直时,即电流方向与磁感线方向垂直时,所受的安培力最大F=ILB.当通电导线与磁感线不垂直时,如图1所示,电流方向与磁感线方向成θ角,通电导线所受的安培力为F=IBLsin_θ.当通电导线与磁感线平行时,所受安培力为0.图13.磁电式电流表:主要构件有蹄形磁铁、圆柱形铁芯、铝框、线圈、转轴、螺旋弹簧、指针、接线柱.其工作原理为:当电流通过线圈时,导线受到安培力的作用.由左手定则可以判断,线圈左右两边所受的安培力方向相反,所以架在轴上的线圈就要转动.线圈转动时,螺旋弹簧变形,反抗线圈的转动,电流越大,安培力就越大,线圈偏转的角度越大所以从线圈偏转的角度就能判断通过的电流大小;线圈中的电流方向改变时,安培力的方向随之改变,指针的偏转方向也随之改变.4.下面的几个图显示了磁场对通电直导线的作用力,其中正确的是()答案C5.关于通电导线所受安培力F的方向,磁感应强度B的方向和电流I的方向之间的关系,下列说法正确的是()A.F、B、I三者必须保持相互垂直B.F必须垂直B、I,但B、I可以不相互垂直C.B必须垂直F、I,但F、I可以不相互垂直D.I必须垂直F、B,但F、B可以不相互垂直答案B解析安培力F总是与磁感应强度B和电流I决定的平面垂直,但B与I(即导线)可以垂直,也可以不垂直,通电导线受安培力时,力F与磁场及力F与导线都是垂直的,故A、C、D均错,B正确.6.将长度为20cm,通有0.1A电流的直导线放入一匀强磁场中,电流与磁场的方向如图2所示,已知磁感应强度大小为1T,试求出下列各图中导线所受安培力的大小和方向.图2答案(1)0(2)0.02N,安培力方向垂直导线水平向右(3)0.02N,安培力的方向在纸面内垂直导线斜向上解析由左手定则和安培力的计算公式得:(1)因导线与磁感线平行,所以导线所受安培力为零;(2)由左手定则知:安培力方向垂直导线水平向右,大小F2=BIL=1×0.1×0.2N=0.02N;(3)安培力的方向在纸面内垂直导线斜向上,大小F3=BIL=0.02N.【概念规律练】知识点一安培力的方向1.把一小段通电直导线放入磁场中,导线受到安培力的作用,关于安培力的方向,下列说法中正确的是()A.安培力的方向一定跟磁感应强度的方向相同B.安培力的方向一定跟磁感应强度的方向垂直,但不一定跟电流方向垂直C.安培力的方向一定跟电流方向垂直,但不一定跟磁感应强度方向垂直D.安培力的方向既跟磁感应强度方向垂直,又跟电流方向垂直答案D解析安培力的方向既垂直于磁场方向,又垂直于电流方向,即垂直于磁场与电流决定的平面.但电流方向与磁场方向不一定垂直.2.画出图3中导线棒ab所受的磁场力方向()图3答案ab棒所受的磁场力方向如下图所示.先画出侧视图,再用左手定则判定.点评安培力的方向总是垂直于磁场方向和电流方向所决定的平面,在判断时首先确定磁场与电流所确定的平面,从而判断出安培力的方向在哪一条直线上,然后再根据左手定则判断出安培力的具体方向.知识点二安培力的大小3.一根长为0.2m、电流为2A的通电导线,放在磁感应强度为0.5T的匀强磁场中,受到磁场力的大小可能是()A.0.4NB.0.2NC.0.1ND.0N答案BCD解析据安培力的定义,当磁感应强度B与通电电流I方向垂直时,磁场力有最大值为F=BIL=0.5×2×0.2N=0.2N.当两方向平行时,磁场力有最小值为0N.随着二者方向夹角的不同,磁场力大小可能在0.2N与0N之间取值.4.将长为1m的导线ac,从中点b折成如图4所示形状,放入B=0.08T的匀强磁场中,abc平面与磁场垂直,若在导线abc中通入25A的直流电,则整根导线所受安培力大小为多少?图4答案N解析通电导线受力的有效长度为首尾相接的直线段Lac=2×Lcos30°=m,故导线所受安培力的大小为F=ILacB=25××0.08N=N点评计算安培力大小时...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

高中物理 第三章 第4节 通电导线在磁场中受到的力课时作业 新人教版选修3-1
