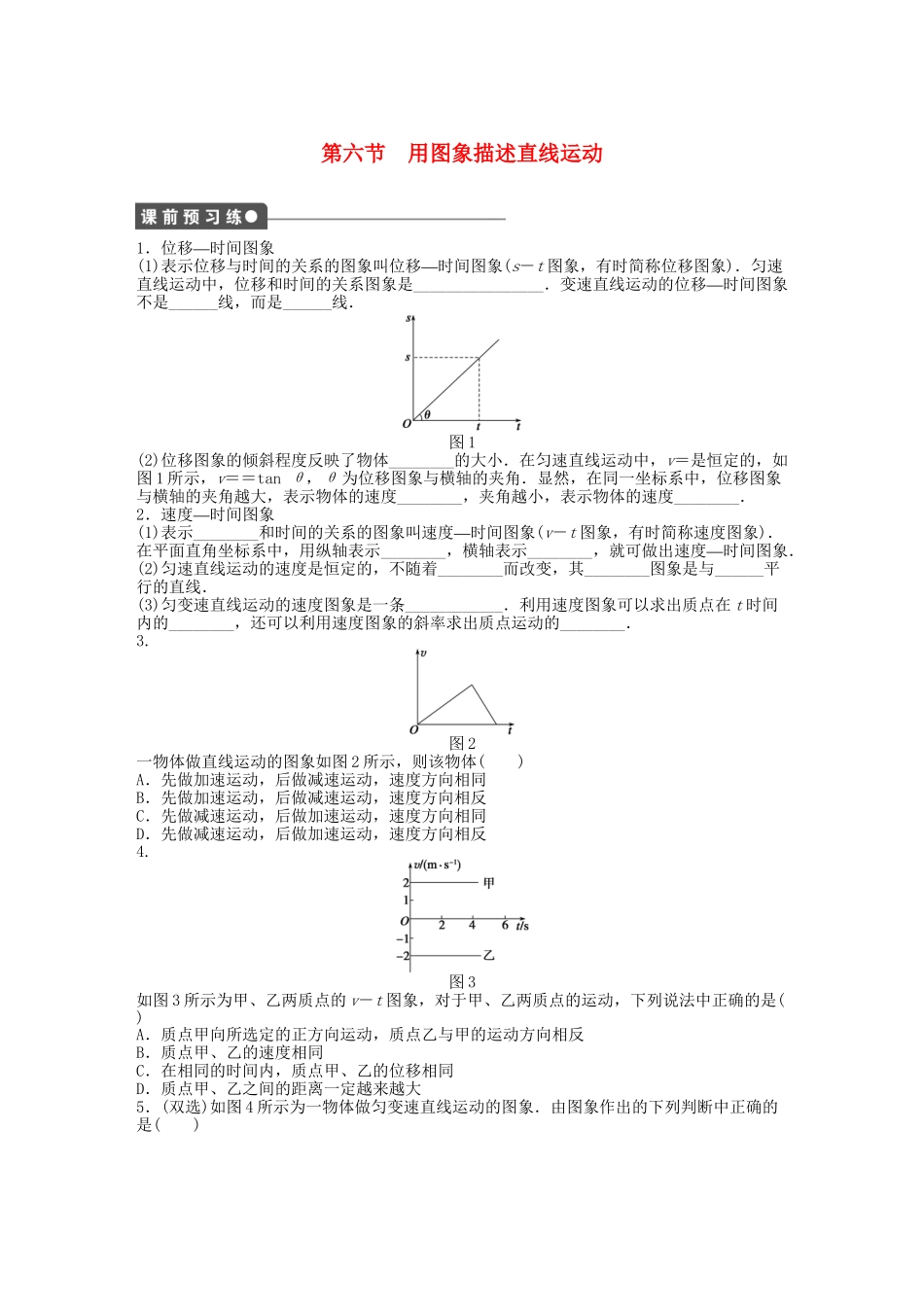

第六节用图象描述直线运动1．—位移时间图象(1)—表示位移与时间的关系的图象叫位移时间图象(s－t图象，有时简称位移图象)．匀速直线运动中，位移和时间的关系图象是________________—．变速直线运动的位移时间图象不是______线，而是______线．图1(2)位移图象的倾斜程度反映了物体________的大小．在匀速直线运动中，v＝是恒定的，如图1所示，v＝＝tanθ，θ为位移图象与横轴的夹角．显然，在同一坐标系中，位移图象与横轴的夹角越大，表示物体的速度________，夹角越小，表示物体的速度________．2．—速度时间图象(1)表示________—和时间的关系的图象叫速度时间图象(v－t图象，有时简称速度图象)．在平面直角坐标系中，用纵轴表示________，横轴表示________，—就可做出速度时间图象．(2)匀速直线运动的速度是恒定的，不随着________而改变，其________图象是与______平行的直线．(3)匀变速直线运动的速度图象是一条____________．利用速度图象可以求出质点在t时间内的________，还可以利用速度图象的斜率求出质点运动的________．3
图2一物体做直线运动的图象如图2所示，则该物体()A．先做加速运动，后做减速运动，速度方向相同B．先做加速运动，后做减速运动，速度方向相反C．先做减速运动，后做加速运动，速度方向相同D．先做减速运动，后做加速运动，速度方向相反4

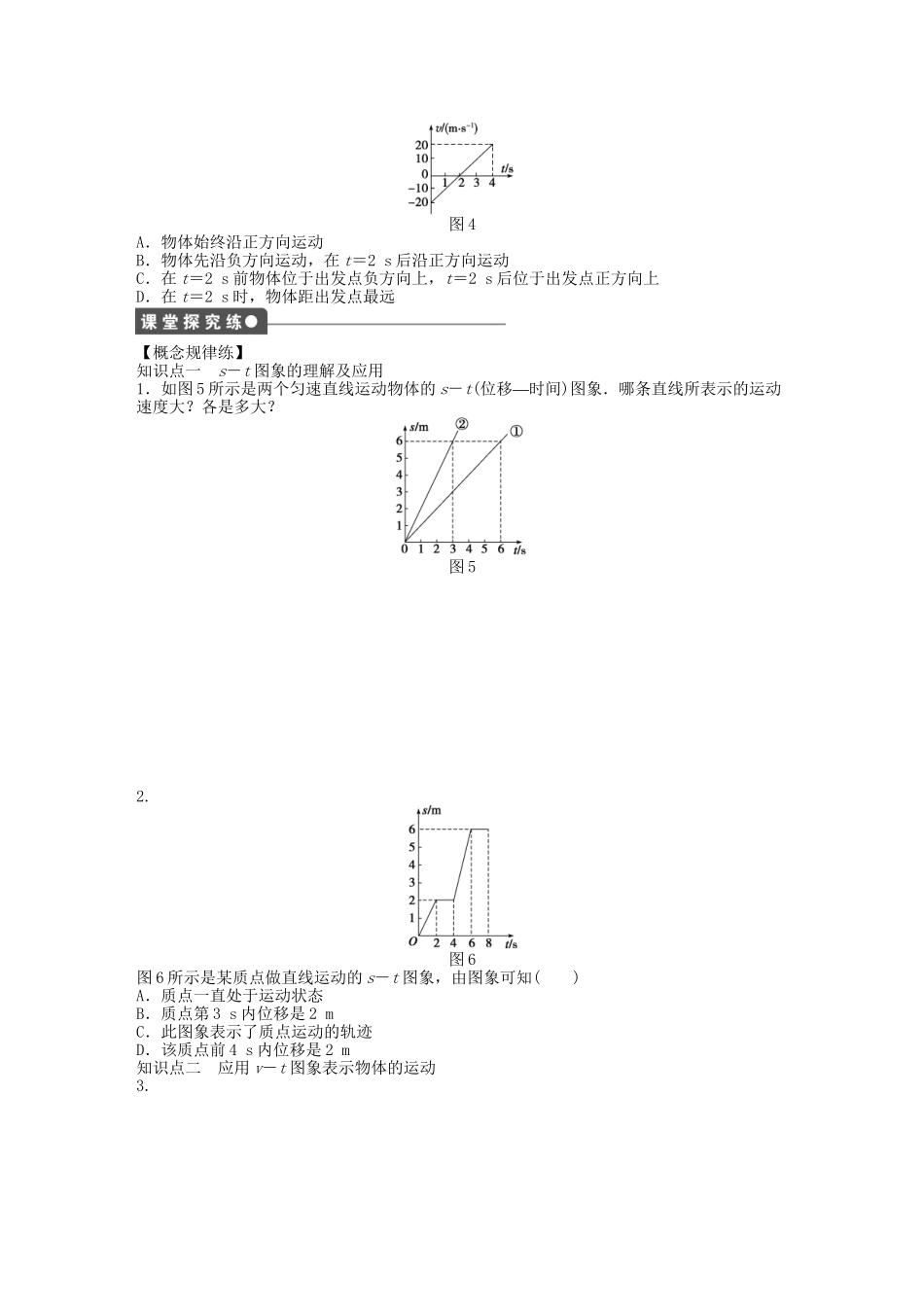

图3如图3所示为甲、乙两质点的v－t图象，对于甲、乙两质点的运动，下列说法中正确的是()A．质点甲向所选定的正方向运动，质点乙与甲的运动方向相反B．质点甲、乙的速度相同C．在相同的时间内，质点甲、乙的位移相同D．质点甲、乙之间的距离一定越来越大5．(双选)如图4所示为一物体做匀变速直线运动的图象．由图象作出的下列判断中正确的是()图4
