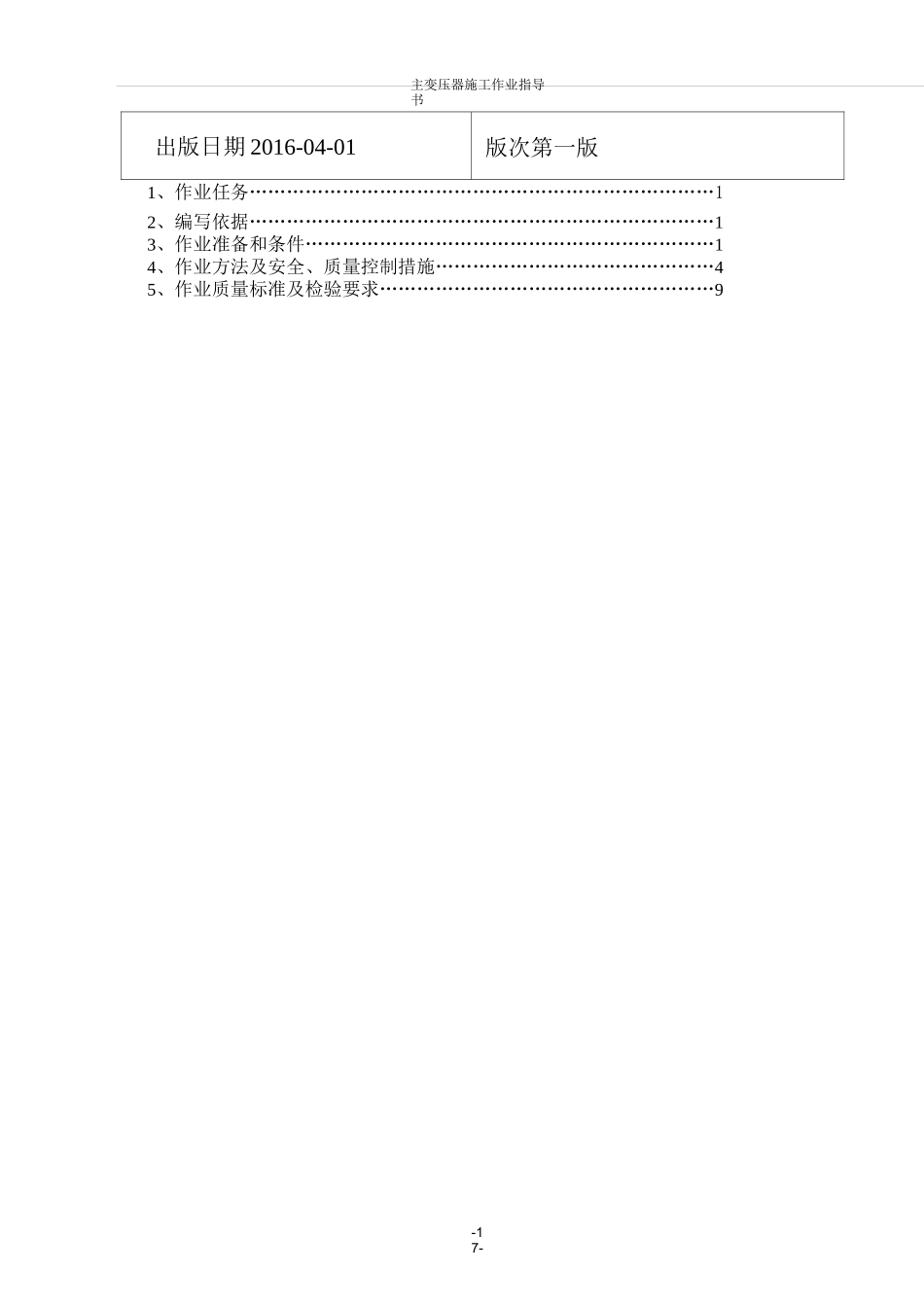

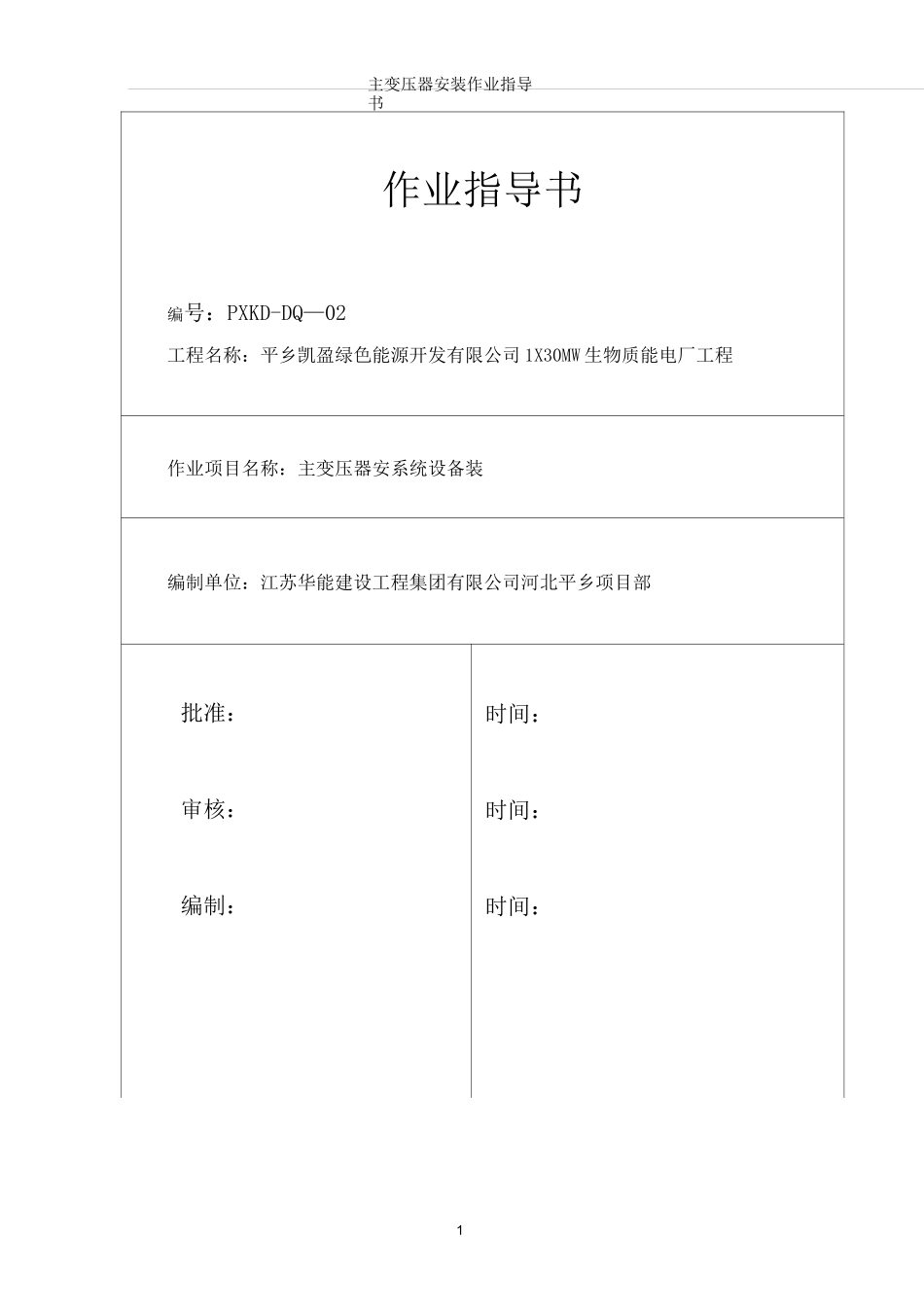

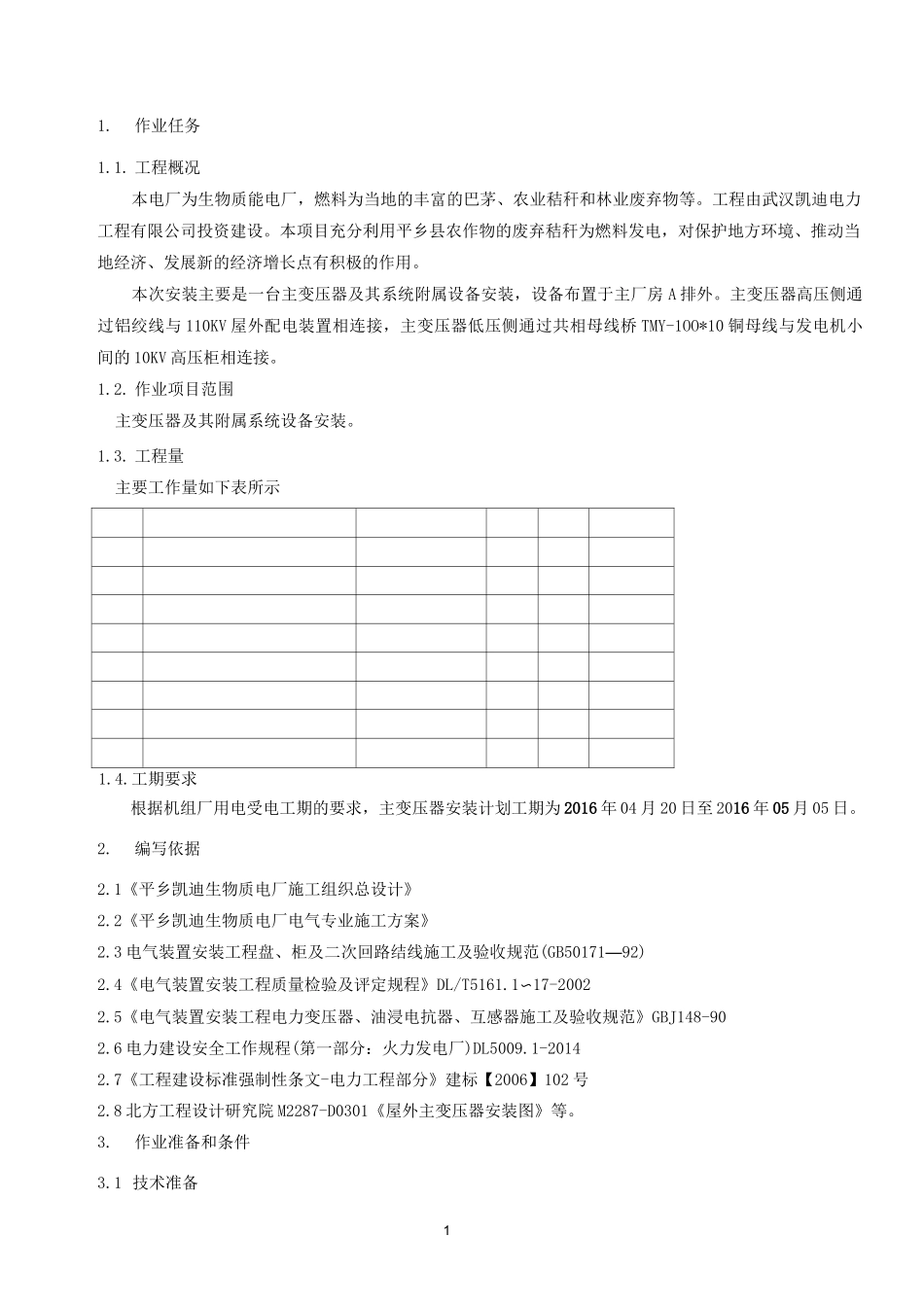

主变压器安装作业指导书1作业指导书编号：PXKD-DQ—02工程名称：平乡凯盈绿色能源开发有限公司1X30MW生物质能电厂工程作业项目名称：主变压器安系统设备装编制单位：江苏华能建设工程集团有限公司河北平乡项目部批准：审核：编制：时间：时间：时间：主变压器施工作业指导书-17-出版日期2016-04-01版次第一版1、作业任务…………………………………………………………………12、编写依据…………………………………………………………………13、作业准备和条件…………………………………………………………14、作业方法及安全、质量控制措施………………………………………45、作业质量标准及检验要求………………………………………………911.作业任务1.1.工程概况本电厂为生物质能电厂，燃料为当地的丰富的巴茅、农业秸秆和林业废弃物等。工程由武汉凯迪电力工程有限公司投资建设。本项目充分利用平乡县农作物的废弃秸秆为燃料发电，对保护地方环境、推动当地经济、发展新的经济增长点有积极的作用。本次安装主要是一台主变压器及其系统附属设备安装，设备布置于主厂房A排外。主变压器高压侧通过铝绞线与110KV屋外配电装置相连接，主变压器低压侧通过共相母线桥TMY-1OO*10铜母线与发电机小间的10KV高压柜相连接。1.2.作业项目范围主变压器及其附属系统设备安装。1.3.工程量主要工作量如下表所示1.4.工期要求根据机组厂用电受电工期的要求，主变压器安装计划工期为2016年04月20日至2016年05月05日。2.编写依据2.1《平乡凯迪生物质电厂施工组织总设计》2.2《平乡凯迪生物质电厂电气专业施工方案》2.3电气装置安装工程盘、柜及二次回路结线施工及验收规范(GB50171—92)2.4《电气装置安装工程质量检验及评定规程》DL/T5161.1〜17-20022.5《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》GBJ148-902.6电力建设安全工作规程(第一部分：火力发电厂)DL5009.1-20142.7《工程建设标准强制性条文-电力工程部分》建标【2006】102号2.8北方工程设计研究院M2287-D0301《屋外主变压器安装图》等。3.作业准备和条件3.1技术准备主变压器施工作业指导书-17-a)施工前图纸应经过专业会审和综合会审，且图纸会审问题应有设计院书面的明确答复。b)所需用设备及相关辅助材料均应到位且应经验收合格。c)熟悉产品安装使用说明书、产品试验的合格证和安装工艺规程等技术资料和厂家资料。d)基础预埋件安装已完成,且强度及位置经验收合格。e)变压器基础中心及标高已定出，标出纵向、横向中心线，并由电仪施工人员复查检验无误f)事故油池和防火隔墙施工完毕。g)主变压器周围应有足够施工用场地，且场地应平整。3.2作业人员3.2.1.作业人员配置序号工种数量要求备注技术员安全员3质检员4厂用安装工4技术合格5电焊工技术合格起重工4技术合格7普工43.2.2.人员分工本次安装项目由安装工程处王金龙为负责人，电气安装工程处潘亚军担任单项技术员，黄洋担任安全员，项目部工程科何旭东3级质检员。3.3材料、设备准备在施工前工作量列表中的安装设备必须提前进入现场，并经过验收，技术文件齐全，型号、规格符合设计要求、质量符合国家标准及规范要求。主变压器施工作业指导书-17-3.4主要机具序号工器具名称规格单位数量1履带吊250吨部12钢丝绳配套吊具米123电焊机台14液压钳套15断线钳台16紧线器把17切割机400mm台18磁力钻台19电烘箱个110管子钳350mm只111力矩扳手300N.m只112内六角扳手套113重型套筒扳手套114梅花/呆扳手套215重型活络扳手套116钢丝刷把517钢卷尺5m只118卷尺100m只119干湿温度计只1主变压器施工作业指导书-17-序号工器具名称规格单位数量20温度计—20〜50°C只121试验仪器套122压力滤油机台123梯子8米个13.5作业条件3.5.1力能供应施工现场有充足的照明，现场设置施工电源二级盘一只。氧气、乙炔采用瓶装供应，能满足现场的安装需要。3.5.2场地主变附近的脚手架均拆除，场地已平整，道路通畅，安全文明施工责任区域已规划建立。施工场地用红白带隔离起来，挂警告标牌，禁止其他无关人员进入。3.5.3上道工序3.5.3.1主变基础土建工程完工，并移交安装。3.5.3.2预埋件符合设计要求，预...
