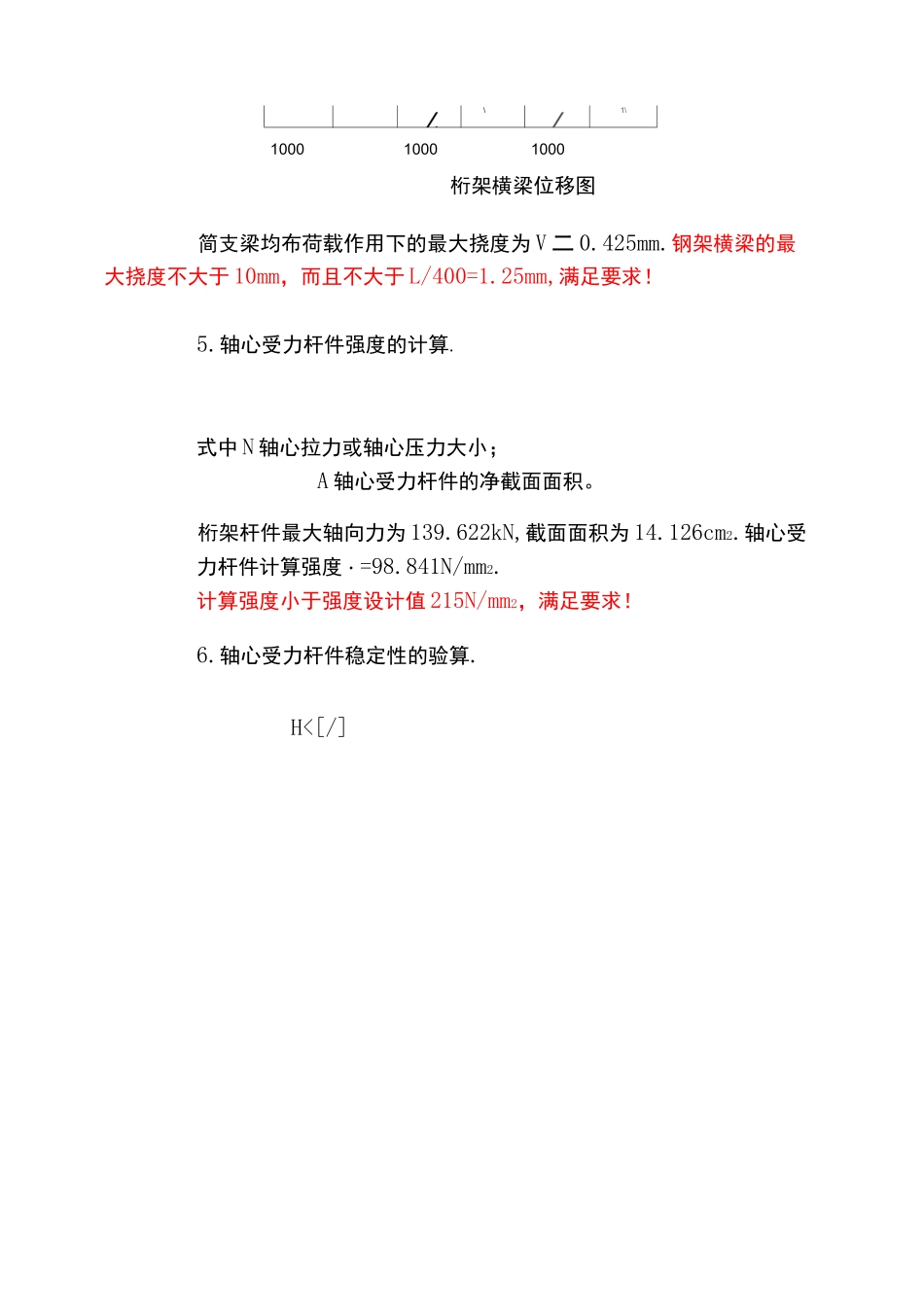

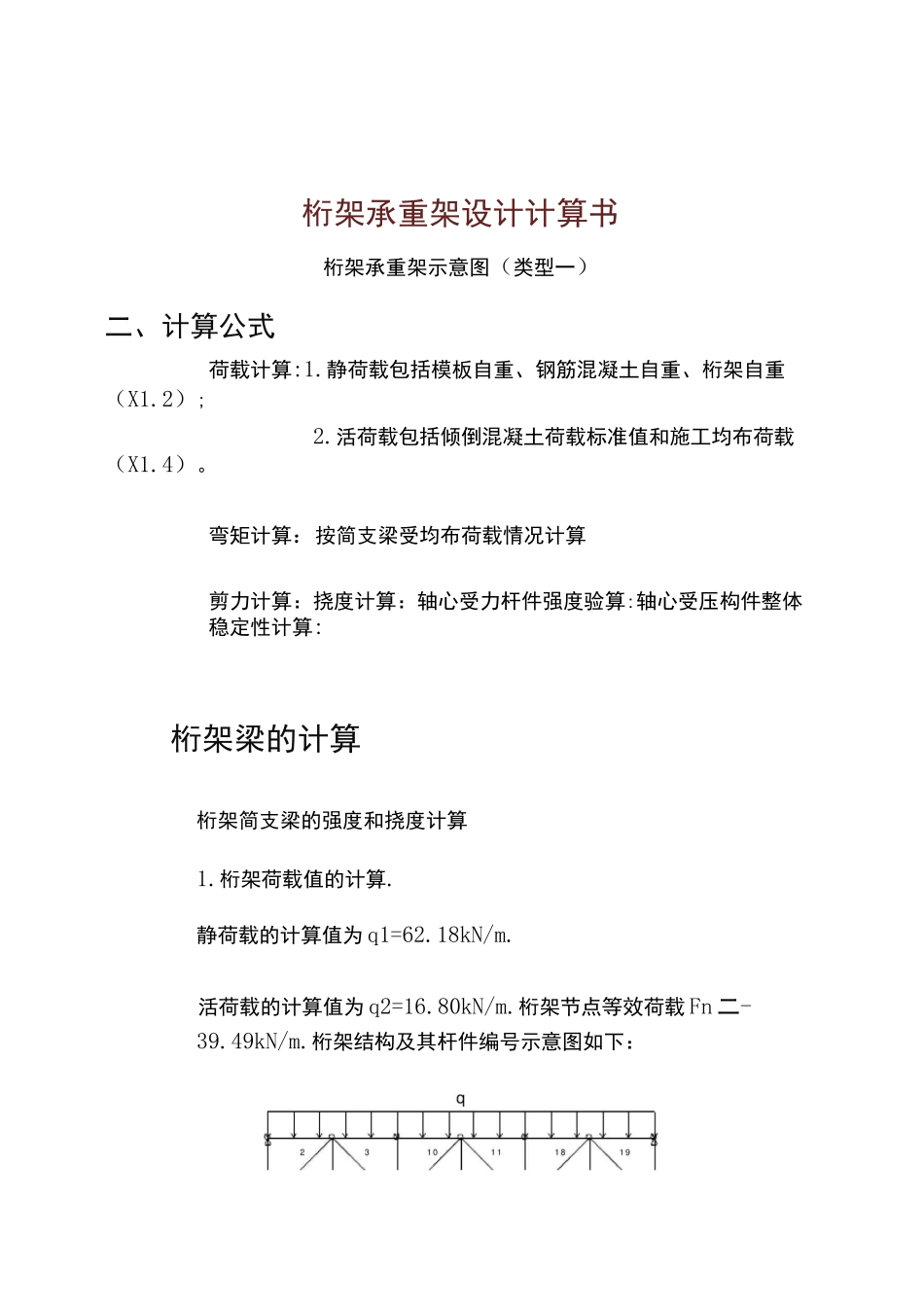

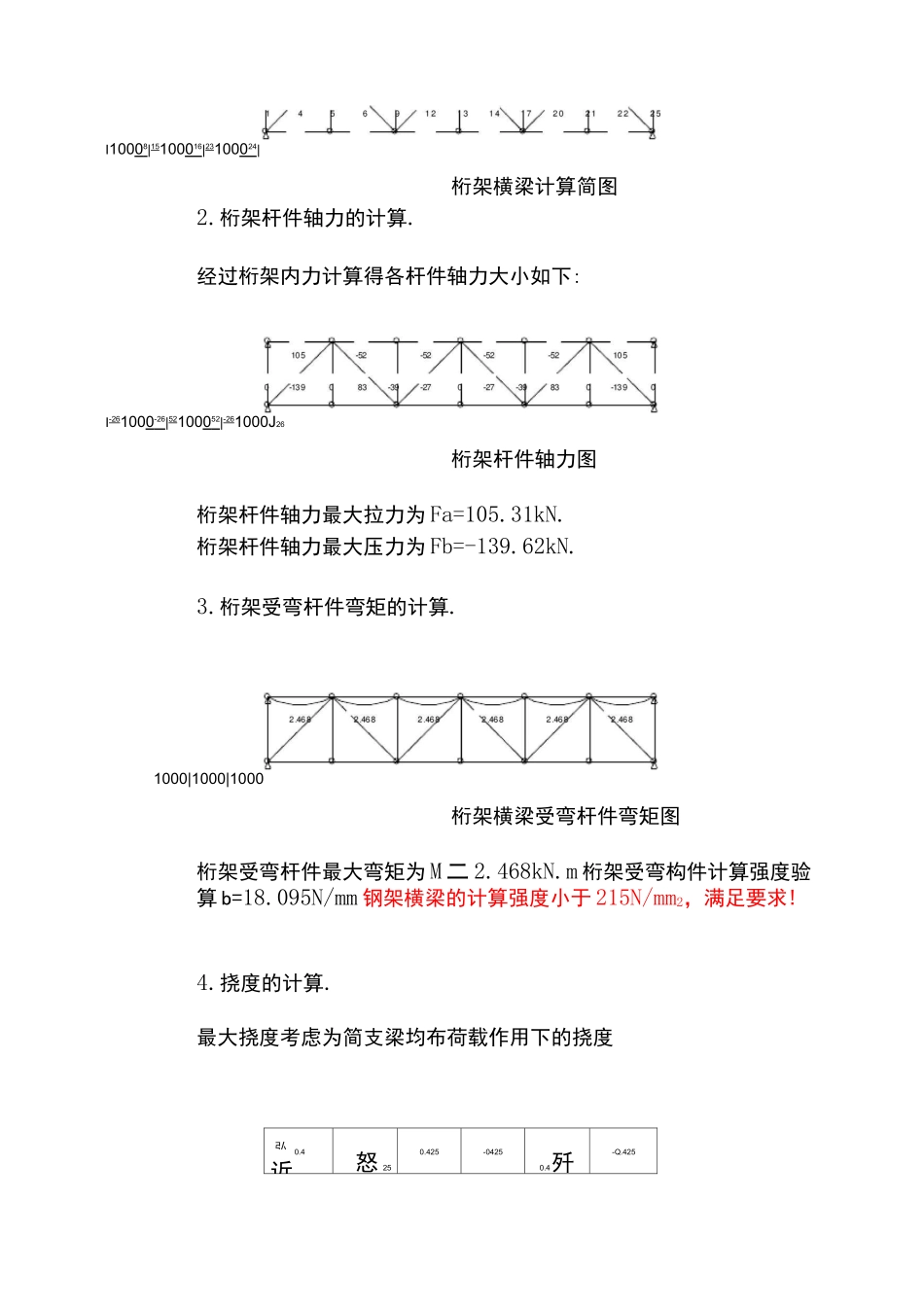

桁架承重架设计计算书桁架承重架示意图(类型一)二、计算公式荷载计算:1.静荷载包括模板自重、钢筋混凝土自重、桁架自重(X1.2);2.活荷载包括倾倒混凝土荷载标准值和施工均布荷载(X1.4)。弯矩计算:按简支梁受均布荷载情况计算剪力计算:挠度计算:轴心受力杆件强度验算:轴心受压构件整体稳定性计算:桁架梁的计算桁架简支梁的强度和挠度计算1.桁架荷载值的计算.静荷载的计算值为q1=62.18kN/m.活荷载的计算值为q2=16.80kN/m.桁架节点等效荷载Fn二-39.49kN/m.桁架结构及其杆件编号示意图如下:I10008|15100016|23100024|桁架横梁计算简图2.桁架杆件轴力的计算.经过桁架内力计算得各杆件轴力大小如下:I-261000-26|52100052|-261000J26桁架杆件轴力图桁架杆件轴力最大拉力为Fa=105.31kN.桁架杆件轴力最大压力为Fb=-139.62kN.3.桁架受弯杆件弯矩的计算.1000|1000|1000桁架横梁受弯杆件弯矩图桁架受弯杆件最大弯矩为M二2.468kN.m桁架受弯构件计算强度验算b=18.095N/mm钢架横梁的计算强度小于215N/mm2,满足要求!4.挠度的计算.最大挠度考虑为简支梁均布荷载作用下的挠度弘___0.4近怒250.425-04250.4歼-Q.425/t\/,1\100010001000桁架横梁位移图简支梁均布荷载作用下的最大挠度为V二0.425mm.钢架横梁的最大挠度不大于10mm,而且不大于L/400=1.25mm,满足要求!5.轴心受力杆件强度的计算.式中N轴心拉力或轴心压力大小;A轴心受力杆件的净截面面积。桁架杆件最大轴向力为139.622kN,截面面积为14.126cm2.轴心受力杆件计算强度・=98.841N/mm2.计算强度小于强度设计值215N/mm2,满足要求!6.轴心受力杆件稳定性的验算.H<[/]式中N——杆件轴心压力大小;A杆件的净截面面积;$——受压杆件的稳定性系数。轴心受力杆件稳定性验算结果列表杆件单元长细比稳定系数轴向压力kN计算强度N/mm2137.9480.9140.000237.9480.914105.31040.770337.9480.914-52.655109.010440.0460.907-139.622537.9480.9140.000640.0460.90783.77420.385737.9480.914-26.32720.385837.9480.914-26.32730.577937.9480.914-39.4911037.9480.914-52.65540.7701137.9480.914-52.65540.7701240.0460.907-27.92521.8021337.9480.9140.0001440.0460.907-27.92521.8021537.9480.91452.6551637.9480.91452.6551737.9480.914-39.49130.5771837.9480.914-52.65540.7701937.9480.914105.3102040.0460.90783.7742137.9480.9140.0002240.0460.907-139.622109.0092337.9480.914-26.32720.3852437.9480.914-26.32720.3852537.9480.9140.000根据杆件单元的长细比查表可得受压杆件的稳定性系数。性要求!经过验算得到各受压杆件的计算强度小于215kN/mm2,满足稳定
