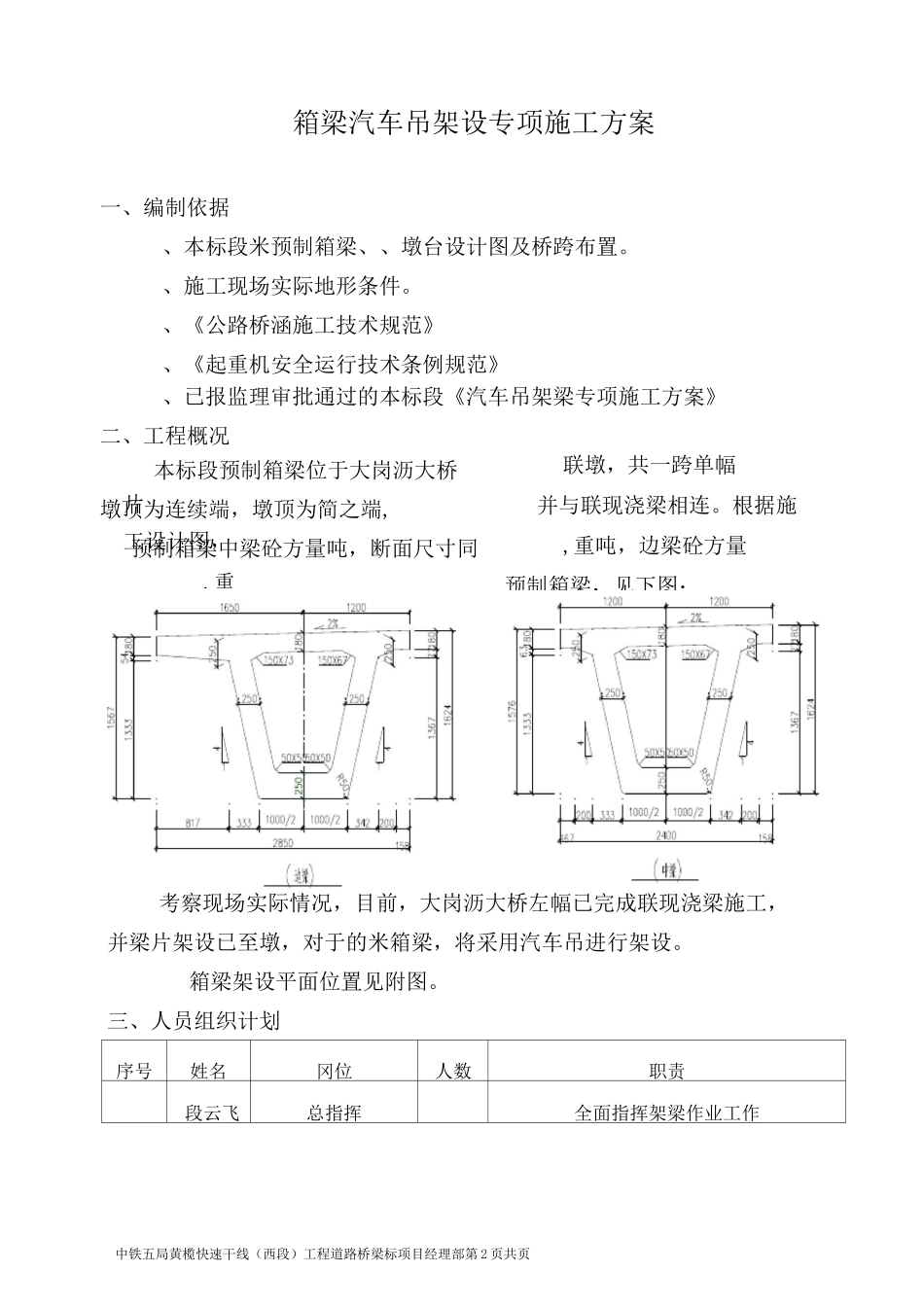

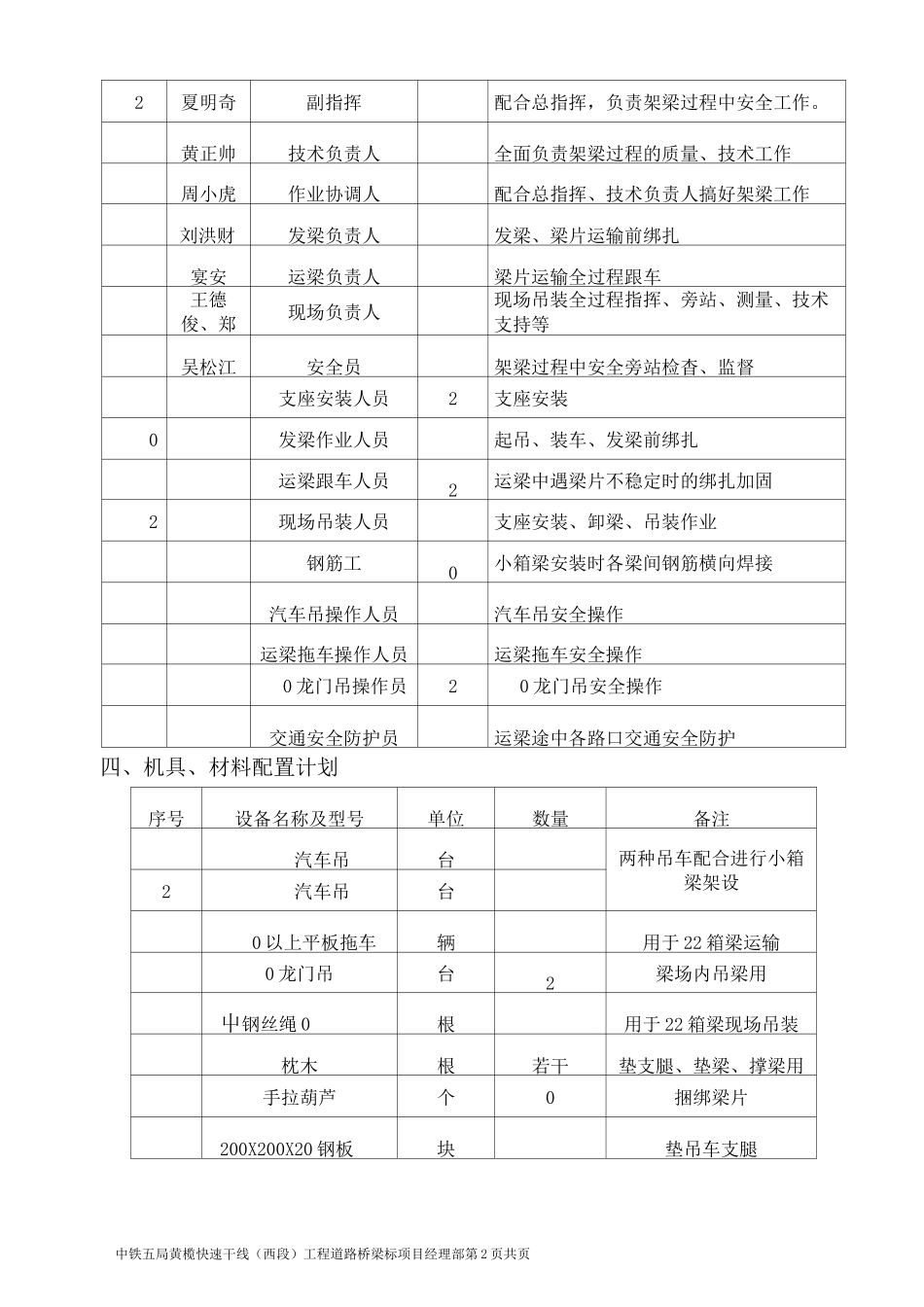

联墩，共一跨单幅并与联现浇梁相连。根据施,重吨，边梁砼方量预制箱梁，见下图：片工设计图，,重中铁五局黄榄快速干线（西段）工程道路桥梁标项目经理部第2页共页箱梁汽车吊架设专项施工方案一、编制依据、本标段米预制箱梁、、墩台设计图及桥跨布置。、施工现场实际地形条件。、《公路桥涵施工技术规范》、《起重机安全运行技术条例规范》、已报监理审批通过的本标段《汽车吊架梁专项施工方案》二、工程概况本标段预制箱梁位于大岗沥大桥墩顶为连续端，墩顶为简之端,预制箱梁中梁砼方量吨，断面尺寸同考察现场实际情况，目前，大岗沥大桥左幅已完成联现浇梁施工，并梁片架设已至墩，对于的米箱梁，将采用汽车吊进行架设。箱梁架设平面位置见附图。三、人员组织计划序号姓名冈位人数职责段云飞总指挥全面指挥架梁作业工作中铁五局黄榄快速干线（西段）工程道路桥梁标项目经理部第2页共页2夏明奇副指挥配合总指挥，负责架梁过程中安全工作。黄正帅技术负责人全面负责架梁过程的质量、技术工作周小虎作业协调人配合总指挥、技术负责人搞好架梁工作刘洪财发梁负责人发梁、梁片运输前绑扎宴安运梁负责人梁片运输全过程跟车王德俊、郑现场负责人现场吊装全过程指挥、旁站、测量、技术支持等吴松江安全员架梁过程中安全旁站检杳、监督支座安装人员2支座安装0发梁作业人员起吊、装车、发梁前绑扎运梁跟车人员2运梁中遇梁片不稳定时的绑扎加固2现场吊装人员支座安装、卸梁、吊装作业钢筋工0小箱梁安装时各梁间钢筋横向焊接汽车吊操作人员汽车吊安全操作运梁拖车操作人员运梁拖车安全操作0龙门吊操作员20龙门吊安全操作交通安全防护员运梁途中各路口交通安全防护四、机具、材料配置计划序号设备名称及型号单位数量备注汽车吊台两种吊车配合进行小箱梁架设2汽车吊台0以上平板拖车辆用于22箱梁运输0龙门吊台2梁场内吊梁用屮钢丝绳0根用于22箱梁现场吊装枕木根若干垫支腿、垫梁、撑梁用手拉葫芦个0捆绑梁片200X200X20钢板块垫吊车支腿中铁五局黄榄快速干线（西段）工程道路桥梁标项目经理部第2页共页五、总体施工方案预制梁采用两台吨龙门吊起吊梁片装车，平板拖车运输至施工现场，采用台大吨位汽车吊进行吊装。梁片运输路线为：从梁场出发，经顺德五沙、灵岗二桥、规划一路、冲涌中桥便道，到达大岗沥大桥桥台后路基段，并在大岗沥大桥桥台后路基调头，然后运梁车倒车缓慢匀速进入大岗沥大桥已架设梁片的联段,最后运至墩顶结束。起重吊车摆放位置：吨吊车位于墩跨已架设梁片顶面，吨吊车位于墩跨下，即梁跨下方，具体架设见施工方法。架设顺序：、施工工艺流程图及施工方法因我标段已进行多片汽车吊架设箱梁施工，其工艺流程、施工方法和各项质量、安全注意要点等均已熟练掌握，不再在此方案中陈述，其施工工艺流程图和施工方法详见本标段《汽车吊架梁专项施工方案》。但箱梁的架设，考虑到吊装环境、地基基础和作业半径与以往不同，对吊装顺序、吊装位置、吊车性能、临时支座、地基础等着重描述。、梁片架设步骤及工况分析、架设步骤见图示：、吊装时工况分析梁片架设时汽车吊的摆放位置，在满足起吊重量的前提下，根据汽车吊性中铁五局黄榄快速干线（西段）工程道路桥梁标项目经理部第2页共页能参数，明确其作业半径、主臂伸出长度、允许起吊重量、主臂与水平线的最小夹角。另外，架设点与运梁拖车距离大于汽车吊在相应起吊重量下的作业半径时，吊车需来回移机起吊梁片，直至将梁板就位于指定位置。按边梁计，重量吨，两台汽车吊平均分担，则每台需提供的起重力。根据、吊车性能参数，工况分析、验算如下：、汽车吊主臂起重，在作业半径米、支腿全伸情况下，主臂伸出长度可最大米时，起吊重量能达，满足要求。另汽车吊摆放位置位于桥面上，要求吊臂的转盘中心与运梁车上梁中心线齐平，支腿位置尽量避开湿接缝、张拉负弯矩槽，如无法避开，则加厚支腿下铺设钢板和枕木（运梁车运梁倒车至指定位置，轮胎行走轨迹避开湿接缝，且最终后车轮胎距墩盖梁中心线）。因作业半径受限，无法一次性完成梁片安装，汽车吊需调换位置一至两次，先架、、梁，再架设、、梁。架设、、梁片时，运梁车运梁至已架...
