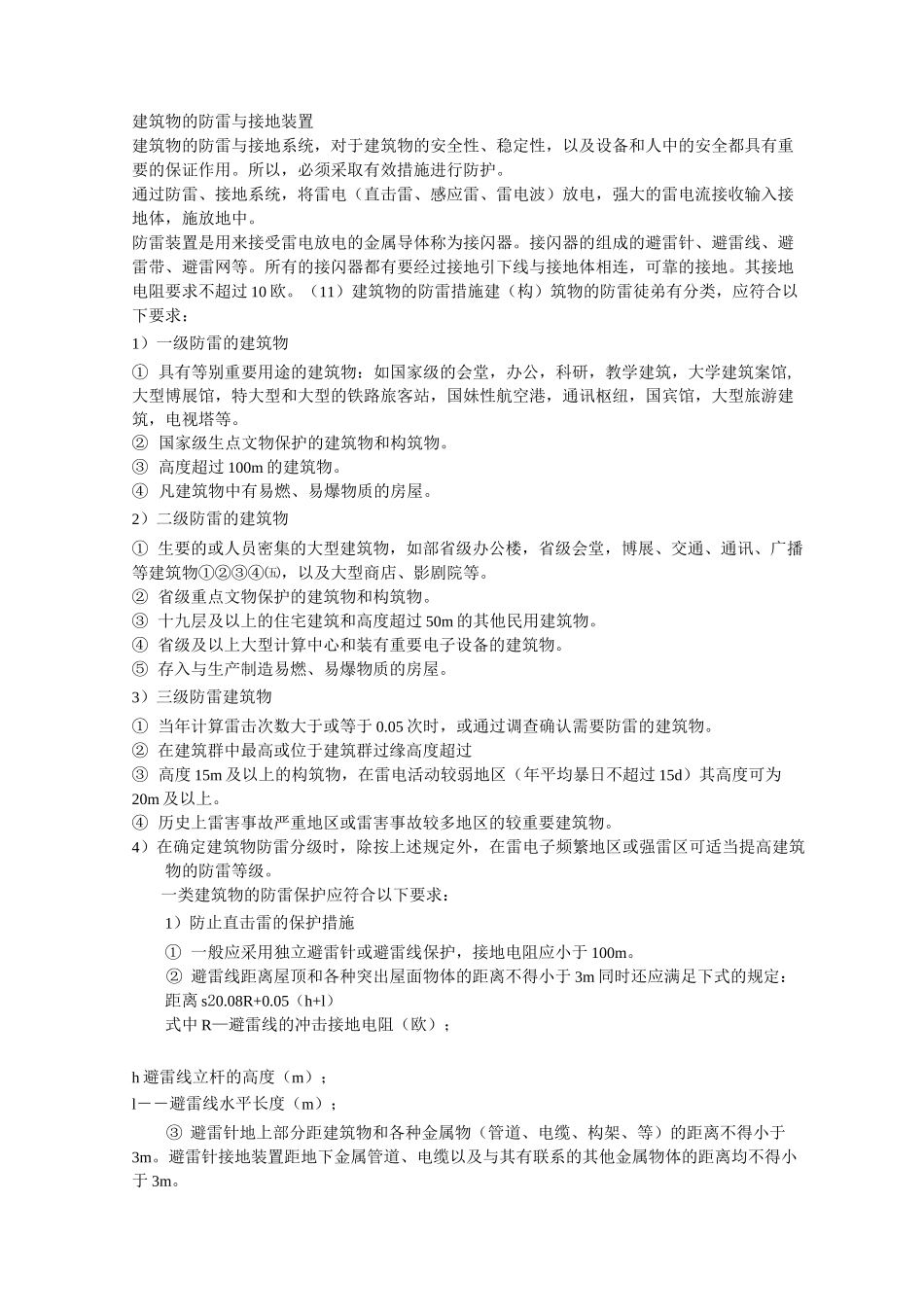

建筑物的防雷与接地装置VIP免费

建筑物的防雷与接地装置建筑物的防雷与接地系统，对于建筑物的安全性、稳定性，以及设备和人中的安全都具有重要的保证作用。所以，必须采取有效措施进行防护。通过防雷、接地系统，将雷电（直击雷、感应雷、雷电波）放电，强大的雷电流接收输入接地体，施放地中。防雷装置是用来接受雷电放电的金属导体称为接闪器。接闪器的组成的避雷针、避雷线、避雷带、避雷网等。所有的接闪器都有要经过接地引下线与接地体相连，可靠的接地。其接地电阻要求不超过10欧。（11）建筑物的防雷措施建（构）筑物的防雷徒弟有分类，应符合以下要求：1）一级防雷的建筑物①具有等别重要用途的建筑物：如国家级的会堂，办公，科研，教学建筑，大学建筑案馆,大型博展馆，特大型和大型的铁路旅客站，国妹性航空港，通讯枢纽，国宾馆，大型旅游建筑，电视塔等。②国家级生点文物保护的建筑物和构筑物。③高度超过100m的建筑物。④凡建筑物中有易燃、易爆物质的房屋。2）二级防雷的建筑物①生要的或人员密集的大型建筑物，如部省级办公楼，省级会堂，博展、交通、通讯、广播等建筑物①②③④㈤，以及大型商店、影剧院等。②省级重点文物保护的建筑物和构筑物。③十九层及以上的住宅建筑和高度超过50m的其他民用建筑物。④省级及以上大型计算中心和装有重要电子设备的建筑物。⑤存入与生产制造易燃、易爆物质的房屋。3）三级防雷建筑物①当年计算雷击次数大于或等于0.05次时，或通过调查确认需要防雷的建筑物。②在建筑群中最高或位于建筑群过缘高度超过③高度15m及以上的构筑物，在雷电活动较弱地区（年平均暴日不超过15d）其高度可为20m及以上。④历史上雷害事故严重地区或雷害事故较多地区的较重要建筑物。4）在确定建筑物防雷分级时，除按上述规定外，在雷电子频繁地区或强雷区可适当提高建筑物的防雷等级。一类建筑物的防雷保护应符合以下要求：1）防止直击雷的保护措施①一般应采用独立避雷针或避雷线保护，接地电阻应小于100m。②避雷线距离屋顶和各种突出屋面物体的距离不得小于3m同时还应满足下式的规定：距离s20.08R+0.05（h+l）式中R—避雷线的冲击接地电阻（欧）；h避雷线立杆的高度（m）；l――避雷线水平长度（m）；③避雷针地上部分距建筑物和各种金属物（管道、电缆、构架、等）的距离不得小于3m。避雷针接地装置距地下金属管道、电缆以及与其有联系的其他金属物体的距离均不得小于3m。2）当建筑物太高或由于建筑艺术造型的要求，很难装置与建筑物隔开的独立避雷针或架空避雷线保护时：①允许将避雷针直接装在建筑物上，或利用金属屋顶作为接闪器。②应把防雷接地装置与其他接地装置以及自然接地体（金属水管、电缆金属外皮）全部连接在一起，以降低接地电阻和均衡电位、防雷接地装置应围绕建筑物构成闭合回路，其接地电阻不得大于5欧。③屋面上的全部避雷针用导线接连起来。其引下线的m,应沿建筑物外墙均匀布置。在每隔15m高度处，尚应敷设水平的闭合接地环路，将每条引钙线在同一标高处连接起来，作为所在高度的设备、管道、构架等金属物的接地线以均衡电位，避免发生闪路。④金属结构物体距引下线中足1500mm时，应与引下线就近相连。⑤避雷针安装的位置距煤气管道的水平距离不应小于3000mm,并应高出煤气管理3000mm。3）防止感应雷的措施①建筑物为金属结构和钢筋混凝土屋面时，应将所有的金属物体焊接成闭合回路后直接接地。②建筑物屋面为非金属结构时，如有必要庆在屋面敷设一个网格不大于8-10m的金属网（一类民用建筑物的金属网格为5mX5m），再直接接地。③自房屋两端起，每隔18-24m设置一根引下线。④接地装置应围绕建筑物构成闭合回路，并应与自然接地体（金属的结构物体）全部连在一起，以降低接地电阻和均衡电位。⑤室内外一切金属设置，包括外墙上设置的金属栏杆、金属门窗、金属管道均庆与防止感应雷击的接地装置相连。A.金属管道的两端及出入口处应接地，其接地电阻值应小于20欧。B.相距小于100mm的管道平行时，应每隔20-30m用金属线跨接一次。C.管道交叉距离小于100mm时，不应用金属线跨接。D.管道各连接处（弯头、阀门、法兰盘等）应用金属线跨接，不允许有开口环路。⑥感应...
