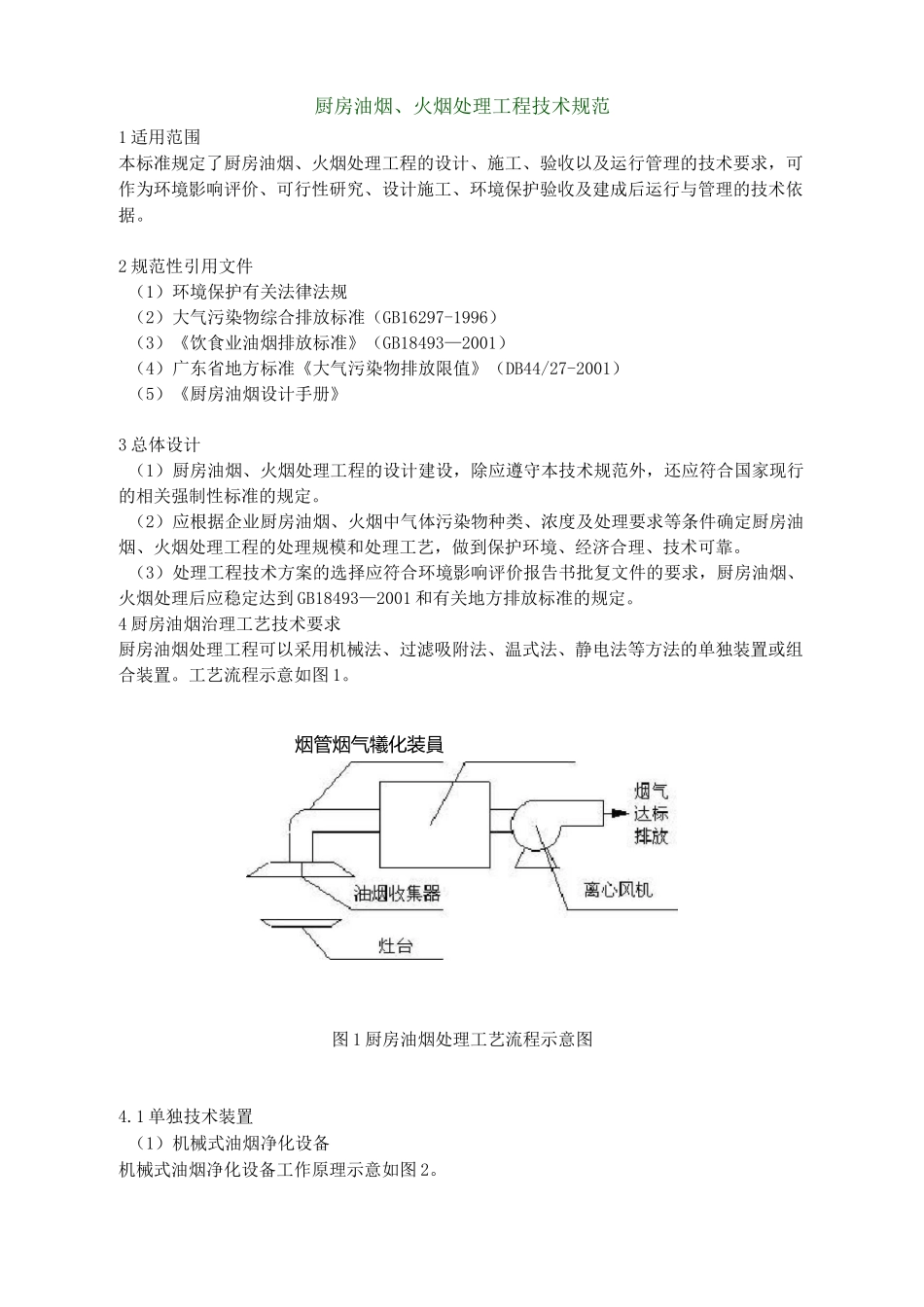

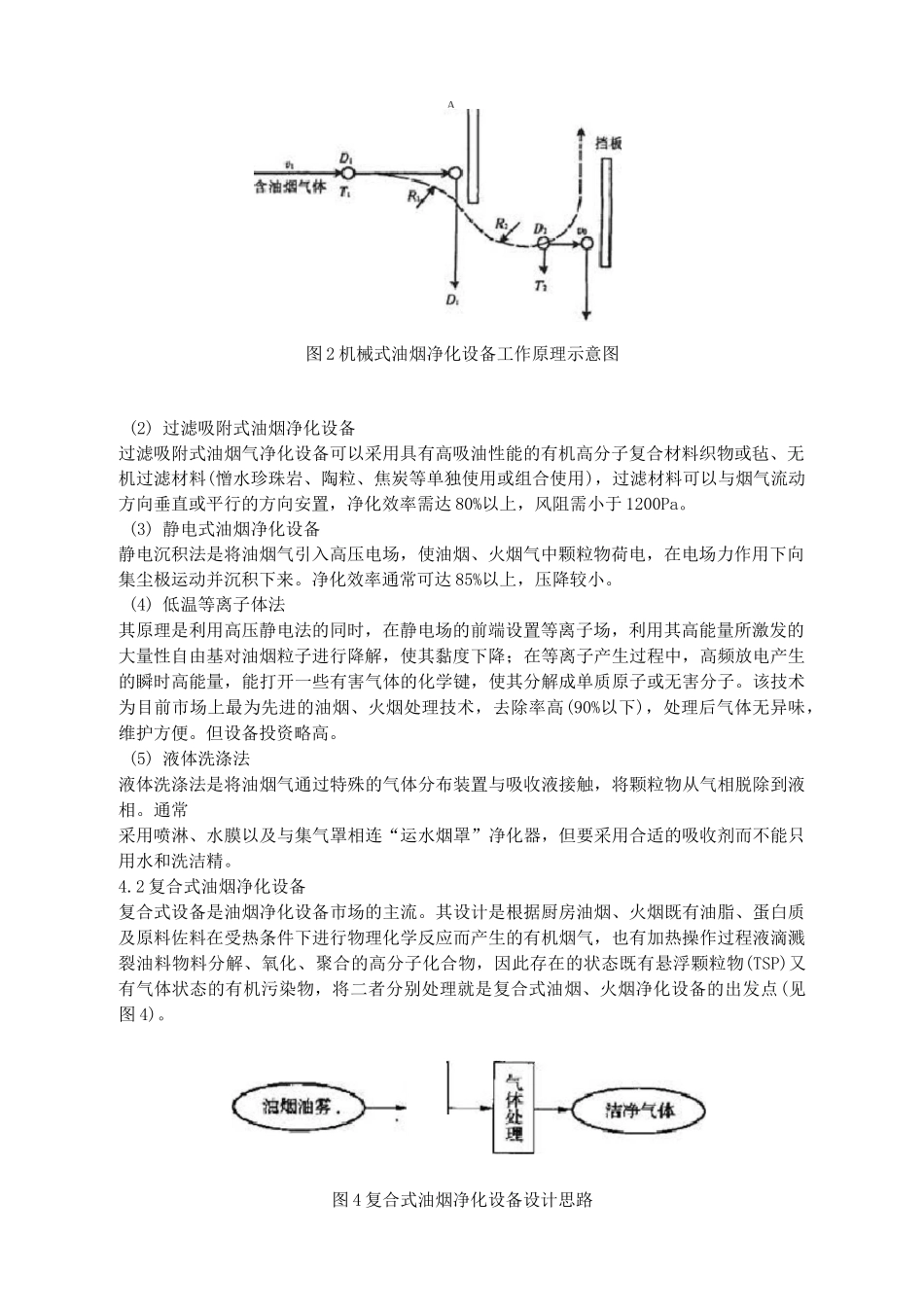

厨房油烟、火烟处理工程技术规范1适用范围本标准规定了厨房油烟、火烟处理工程的设计、施工、验收以及运行管理的技术要求，可作为环境影响评价、可行性研究、设计施工、环境保护验收及建成后运行与管理的技术依据。2规范性引用文件（1）环境保护有关法律法规（2）大气污染物综合排放标准（GB16297-1996）（3）《饮食业油烟排放标准》（GB18493—2001）（4）广东省地方标准《大气污染物排放限值》（DB44/27-2001）（5）《厨房油烟设计手册》3总体设计（1）厨房油烟、火烟处理工程的设计建设，除应遵守本技术规范外，还应符合国家现行的相关强制性标准的规定。（2）应根据企业厨房油烟、火烟中气体污染物种类、浓度及处理要求等条件确定厨房油烟、火烟处理工程的处理规模和处理工艺，做到保护环境、经济合理、技术可靠。（3）处理工程技术方案的选择应符合环境影响评价报告书批复文件的要求，厨房油烟、火烟处理后应稳定达到GB18493—2001和有关地方排放标准的规定。4厨房油烟治理工艺技术要求厨房油烟处理工程可以采用机械法、过滤吸附法、温式法、静电法等方法的单独装置或组合装置。工艺流程示意如图1。烟管烟气犧化装員图1厨房油烟处理工艺流程示意图4.1单独技术装置（1）机械式油烟净化设备机械式油烟净化设备工作原理示意如图2。图2机械式油烟净化设备工作原理示意图(2)过滤吸附式油烟净化设备过滤吸附式油烟气净化设备可以采用具有高吸油性能的有机高分子复合材料织物或毡、无机过滤材料(憎水珍珠岩、陶粒、焦炭等单独使用或组合使用)，过滤材料可以与烟气流动方向垂直或平行的方向安置，净化效率需达80%以上，风阻需小于1200Pa。(3)静电式油烟净化设备静电沉积法是将油烟气引入高压电场，使油烟、火烟气中颗粒物荷电，在电场力作用下向集尘极运动并沉积下来。净化效率通常可达85%以上，压降较小。(4)低温等离子体法其原理是利用高压静电法的同时，在静电场的前端设置等离子场，利用其高能量所激发的大量性自由基对油烟粒子进行降解，使其黏度下降；在等离子产生过程中，高频放电产生的瞬时高能量，能打开一些有害气体的化学键，使其分解成单质原子或无害分子。该技术为目前市场上最为先进的油烟、火烟处理技术，去除率高(90%以下)，处理后气体无异味，维护方便。但设备投资略高。(5)液体洗涤法液体洗涤法是将油烟气通过特殊的气体分布装置与吸收液接触，将颗粒物从气相脱除到液相。通常采用喷淋、水膜以及与集气罩相连“运水烟罩”净化器，但要采用合适的吸收剂而不能只用水和洗洁精。4.2复合式油烟净化设备复合式设备是油烟净化设备市场的主流。其设计是根据厨房油烟、火烟既有油脂、蛋白质及原料佐料在受热条件下进行物理化学反应而产生的有机烟气，也有加热操作过程液滴溅裂油料物料分解、氧化、聚合的高分子化合物，因此存在的状态既有悬浮颗粒物(TSP)又有气体状态的有机污染物，将二者分别处理就是复合式油烟、火烟净化设备的出发点(见图4)。图4复合式油烟净化设备设计思路A复合式油烟净化设备要求：(1)结构紧凑合理，不影响环境美观；(2)不形成二次污染，即不产生噪声污染(风机噪声W70dB(A)、废水以及固体废物；(3)一般先除油雾或油滴，后处理气态污染物；(4)设备简单，投资省，运行费用低。目前常用的复合式油烟净化设备有：(1)液体吸收-低温等离子体催化组合净化设备该设备集中了液体吸收技术和低温等离子体催化新技术的诸多优点，处理效果良好(95%以上)，运行稳定，维护简单等。主要工艺流程如图5所示：图5液体吸收-低温等离子体催化组合净化工艺流程图厨房油烟经过液体吸收单元、水雾过滤网、等离子体单元、催化单元等的处理后在油雾、炭黑等颗粒物和S02、NOX、CO、CH等气态污染物均可以很好地去除，技术先进可靠。该技术核心是低温等离子体单元，技术关键是：大功率高压快速上升沿窄脉冲电源设计制造，本系统使用IGBT驱动的无感电源，具有上升沿速度快、拉弧保护、过载保护、等特点。单电源功率200W。高压电源与放电、捕集极板的匹配技术、绝缘技术、安全防护技术，保证电源工作在理想的负荷状态。催化剂极板的催化剂合成、担载和制作技术，采用纳米材料原位装配...
